Boru kəmərləri neft, qaz, kimyəvi maddələr və suyu böyük məsafələrə daşıyan müasir sənayenin həyati xətləridir. Bununla belə, onlar seysmik hadisələr, külək yükləri, su çəkicləri və təzyiq artımları daxil olmaqla bir sıra xarici qüvvələrə qarşı həssasdırlar. Bu dinamik və seysmik yüklər düzgün idarə edilmədikdə boru kəmərinin fəlakətli sıradan çıxmasına səbəb ola bilər.Hidravlik tıxaclarboru kəmərlərini bu qüvvələrdən qoruyan kritik təhlükəsizlik cihazlarıdır. Zərbə söndürücü və ya seysmik qoruyucu kimi də tanınan hidravlik snubber, sürətli dinamik yüklər altında sərt şəkildə bağlanarkən boru kəmərinin yavaş, idarə olunan istilik hərəkətinə imkan verən və bununla da həddindən artıq yerdəyişmə və gərginliyin qarşısını alan mexaniki cihazdır. Yangzhou Tianshun Pipeline Technology Co., Ltd.-də fabrikimiz 25 ildən artıqdır ki, yüksək performanslı Hidravlik Snubbers istehsal edir və biz onların bütün dünyada kritik infrastrukturun qorunmasında mühüm rolunu gördük.
Hidravlik tıxacın mühafizə mexanizmi sadə, lakin yüksək effektiv prinsipə əsaslanır: sürətə həssas kilidləmə. Normal iş şəraitində snubber boru kəmərinin istilik artımını heç bir məhdudiyyət olmadan təmin edərək, yavaş sürətlə genişlənməsinə və daralmasına imkan verir. Bununla belə, seysmik hadisə və ya qəfil dinamik yük baş verdikdə, snubber sürətin sürətli artımını hiss edir və ani olaraq kilidlənir, borunu saxlayan və həddindən artıq hərəkətin qarşısını alan sərt dayaq rolunu oynayır. Bu sürətli reaksiya porşen, xüsusi silikon maye ilə doldurulmuş silindr və mürəkkəb klapan mexanizmini özündə birləşdirən dəqiqliklə hazırlanmış hidravlik sistem vasitəsilə əldə edilir. Hidravlik Snubbers boru kəmərlərinin ən şiddətli seysmik və dinamik hadisələrdən qorunmasını təmin edərək, millisaniyələrdə cavab vermək üçün nəzərdə tutulmuşdur. Bu hərtərəfli bələdçidə biz boru kəmərinin təhlükəsizliyi üçün hidravlik qapaqları əvəzolunmaz edən mühəndislik, hidravlika və materialları araşdıracağıq və fabrikimizin geniş təcrübəsindən ətraflı texniki spesifikasiyalar və tətbiq təlimatları təqdim edəcəyik.
Özündə Hidravlik Snubber, həm termal genişlənmə üçün hərəkət azadlığını, həm də dinamik yüklər altında sərt məhdudiyyəti təmin edən sürətə həssas enerji uducu cihazdır. Cihaz yüksək özlülüklü silikon maye ilə doldurulmuş silindrdən, xüsusi hazırlanmış ağız keçidləri olan pistondan və yayla yüklənmiş yoxlama klapan qurğusundan ibarətdir. Normal yavaş istilik hərəkətləri altında, piston mayenin içərisindən aşağı sürətlə hərəkət edir, mayenin deşikdən və nəzarət klapanından minimal müqavimətlə axmasına imkan verir. Adətən 100 mm/san-dən az olan bu sərbəst hərəkət boru kəmərinə əhəmiyyətli yüklər qoymadan istilik genişlənməsini təmin edir. Bununla belə, zəlzələ və ya su çəkici kimi dinamik bir hadisə yüksək sürətlə hərəkət yaratdıqda, pistonda təzyiq düşməsi səbəbindən deşikdən maye axını çox məhdudlaşır. Yoxlama klapan bağlanır, mayeni idarə olunan bypassdan keçirməyə məcbur edir və sürətli hərəkətə müqavimət göstərən sönüm effekti yaradır. Kilidləmə hərəkəti proqressivdir, yəni snubber sürət artdıqca artan müqavimət təklif edir və effektiv şəkildə çox yüksək sürət hadisələri üçün sərt dayanmağa çevrilir.
Əsas əməliyyat prinsiplərimizHidravlik Snubbers:
Yaxın Şərqdəki neft-kimya zavodundan praktiki nümunə iş prinsipini göstərir. Zavodda 150 mm-ə qədər hərəkətlərlə normal iş zamanı əhəmiyyətli istilik genişlənməsi yaşanan böyük diametrli buxar boru kəməri var idi. Bununla belə, bölgə kiçik seysmik aktivliyə də meyllidir. Standart boru dayaqları istilik hərəkətinə icazə verdi, lakin zəlzələ zamanı borunu saxlaya bilmədi. Hidravlik Snubberslərimizi strateji yerlərdə quraşdırmaqla zavod normal şəraitdə sərbəst istilik hərəkətinə nail oldu, eyni zamanda seysmik hadisələr zamanı snubbers kilidləndi və boru yerdəyişməsini təhlükəsiz səviyyələrlə məhdudlaşdırdı. Zavod meneceri bildirdi ki, 5,2 bal gücündə zəlzələ zamanı snubbers qüsursuz fəaliyyət göstərərək boru kəməri sisteminə hər hansı ziyanın qarşısını alıb.
Bizim fabrikYangzhou Tianshun Pipeline Technology Co., Ltd.müxtəlif boru kəməri ölçülərinə və iş şəraitinə uyğun olaraq bir sıra kilidləmə həssaslığı və vuruş qabiliyyəti ilə Hidravlik Snubbers istehsal edir. Biz islanmış hissələr üçün yüksək dərəcəli paslanmayan poladdan istifadə edirik və silikon mayemiz kimyəvi cəhətdən təsirsizdir və geniş temperatur diapazonunda sabitdir. Hər bir snubber onun kilidləmə və sönümləmə xüsusiyyətlərini yoxlamaq üçün dinamik sınaq qurğusunda sınaqdan keçirilir. Dəqiq mühəndisliyə olan bu öhdəlik bizim Hidravlik Snubbersimizin ən tələbkar mühitlərdə boru kəmərləri üçün etibarlı qorunma təmin etməsini təmin edir.
Seysmik hadisələr və dinamik yüklər boru kəmərlərində müxtəlif istiqamətlərdə hərəkət edən mürəkkəb qüvvələr yaradır.Hidravlik tıxaclarsərt məhdudlaşdırma və enerji sərxoşluğunun birləşməsini təmin etməklə bu qüvvələrə cavab verin. Seysmik dalğa yerdən keçdikdə, boru kəmərinin yerlə birlikdə hərəkətinə səbəb olur, lakin boru kəməri uzun, davamlı struktur olduğundan onun ətaləti onun yerin hərəkətindən geri qalmasına səbəb olur. Bu diferensial hərəkət borunun dizayn həddini aşan əyilmə gərginliklərinə və eksenel yüklərə səbəb ola bilər. Hidravlik Snubber seysmik hadisə zamanı kilidlənir, borunu dayaq strukturuna bağlayır və həddindən artıq nisbi hərəkətin qarşısını alır. Bundan əlavə, snubberin hidravlik sönümləmə hərəkəti seysmik enerjinin bir hissəsini istilik kimi yayaraq boru kəmərinə və onun dayaqlarına ümumi yükü azaldır.
Hidravlik Snubberlərin əsas yük azaltma mexanizmləri:
Cənub-Şərqi Asiyada mayeləşdirilmiş təbii qaz (LNG) qurğusunun nümunə araşdırması seysmik yüklərin azaldılmasında Hidravlik Snubberlərin effektivliyini nümayiş etdirir. Obyekt seysmik aktiv zonada yerləşirdi və 2 km uzunluğunda yerüstü boru kəməri sisteminə malik idi. Seysmik riskin qiymətləndirilməsindən sonra mühəndislər kritik dəstək yerlərində 100-dən çox Hidravlik Snubbers quraşdırdılar. 6,2 bal gücündə zəlzələ zamanı snubbers nəzərdə tutulduğu kimi kilidləndi və boru yerdəyişməsini hesablanmış təhlükəsiz diapazonda məhdudlaşdırdı. Hadisədən sonra aparılan yoxlamalar zamanı boru sistemində heç bir nasazlıq aşkar edilməyib və obyekt 48 saat ərzində fəaliyyətini bərpa edə bilib. Obyektin meneceri Hidravlik Snubbers-ə fəlakətli bir nasazlığın qarşısını aldığını söylədi.
Fabrikimiz müxtəlif yük istiqamətlərinə və böyüklüklərinə uyğun olaraq tək və ikiqat fəaliyyət göstərən növlər də daxil olmaqla müxtəlif konfiqurasiyalarda Hidravlik Snubbers istehsal edir. Biz həmçinin texniki qulluqçulara bir baxışda snubberin vəziyyətini yoxlamağa imkan verən daxili əyani mövqe göstəricisi olan snubbers təklif edirik. Mühəndislik komandamız boru kəmərinin seysmik və dinamik yüklərə reaksiyasını modelləşdirmək üçün sonlu elementlər analizindən (FEA) istifadə edərək, ölçülərin ölçülməsi və yerləşdirmə tədqiqatını həyata keçirə bilər. Bu, ən effektiv müdafiəni təmin etmək üçün snubberlərin optimal şəkildə yerləşdirilməsini və ölçülərini təmin edir. Hidravlik Snubbers ilə boru kəməri operatorları öz infrastrukturlarının hətta ən ağır seysmik və dinamik hadisələrə hazır olduğuna əmin ola bilərlər.

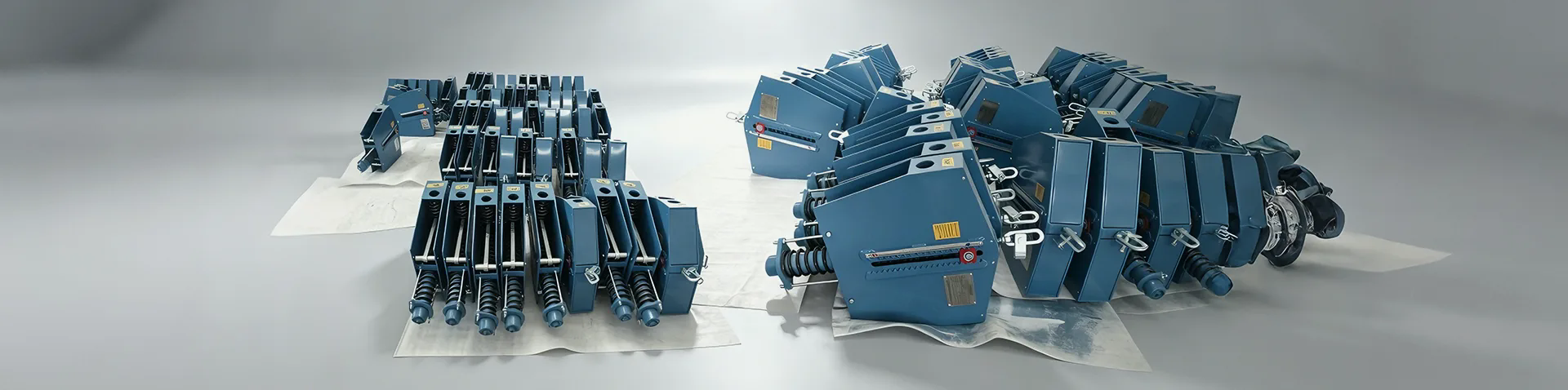

T.S. MACHINARY müxtəlif boru kəmərləri tətbiqləri üçün geniş çeşiddə Hidravlik Snubbers istehsal edir. Bizim məhsul xəttimiz elektrik stansiyalarının, neft emalı zavodlarının və sənaye obyektlərinin xüsusi tələblərinə uyğun olaraq müxtəlif yükgötürmə qabiliyyətinə, vuruş uzunluqlarına və kilidləmə sürətlərinə malik snubbers daxildir. Bütün Hidravlik Snubber məhsullarımız ISO 9001-ə uyğun olaraq istehsal olunur və ASME B31.1, DIN EN 13480 və digər beynəlxalq standartların tələblərinə cavab verir. Aşağıdakı cədvəldə bütün dünyada kritik boru kəmərinin mühafizəsi proqramlarında istifadə olunan ən məşhur Hidravlik Snubber modellərimiz üçün əsas texniki spesifikasiyalar ümumiləşdirilmişdir. Fabrikimiz həmçinin xüsusi vuruş uzunluqları, yük tutumları və ətraf mühitin mühafizəsi örtükləri daxil olmaqla, xüsusi layihə tələblərinə cavab vermək üçün xüsusi snubbers istehsal edə bilər.
| Model | Yük tutumu (kN) | Vuruş (mm) | Kilidləmə sürəti (mm/s) | Temperatur Aralığı | Maye növü | Çəki (kq) | Montaj növü |
| TS-10 | 10 | 50 | 80 | -20°C-dən +80°C-dək | Silikon yağı | 8 | Flanş / mötərizə |
| TS-20 | 20 | 100 | 100 | -20°C-dən +80°C-dək | Silikon yağı | 15 | Flanş / mötərizə |
| TS-40 | 40 | 150 | 100 | -20°C-dən +80°C-dək | Silikon yağı | 28 | Flanş / mötərizə |
| TS-60 | 60 | 200 | 120 | -20°C-dən +80°C-dək | Silikon yağı | 45 | Flanş / mötərizə |
| TS-100 | 100 | 250 | 120 | -20°C-dən +80°C-dək | Silikon yağı | 72 | Flanş / mötərizə |
| TS-150 | 150 | 300 | 150 | -20°C-dən +80°C-dək | Silikon yağı | 110 | Flanş / mötərizə |
| TS-200 | 200 | 350 | 150 | -20°C-dən +80°C-dək | Silikon yağı | 155 | Flanş / mötərizə |
Standart modellərə əlavə olaraq, zavodumuz xüsusi mühitlər üçün Hidravlik Snubbers performansını və uyğunluğunu artırmaq üçün bir neçə əlavə xüsusiyyət təklif edir. Bunlara daxildir: -40°C-ə qədər maye olaraq qalan xüsusi silikon maye ilə aşağı temperaturlu versiya; 120 ° C-də davamlı işləmə üçün qiymətləndirilmiş yüksək temperatur versiyası; və dəniz platformaları və kimyəvi zavodlar kimi korroziyalı mühitlər üçün epoksi örtüklü versiya. Biz həmçinin boru kəmərinin xüsusi istilik hərəkəti tələblərinə cavab vermək üçün fərdi vuruş uzunluqlarını təmin edirik.
Keyfiyyətə nəzarət prosesimizə kilidləmə sürətinin, yük tutumunun və sönümləmə xüsusiyyətlərinin göstərilən dəyərlərə uyğun olduğunu təsdiqləyən hər bir Hidravlik Snubberdə 100 faiz dinamik performans testi daxildir. İş təzyiqi altında heç bir sızma olmadığından əmin olmaq üçün hidravlik sistemdə təzyiq testi də həyata keçiririk. Hər bir snubber istehsaldan sahə quraşdırılmasına qədər tam izlənilməyə imkan verən unikal seriya nömrəsi ilə qeyd olunur. Bizim fabrikYangzhou Tianshun Pipeline Technology Co., Ltd.standart snubbers və komponentlərin hərtərəfli inventarını saxlayır, istənilən yerə sürətli çatdırılma imkanı verir. Mühəndis komandamız boru kəmərinin mühafizəsi üçün xüsusi ehtiyaclarınız üçün optimal model və ölçü seçməkdə sizə kömək edən snubber seçim xidmətini də təqdim edirik.
Hidravlik Snubbersnəzərdə tutulduğu kimi işləmələrini təmin etmək üçün diqqətli quraşdırma və müntəzəm texniki xidmət tələb edən dəqiq cihazlardır. Yanlış quraşdırma snubberin dinamik yüklər altında kilidlənə bilməməsi ilə nəticələnə bilər və ya kilidlənməməsi lazım olduqda (məsələn, yavaş istilik hərəkəti zamanı) kilidlənə bilər. Bizim fabrikYangzhou Tianshun Pipeline Technology Co., Ltd.müştərilərə Hidravlik Snubberlərin etibarlılığını və xidmət müddətini artırmaqda kömək etmək üçün ətraflı quraşdırma təlimatları və texniki xidmət tövsiyələri təqdim edir. Bu təlimatlara əməl etmək seysmik və dinamik hadisələr zamanı snubbers lazım olan kritik qorunmanı təmin edəcək.
Hidravlik Snubbers üçün əsas quraşdırma və texniki xidmət təcrübələri:
Birləşmiş Ştatlarda bir atom elektrik stansiyasından bir nümunə araşdırması müntəzəm snubber baxımının vacibliyini göstərir. Müntəzəm yoxlama zamanı texniki qulluqçular aşkar etdilər ki, bir neçə Hidravlik Snubberdə silikon mayenin yavaş-yavaş sızmasına səbəb olan möhür sızması əmələ gəlib. Əgər ünvanlanmasaydı, snubbers sönümləmə qabiliyyətini azaldar və zəlzələ zamanı düzgün bağlanmazdı. Zavod, möhürləri dəyişdirərək və tıxacları təzə maye ilə dolduraraq tövsiyə etdiyimiz texniki xidmət proseduruna əməl etdi. Sonrakı dinamik sınaq snubbersin tam işlək olduğunu təsdiqlədi. Zavodun təhlükəsizlik üzrə meneceri qeyd etdi ki, proaktiv texniki xidmət proqramı potensial təhlükəsizlik probleminin qarşısını alıb və növbəti seysmik hadisə zamanı snubbers tam işlək vəziyyətdə olub.
Zavodumuz təftiş, sınaq və möhürün dəyişdirilməsi prosedurlarını əhatə edən hərtərəfli snubber texniki təlimat təqdim edir. Biz həmçinin texniki xidmət personalı üçün sınaq avadanlığının düzgün istifadəsini və sınaq nəticələrinin şərhini əhatə edən təlim proqramı təklif edirik. Açar təslim həllə üstünlük verən müştərilər üçün biz dövri yoxlama, funksional sınaq və möhürün dəyişdirilməsini əhatə edən snubber xidmət müqaviləsi təklif edirik. Bu xidmət sizin Hidravlik Snubbersinizin optimal vəziyyətdə qalmasını və lazım olduqda boru kəmərlərinizi qorumağa hazır olmasını təmin edir. Düzgün quraşdırma və texniki xidmətə sərmayə qoymaqla, boru kəməri operatorları öz Hidravlik Snubberlərinin boru kəməri sisteminin bütün ömrü boyu ən yüksək səviyyədə qorunma təmin etməsini təmin edə bilərlər.
Sual 1: Hidravlik snubber və mexaniki dayaq arasındakı fərq nədir?
Cavab: Mexanik dayaq boru kəmərində yüksək istilik gərginliyi yarada bilən hər hansı bir istilik hərəkətinə imkan verməyən sərt bir əlaqə təmin edir. Digər tərəfdən, hidravlik tıxac, sürətli dinamik yüklər altında kilidlənərkən yavaş istilik hərəkətinə imkan verir. Bu o deməkdir ki, normal iş zamanı snubber istilik genişlənməsini qəbul edir, gərginliyi azaldır. Seysmik və ya dinamik yüklər altında o, bərkidilir və möhkəm dayaq rolunu oynayır. Bu ikili funksiya hidravlik qapaqları əhəmiyyətli istilik hərəkəti yaşayan boru kəmərləri üçün daha uyğun edir, çünki onlar istilik gərginliyinin yığılmasının qarşısını alır.
Sual 2: Hidravlik snubberi təmir etmək olar, yoxsa uğursuz olduqda onu dəyişdirmək lazımdır?
Cavab: Bir çox hallarda hidravlik tıxacları möhürlərin dəyişdirilməsi və mayenin doldurulması yolu ilə təmir etmək olar. Bununla belə, daxili piston və ya silindr zədələnibsə, tıxac dəyişdirilməlidir. Fabrikimiz Hidravlik Snubber modellərimizin əksəriyyəti üçün yenidənqurma xidmətini təklif edir, burada biz sökürük, yoxlayırıq, köhnəlmiş hissələri dəyişdiririk və snubberi orijinal xüsusiyyətlərinə uyğun olaraq yığırıq. Təmir və ya dəyişdirmənin ən sərfəli variant olub-olmadığını müəyyən etmək üçün snubberi qiymətləndirmək üçün ixtisaslı texnikə müraciət etməyi tövsiyə edirik.
Sual 3: Hidravlik snubberin kilidləmə sürəti necə müəyyən edilir?
Cavab: Kilidləmə sürəti snubberin daxili klapan və ağız dizaynı ilə müəyyən edilir və istehsal zamanı təyin edilir. O, adətən boru kəmərinin gözlənilən istilik hərəkət sürəti və seysmik dizayn meyarları əsasında seçilir. Əksər tətbiqlər üçün 80 ilə 150 mm/san arasında kilidləmə sürəti istifadə olunur. Fabrikimiz xüsusi layihə tələblərinə cavab vermək üçün kilidləmə sürətini tənzimləyə bilər. Biz həmçinin, boru kəmərinin spesifik hərəkət profilinə uyğun sahə tənzimləməsinə imkan verən tənzimlənən kilidləmə sürəti xüsusiyyətinə malik snubbers təklif edirik.
Sual 4: Hidravlik snubbers həm daxili, həm də açıq qurğular üçün uyğundurmu?
Cavab: Bəli, hidravlik snubbers həm daxili, həm də açıq qurğular üçün uyğundur. Bununla belə, açıq hava qurğuları üçün, xüsusən də korroziyalı mühitlərdə və ya yüksək rütubətli yerlərdə, korroziyaya davamlı örtüklü (epoksi və ya sinklənmiş) snubbers tövsiyə edirik. Həddindən artıq soyuq iqlimlər üçün biz -40°C-ə qədər maye saxlayan xüsusi maye ilə aşağı temperaturlu versiya təklif edirik. Fabrikamız sizin xüsusi quraşdırma mühitiniz üçün ən uyğun material və örtük seçimləri haqqında ətraflı təlimat verə bilər.
Sual 5: Yangzhou Tianshun Pipeline Technology Co., Ltd hidravlik snubbers üçün hansı sertifikatlara malikdir?
Cavab: Hidravlik Snubbers ISO 9001:2015 (Keyfiyyət İdarəetmə) və ISO 14001:2015 (Ətraf Mühitin İdarəetməsi) sertifikatları altında istehsal olunur. Biz həmçinin boru kəməri dayaqları üçün ASME B31.1, DIN EN 13480 və GB/T 17116.3 standartlarına uyğun gəlirik. Məhsullarımız SGS və TÜV daxil olmaqla üçüncü tərəf təşkilatları tərəfindən sınaqdan keçirilir və sertifikatlaşdırılır və biz hər bir sifarişlə test hesabatlarının və sertifikatların tam dəstini təqdim edirik. İstehsal proseslərimizin və keyfiyyətə nəzarət sistemlərimizin ən yüksək beynəlxalq standartlara cavab verməsini təmin etmək üçün fabrikimiz mütəmadi olaraq yoxlanılır.
Hidravlik snubbers boru kəmərlərinin seysmik və dinamik yüklərə qarşı kritik qorunmasını təmin edən vacib qurğulardır. Normal şəraitdə sərbəst istilik hərəkətinə icazə verməklə və sürətli dinamik hadisələrdə kilidləməklə, boru kəməri sisteminin bütövlüyünü və təhlükəsizliyini təmin edərək, həddindən artıq yerdəyişmənin qarşısını alır, gərginliyi azaldır və enerjini dağıtırlar. Yangzhou Tianshun Pipeline Technology Co., Ltd.-də fabrikimiz onilliklər ərzində yüksək performanslı Hidravlik Snubbers mühəndisliyi ilə məşğul olur, müxtəlif tətbiqlərə uyğun müxtəlif yükləmə qabiliyyəti, vuruş və kilidləmə sürəti ilə geniş çeşiddə modellər təklif edir. Keyfiyyətə, dəqiq mühəndisliyə və müştəri dəstəyinə sadiqliyimiz snubbersimizin dünya üzrə ən kritik infrastruktur layihələri üçün etibarlı müdafiəni təmin edir.
Boru kəməri sisteminizi seysmik və dinamik yüklərdən qorumaq istəyirsiniz?Bu gün Yangzhou Tianshun Pipeline Technology Co., Ltd ilə əlaqə saxlayınhərtərəfli snubber məsləhət üçün. Mühəndislik komandamız optimal Hidravlik Snubber modelini, ölçüsünü və yerləşdirilməsini tövsiyə etmək üçün boru kəmərinizin dizaynını, iş şəraitini və seysmik risk profilini təhlil edəcək. Biz bütün quraşdırma və texniki dəstək dəstəyi ilə pulsuz texniki-iqtisadi əsaslandırmalar, rəqabətli qiymətlər və sürətli çatdırılma təklif edirik.İndi Yangzhou Tianshun Pipeline Technology Co., Ltd.-dən pulsuz Hidravlik Snubber məsləhətləşmənizi tələb edin və boru kəmərinizin gözlənilməz hadisələrdən qorunmasını təmin edin.
-
