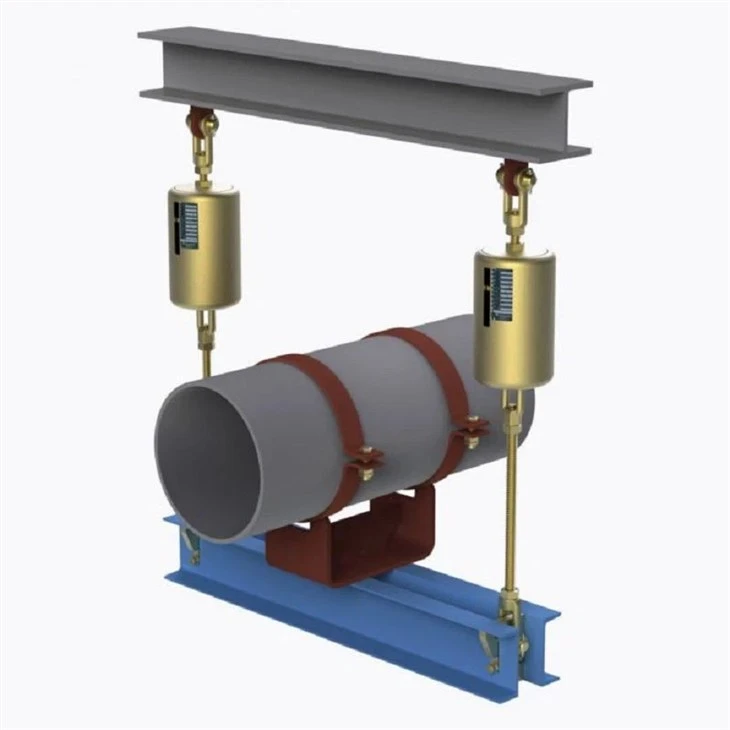

Hər boru daimi dəstək qüvvəsinə ehtiyac duymur. Əslində, işlədiyimiz xətlərin çoxu - texnoloji boru kəmərləri, kommunal başlıqlar, soyuducu su xətləri - dəyişən yay dəstəyi ilə yaxşı işləyir. AtTyanşun, biz 14 ildir ki, Yangzhou fabrikimizdən dəyişən yay qurğuları təmin edirik və onlar yəqin ki, bizim göndərdiyimiz yay dəstəyinin ən çox yayılmış növüdür. Əgər siz elektrik stansiyasının boru rəfindən və ya neft emalı zavodundan keçmisinizsə, çox güman ki, poladdan asılmış və ya T-dirəklərdə oturan yay qutuları dəyişən yay dayaqları idi.
Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.
Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.
Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.
| Dəyişən Yay Askısının Xüsusi Cədvəli | Misal |
| Askı Növü / Konfiqurasiyası | A, B, C, D, E, F, G tipləri |
| Yay Ölçüsü / No. | № 0 - № 22 |
| Səyahət Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Əməliyyat yükü | 0,2 kN - 400 kN |
| Quraşdırılmış Yük (Soyuq Yük) | kN / kq |
| Əməliyyat yükü (isti yük) | kN / kq |
| Hərəkət istiqaməti | Yuxarı / Aşağı |
| Dəyişkənlik (%) | ≤ 25% (Standart) |
| Səthi müalicə | İsti Daldırma Galv/ Boyalı |
| Korpus materialı | Karbon Polad (Q235/Q355) |
Fikir sadədir: boru istilik genişlənməsi səbəbindən yuxarı və ya aşağı hərəkət etdikdə, içərisindəki yay sıxılır və ya rahatlaşır və dəstəkləyici qüvvə bir qədər dəyişir. Bu, "dəyişən" hissədir. Güc dəyişikliyi proqnozlaşdırıla bilər və boru stress mühəndisinizin artıq icazə verdiyi diapazonda qalır. İcazə verilən yük dəyişikliyi, məsələn, 15% və ya 20% olduqda, əlavə pul xərcləməyə ehtiyac yoxdur.daimi yay dəstəyi. Siz eyni funksiyanı - şaquli səyahət udma, çəki daşıma - daha aşağı qiymətə və daha sadə, daha yığcam dizaynla əldə edirsiniz. Buna görə layihə xüsusiyyətləri tez-tez dəyişən yay dəstəyini standart olaraq sadalayır, yalnız kritik bağlama nöqtələri üçün sabit tip çağırır.
Dizaynımızı sadə və möhkəm saxlayırıq. İstifadə etdiyimiz tipik tikinti materiallarına nəzər salaq:
| Komponent | Material | Niyə istifadə edirik |
|---|---|---|
| Spiral yay | 60Si2MnA və ya 50CrVA yay poladı | Uzun yorğunluq müddəti, əvvəlcədən təyin edilmiş və yüklə sınaqdan keçirilmişdir |
| Mənzil (can) | Q235B karbon polad, RAL 5015 mavi rəngə boyanmışdır | Möhkəm, qaynaq edilə bilən, hava şəraitinə davamlıdır |
| Yay qapağı / yük flanşı | Q235B və ya 20# döymə polad | Boru yükünü yaya bərabər şəkildə ötürür |
| Səyahət göstəricisi və miqyası | Paslanmayan polad və ya anodlaşdırılmış alüminium | Təmiz oxunur, paslanmaz |
| Alt əlaqə (yivli kol və ya flanş) | Karbon polad A105 | Standart NPT və ya hər istəyə görə flanşlı |
Bütün yay məftilləri dəyirman test sertifikatları ilə gəlir. Biz yayları ovuşdururuq və montajdan əvvəl onları əvvəlcədən təyin edirik - bu, hər hansı ilkin dəsti aradan qaldırır və yük əyilmə əyrisinin dizayn məlumatlarına uyğun olmasını təmin edir.
ANSI/MSS SP-58 – boru dəstəyi dizaynını və istehsalını idarə edir
ASME B31.3 – EPC-lər tərəfindən geniş istinad edilən proses boru kəməri
GB/T 17116 – Boru asılqanları və dayaqları üçün Çin standartı
EN 10204 3.1 İxrac sifarişləri üçün standart olaraq material sertifikatı
Fabrikimiz ISO 9001:2015 keyfiyyət idarəetmə sistemi ilə işləyir. Daxil olan poladdan son yük testinə qədər hər addım sənədləşdirilir.
S1: Mən nə qədər yük dəyişikliyini gözləməliyəm?
Tipik olaraq yayın sərtliyindən və borunun hərəkətindən asılı olaraq isti yükün 10% -dən 25% -ə qədərdir. Boru gərginliyi hesabatınız icazə verilən dəyişikliyin nə olduğunu sizə xəbər verəcəkdir. Hesabatda sıx bir limit göstərilirsə - deyək ki, 5% -dən aşağı - o zaman siz daimi yay dəstəyinə keçəcəksiniz. Qalan hər şey üçün dəyişən yaxşıdır.
2-ci sual: Dəyişən yay dəstəyini seçmək və ya təklif etmək üçün sizə hansı məlumat lazımdır?
Bizə isti yükü, soyuq yükü və şaquli hərəkətin miqdarını və istiqamətini (yuxarı və ya aşağı) göndərin. İşarələnmiş boru dəstəyi rəsmi və ya gərginlik izometrikliyi kömək edir. Biz düzgün yay ölçüsünü və seriyasını seçəcəyik və istehsala başlamazdan əvvəl sizə bütün hesablanmış dəyərlərlə məlumat vərəqini göndərəcəyik.
3-cü sual: Dəyişən yay dayaqlarınızı digər markalarla əvəz etmək olarmı?

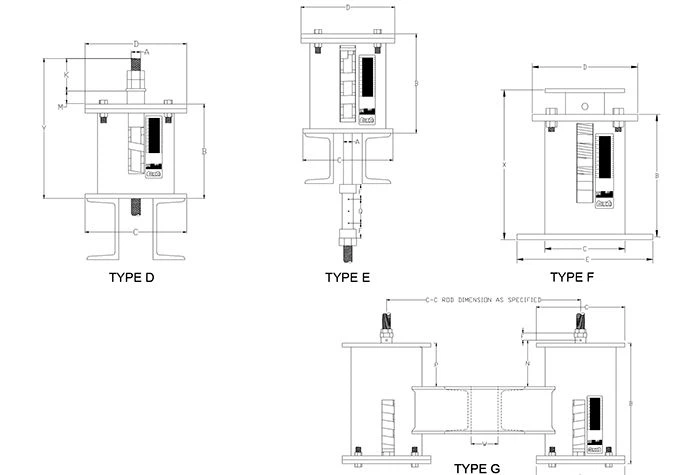

Funksiya baxımından, bəli. Biz yük diapazonlarını və zərf ölçülərini ən ümumi sənaye seriyalarına uyğunlaşdıra bilərik (MSS SP-58-ə uyğun olaraq Tip A, B, C, D, E, F, G). Əgər layihənizdə artıq xüsusi təchizatçının hissə nömrələri varsa, onları bizə verin və biz çarpaz istinad edək. Sadəcə nəzərə alın ki, kiçik ölçülü fərqlər ola bilər – biz onları sifariş etməzdən əvvəl qeyd edəcəyik.
Q4: Tipik çatdırılma müddəti nədir?
Standart yükləmə diapazonu vahidləri: 20-25 gün. Qeyri-standart korpusa, xüsusi boyaya və ya paslanmayan poladdan bəzəyə ehtiyacınız varsa, 30-40 günə icazə verin. Biz ümumi yay rulonlarının və konserv komponentlərinin layiqli ehtiyatını saxlayırıq ki, bu da işləri sürətləndirir.
S5: Mən prototip və ya istehsaldan əvvəl nümunə ala bilərəmmi?
Bəli. Böyük layihələr üçün tam istehsala başlamazdan əvvəl təsdiq üçün bir və ya iki nümunə vahidi qura bilərik. Nümunə dəyəri çox vaxt əsas sifarişlə hesablana bilər.
Qapıdan çıxan hər dəyişən yay dəstəyi yüklə sınaqdan keçirilir. Yayı müəyyən edilmiş soyuq yükə qoyduq, sonra onu bir neçə dəfə tam səyahətdən keçirdik, həm soyuq, həm də isti vəziyyətdə yükü yoxlayırıq. Səyahət miqyası kalibrlənmiş və kilidlənmişdir. Faktiki yük dəyərlərini ümumiləşdirən sınaq sertifikatı göndərmə sənədlərinə daxil edilir. SGS, Bureau Veritas və ya TÜV tərəfindən üçüncü tərəf yoxlaması sizin istəyinizlə mümkündür.
Bəzi müştərilər dəyişən yay dəstəyinin təmiz kataloq elementi olduğunu düşünür. Təcrübəmizə görə, tədarük etdiyimiz məhsulların bəlkə də yarısı xüsusi toxunuşa malikdir:
Qeyri-standart səyahət uzunluqları (dəyişən vahidlərdə 200mm+ etdik)
Məhdud yerə uyğunlaşdırmaq üçün uzadılmış və ya azaldılmış mənzil hündürlükləri
Dəniz və ya kimyəvi mühitlər üçün paslanmayan polad korpuslar və avadanlıq
Xüsusi örtüklər: dəniz dəniz boya sistemləri, yüksək temperaturlu alüminium boya
Kompakt qutuda ağır yüklər üçün ikili yay dizaynları
Quraşdırılmış qaldırıcı qapaqlar, yük hüceyrələri və ya mövqe çeviriciləri
Quraşdırmanın necə göründüyünü bizə deyin və biz praktiki dizayn hazırlayacağıq.
Dünyadakı layihələrə dəyişən yay dəstəyini öyrəndiyimiz bir neçə şey bunlardır:
Borunuzun yerdəyişməsi yuxarıdırsa, dəstəyin yay boşalmadan yuxarıya doğru soyuq yükü idarə edə biləcəyinə əmin olun. Biz bunu seçimimizin bir hissəsi kimi yoxlayacağıq.
Xarici boru raflarında isti daldırma sinkləmə və ya yaxşı bir boya sistemi təyin edin. Standart fabrik mavi boyası qapalı yerlərdə yaxşıdır, lakin bir neçə mussondan sonra karbon poladı pas göstərəcək. Kaplamada bir az əlavə, bir çox sayt şikayətlərini xilas edir.
Həmişə yay korpusunun ətrafındakı boşluğu yoxlayın. Bəzən dəstək yeri iki struktur element arasında sıx olur və standart qutu diametri uyğun gəlmir. Əvvəlcədən bizə bildirin, dizaynı tənzimləyək.
Biz vasitəçi deyilik. Biz Yangzhou, Jiangsu şəhərindəki öz fabrikimizdən dizayn, istehsal, sınaq və göndərmə həyata keçiririk. Bu o deməkdir ki, siz bizim mühəndislərimizlə danışdığınız zaman məhsulu həqiqətən yaradan insanlarla danışırsınız. Dəyişən yay dayaqlarımız birləşdirilmiş dövrəli elektrik stansiyalarında, neft emalı zavodunun boru rəflərində, LNG-nin yenidən qazlaşdırılması terminallarında, kimyəvi proses qurğularında və polad dəyirmanlarında quraşdırılmışdır. Biznesimizin 70%-dən çoxu təkrarlanır – biz ən ucuz olduğumuza görə deyil, dəstəklərimiz vaxtında göründüyünə, məlumat vərəqlərinə uyğun gəldiyinə və istismara vermə zamanı baş ağrısına səbəb olmadığına görədir.
Layihə cədvəliniz sıxdırsa, biz hazır yayların ehtiyatını saxlaya və yük parametrlərinizə tez bir zamanda yığa bilərik. Böyük həcmli sifarişlər üçün biz rəqabətli birbaşa fabrik qiymətləri təklif edirik və tikinti ardıcıllığınıza uyğun gələn çatdırılma cədvəlində sizinlə işləyəcəyik.
Bizə boru dəstəyi çertyojlarınızı, yükləmə məlumatlarınızı və ya sizə lazım olanın qısa təsvirini göndərin. Biz adətən 24 saat ərzində zavod qiyməti və çatdırılma müddəti daxil olmaqla, müvafiq kotirovka ilə sizə qayıdacaq. Əgər fabrikə baş çəkmək və bunları necə hazırladığımızı görmək istəyirsinizsə, çox xoş gəlmisiniz.
