Boru Kəməri üçün Dəyişən Yay Dəstəyi

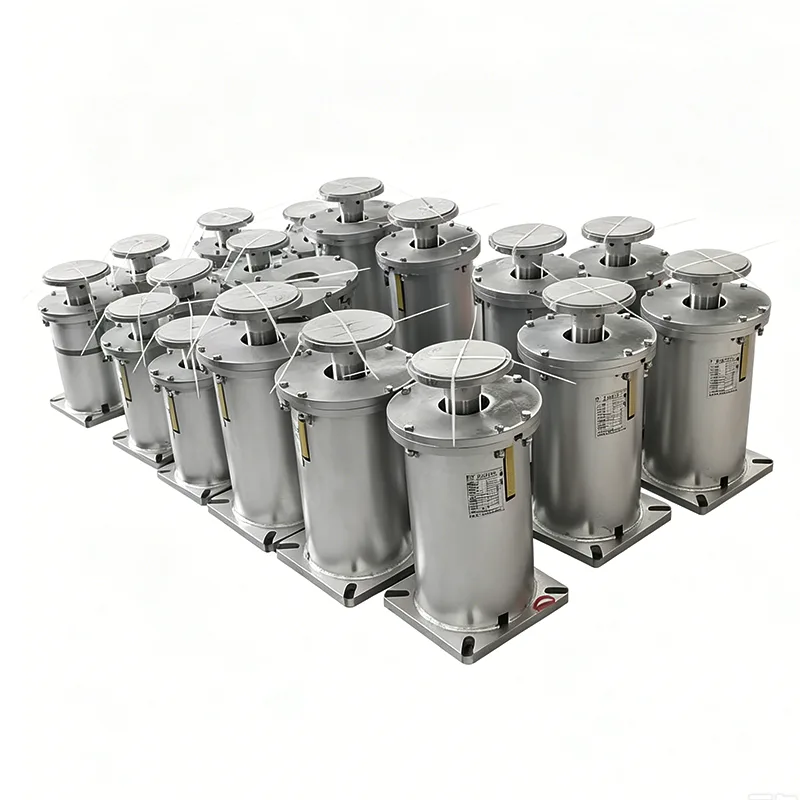

Boru Kəməri üçün Dəyişən Yay Dəstəyi boru kəmərlərinin şaquli yerdəyişməsinə tab gətirmək üçün hazırlanmış xüsusi elastik dəstək cihazıdır. Yayların xas sərtliyindən istifadə edərək icazə verilən yerdəyişmə diapazonunda tənzimlənən dəstəkləyici qüvvə təqdim edir. Boru kəmərləri temperaturun dəyişməsi, orta axın və ya avadanlığın vibrasiyası səbəbindən yuxarı və aşağı hərəkət etdikdə, dəstək daşıyıcı qüvvəni avtomatik tənzimləyir, boru gərginliyinin konsentrasiyasının və avadanlıq birləşmələrinin zədələnməsinin qarşısını effektiv şəkildə alır.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yükün kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Yangzhou Tianshun Piping şirkəti bu məhsulun istehsalı ilə 2012-ci ildən məşğul olur. İndiyə qədər biz dünya üzrə 300-dən çox sənaye layihəsinə 800.000-dən çox dəst təqdim etmişik və məhsulun performansı uzun müddətli yerində əməliyyatla tam təsdiq edilmişdir.

Məhsulun Texniki Spesifikasiyası

Dəyişən Yay Askısının Xüsusi Cədvəli	Misal
Askı Növü / Konfiqurasiyası	A, B, C, D, E, F, G tipləri
Yay Ölçüsü / No.	№ 0 - № 22
Səyahət Aralığı	30mm, 60mm, 90mm, 120mm 180mm
Əməliyyat yükü	0,2 kN - 400 kN
Quraşdırılmış Yük (Soyuq Yük)	kN / kq
Əməliyyat yükü (isti yük)	kN / kq
Hərəkət istiqaməti	Yuxarı / Aşağı
Dəyişkənlik (%)	≤ 25% (Standart)
Səthi müalicə	İsti Daldırma Galv/ Boyalı
Korpus materialı	Karbon Polad (Q235/Q355)

Dizayn Prinsip və Struktur Tərkibi

Hooke qanununa uyğun olaraq dizayn edilmiş yayın əyilməsi tətbiq olunan yüklə düz mütənasibdir. Boru kəməri yuxarıya doğru hərəkət etdikdə, yayın sıxılması azalır və müvafiq olaraq dəstəkləyici qüvvə azalır. Boru kəməri aşağıya doğru hərəkət etdikdə, yayın sıxılması artır və daha yüksək dəstəkləyici qüvvəyə səbəb olur. Bu xüsusiyyət dəstəyə əməliyyat boru kəmərlərinin dinamik dəyişikliklərinə uyğunlaşmaq və bütün boru kəmərləri sisteminin gərginlik balansını saxlamaq imkanı verir.

Standart məhsullar aşağıdakı əsas komponentlərdən ibarətdir:

▶  Silindrik spiral yay: Yüngül lehimli yay poladdan hazırlanmışdır və ciddi istilik müalicəsi və sabitləşdirmə müalicəsinə məruz qalır.

▶  Yuxarı və aşağı birləşdirici lövhələr: Sahə şəraitinə uyğunlaşa bilən çevik quraşdırma rejimləri ilə boru kəmərlərini və bina strukturlarını birləşdirmək üçün istifadə olunur.

▶  Yük göstərici lövhəsi: Real vaxtda yay yükünü və boru kəmərinin yerdəyişməsini göstərir.

▶  Kilidləmə cihazı: Daşıma və yerində quraşdırma zamanı deformasiyanın qarşısını almaq üçün quraşdırma və istismara verildikdən sonra yayın vəziyyətini təmin edir.

▶  Qoruyucu korpus: Yayın xidmət müddətini uzatmaq üçün toz, yağış suyu və aşındırıcı mühitin daxil olmasını maneə törədir.

Əsas Texniki Xüsusiyyətlər

▶  Nəzarət edilə bilən yük dəyişikliyi dərəcəsi: Dizayn yükünün dəyişmə dərəcəsi boru kəməri sistemi üzrə bərabər qüvvə paylanmasını təmin edərək 25% daxilində saxlanılır.

▶  Geniş spesifikasiya seçimi: 12 yük sinfi və 5 yerdəyişmə ölçüsü ilə təchiz olunub, əksər sənaye boru kəmərləri tətbiqlərinin tələblərini əhatə edir.

▶  Ön yükləmə kalibrləmə: Çatdırılmadan əvvəl müştəri tələblərinə uyğun olaraq müəyyən edilmiş yükə əvvəlcədən uyğunlaşdırılmış, yerində quraşdırmadan sonra birbaşa istifadəyə hazırdır.

▶  Anti-gevşetmə quruluşu: Əməliyyat zamanı boşalmanın qarşısını almaq üçün bütün birləşdirici hissələr kilid qozları və kilid yuyucuları ilə təchiz edilmişdir.

▶  Modul konstruksiya: Əsas komponentlər yerində asan təmir və dəyişdirmə üçün bir-birini əvəz edə bilər.

▶  Güclü ekoloji uyğunlaşma: Uyğun materiallar və səth müalicəsi müxtəlif iş şəraitlərinə uyğun seçilə bilər.

Digər Boru Dəstəkləri ilə Performans Müqayisəsi

Müqayisə maddələri	Boru Kəməri üçün Dəyişən Yay Dəstəyi	Sərt Boru Dəstəyi	Daimi Bahar Dəstəyi
Yerdəyişmə Kompensasiyası Tutumu	50-200 mm şaquli yerdəyişməni kompensasiya edir	Yer dəyişdirmə kompensasiyası yoxdur	50-400 mm şaquli yerdəyişməni kompensasiya edir
Yük dəyişikliyi dərəcəsi	≤ 25%	Yerdəyişmə ilə yük kəskin şəkildə dəyişir	≤ 5%
Tətbiq olunan İş Şərtləri	Ümumi istilik yerdəyişməsi olan boru kəmərləri	Heç bir yerdəyişmə olmayan və ya minimum yerdəyişmə olan boru kəmərləri	Böyük yerdəyişmə və ya yük dəyişikliyinə həssas olan boru kəmərləri
Struktur mürəkkəbliyi	Orta	Sadə	Kompleks
İstehsal dəyəri	Orta	Aşağı	Yüksək
Quraşdırma və Baxım Çətinliyi	Aşağı	Aşağı	Yüksək

Tipik Tətbiq Ssenariləri

Boru Kəməri üçün Dəyişən Yay Dəstəyi, temperatur dəyişikliklərinə məruz qalan müxtəlif sənaye boru sistemlərində geniş istifadə olunur, xüsusilə aşağıdakı tətbiqlər üçün idealdır:

▶  İES-lərdə buxar boru kəmərləri, qidalandırıcı su kəmərləri və kondensat boru kəmərləri

▶  Neft-kimya zavodlarında istilik mübadilə avadanlıqlarının emal boru kəmərləri və birləşdirici boru kəmərləri

▶  Uzun məsafəli təbii qaz boru kəmərlərinin kompressor stansiyaları və klapan kameraları

▶  Şəhər mərkəzi istilik şəbəkələrinin magistral və şaxələndirici boru kəmərləri

▶  Təmizləyici qurğularda lil daşıyan boru kəmərləri

▶  Gəmilərdə və dəniz platformalarında boru sistemləri

İstehsal və Tam proses keyfiyyətinə nəzarət

Dəyişən yay dayaqları üçün müasir istehsal xətlərimiz var, o cümlədən CNC yay sarma maşınları, yay sınaq maşınları, spektrometrlər və dağıdıcı olmayan sınaq alətləri daxil olmaqla peşəkar qurğularla təchiz olunub. Bütün məhsullar ciddi keyfiyyətə nəzarət prosedurları altında istehsal olunur:

Hər bir məhsul göndərilməzdən əvvəl hərtərəfli daxili sınaqdan keçir

Daxili Test Qapaqları

Ölçü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, MT/PT qeyri-dağıdıcı sınaq (mümkün olduqda), yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsi. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) təmin edilir.

Qeyd: Daxili Test ILAC tərəfindən Akkreditə olunmuş Üçüncü Tərəf Testi deyil

Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi isteğe bağlı, ayrıca sitat gətirilən xidmət kimi mövcuddur.

Könüllü Üçüncü Tərəf Təftiş Xidmətləri (Ayrıca qeyd olunur)

1. Material Testi

Kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testi.

2. Qaynaq NDT

Maqnetik Hissəcik Testi (MT), Maye Penetrant Testi (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT).

3. Yay Yükünün Performans Testi

O cümlədən yükün yerdəyişməsi əyriləri.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Üstünlüklərimiz

LISEGA Beynəlxalq Boru Dəstəyi Sistemi ilə müqayisə edilmişdir

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir.

Bizi Fərqləndirən Nədir

Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik. Biz həmçinin üçüncü tərəfin SGS sınaqlarını və şahidi yoxlamaları asanlaşdırır və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Seçim Bələdçisi və Yardımçı Xidmətlər

Müştərilərə ən uyğun məhsulları seçməkdə kömək etmək üçün peşəkar seçim təlimatı təqdim edirik. Sadəcə bizə boru kəmərinin parametrləri, iş temperaturu, yerdəyişmə, quraşdırma sahəsi və digər müvafiq məlumatları təqdim edin və mühəndislərimiz Boru Kəməri üçün Dəyişən Yay Dəstəyi üçün optimal model və spesifikasiyanı hesablayıb tövsiyə edəcəklər.

Biz həmçinin aşağıdakı kimi tam dəstək xidmətləri təklif edirik:

▶  Qeyri-standart fərdiləşdirmə: Xüsusi yük, yerdəyişmə və ya məhdud quraşdırma sahəsi tələbləri üçün xüsusi dizayn edilmiş və istehsal edilmiş məhsullar.

▶  Yerində texniki xidmət: Sahədə quraşdırma və istismara vermə üçün peşəkar mühəndislər göndərilə bilər.

▶  Zəmanət xidməti: Bütün məhsullara 12 aylıq zəmanət verilir. Zəmanət müddəti ərzində qüsurlu məhsullar pulsuz təmir olunacaq və ya dəyişdiriləcək.

▶  Uzunmüddətli ehtiyat hissələri tədarükü: Müştərilərin ehtiyat hissələri tələblərinə sürətli cavab vermək üçün tam ehtiyat hissələri ehtiyatı saxlanılır.

Boru Kəməri üçün Dəyişən Yay Dəstəyi haqqında ətraflı məlumat və kotirovkalar üçün satış komandamızla əlaqə saxlayın.
