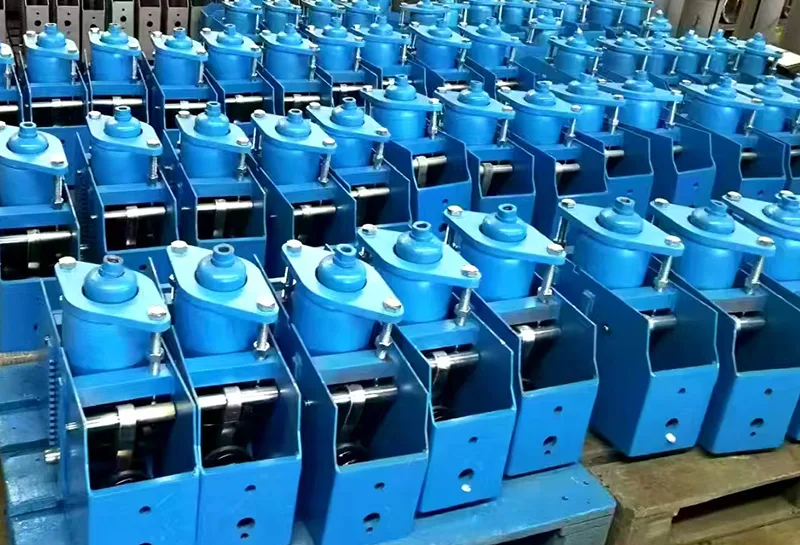

Heavy Duty Constant Spring Support-un əsas üstünlükləri.

Neft və qaz, emal və energetika sənayelərində yüksək temperaturlu və böyük diametrli boru kəmərlərinə tətbiq edilir. ilə müqayisədədəyişən yaylar, o, dörd aspektdən ümumiləşdirilir: yük, iş şəraiti, davamlılıq və istismara qulluq.

Daimi yük çıxışı (əsas üstünlük)

Boru kəmərinin istilik genişlənməsi və büzülməsi nəticəsində yaranan şaquli yerdəyişmənin bütün prosesi zamanı yükün dəyişməsi ±6%-dən az olmaqla (milli standartlara / ASME standartlarına uyğun olaraq) dəstəkləyici yük əsasən sabit və dəyişməz qalır.

Yay yükü yerdəyişmə ilə dəyişir (maksimum ±25%). Ağır yüklü və yüksək temperaturlu boru kəmərləri üçün istilik yerdəyişməsi böyükdür, bu da yükü asanlıqla həddi aşmağa imkan verir. Daimi dayandırma borunun açılışında və asma yerində həddindən artıq yüklənmənin qarşısını alır.

Avadanlıqların boru birləşmələrini qoruyun: kompressorlar, buxar turbinləri, istilik dəyişdiriciləri və böyük nasoslar üçün API boru birləşmələri. Termal genişlənmə yüklərindəki dəyişikliklər və avadanlığın flanş birləşmələrində gərginlik çatlaması nəticəsində yaranan sızmalardan çəkinin.

Böyük vuruş və böyük şaquli termal yerdəyişmə şərtləri üçün uyğundur

Tək vahidin vuruşu dəyişən yayından daha böyükdür. Adi ağır yük modellərinin vuruşu 50 ilə 500 mm arasında dəyişir; yüksək temperaturlu, qalın divarlı və böyük diametrli böyük istilik genişlənməsinə malik neft və qaz kəmərləri üçün ilk seçimdir.

Yayın sıxılma həddi ilə məhdudlaşmır, böyük məskunlaşma və böyük istilik yerdəyişmələri olan boru kəmərləri seqmentlərdə dayaqlar əlavə etmək lazım deyil, beləliklə dəstək nöqtələrinin sayını azaldır.

Ağır yük daşıma qabiliyyəti güclüdür

Ağır modelin hər bir vahidinin nominal yükü 5kN ilə bir neçə yüz min Nyuton arasında dəyişir. Yüksək temperaturlu qalın divarlı texnoloji borular, qazan başlıqları və ağır emal və kimyəvi avadanlıqların köməkçi boru kəmərləri üçün uyğundur.

Qolu və birləşdirici çubuqun mexaniki quruluşu ilə birləşən ümumi qutu gövdəsi yüksək konstruktiv sərtliyə malikdir, zərbəyə və ani su çəkic yüklərinə davamlıdır və dəyişən yayları olan tək lövhəli yay qüvvə strukturundan üstündür.

Boru kəmərinin gərginliyinin optimallaşdırılması, dizayn xərclərinin azaldılması

Daimi yük → ASME B31.3 və SH/T3073 boru kəmərinin gərginlik standartlarına cavab verən ilkin və ikinci dərəcəli gərginliklərə nəzarət edilə bilər;Gərginliyin hesablanması daha asandır, boru qalınlaşdırılması, möhkəmləndirilməsi və genişləndirici birləşmələrin quraşdırılması kimi əlavə xərcləri azaldır.

Yorğunluğa davamlı, uzun xidmət müddəti (ağır yük şəraitində üstünlük)

Lever balans prinsipinə əsaslanaraq, yay yalnız kiçik qarşılıqlı genişlənmə və büzülməyə məruz qalır, genişlənmə və büzülmə miqdarı dəyişən yaydan çox kiçikdir; temperaturun dəyişməsi nəticəsində yaranan yorğunluq itkisi son dərəcə azdır.

Neft və qaz kəmərləri fasiləsiz dəyişən start-stop və tez-tez temperatur dəyişiklikləri şəraitində işləyir və yay yorğunluğunun sıradan çıxmasına daha az meyllidir.

Ağır yük modelində qalınlaşdırılmış qabıq və söndürülmüş və bərkidilmiş pin mil var. Dəniz/kimyəvi korroziya mühitlərində ağır antikorroziyaya (C5-M) məruz qala bilər və açıq platformalarda istifadə üçün davamlıdır.

Quraşdırma və İstismar Üstünlükləri

Cihaz daxili kilidləmə mexanizmi ilə təchiz edilmişdir. Su təzyiqi sınağı zamanı kilidlənir və işə salındıqdan sonra kilidi açılır. Əməliyyatdan sonra yerində təkrar yük tənzimlənməsi tələb olunmur.

Boru kəmərinin vibrasiya performansı (kompressorun girişində və çıxışında) dəyişən yayından üstündür, sonrakı yoxlama və tənzimləmə tezliyini azaldır.

Sərt iş şəraiti üçün uyğundur

Yüksək temperatur (550℃-dən yuxarı), aşağı temperaturlu LNG, böyük çökdürmə cihazları, sahil duzu spreyi / kükürd-korroziyalı neft və qaz qurğuları, yükdaşıma adaptasiya diapazonu daha genişdir.
