Yay asılqan dəstəyitələbkar sənaye boru sistemlərində boru çəkisi, istilik hərəkəti və vibrasiyaya nəzarətdə mühüm rol oynayır. Tianshun, enerji, neft-kimya, LNG, neft emalı, istilik, əczaçılıq və qida emalı obyektlərində tətbiqləri dəstəkləyən, 10 N-dən 100.000 N-ə qədər yük dərəcəsi və 200 mm-ə qədər yerdəyişmə qabiliyyəti ilə dizayn edilmiş yay asma həlləri təqdim edir.
Düzgün seçilmiş yaylı asılqan dəstəyi idarə olunan şaquli dəstəyi qoruyarkən iş temperaturu dəyişdikcə boru kəməri sisteminə təhlükəsiz hərəkət etməyə imkan verir. Sərt asılqanlardan fərqli olaraq, yay əsaslı sistemlər istilik genişlənməsini və büzülməsini təmin edə bilər, yükləri daha effektiv şəkildə paylayır və borulara və birləşdirilmiş avadanlıqlara ötürülən stressi azaltmağa kömək edir. Tianshun 60Si2MnA və 50CrVA kimi yay poladlarından istifadə edərək, karbon polad korpuslar, qoruyucu örtüklər, fərdiləşdirilmiş birləşmələr və layihəyə uyğun yük və yerdəyişmə tələbləri üçün seçimlər ilə yaylı asqılar istehsal edir. Sənaye boru kəməri üçün dəstək seçərkən strukturu, iş prinsipini, spesifikasiyaları, sınaq tələblərini və tətbiq şərtlərini başa düşmək vacibdir.
Mündəricat
Yay Askı Dəstəyi necə işləyir?
Əsas komponentlər hansılardır?
Əsas Performans Üstünlükləri Nələrdir?
Mühəndislər hansı texniki parametrləri yoxlamalıdır?
Yaylı asma dayaqları harada istifadə olunur?
Yaylı askı dayaqları necə sınaqdan keçirilir?
Doğru Dəstəyi Necə Seçməlisiniz?
Fərdi Yaylı Askı Həllini əldə edin

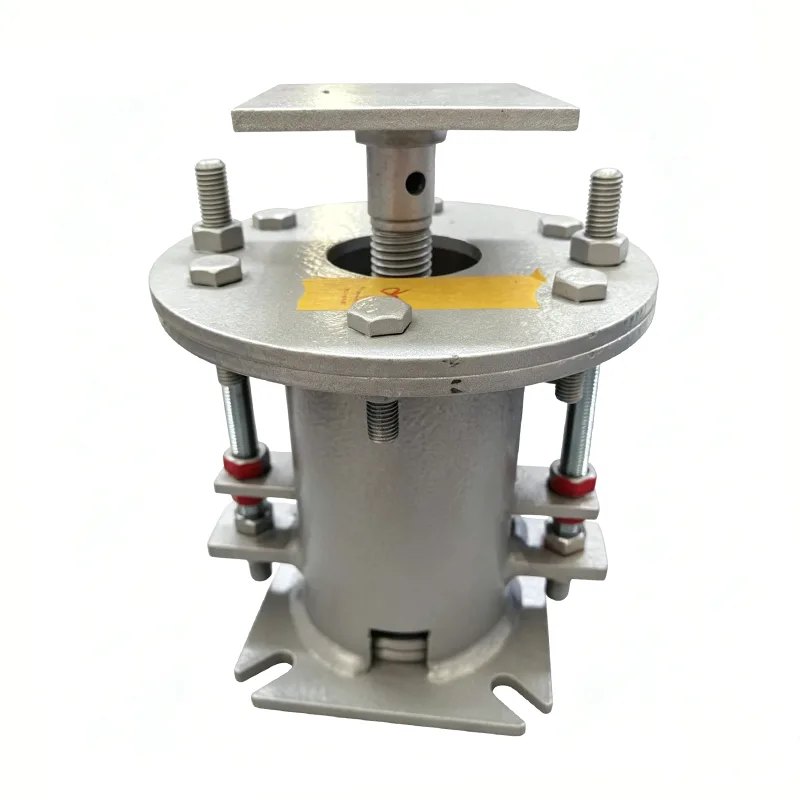

Yay Askı Dəstəyi nədir?
Yaylı asma dayağı, idarə olunan şaquli hərəkətə imkan verərkən boru kəmərinin ağırlığını daşımaq üçün nəzərdə tutulmuş mexaniki boru kəməridir. Temperatur dəyişiklikləri, əməliyyat yükləri və digər xidmət şərtləri ilə yaranan hərəkəti uyğunlaşdırmaq üçün yayın elastik davranışından istifadə edir.
Proses borusu qızdırıldıqda, genişlənə və soyuq vəziyyətdən hərəkət edə bilər. Soyuduqda boru büzülür. Sərt dayaq bu hərəkəti məhdudlaşdıra və potensial olaraq əlavə boru gərginliyi yarada bilər. Düzgün işlənmiş yay askısı borunun nəzərdə tutulmuş hərəkət diapazonunda hərəkət etməsinə imkan verərkən dəstəkləyici qüvvə təmin edir.
Bu, yay əsaslı dayaqları xüsusilə buxar xətləri, yüksək temperaturlu texnoloji boru kəmərləri, enerji istehsal edən sistemlər, neft-kimya obyektləri, neft emalı zavodları və boru gərginliyinin dizaynı zamanı istilik yerdəyişməsinin nəzərə alınması lazım olan digər qurğular üçün faydalı edir.
Layihə mühəndisləri üçün dəstək sadəcə nominal boru ölçüsü ilə seçilməməlidir. Əməliyyat yükü, isti və soyuq yüklər, gözlənilən hərəkət, quraşdırma istiqaməti, temperatur, əlaqə ölçüləri və müvafiq dizayn standartları qiymətləndirilməlidir.
Yay Askı Dəstəyi necə işləyir?
Əsas iş prinsipi sadədir: yay qurğusu borunun şaquli yerdəyişməsinə icazə verərkən idarə olunan dəstəkləyici qüvvə yaradır.
- Boru yükü ötürülür:Asılqan borunun çəkisinin və əməliyyat yükünün bir hissəsini dəstəkləyici struktura ötürür.
- Temperatur dəyişiklikləri hərəkətə səbəb olur:Boru kəməri qızdırdıqda və ya soyuduqca, istilik genişlənməsi və ya büzülməsi şaquli hərəkətə səbəb olur.
- Bahar cavab verir:Yay hərəkət istiqamətinə və böyüklüyünə görə sıxılır və ya uzanır.
- Hərəkət nəzarət altında qalır:Dəstək boruyu sabit mövqeyə məcbur etmək əvəzinə nəzərdə tutulmuş yerdəyişməni təmin edir.
- Yük paylanır:Dəstəyin düzgün seçilməsi boru dayaqlarında və qoşulmuş avadanlıqda həddindən artıq lokal yüklənmənin qarşısını almağa kömək edir.
Praktik boru kəməri dizaynında yaylı asılqan daha böyük dəstək sisteminin bir hissəsi kimi işləyir. Boru çəkmələri, sərt dayaqlar, bələdçilər, lövbərlər və digər komponentlər boru kəmərlərinin gərginliyinin təhlili və layihə tələblərinə uyğun olaraq birlikdə istifadə edilə bilər.
Əsas komponentlər hansılardır?
Yay asılqanının etibarlılığı onun yay qurğusu, korpusu, tənzimləmə mexanizmi və birləşmə aparatları arasındakı qarşılıqlı əlaqədən asılıdır. Tipik bir konfiqurasiya aşağıdakı komponentləri ehtiva edir:
| Komponent | Əsas funksiya | Tipik Material və ya Xüsusiyyət |
|---|---|---|
| Bahar Məclisi | Nəzarət olunan dəstəkləyici qüvvə təmin edir və hərəkətə uyğunlaşır | 60Si2MnA və ya 50CrVA yay poladı |
| Mənzil | Yay qurğusunu qoruyur və yerləşdirir | Q235B və ya Q345B karbon poladı |
| Tənzimləmə Vidası | Quraşdırma zamanı yükün və hündürlüyün tənzimlənməsinə imkan verir | Layihəyə uyğun polad konstruksiya |
| Asılqan Çubuğu və Aksesuarlar | Dəstəyi boru kəmərinə və quruluşa bağlayır | Layihə tələblərinə uyğun olaraq seçilir |
| Yer dəyişdirmə göstəricisi | Həqiqi hərəkət mövqeyini göstərir | Aydın şəkildə görünən kalibrlənmiş göstərici |
Standart konfiqurasiyalar quraşdırma şərtlərinə uyğun gəlmədikdə qoşulma ölçüləri və aksesuarları fərdiləşdirilə bilər. Bu, mövcud quraşdırma sahəsinin məhdud olduğu yerlərdə yenidənqurma layihələri və ya mürəkkəb boru rafları üçün xüsusilə vacibdir.
Əsas Performans Üstünlükləri Nələrdir?
İstilik Hərəkətinin Kompensasiyası
Əsas üstünlük, temperaturun dəyişməsi nəticəsində yaranan şaquli boru hərəkətini tənzimləmək qabiliyyətidir. Tianshun standart yay asma dizaynları seçilmiş konfiqurasiyadan asılı olaraq 50, 80, 120, 150 və 200 mm nominal yerdəyişmə variantlarını təmin edə bilər.
Nəzarət olunan Yük Dəstəyi
Sənaye boru kəmərləri əməliyyat zamanı proses mayeləri, izolyasiya və dəyişən xidmət şərtləri səbəbindən əhəmiyyətli dərəcədə ağırlaşa bilər. Düzgün təyin edilmiş yay qurğusu bütün əməliyyat dövrü ərzində idarə olunan dəstəyi saxlamağa kömək edir.
Azaldılmış vibrasiya ötürülməsi
Yayla dəstəklənən tənzimləmələr boru vibrasiyasının struktur elementlərə birbaşa ötürülməsini azaltmağa kömək edə bilər. Bu, fırlanan avadanlıqlar, buxar sistemləri, texnoloji avadanlıqlar və vibrasiya nəzarətinin vacib olduğu digər qurğular ətrafında dəyərli ola bilər.
Quraşdırma Çevikliyi
Tənzimləmə mexanizmləri quraşdırıcılara quraşdırma zamanı dəstək mövqeyini və yükü dəqiq tənzimləməyə imkan verir. Bu, tamamilə sərt dayaq quruluşu ilə müqayisədə sahənin düzülməsini sadələşdirə bilər.
Fərqli Layihələrə Uyğunluq
Yaylı asma qurğuları müxtəlif yüklər, səyahət tələbləri, materiallar, əlaqə növləri və ətraf mühit şəraiti ətrafında dizayn edilə bilər. Tianshun həmçinin xüsusi yük, yerdəyişmə, temperatur və əlaqə tələbləri üçün fərdi həllər təqdim edir.
Mühəndislər hansı texniki parametrləri yoxlamalıdır?
Yaylı asılqan sifariş etməzdən əvvəl mühəndislər yalnız boru diametrinə görə vahid seçməkdənsə, faktiki iş şəraitini yaratmalıdırlar. Aşağıdakı spesifikasiyalar xüsusilə vacibdir:
| Parametr | Tianshun İstinad Aralığı | Niyə vacibdir |
|---|---|---|
| İş yükü | 10 N–100.000 N | Tələb olunan dəstək qabiliyyətini müəyyənləşdirir |
| Nominal yerdəyişmə | 50-200 mm | Gözlənilən boru hərəkətinə uyğun olmalıdır |
| İşləmə temperaturu | -20°C-dən +450°C-dək | Material və yay seçiminə təsir göstərir |
| Bahar materialı | 60Si2MnA / 50CrVA | Mexanik və yorğunluq performansını dəstəkləyir |
| Korpus materialı | Q235B / Q345B | Struktur qoruma və dəstək təmin edir |
| Səthi müalicə | Epoksi sinklə zəngin örtük / isti daldırma sinkləmə | Korroziyadan qorunmanı yaxşılaşdırır |
| Tətbiq olunan Standartlar | ANSI/HG 20644, GB/T 17116, DIN 2545 | Məhsulu layihə spesifikasiyası ilə uyğunlaşdırmağa kömək edir |
Beynəlxalq EPC layihələri üçün mühəndislər həmçinin layihəyə xas standartları, material sertifikatlarını, yoxlama tələblərini və ya üçüncü tərəfin şahidliyini təyin edə bilərlər. Bu tələblər istehsala başlamazdan əvvəl təsdiqlənməlidir.
Yaylı asma dayaqları harada istifadə olunur?
Yay dayaqları, yük dəstəyinin idarə olunan istilik hərəkəti ilə birlikdə mövcud olduğu sənaye boru kəmərləri üçün uyğundur. Ümumi tətbiqlərə aşağıdakılar daxildir:
- İstilik elektrik stansiyasının buxar və su kəmərləri
- Atom elektrik stansiyasının köməkçi boru sistemləri
- Neft-kimya proses boru kəmərləri
- Neft emalı zavodu sobası və sütun boru kəmərləri
- LNG və LPG terminal boru kəmərləri
- Şəhər mərkəzi istilik şəbəkələri
- Əczaçılıq prosesi boru kəmərləri
- Qida emalı sanitar boru kəmərləri
- Yüksək temperatur və yüksək təzyiqli buxar xətləri
Kimya və neft-kimya obyektləri üçün səthin qorunması və material seçimi xüsusilə vacib ola bilər, çünki dayaq nəmə, aşındırıcı atmosferə və ya tələb olunan iş temperaturlarına məruz qala bilər.

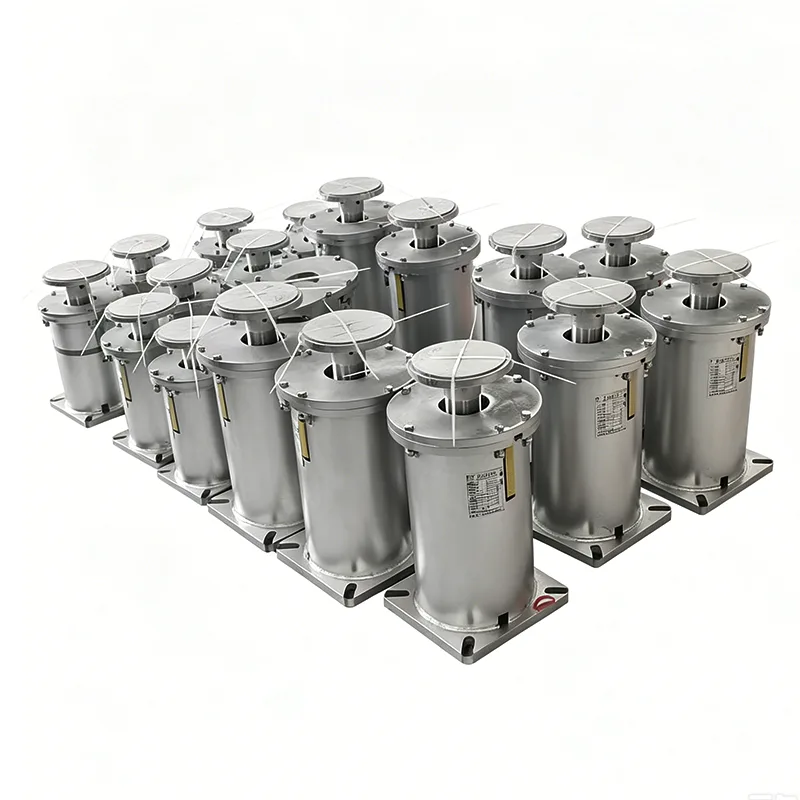

Dəyişən və Daimi Yay Dəstəyi: Fərq nədir?
Boru kəmərinin dəstək dizaynında ən vacib qərarlardan biri tətbiqin dəyişən və ya daimi yay konfiqurasiyası tələb etməsidir.
| Müqayisə | Dəyişən yay dəstəyi | Daimi Bahar Dəstəyi |
|---|---|---|
| Dəstəkləyici qüvvə | Yay hərəkət etdikcə dəyişir | Təxminən sabit qalmaq üçün nəzərdə tutulmuşdur |
| Tipik İstifadə | Orta istilik hərəkəti | Böyük hərəkət və ya ciddi yük dəyişdirmə tələbləri |
| Dizayn Baxışı | İcazə verilən yük dəyişikliyi | Səyahət boyu sabitliyi yükləyin |
| Tipik Tətbiq | Ümumi proses və kommunal boru kəmərləri | Əsas buxar və həssas avadanlıq birləşmələri |
Dəyişən yay dayağı, boru kəmərlərinin gərginliyi dizaynında dəstəkləyici qüvvənin dəyişməsinin məqbul qaldığı hallarda uyğun ola bilər. Birləşdirilmiş avadanlığın daha sıx icazə verilən yük dəyişikliyinə malik olduğu və ya əhəmiyyətli şaquli hərəkətin gözlənildiyi yerlərdə daimi yay quruluşu nəzərdən keçirilə bilər.
Düzgün seçim layihənin boru kəmərlərinin gərginliyinin təhlili, isti və soyuq yük şəraiti, hərəkət istiqaməti və avadanlıq başlığı məhdudiyyətlərinə əsaslanmalıdır.
Yaylı askı dayaqları necə sınaqdan keçirilir?
Keyfiyyətə zəmanət xüsusilə vacibdir, çünki yay askısı yükdaşıyan bir komponentdir. Sınaq yalnız xarici ölçüləri deyil, həm də material vəziyyətini, yayın performansını, yük davranışını və qoruyucu örtüyü yoxlamalıdır.
Tipik yoxlama və sınaq fəaliyyətlərinə aşağıdakılar daxildir:
- Vizual və ölçülü yoxlama
- Müsbət Material İdentifikasiyası (PMI), lazım olduqda
- Sərtlik testi
- Maqnit Hissəcik Testi və ya Maye Penetrant Testi
- Yay yükü sınağı
- Yükün yerdəyişməsi əyrisinin yoxlanılması
- Kaplama qalınlığının yoxlanılması
- Son montaj yoxlaması
Müvafiq sifarişlər üçün Zavod Sınaq Hesabatları və Material Test Hesabatları təqdim edilə bilər. Əlavə yoxlama tələb edən layihələr üçün üçüncü tərəfin yoxlanılması, şahidlərin yoxlanılması, materialların yoxlanılması, qaynaq NDT və ya göndərmə öncəsi yoxlama da müqavilə tələblərinə uyğun olaraq təşkil edilə bilər.
Doğru yay askı dəstəyini necə seçmək lazımdır?
Düzgün seçim mühəndislik məlumatlarından başlayır. Faydalı spesifikasiya paketi aşağıdakı məlumatları ehtiva etməlidir:
- Boru ölçüsü və konfiqurasiyası
- Əməliyyat və quraşdırılmış yüklər
- İsti və soyuq yük şəraiti
- Gözlənilən şaquli yerdəyişmə
- Hərəkət istiqaməti
- İşləmə və dizayn temperaturu
- Tələb olunan montaj quruluşu
- Bağlantı ölçüləri
- Material və örtük tələbləri
- Tətbiq olunan dizayn və yoxlama standartları
Mürəkkəb sistemlər üçün boru kəmərlərinin gərginliyinin izometrik və ya müvafiq dəstək cədvəlinin təmin edilməsi asılqan seçiminin dəqiqliyini əhəmiyyətli dərəcədə artıra bilər. Mühəndislər daha sonra dəyişən yayın, sabit yayın və ya başqa bir dəstək quruluşunun uyğun olub olmadığını qiymətləndirə bilərlər.
Standart ölçülər uyğun olmadıqda, xüsusi hazırlanmış yay asma həllərinə xüsusi yük tutumları, qeyri-standart birləşmələr, xüsusi quraşdırma ölçüləri, korroziyaya davamlı materiallar və yüksək və ya aşağı temperatur mühitləri üçün dizaynlar daxil ola bilər.
Yaylı Askı Dəstəyi Haqqında Tez-tez Verilən Suallar
1. Yaylı asılqan dəstəyinin əsas məqsədi nədir?
Onun əsas məqsədi istilik genişlənməsi və büzülməsi nəticəsində yaranan idarə olunan şaquli hərəkətə imkan verərkən boru kəməri yüklərini dəstəkləməkdir. O, həmçinin vibrasiya ötürülməsini azaltmağa və əməliyyat zamanı daha sabit dəstək vəziyyətini saxlamağa kömək edə bilər.
2. Tianshun yay asma dayaqları hansı yük aralığını idarə edə bilər?
İstinad edilən standart məhsul çeşidi 10 N-dən 100.000 N-ə qədər iş yüklərini əhatə edir. Faktiki seçim borunun iş şəraitindən, yük tələblərindən, səyahətdən və layihə dizayn məlumatlarından asılıdır.
3. Yaylı asılqan nə qədər yerdəyişməni qəbul edə bilər?
Standart nominal yerdəyişmə seçimlərinə 50 mm, 80 mm, 120 mm, 150 mm və 200 mm daxildir. Fərdi səyahət tələbləri faktiki boru kəmərinin hərəkətinə görə qiymətləndirilə bilər.
4. Yay montajı üçün adətən hansı materiallardan istifadə olunur?
Ümumi yay materiallarına 60Si2MnA və 50CrVA daxildir. Korpus materiallarına Q235B və Q345B karbon poladı daxil ola bilər, səthi emalda isə epoksi sinklə zəngin örtüklər və ya isti daldırma sinkləmə istifadə edilə bilər.
5. Daimi yay dəstəyi nə vaxt nəzərə alınmalıdır?
Boru kəməri əhəmiyyətli şaquli hərəkətlə qarşılaşdıqda və ya birləşdirilmiş avadanlıq nəzərdə tutulmuş səyahət boyu təxminən sabit qalması üçün dəstəkləyici qüvvə tələb etdikdə daimi yay dəstəyi nəzərdən keçirilə bilər. Yekun seçim boru kəmərlərinin gərginliyinin təhlili və layihə tələblərinə uyğun olmalıdır.
6. Yaylı asılqan dayaqları fərdiləşdirilə bilərmi?
Bəli. Fərdiləşdirmə yük və yerdəyişmə tələblərini, material seçimini, əlaqə növlərini, quraşdırma ölçülərini, ətraf mühit şəraitini və digər layihəyə xas tələbləri əhatə edə bilər.
Fərdi Yaylı Askı Həllini əldə edin
Etibarlı yay dəstəyi sistemi dəqiq mühəndislik məlumatları, müvafiq material seçimi, nəzarət edilən istehsal və sənədləşdirilmiş sınaqdan başlayır. Tianshun yay dəstəyi istehsal təcrübəsini sənaye boru kəmərləri tətbiqləri üçün fərdiləşdirilmiş mühəndislik xidmətləri ilə birləşdirir. Əgər enerji, neft-kimya, neft emalı zavodu, LNG, istilik, əczaçılıq və ya digər boru kəmərləri layihəsi planlaşdırırsınızsa, yük, yerdəyişmə, temperatur, əlaqə və kəmiyyət tələblərinizi mühəndis qrupu ilə bölüşün. Tianshun Spring Hanger Support və ya haqqında daha çox məlumat əldə edinbizimlə əlaqə saxlayınlayihə üçün xüsusi tövsiyə və kotirovka üçün.
