Tyanşun, sənaye boru kəməri komponentləri, təchizat istehsalçısıMetal körüklü genişləndirici birləşməistilik genişlənməsini təmin etmək, boru kəmərinin hərəkətini udmaq və tələbkar sənaye şəraitində etibarlı əməliyyatı dəstəkləmək üçün hazırlanmış həllər. Müvafiq körük materialını, hərəkət konfiqurasiyasını və təzyiq dərəcəsini seçməklə mühəndislər boru kəmərlərinin həddindən artıq gərginliyini azalda, qoşulmuş avadanlıqları qoruya və sənaye boru kəmərləri sistemlərinin uzunmüddətli performansını yaxşılaşdıra bilərlər.

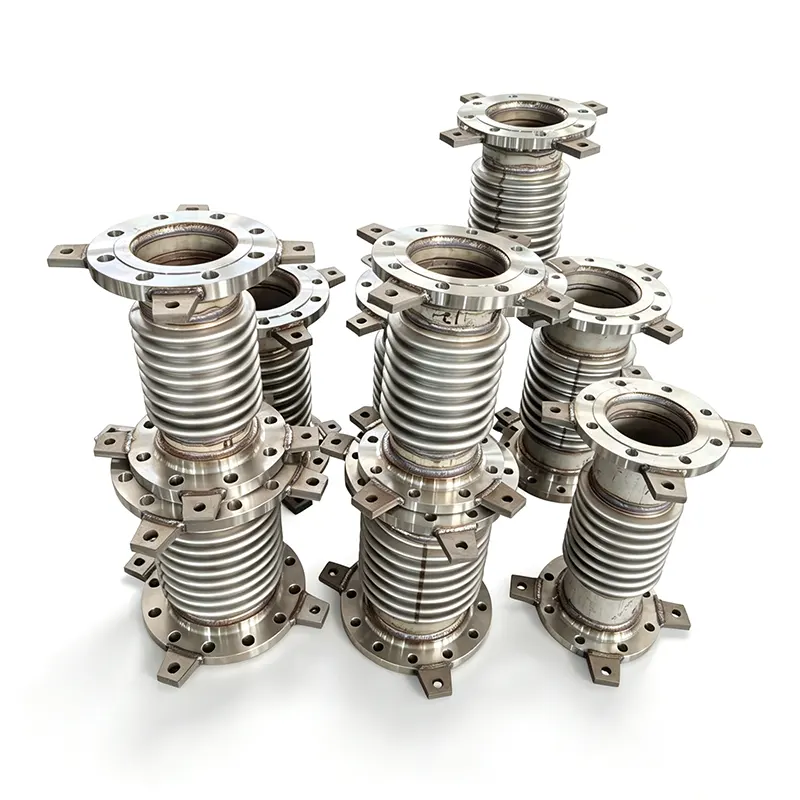

Metal körüklü genişləndirici birləşmə temperaturun dəyişməsi, mexaniki yerdəyişmə və seçilmiş əməliyyat yüklərinin səbəb olduğu ölçü dəyişikliklərini kompensasiya edən çevik boru komponentidir. Onun büzməli metal körükləri dizayndan asılı olaraq eksenel, yanal və ya açısal hərəkəti təmin edə bilər. Ümumi tətbiqlərə elektrik istehsalı, neft-kimya emalı, mərkəzi istilik, suyun təmizlənməsi və sənaye istehsalı daxildir. Düzgün birləşmənin seçilməsi iş təzyiqinin, temperaturun, mayenin uyğunluğunun, hərəkət tələblərinin, yorğunluğun ömrünün və quraşdırma şəraitinin diqqətlə qiymətləndirilməsini tələb edir. Bu təlimat metal körüklü genişləndirici birləşmələrin necə işlədiyini izah edir, ümumi konfiqurasiyaları müqayisə edir, material seçimi mülahizələrini təsvir edir və sənaye alıcılarının Tianshun kimi ixtisaslı təchizatçı ilə müzakirə etməli olduqları keyfiyyət yoxlamalarını vurğulayır.
Metal körüklü genişləndirici birləşmə tələb olunan təzyiq sərhədini qoruyarkən hərəkəti təmin etmək üçün boru sistemində quraşdırılmış çevik bağlayıcıdır. Onun əsas komponenti bir sıra büzmələrlə əmələ gələn nazik divarlı metal körükdür. Bu büzmələr bütün borunun sərbəst hərəkətini tələb etmədən idarə olunan deformasiyaya imkan verir.
İstilik yerdəyişməsini ətrafdakı komponentlərə ötürən sərt boru birləşməsindən fərqli olaraq, düzgün işlənmiş genişləndirici birləşmə hərəkət üçün təyin edilmiş yer təmin edir. Bu, boru ankerlərinə, dayaqlara, nasoslara, klapanlara və istilik dəyişdiricilərinə ötürülən yükləri idarə etməyə kömək edir.
Tipik bir montaj aşağıdakıları əhatə edə bilər:
Müvafiq tikinti boru kəmərinin planına, iş mühitinə və mühəndislik hesablamalarına bağlıdır. Məhsul haqqında məlumat üçün Tianshun Metal Körük Genişləndirici Birgə məhsul səhifəsinə daxil olun.
Sənaye boru kəmərləri temperaturu yüksəldikdə genişlənir və soyuduqda daralır. Avadanlığın vibrasiyası, quraşdırma dözümlülüyü və struktur yerdəyişməsi əlavə hərəkətə səbəb ola bilər. Bu dəyişikliklər lazımi qaydada yerinə yetirilmədikdə, boru kəmərlərində və qoşulmuş avadanlıqlarda gərginliyi artıra bilər.
Büzməli körüklər nəzərdə tutulmuş hərəkət hədləri daxilində elastik şəkildə deformasiyaya uğrayaraq yerdəyişmənin müəyyən hissəsini udur. Birgə konfiqurasiyadan asılı olaraq, hərəkət bir istiqamətdə və ya istiqamətlərin birləşməsi ilə baş verə bilər.
Təzyiq təzyiqi başqa bir vacib məsələdir. Körükün effektiv sahəsinə təsir edən daxili təzyiq, sistemin dizaynı ilə məhdudlaşdırılmalı və ya balanslaşdırılmalı olan bir qüvvə yarada bilər. Tətbiqdən asılı olaraq ankerlər, bələdçilər, bağlama çubuqları və təzyiq balanslaşdırılmış konfiqurasiyalar tələb oluna bilər.
Nəticə etibarilə, metal körüklü genişləndirici birləşmə təcrid olunmuş aksesuar kimi deyil, ümumi boru kəmərinin elastikliyi və gərginlik təhlilinin bir hissəsi kimi seçilməlidir.
Metal körüklü genişləndirici birləşmələr isti və soyuq boru sistemlərində hesablanmış istilik yerdəyişmələrini təmin edir. Bu, birləşmənin düzgün ölçüdə olması və quraşdırılması şərtilə, məhdud genişlənmə və büzülmə nəticəsində yaranan həddindən artıq yükləri azaltmağa kömək edə bilər.
Nəzarət olunmayan boru kəmərləri yükləri nasos ucluqlarına, klapan birləşmələrinə, turbin interfeyslərinə və istilik dəyişdirici birləşmələrinə təsir göstərə bilər. Düzgün işlənmiş genişləndirici birləşmə, boru kəməri quruluşunda müəyyən edilmiş hərəkətə icazə verməklə bu yükləri idarə etməyə kömək edə bilər.
Paslanmayan polad və seçilmiş yüksək alaşımlı körük materialları təzyiq, temperatur və proses mühitinin müxtəlif birləşmələri üçün təyin edilə bilər. Müvafiq material dərəcəsi faktiki kimyəvi təsirə və iş şəraitinə qarşı təsdiq edilməlidir.
Eksenel, universal, menteşeli, gimbal və təzyiq balanslı dizaynlar hərəkəti təmin etmək üçün müxtəlif yollar təqdim edir. Bu, mühəndislərə hər bir tətbiq üçün bir dizayna güvənməkdənsə, birgə konfiqurasiyanı boru kəmərinin planına uyğunlaşdırmağa imkan verir.
Bu üstünlüklər düzgün mühəndislikdən, material uyğunluğundan, uyğun dayaqlardan və istehsalçının quraşdırma tələblərinə riayət edilməsindən asılıdır. Genişləndirici birləşmə qeyri-adekvat boru dəstəyini və ya yanlış dizayn edilmiş anker sistemini kompensasiya edə bilməz.
Fərqli genişləndirici birləşmə konfiqurasiyaları fərqli hərəkət və təzyiq tələblərinə xidmət edir. Bu fərqləri başa düşmək alıcılara uyğun məhsulu təyin etməyə kömək edir.
| Birgə növü | İlkin Hərəkət qabiliyyəti | Tipik dizaynın nəzərə alınması |
|---|---|---|
| Eksenel genişləndirici birləşmə | Eksenel sıxılma və uzadılması | Boru sistemini idarə etmək üçün uyğun lövbərlər və bələdçilər tələb olunur. |
| Universal genişləndirici birləşmə | Əsasən yanal hərəkət, dizayndan asılı olaraq bucaq qabiliyyəti ilə | Mərkəzi makara ilə birləşdirilən iki körük daha çox hərəkət çevikliyini təmin edir. |
| Menteşəli genişləndirici birləşmə | Müəyyən bir müstəvidə bucaq hərəkəti | Menteşə aparatı hərəkətə nəzarət edir və təzyiqin qarşısını almağa kömək edir. |
| Gimbal genişləndirici birləşmə | Çoxlu müstəvilərdə bucaq hərəkəti | Gimbal aparatı təzyiqi idarə edərkən fırlanmaya nəzarət edir. |
| Təzyiq balanslaşdırılmış genişləndirici birləşmə | Xüsusi konfiqurasiyaya uyğun olaraq hərəkət | Ənənəvi məhdudiyyətin uyğun olmadığı yerlərdə təzyiq itkisini tarazlaşdırmaq üçün nəzərdə tutulmuşdur. |
| Xarici təzyiqli genişləndirici birləşmə | Dizayndan asılı olaraq eksenel hərəkət | Əhəmiyyətli eksenel sıxılma qabiliyyəti tələb edən tətbiqlər üçün uyğun ola bilər. |
Hər bir konfiqurasiyanın hərəkət qabiliyyəti onun həndəsəsindən, körük konstruksiyasından, təzyiqdən, temperaturdan və yorğunluq tələblərindən asılıdır. Mühəndislər yoxlanılmadan fərdi hərəkət reytinqlərini əlavə etməkdənsə, icazə verilən birləşmiş hərəkətləri təsdiqləməlidirlər.
Material seçimi korroziya müqavimətinə, temperatur qabiliyyətinə, elastikliyə və yorğunluq performansına təsir göstərir. Düzgün spesifikasiya proses mühitini, eləcə də əməliyyat zamanı yaşanan mexaniki şəraiti nəzərə almalıdır.
Tyanşun-un dərc olunmuş məhsul məlumatı aşağıdakı tipik variantları sadalayır. Bunlar istinad diapazonlarıdır və hər dizayn üçün eyni vaxtda qiymətləndirmə kimi şərh edilməməlidir.
| Parametr | Nəşr edilmiş Tipik Aralıq və ya Seçim | Alıcılar nəyi təsdiq etməlidirlər |
|---|---|---|
| Nominal diametr | DN50–DN3000; daha böyük və ya qeyri-standart ölçülər nəzərə alına bilər | Faktiki əlaqə ölçüsü, üz-üzə uzunluq və rəsm tələbləri |
| Dizayn təzyiqi | PN10, PN16, PN25, PN40 | Müəyyən edilmiş iş temperaturunda təzyiq dərəcəsi |
| Dizayn temperaturu | -196°C-dən +800°C-dək | Seçilmiş material və tikinti üçün icazə verilən temperatur |
| Körük materialı | SS304, SS316L, Inconel 625 və digər seçimlər | Korroziyaya uyğunluq və materialın sertifikatlaşdırılması |
| Əlaqələr | Flanşlı və ya qaynaqlı uclar | Tətbiq olunan flanş standartı, ölçüləri və qaynaq tələbləri |
| Yorğunluq həyatı | Müəyyən edilmiş dizaynlar üçün 1000, 3000 və ya 5000 dövrə | Həqiqi hərəkət və təzyiq şəraitində hesablanmış dövrün ömrü |
Seçilmiş birləşmə üçün faktiki icazə verilən təzyiq, temperatur və hərəkət yoxlanılmalıdır. Bu parametrlər bir-birindən asılıdır və bir kateqoriyada ən tələbkar dəyər digər iş şəraiti dəyişdikdə avtomatik olaraq tətbiq edilmir.
Metal körüklü genişləndirici birləşmələr idarə olunan boru kəmərlərinin hərəkəti və etibarlı mühafizənin vacib olduğu sənaye sahələrində istifadə olunur.
Hər bir tətbiq üçün mühəndislər mayenin tərkibini, dizayn təzyiqini, işləmə temperaturunu, işə salma və söndürmə dövrlərini, vibrasiyanı və potensial keçici yükləri qiymətləndirməlidirlər. Bu detallar metal körük birləşməsinin uyğun olub olmadığını və hansı konfiqurasiyanın göstərilməli olduğunu müəyyənləşdirir.
Etibarlı seçim prosesi dəqiq əməliyyat məlumatlarından başlayır. Yalnız nominal boru diametrinə əsaslanan birləşmənin seçilməsi qeyri-adekvat hərəkət qabiliyyətinə və ya uyğun olmayan təzyiq dərəcəsinə səbəb ola bilər.
Tyanşun standart və fərdiləşdirilmiş metal körüklü genişləndirmə birləşmə variantlarını təqdim edir. Qeyri-standart sistemlər üçün boru kəmərlərinin çertyojlarını və əməliyyat məlumatlarını paylaşmaq mühəndis qrupuna tələb olunan konfiqurasiya və spesifikasiyaları qiymətləndirməyə kömək edir.
Düzgün dizayn edilmiş genişləndirici birləşmə səhv quraşdırıldıqda və ya müəyyən edilmiş həddən kənarda hərəkətə məruz qaldıqda vaxtından əvvəl sıradan çıxa bilər. Buna görə quraşdırma və texniki xidmət təsdiq edilmiş çertyojlara və istehsalçının təlimatlarına əməl etməlidir.
Xidmət zamanı görünən deformasiya, korroziya, sızma, qeyri-adi vibrasiya və qoruyucu komponentlərin zədələnməsini yoxlayın. Yorğunluq müddətinə və ya hərəkət qabiliyyətinə təsir edə biləcək iş şəraitindəki hər hansı dəyişikliyi nəzərdən keçirin. Yoxlama intervalları xidmətin şiddətinə, avadanlığın kritikliyinə və müvafiq texniki xidmət proqramına əsaslanmalıdır.
Yüksək təzyiq, yüksək temperatur və ya təhlükəli mühit sistemləri üçün yoxlama və təmir müvafiq təhlükəsizlik prosedurlarına uyğun olaraq ixtisaslı işçilər tərəfindən aparılmalıdır. Zədələnmiş körük müvafiq mühəndislik qiymətləndirməsi olmadan istismara qaytarılmamalıdır.
Onun əsas məqsədi boru kəməri sistemi vasitəsilə ötürülən yükləri idarə etməyə kömək edərkən, istilik genişlənməsi, büzülməsi və ya digər yerdəyişmə nəticəsində yaranan müəyyən boru hərəkətini təmin etməkdir.
Eksenel genişləndirici birləşmə, ilk növbədə, boru mərkəzi xətti boyunca sıxılma və uzantıları yerləşdirir. Universal genişləndirici birləşmə, dizaynından asılı olaraq əlavə bucaq qabiliyyəti ilə daha çox yanal hərəkəti təmin etmək üçün mərkəzi makara ilə ayrılmış iki körük elementindən istifadə edir.
Hər bir tətbiq üçün ən yaxşı material yoxdur. SS304, SS316L, SS321, Inconel 625 və digər ərintilər müxtəlif şərtlərdə uyğun ola bilər. Seçim maye uyğunluğu, temperatur, təzyiq, yorğunluq tələbləri və istehsalçının mühəndis qiymətləndirməsinə əsaslanmalıdır.
Xidmət müddəti hərəkət dövrlərinin sayı və böyüklüyündən, təzyiqdən, temperaturdan, korroziyadan, vibrasiyadan, quraşdırma keyfiyyətindən və texniki xidmətdən asılıdır. Universal xidmət müddəti təxmininə əsaslanmaq əvəzinə, göstərilən əməliyyat zərfi üçün yorğunluq müddəti hesablamasını tələb edin.
Xeyr. Genişləndirici birləşmələr ümumiyyətlə uyğun boru dayaqlarına, ankerlərə və bələdçilərə olan ehtiyacı əvəz etmir. Bu komponentlər borunun çəkisini, düzülməsini və hərəkətini idarə edir ki, birləşmə öz dizayn sərhədləri daxilində işləsin.
Tyanşun-un məhsul məlumatı standart və fərdi dizaynları, o cümlədən qeyri-standart ölçüləri və müxtəlif material seçimlərini təsvir edir. Alıcılar texniki imkanları təsdiqləmək və dizayna uyğun qiymət təklifi əldə etmək üçün çertyojları, əməliyyat şərtlərini, hərəkət tələblərini və əlaqə detallarını təqdim etməlidirlər.
Metal körüklü genişləndirici birləşmə istilik hərəkətini təmin etməli, yerdəyişməni idarə etməli və birləşdirilmiş avadanlıqları həddindən artıq mexaniki yüklərdən qorumalı olan sənaye boru kəmərləri sistemlərində vacib komponentdir. Etibarlı performans düzgün quraşdırma və dəstək dizaynını təmin edərkən düzgün körük materialı, hərəkət konfiqurasiyası, təzyiq dərəcəsi və yorğunluq müddətinin seçilməsindən asılıdır. Tianshun bir sıra sənaye boru kəməri tələbləri üçün standart və fərdiləşdirilmiş həllər təklif edir, materialın izlənməsi və məhsul məlumatında təsvir edilən yoxlama variantları. Layihəniz üçün uyğun konfiqurasiyanı müəyyən etmək üçün Tianshun Metal Körüklü Genişləndirici Birgə spesifikasiyalarını nəzərdən keçirin vəbizimlə əlaqə saxlayınmaterial seçimi, fərdi dizayn və boru kəməri sisteminizə uyğunlaşdırılmış həlli müzakirə etmək üçün əməliyyat parametrləriniz, texniki təsvirlər və satınalma tələbləri ilə.
