Hidravlik qadağalar boru kəmərləri sistemlərini və avadanlıqlarını seysmik hadisələr, su çəkici, buxar çəkici, külək küləkləri və nasosun keçidi kimi qəfil dinamik yüklərdən qorumaq üçün istifadə olunan sürətə həssas məhdudlaşdırıcı cihazlardır, eyni zamanda istilik genişlənməsi və büzülməsi nəticəsində maneəsiz yavaş hərəkət etməyə imkan verir. Boru çəkisini daşıyan yay dayaqlarından fərqli olaraq, hidravlik snubbers normal iş şəraitində heç bir statik yük daşımır; onlar yalnız boru sürəti əvvəlcədən təyin edilmiş həddi aşdıqda işə düşürlər.
Yangzhou Tianshun Boru Kəməri Texnologiyasıenerji istehsalı, neft-kimya və nüvə boru kəmərləri sistemlərində istifadə üçün nəzərdə tutulmuş hidravlik qapaqlar istehsal edir. Hər bir vahid möhürlənmiş silindr daxilində hidravlik maye ilə hərəkət edən bir pistondan istifadə edir. Yavaş sürətlərdə - istilik artımına xasdır - maye kalibrlənmiş dəliklərdən sərbəst keçir və tıxac cüzi müqavimət göstərir. Qəfil hadisə borunu tətik sürətindən daha sürətli hərəkət etdirdikdə, deşik axını məhdudlaşdırılır, mayenin təzyiqi artır və snubber dinamik yükü bina strukturuna ötürərək sərt məhdudlaşdırıcı rejimə keçir.

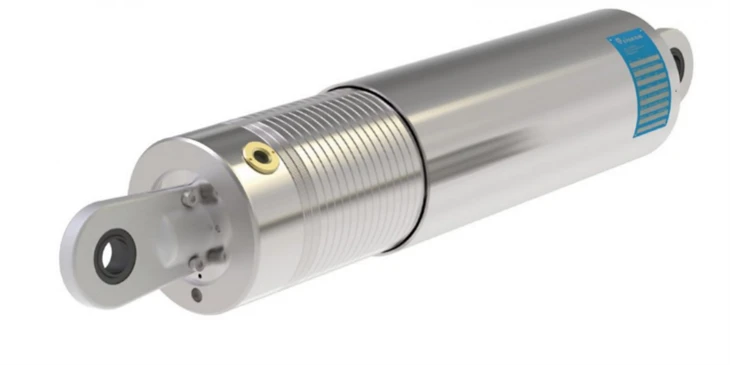

Bizim standart hidravlik snubbers karbon polad və ya yüngül lehimli polad silindr, korroziyaya davamlı örtüklü bərkimiş porşen çubuğu və geniş temperatur diapazonu üçün qiymətləndirilmiş yüksək performanslı hidravlik maye ilə xarakterizə olunur. Ucu birləşmələr çubuq gözü, çəngəl, top birləşməsi və yivli uclar da daxil olmaqla bir neçə konfiqurasiyada mövcuddur və istənilən istiqamətə - üfüqi, şaquli və ya bucaqlı quraşdırmaya imkan verir.
Hər bir snubber zavodda doldurulur, möhürlənir və əvvəlcədən sınaqdan keçirilir. Daxili istilik kompensasiyası ətraf mühitin temperaturunun dəyişməsi səbəbindən mayenin həcminin dəyişməsinə şərait yaradır, normal xidmətdə yanlış bloklanmanın və ya arzuolunmaz yüklənmənin qarşısını alır.
Yükgötürmə qabiliyyəti xüsusi ağır yük qurğuları üçün təxminən 5 kN-dən 500 kN-ə qədər və daha yüksəkdir. Standart vuruşlara 100 mm, 150 mm, 200 mm, 300 mm və 500 mm daxildir, daha uzun vuruşlar istəyə görə mümkündür. Tətik sürəti - tıxacın sərbəst hərəkətdən məhdudiyyətə keçid sürəti - adətən layihənin spesifikasiyasından asılı olaraq 5 mm/s ilə 50 mm/s arasında kalibrlənir və fərdi quraşdırma tələblərinə uyğun olaraq tənzimlənə bilər.
Standart qurğular üçün iş temperaturu diapazonu -40°C ilə +120°C arasındadır, yüksək temperatur variantları və xüsusi tətbiqlər üçün nüvə dərəcəli mayelər mövcuddur.
Hidravlik snubberslərimiz MSS SP-69, ASME B31.1, ASME B31.3 və nüvə xidməti üçün IEEE tələbləri daxil olmaqla, müvafiq beynəlxalq standartlara uyğun dizayn edilmiş və sınaqdan keçirilmişdir. Hər bir bölmə göndərilməzdən əvvəl funksional sınaqdan, təzyiq testindən və sızma testindən keçir. Nüvə və yüksək spesifik layihələr üçün biz tələb olunduqda dövr testi, ətraf mühitin yaşlanması və seysmik kvalifikasiya hesabatları daxil olmaqla tam ixtisas sənədlərini təqdim edə bilərik.
Hidravlik qapaqlar boru sisteminin istilik şəraitində sərbəst hərəkət etməli olduğu, lakin dinamik hadisələrə qarşı məhdudlaşdırılmalı olduğu yerdə təyin edilir. İlkin qurğulara istilik və nüvə elektrik stansiyalarında magistral buxar xətləri və qidalandırıcı su kəmərləri, reaktor soyuducu dövrələri, LNG və LPG ötürmə xətləri, neft emalı sobasının çıxış boruları, yüksək təzyiqli texnoloji xətlər və seysmik zonalarda ölkələrarası boru kəmərləri daxildir.
Hidravlik snubbers demək olar ki, həmişə hərtərəfli boru dəstək sxeminin bir hissəsidir və onları əvəz etmək əvəzinə digər komponentlərlə birlikdə işləyir. Dəyişən yaylı asılqanlar və daimi yaylı asılqanlar borunun ağırlığını daşıyır və yavaş istilik hərəkətini təmin edir, snubbers isə eyni və ya bitişik dayaq nöqtələrində paralel dinamik məhdudiyyəti təmin edir. Metal körüklərin genişləndirici birləşmələri ilə təchiz edilmiş xətlərdə snubbers körükləri keçici hadisələr zamanı həddindən artıq genişlənmədən və ya həddindən artıq sıxılmadan qoruyur.
Bizim daha geniş məhsul çeşidimiz tam boru kəməri dəstəyi və çeviklik paketini əhatə edir: bütün növ yay dayaqları və yay asılqanları, sərt boru dayaqları, boru ayaqqabısı dayaqları, soyuq və isti xidmət üçün əvvəlcədən izolyasiya edilmiş boru dayaqları və genişləndirici birləşmələrin tam xətti. Bu, EPC podratçılarına və son istifadəçilərə koordinasiyanı və keyfiyyət hesabatlılığını sadələşdirərək tək istehsalçıdan snubbers, dəstəklər və genişləndirmə komponentləri əldə etməyə imkan verir.

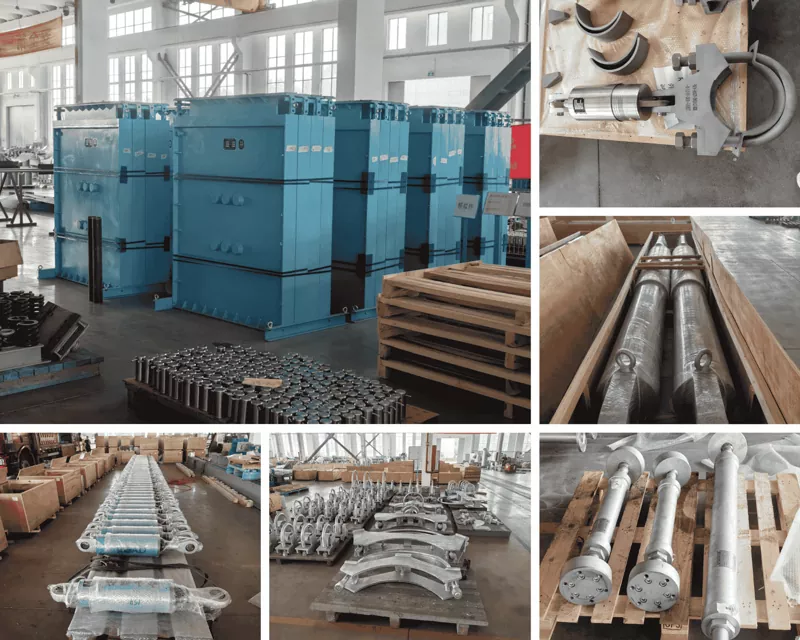

Hər bir hidravlik snubber ISO 9001:2015 keyfiyyət idarəetmə sistemimiz altında öz müəssisəmizdə yığılır və sınaqdan keçirilir. Biz müştərilərə ölçü yardımı, quraşdırma təlimatları və planlaşdırılmış texniki xidmət tövsiyələri ilə dəstək veririk. Kataloq vahidləri üçün standart çatdırılma müddəti üç-beş həftədir, qabaqcadan razılaşdırılmaqla sürətləndirilmiş istehsal mümkündür. 45-dən çox ölkəni boru kəməri komponentləri ilə təchiz etmək üzrə 14 ildən artıq təcrübəmizlə biz dünya üzrə kritik infrastruktur layihələri üçün həm hazır, həm də tam fərdi snubber həlləri təqdim edirik.
Hidravlik snubber və yaylı asılqan arasındakı fərq nədir?
Yay asılqanları, istilik hərəkətinə imkan verərkən borunun ağırlığını daşıyan yükdaşıyan dayaqlardır. Hidravlik snubbers heç bir statik yük daşımır; onlar yavaş istilik sürətlərində sərbəst hərəkət edən, lakin zəlzələ və ya su çəkici kimi qəfil dinamik hadisə baş verdikdə sərt şəkildə bağlanan məhdudlaşdırıcı cihazlardır. İkisi tez-tez eyni boru yerində birlikdə quraşdırılır.
"Tiklama sürəti" nə deməkdir?
Tətik sürəti və ya kilidləmə sürəti, tıxacın aşağı müqavimətli sərbəst hərəkətdən sərt məhdudlaşdırma rejiminə keçdiyi piston sürətidir. Daxili axın dəliklərinin ölçüsünü tənzimləməklə kalibrlənir. Tipik dəyərlər 5 mm/s ilə 50 mm/s arasında dəyişir, normal istilik artımı heç vaxt tətik sürətinə çatmasın, lakin dinamik hadisələr həmişə onu aşsın.
Hidravlik tıxaclara qulluq tələb olunurmu?
Bəli, amma uzun fasilələrlə. Normal iş şəraitində biz hər üç-beş ildən bir yoxlamanı və hər on ildən bir mayenin dəyişdirilməsi və möhürün yenilənməsi daxil olmaqla tam təmiri tövsiyə edirik. Xidmət müddəti temperatur, dövr sayı və ətraf mühit şəraitindən asılı olaraq dəyişir. Ciddi xidmət və ya nüvə tətbiqləri layihənin spesifikasiyası üzrə daha qısa yoxlama intervallarına əməl edir.
Snubber istənilən istiqamətdə quraşdırıla bilərmi?
Bəli. Hidravlik snubbers istənilən oriyentasiyada - üfüqi, şaquli və ya maili - fəaliyyət göstərir, çünki piston cazibə qüvvəsindən asılı olmayaraq təmiz eksenel gərginlik və sıxılma şəraitində fəaliyyət göstərir. Son birləşmələr (yapışqan, top birləşməsi, çubuq gözü) quraşdırma bucağına və struktur əlavə növünə uyğun olaraq seçilir.
Boru sistemim üçün hidravlik çəngəlin ölçüsünü necə təyin edə bilərəm?
Ölçü, snubberin saxlamalı olduğu maksimum dinamik yükə və dibinə enmədən yerləşdirməli olduğu ümumi termal vuruşa əsaslanır. Dinamik yüklər adətən seysmik, su çəkici və ya külək yükü vəziyyətlərində boru gərginliyi təhlilindən əldə edilir. Əgər gözlənilən yükü, tələb olunan vuruşu, iş temperaturunu və müvafiq layihə kodunu təqdim etsəniz, mühəndislik komandamız ölçülərin təyin edilməsində kömək edə bilər.
