Buxar boru kəmərləri işə salma və dayandırma mərhələlərində kəskin temperatur fərqləri ilə qarşılaşır və yüksək temperaturlu mühitlər əhəmiyyətli istilik uzanma yerdəyişməsi yaradır. Boru kəmərinin ölü çəkisi, media çəkisi və dəyişən yüklər eyni vaxtda hərəkət edir. Adi dəyişən yay dayaqları kifayət qədər təzyiq və istiliyədavamlı gücə malik deyil; uzun müddətli əməliyyat asanlıqla yayın boşalmasına, yükün sapmasına və korpus deformasiyasına gətirib çıxarır ki, bu da boru kəmərinin birləşməsinin yırtılması və vahid yükünün azalması və ya bağlanması ilə nəticələnə bilər.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

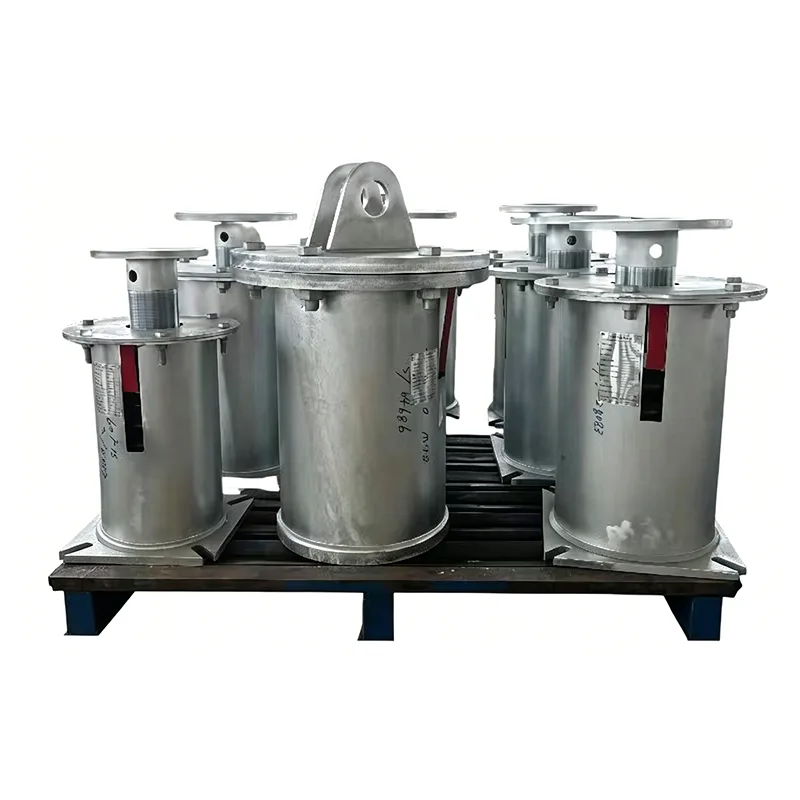

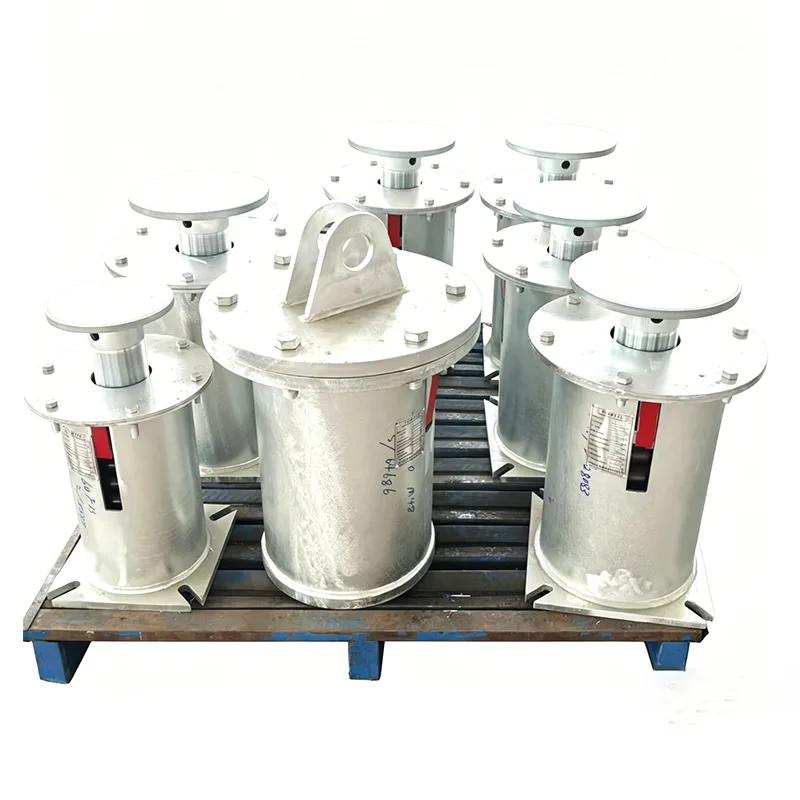

Buxar Borusu Dəyişən Yay Dəstəyi, istilik enerjisi, mərkəzi istilik və neft-kimya zavodlarında buxar boru kəmərlərinin uzunmüddətli fasiləsiz istismarı tələblərinə cavab verən buxar xidməti üçün xüsusi olaraq hazırlanmışdır. 2012-ci ildə istehsala başladığımız gündən biz irimiqyaslı buxar layihələri üçün 400-dən çox dayaq dəstini təchiz etmişik və ən uzun yerində xidmət müddəti 13 ilə çatır.

Məhsulun Texniki Spesifikasiyası

Struktur Tərkibi və Əməliyyat Prinsipi

Buxar Borusu Dəyişən Yay Dəstəkləri iki konstruktiv tipdə mövcuddur: yuxarıdan asılmış və altdan dəstəklənən. Onlar elastik yay deformasiyası vasitəsilə boru kəmərinin şaquli istilik yerdəyişməsini kompensasiya edir, əyilmə diapazonu daxilində sabit idarə olunan yük dəyişməsini təmin edir.

Bütün komponentlər yüksək temperatur şəraitinə uyğun materiallardan hazırlanır:

1.Yüksək temperaturlu lehimli sıxılma yayları

2.Qalınlaşmış təzyiq daşıyan korpuslar

3. İstiliyədavamlı tənzimləyici vint çubuqları

4.Metal yerdəyişmə miqyaslı lövhələr

5.Yüksək möhkəm döymə qaldırıcı qapaqlar və altlıqlar

6.İkili anti-gevşetmə kilidləmə birləşmələri

Quraşdırma yükü zavodda əvvəlcədən kalibrlənir. Boru kəmərləri artan temperaturla genişləndikcə, yaylar sinxron şəkildə genişlənir və büzülür, boru kəməri yüklərini bərabər şəkildə saxlayır və qaynaq tikişləri və avadanlıq ucluqlarında gərginliyi azaldır.

Qiymətləndirilmiş Material Uyğunluq Cədvəli

Üç material konfiqurasiyası Buxar Borusu Dəyişən Yay Dəstəklərinin faktiki iş şəraitinə uyğun olaraq buxar temperaturu ilə təsnif edilir:

Bütün xammallar ixtisaslı polad zavodlarından orijinal dəyirman MTC sertifikatları ilə gəlir. Hər polad partiyası üç təkrar yoxlamadan keçir: spektroskopiya, dartılma sınağı və zərbə sınağı. EEAT audit tələblərinə cavab vermək üçün sənədlərin tam izlənilməsi təmin edilir.

Tam Seriya Spesifikasiya Cədvəli

Tipik Tətbiq Ssenariləri

Buxar Borusu Dəyişən Yay Dəstəkləri əsasən əsas buxar xətlərində yerləşdirilir:

▶  Kömür və qazla işləyən istilik elektrik stansiyalarında əsas buxar, təkrar qızdırılan buxar və qida suyu boru kəmərləri

▶  Neft emalı zavodlarında sobalar və krekinq qurğuları üçün yüksək temperaturlu buxar ötürmə xətləri

▶  Böyük şəhər rayonlarının istiləşməsi üçün əsas yüksək temperaturlu buxar şəbəkələri

▶  Biokütlə və tullantıdan enerjiyə çevrilən elektrik stansiyalarında buxar istehsalı boru kəmərləri

▶  Kimya parklarında istilik mübadiləsi stansiyaları və buxar paylayıcı başlıqlar

Benchmark yerli və beynəlxalq layihələr üçün toplu tədarük qeydləri mövcuddur. EEAT səlahiyyətli yoxlamasını gücləndirmək üçün biz keçmiş layihə müqavilələrini, yerində tamamlama fotoşəkillərini və sahibin qəbul sənədlərini təqdim edə bilərik.

Standartlaşdırılmış İstehsal və Keyfiyyətə Nəzarət İş Akışı

Hər bir Buxar Borusu Dəyişən Yay Dəstəyi heç bir buraxılmış prosedur olmadan altı qapalı dövrə keyfiyyət yoxlama addımından keçir:

1.Xammalın fiziki və kimyəvi təkrar yoxlanılması; uyğun olmayan anbar üçün partiyanın tam imtinası

2.CNC yaylı sarma + çox mərhələli yüksək temperatur sabitləşdirmə istilik müalicəsi

3. Sertifikatlı qaynaqçılar tərəfindən yerinə yetirilən mənzil qaynağı; Kritik qaynaqlarda 100% nüfuzedici sınaq

4.Hər hazır vahid üçün tam vuruşlu yük sıxılma kalibrlənməsi

5.Yüksək temperaturlu boya sistemləri üçün örtük qalınlığı və yapışma testi

6. Qablaşdırmadan əvvəl görünüşün, ölçülərin və markalanmanın yekun yoxlanılması; tam çatdırılma sənədi paketi (material sertifikatları, sınaq hesabatları, uyğunluq sertifikatları)

Zavod ISO 9001 keyfiyyət sistemi sertifikatına və CE təzyiqli avadanlıq sertifikatına malikdir; ixtisas sənədləri ictimai yoxlama üçün mövcuddur.

Tam Dəstək Satış Sonrası Xidmətlər

▶  Müvafiq Buxar Borusu Dəyişən Yay Dəstəyi modelinə dəqiq uyğunlaşmaq üçün pulsuz boru kəməri gərginliyinin hesablanması

▶  Qeyri-standart ölçülər və xüsusi yüksək temperatur şəraiti üçün xüsusi istehsal

▶  Qaldırılması, yükün istismara verilməsi və qıfıl tıxacının sökülməsinə rəhbərlik etmək üçün yerində mühəndis iştirakı

▶  12 aylıq tam vahid zəmanət; zəmanət daxilində yük anomaliyaları və ya komponent qüsurlarının pulsuz dəyişdirilməsi

▶  Uzunmüddətli ehtiyat hissələri inventar və 24 saat onlayn texniki dəstək

Əlavə tez-tez verilən suallar

S: Bu dəstək çox qızdırılan buxar boru kəmərləri üçün uzunmüddətli istifadə edilə bilərmi?

A: Cr-V lehimli yayları və paslanmayan poladdan üzlənmiş lövhə korpusları olan Buxar Borusu Dəyişən Yay Dəstəyi variantını seçin. Sınaq, davamlı 550 ℃ əməliyyat altında performansın sıfır dərəcədə pisləşməsini təsdiqləyir və məhsul çoxlu 1000 MVt enerji istehsal edən qurğularda uzunmüddətli xidmət göstərmişdir.

S: Hər bir dəstlə hansı qəbul sənədləri verilir?

A: Hər bir vahid dəstinə xammal dəyirmanı sınaq sertifikatları, yay yükü sınaq vərəqləri, qaynaq yoxlama hesabatları və məhsulun uyğunluq sertifikatları daxildir. Üçüncü tərəf təşkilatları tərəfindən təkrar yoxlama dəstəklənir.

S: Mövcud boru kəmərinin təkmilləşdirilməsi zamanı bu məhsul birbaşa köhnə tipli yay dayaqlarını əvəz edə bilərmi?

A: Ölçülər vahid milli standart spesifikasiyalara uyğundur; montaj qaldırma nöqtələri və vint çubuğu ölçüləri bir-birini əvəz edə bilər. Birbaşa dəyişdirmə, geniş mülki təməl modifikasiyası olmadan, yük və əyilmə parametrlərini yoxladıqdan sonra mümkündür.
