Sabit yay dayaqları və ya sabit qüvvə dayaqları kimi də adlandırılan sabit yaylı asılqanlar borunun bütün hərəkət diapazonu boyunca demək olar ki, vahid dəstəkləyici qüvvə verir. Bu qurğular xüsusi olaraq əhəmiyyətli şaquli istilik yerdəyişmələri olan boru kəmərləri sistemləri üçün hazırlanmışdır, burada dəyişən yay dayaqları həddindən artıq yük dəyişikliyinə səbəb olur və birləşdirilmiş avadanlıq və boru kəmərlərinə arzuolunmaz gərginlik ötürə bilər.
Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.
Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.
Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

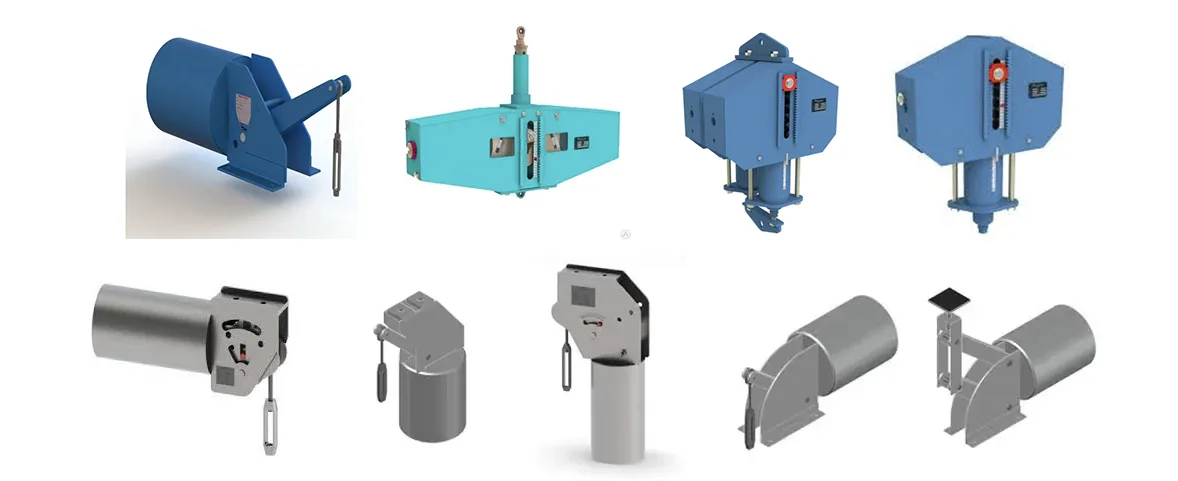

AtYangzhou Tianshun Boru Kəməri Texnologiyası, biz yüksək keyfiyyətli sıxılma yayları ilə birləşdirilmiş sübut edilmiş krank birləşdirici çubuq mexanizmindən istifadə edərək daimi yay asılqanları istehsal edirik. Bu dizayn yay fırlanma momentini bütün vuruş boyunca əsas ox ətrafında yük momentinə qarşı tarazlaşdırır, standart olaraq ±5% və yüksək dəqiqlikli konfiqurasiyalar üçün ±3% -də yük sapmasını qoruyur. Hər bir montaj daxili komponentləri tikinti tullantılarından və ətraf mühitin çirkləndiricilərindən qoruyan qoruyucu korpusda yerləşdirilir və dəstəyin xidmət müddəti ərzində texniki xidmət riskini azaldır.
| Sabit Yaylı Asılqan Xüsusi Cədvəl | Misal |
| Model / Seriya | PH, LH, CA, CS, TH |
| Yük tutumu (işləmə) | 0,1 kN - 500 kN |
| Ümumi Səyahət | 50mm, 100mm, 200mm, 400mm |
| Faktiki Səyahət | 600 mm-ə qədər |
| Yük Sapması (Dözümlülük) | ±5% (Standart) / ±3% (Yüksək Prec.) |
| Quraşdırma yeri | Üfüqi / Şaquli |
| Mənzilin bitirilməsi | İsti Daldırma Sinklənmiş / Epoksi |
| Əməliyyat Temp. | -20°C ilə +80°C (Ətraf mühit) |
| Yay rulonunun materialı | 60Si2Mn / 50CrVA |
| Yük Tənzimləmə Aralığı | ±10% (Sahənin tənzimlənməsi) |

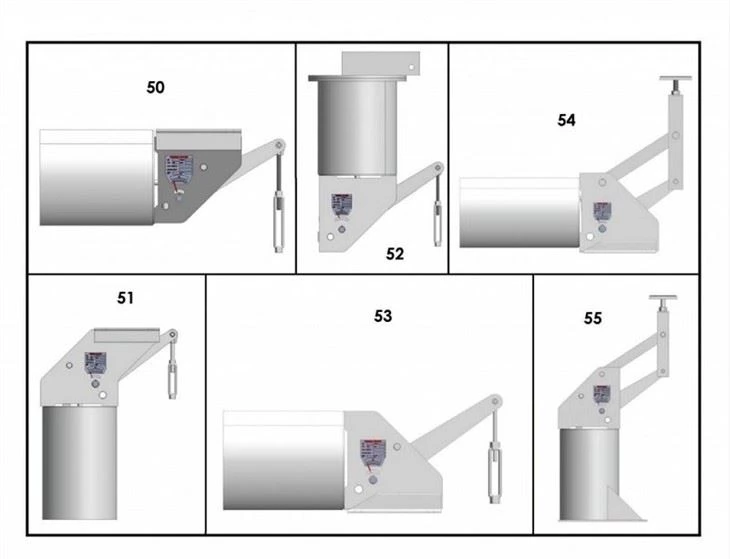

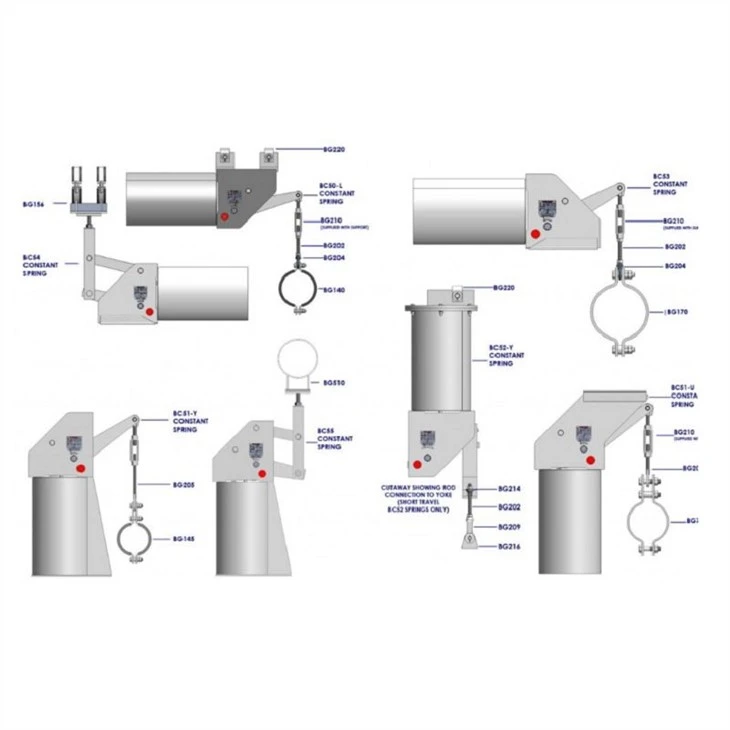

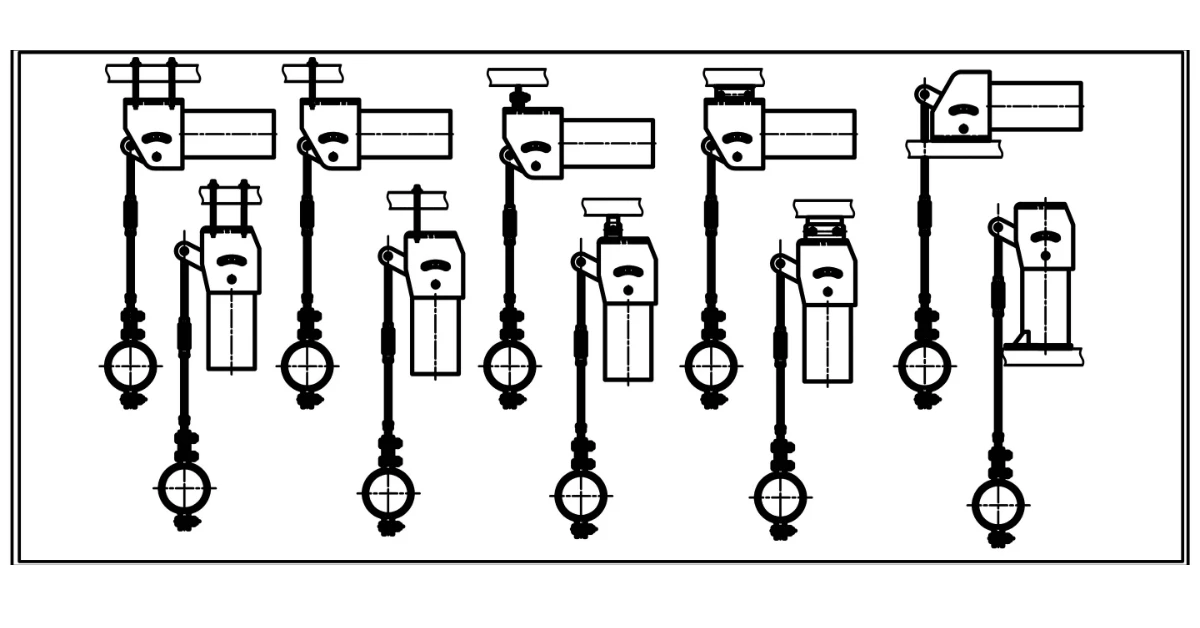

Bizimdaimi yay dəstəyiportfel 50 mm, 100 mm, 200 mm və 400 mm standart səyahət variantları ilə 0,1 kN-dən 500 kN-ə qədər iş yükü diapazonunu əhatə edir və 600 mm-ə qədər xüsusi səyahətlər mövcuddur. Standart seriyalara həm üfüqi, həm də şaquli quraşdırma üçün uyğun olan PH, LH, CA, CS və TH modelləri daxildir. Yay rulonları 60Si2Mn və ya 50CrVA alaşımlı poladdan hazırlanır və korpuslar -20°C-dən +80°C-dək ətraf mühitin işləmə temperaturlarına uyğun olaraq isti daldırma sinklənmiş və ya epoksi örtüklə tamamlanır.
Hər bir daimi yaylı asılqan müştərinin müəyyən etdiyi yükə və soyuq/isti mövqelərə zavodda əvvəlcədən qurulub və həddindən artıq səyahətin qarşısını almaq üçün yuxarı və aşağı hərəkət limiti dayanacaqları ilə təchiz olunub. Aydın görünən səyahət miqyası və yükü tənzimləyən siferblat, nominal yükün ±10%-i daxilində, bəzi konfiqurasiyalar 2%-lik artımlarla ±20%-ə qədər tənzimlənə bilən yerlərdə dəqiq tənzimləməyə imkan verir. Sistemin istismara verilməsi zamanı sökülməzdən əvvəl nominal yükün iki qatına qədər dayanaraq, hidrostatik sınaq və turşu yuyulması zamanı dəstəyi bağlamaq üçün zavodda əvvəlcədən təyin edilmiş qırmızı sancaqlar quraşdırılır.
Bütün sabit yüklü yay dayaqları GB/T 17116.1/.2/.3 və NB/T 47039 standartlarına uyğun dizayn edilmiş və istehsal edilmişdir və MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB, L51 və B51 boru kəməri kimi beynəlxalq standartlara tam konvertasiya edilə bilər. istehsalçını dəstəkləyir, biz həmçinin müştəri çertyojları və layihəyə xas parametrlər əsasında tam xüsusi sabit qüvvə dəstəkləri istehsal edirik.

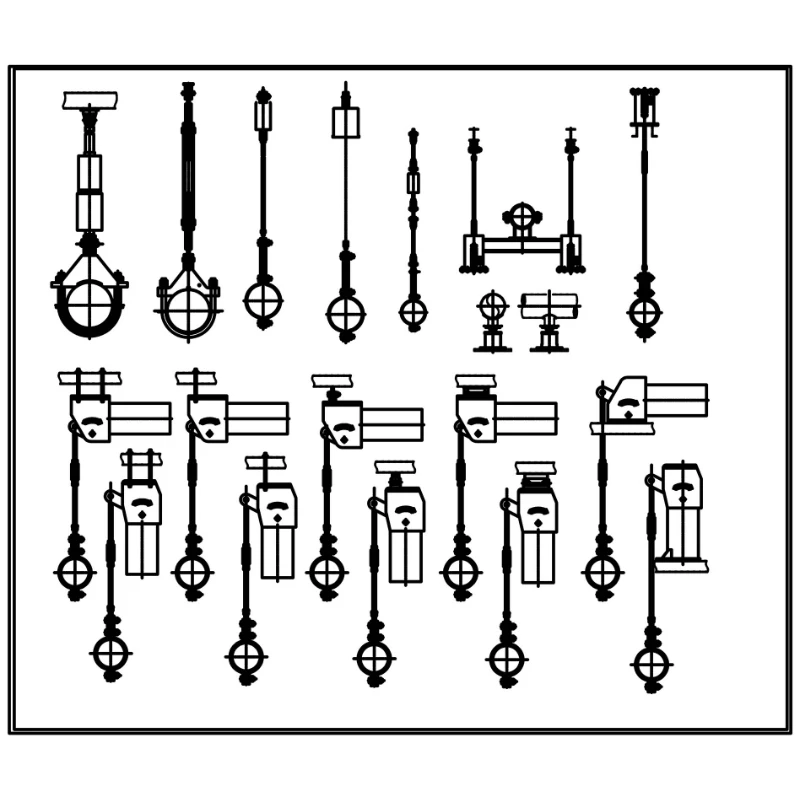

Sabit yaylı asılqanlar, yükün konsistensiyasının müzakirə olunmadığı boru sistemlərində müəyyən edilir. Tipik qurğulara istilik elektrik stansiyaları, atom elektrik obyektləri, neft emalı zavodları, LNG və LPG terminalları, mərkəzi istilik şəbəkələri, neft-kimya və əczaçılıq zavodlarında yüksək temperaturlu texnoloji xətlər daxildir. Onlar tez-tez eyni boru kəmərində dəyişən yay dayaqları ilə yanaşı yerləşdirilir - yüksək yerdəyişmə qovşaqlarında sabit qurğular və daha kiçik istilik hərəkəti olan yerlərdə dəyişən yaylı asılqanlar.
Daimi yaylı asılqanlardan başqa, bizim tam boru dəstəyi portfelimizə dəyişən yay dayaqları, sərt asqılar, boru ayaqqabısı dayaqları, əvvəlcədən izolyasiya edilmiş boru dayaqları və dinamik yükə nəzarət üçün hidravlik qapaqlar daxildir. İstilik hərəkətinin kompensasiyasını tələb edən layihələr üçün, həmçinin tam boru kəməri həllini yaratmaq üçün dəstək sistemlərimizlə inteqrasiya edən metal körüklü genişləndirici birləşmələr, rezin genişləndirici birləşmələr və parça genişləndirici birləşmələr təmin edirik.
Hər bir dəstək, ISO 9001:2015 keyfiyyət idarəetmə sistemimiz və tələb olunduqda ASME və API standartlarına uyğunluğu ilə dəstəklənən, göndərilməzdən əvvəl tam daxili sınaqdan keçir. Müştərilər sorğudan quraşdırmaya qədər xüsusi texniki dəstək alırlar, bütün kotirovkalara 24 saat cavab verirlər və satışdan sonrakı xidmətimizin bir hissəsi kimi yerində yükün tənzimlənməsi üzrə təlimat alırlar. 14 ildən artıqdır ki, 45 ölkədə layihələr üçün boru dayaqları və genişləndirici birləşmələr istehsalı ilə biz bütün dünyada EPC podratçılar və son istifadəçilər üçün həm standart kataloq vahidləri, həm də tam dizayn edilmiş fərdi həllər təmin edirik.
Daimi yaylı asılqan ilə dəyişkən yay dəstəyi arasındakı fərq nədir?
Dəyişən yay dayaqları, yayın sıxılması və ya uzadılması səbəbindən boru şaquli olaraq hərəkət edərkən müxtəlif reaksiya qüvvəsi göstərir. Daimi yaylı asılqanlar bütün səyahət diapazonu boyunca demək olar ki, vahid dəstək qüvvəsini saxlamaq üçün dirsək birləşdirici çubuq mexanizmindən istifadə edir. Bir qayda olaraq, istilik yerdəyişməsinin 50 mm-dən çox olduğu və ya gərginliyin nasoslara, turbinlərə və ya digər həssas avadanlıqlara ötürülməsinin qarşısını almaq üçün yük dəyişikliyinin 6%-dən aşağı qalmalı olduğu yerlərdə sabit vahidlər müəyyən edilir.
Sabit yay dayağında ±5% yük sapması nə deməkdir?
Yükün sapması iş səyahətinin istənilən nöqtəsində faktiki dəstəkləyici qüvvə ilə nominal nominal yük arasındakı maksimum faiz fərqidir. Standart sabit yaylı asılqanlarımız ən çox sənaye boru kəməri tələblərinə cavab verən ±5% daxilində sapma saxlayır. Nüvə və ya yüksək dəqiqlikli proses xətləri kimi kritik tətbiqlər üçün biz ±3% sapma ilə yüksək dəqiqlikli vahidlər təklif edirik.
Əvvəlcədən təyin edilmiş qırmızı sancaqlar nə vaxt çıxarılmalıdır?
Əvvəlcədən təyin edilmiş sancaqlar asılqanı soyuq quraşdırma vəziyyətində bağlamaq üçün zavodda quraşdırılıb, bu da yay qurğusunu sıxışdırmadan və ya uzatmadan hidrostatik sınaq və boruların turşusu ilə yuyulmasını başa çatdırmağa imkan verir. Sistem işə salınmazdan əvvəl, adətən hidrosınaq və istismardan əvvəl yoxlamalar başa çatdıqdan sonra onlar çıxarılmalıdır. Standart sancaqlarımız sınaq zamanı nominal yükün iki qatına qədər dözür; layihənizin daha yüksək təhlükəsizlik marjası tələb edib-etmədiyini bizə bildirin.
Quraşdırıldıqdan sonra yük yerində tənzimlənə bilərmi?
Bəli. Hər bir sabit yaylı asılqan yük tənzimləyici vint və kalibrlənmiş siferblatla təchiz edilmişdir. Vidanın çevrilməsi əvvəlcədən təyin edilmiş yükü 2% artımla artırır və ya azaldır, ümumi tənzimləmə diapazonu standart vahidlərdə ±10% (seçilmiş konfiqurasiyalarda ±20%-ə qədər). Bu, dizayn şərtləri və faktiki saytın quraşdırılması arasında kiçik fərqləri kompensasiya etmək üçün incə tənzimləmə imkanı verir.
Daimi yay asılqanlarınız hansı standartlara uyğundur?
Standart diapazonumuz GB/T 17116.1/.2/.3 və NB/T 47039 üçün nəzərdə tutulmuşdur və MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L və JIS B standartları ilə ölçü və performans baxımından dəyişdirilə bilər. və spesifikasiyalar.
Tipik çatdırılma müddəti nədir?
Standart kataloq daimi yay asılqanları miqdarından və seriyasından asılı olaraq ümumiyyətlə 15-25 iş günü ərzində göndərilir. Xüsusi dizaynlı qurğular əlavə mühəndislik və təsdiqləmə vaxtı tələb edir. Tələsik çatdırılma sifarişin yerləşdirilməsi zamanı əvvəlcədən razılaşdırılmaqla və ya planlaşdırılan çatdırılma tarixindən ən azı 20 gün əvvəl sifariş əsasında təşkil edilə bilər.
