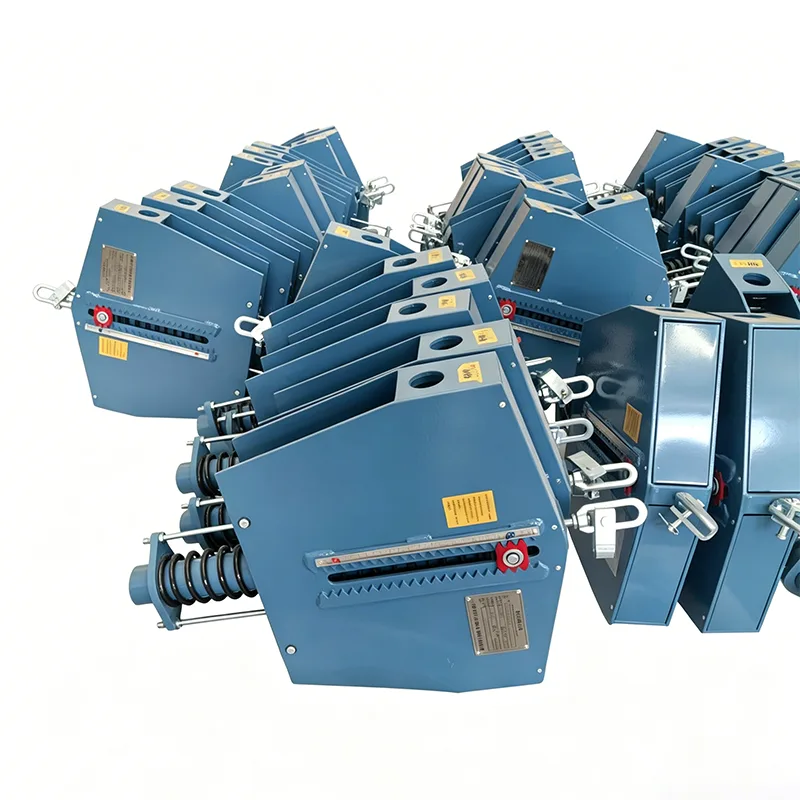

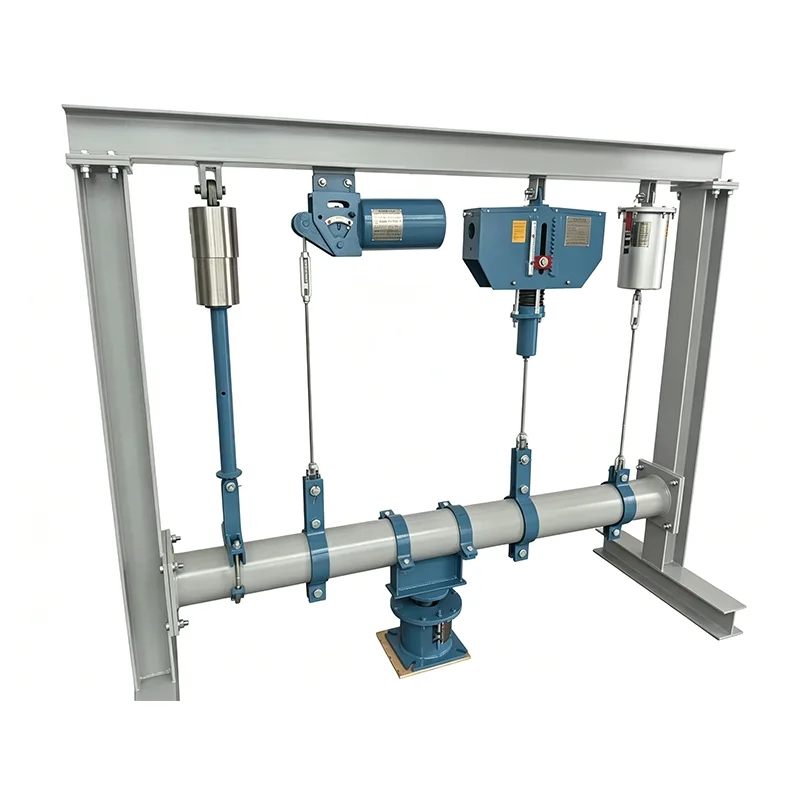

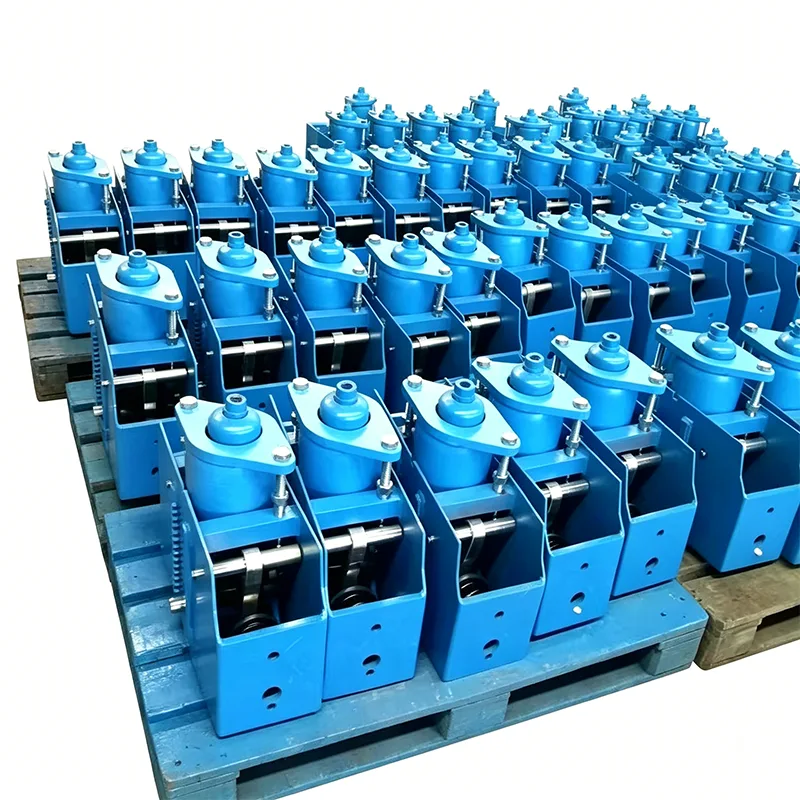

Ağır Davamlı Yaylı Askı

Yangzhou Tianshun Pipeline Technology Co., Ltd., founded in 2012, is an integrated industry and trade enterprise focusing on R&D and manufacturing of pipeline support products. Over the past 14 years, we have served power, petrochemical and energy projects in more than 40 countries around the world, and won long-term trust from customers with stable product quality. Ağır Yük Daimi Yaylı Askı böyük yük və yüksək tələbatlı iş şəraiti üçün hazırlanmış qabaqcıl məhsulumuzdur. It has been systematically strengthened in materials, structure and technology to provide reliable guarantee for the safe operation of pipelines under extreme working conditions.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Ağır iş şəraiti hansılardır? Niyə xüsusi askılara ehtiyac var

Böyük sənaye layihələrində xüsusi bir boru kəməri sistemi var:

▶  Böyük diametrli qalın divarlı boru kəmərləri: DN600-dən yuxarı, divar qalınlığı 20 mm-dən yuxarı

▶  Ağır çəkili boru kəmərləri sistemləri: 200kN-dən çox, bəziləri 500kN-dən yuxarı qaldırma nöqtəsinə düşən yük

▶  Yüksək temperaturlu və yüksək təzyiqli magistral boru kəmərləri: Elektrik stansiyasının əsas buxar, emal qurğularının yüksək temperaturlu texnoloji boru kəmərləri

▶  Uzun aralıqlı boru kəmərləri: Böyük konsentrasiyalı yükləri olan boru qalereyalarında geniş diapazonlu boru hissələri

Bu ağır boru kəmərləri üçün adi sabit asqılardan istifadə edilərsə, aşağıdakı problemlərin baş vermə ehtimalı yüksəkdir:

▶  Qabığın deformasiyası və çatlaması: Yük strukturun daşıyıcı həddini aşır

▶  Yayın sərtliyi qeyri-kafi: Həddindən artıq sıxılma, sabit qüvvə xüsusiyyətlərinin itirilməsi

▶  Pin kəsmə nasazlığı: Birləşdirən hissələrin qeyri-kafi möhkəmliyi

▶  Asma çubuğunun dartılma deformasiyası: Kiçik diametrli çubuq, həddindən artıq yükləmə uzantısı

Ağır Yük Daimi Yaylı Asılqan materialların, strukturun və texnologiyanın bütün ölçülərindən sistematik şəkildə gücləndirilməklə belə iş şəraiti üçün xüsusi olaraq hazırlanmış gücləndirilmiş məhsuldur.

Ağır işlərdə nasazlıq halları və dərsləri

Sənaye statistikasına görə, ağır iş şəraiti boru kəməri dəstəyinin nasazlığı qəzalarının 60%-dən çoxunu təşkil edir:

Məsələn 1: Elektrik stansiyasının əsas buxar kəməri

Problem: Qəbul edilmiş adi sabit qüvvə asılqan, qaldırma nöqtəsinə düşən yük 280kNNəticə: 3 illik istismardan sonra qabığın yan lövhəsi çatladı, boru kəməri 120 mm batdı. Zərər: 15 gün dayanma xidməti, 10 milyon RMB-dən çox birbaşa itki

Nümunə 2: Təmizləyici qurğunun yüksək temperaturlu boru kəməri

Problem: Asma sancağın diametri çox kiçik idi, yüksək temperaturda möhkəmlik azaldı Nəticə: Sancaqların kəsilməsinin sınığı, boru kəməri yıxıldı, orta sızıntıya səbəb oldu.

Məsələn 3: LNG terminalının soyuq qutu boru kəməri

Problem: Aşağı temperaturda materialın kövrəkləşməsi, adi Q235 qabığı çatlamış Nəticə: Boru kəmərinin yerdəyişməsi nəzarətdən kənarda, soyuq qutu interfeysində flanş sızması Təkmilləşdirmə: Ağır asqılar aşağı temperaturda möhkəmliyə malik materiallar qəbul edir.

14 illik sənaye təcrübəsində Yangzhou Tianshun Boru Kəməri Texnologiyası bir çox oxşar ağır yük dəstəyi uğursuzluq transformasiyası layihələrini idarə etdi və ağır iş şəraitinin xüsusiyyətlərini və risklərini dərindən başa düşür.

Məhsulun Texniki Spesifikasiyası

Sabit Yaylı Asılqan Xüsusi Cədvəl	Misal
Model / Seriya	PH, LH, CA, CS, TH
Yük tutumu (işləmə)	0,1 kN - 500 kN
Ümumi Səyahət	50mm, 100mm, 200mm, 400mm
Faktiki Səyahət	600 mm-ə qədər
Yük Sapması (Dözümlülük)	±5% (Standart) / ±3% (Yüksək Prec.)
Quraşdırma yeri	Üfüqi / Şaquli
Mənzilin bitirilməsi	İsti Daldırma Sinklənmiş / Epoksi
Əməliyyat Temp.	-20°C ilə +80°C (Ətraf mühit)
Yay rulonunun materialı	60Si2Mn / 50CrVA
Yük Tənzimləmə Aralığı	±10% (Sahənin tənzimlənməsi)

7 Ağır Dəmirləndirilmiş Dizaynın Təhlili

Yüksək Güclü Struktur Sistem

Shell Q345B aşağı lehimli yüksək möhkəm polad qəbul edir, məhsuldarlıq 40% artıb

Yan boşqab qalınlığı 50% artdı, qaynaq qaynaqları olmadan bütün boşqabların kəsilməsi

Konsentrasiya edilmiş gərginliyi dağıtmaq üçün alt gücləndirici qabırğa boşqab dizaynı

Böyük Diametrli Yüksək Güclü Bağlantı

Pin 40Cr lehimli konstruktiv polad qəbul edir, söndürülmüş və temperlənmişdir, gücü 80% artırdı

Pin diametri maksimum yükün 5 qat təhlükəsizlik əmsalı ilə dizayn edilmişdir

Sürtünməni azaltmaq və sabitliyi yaxşılaşdırmaq üçün özünü yağlayan kol

Çox Yaylı Paralel Texnologiya

Böyük yüklər üçün paralel olaraq 2-4 yay dəsti, ağlabatan diapazonda tək yay yükü idarə olunur

Eksantrik yükün qarşısını almaq üçün yay qrupu sinxron sıxılma dizaynı

Hər yay ayrıca sınaqdan keçirilir, sapmaya ≤2% uyğun gəlir

Gücləndirilmiş Lever Mexanizmi

Qolun en kəsiyi böyüdü, əyilmə modulu 100% artdı

Yerli əzilmənin qarşısını almaq üçün dayaq nöqtəsində qalınlaşdırılmış astarlı boşqab

Cam səthi yüksək tezlikli söndürüldü, HRC45-dən yuxarı sərtlik, aşınmaya davamlılıq müddəti 3 dəfə artdı

Yüksək dəqiqlikli istehsal nəzarəti

CNC tərəfindən işlənmiş açar deşik mövqeləri, mövqe dəqiqliyi ±0,1 mm

Lever moment nisbəti xətası ±1% daxilində idarə olunur

Yay sıxılması dəqiq quruldu, soyuq yükdən sapma ≤3%

Mükəmməl qaynaq keyfiyyətinə nəzarət

Əsas yük daşıyan qaynaqlar tam nüfuz qaynaq prosesini qəbul edir

JB/T 4730 II dərəcəli tələblərə cavab verən 100% ultrasəs testi

Qaynaqda qalıq gərginliyi aradan qaldırmaq üçün qaynaqdan sonrakı gərginliyin aradan qaldırılması müalicəsi

Çoxsaylı Təhlükəsizlik Mühafizəsi

Həddindən artıq vuruşun zədələnməsinin qarşısını almaq üçün yuxarı və aşağı mexaniki məhdudiyyətlər təyin olunur

Anormal yük altında xəbərdarlığı işə salan həddindən artıq yükdən qorunma cihazı

Quraşdırma və daşınma zamanı yayları qorumaq üçün yerdəyişmə kilidləmə cihazı

Yüklə yerdəyişmə performansının müqayisəsi

Aşağıdakılar ölçülmüş məlumatlardır (300kN yük, 200mm yerdəyişmə iş şəraiti):

Vuruş mövqeyi	Adi Sabit Qüvvə Asılqan Yükü	Ağır Davamlı Yaylı Askı Yükü	Milli Standart icazə verilən sapma
0% (Soyuq vəziyyət)	282kN (-6,0%)	294kN (-2,0%)	±6%
25%	285kN (-5,0%)	297kN (-1,0%)	±6%
50% (Orta)	300kN (0%)	300kN (0%)	±6%
75%	318kN (+6,0%)	306kN (+2,0%)	±6%
100% (isti vəziyyət)	321kN (+7,0%)	309kN (+3,0%)	±6%
Maksimum sapma	7.0% (Standartdan artıq)	3.0% (milli standartdan daha yaxşı)	6%

Heavy Duty Constant Spring Askısının tam vuruş yükünün sapması ±4% daxilində idarə olunur ki, bu da milli standart tələblərdən qat-qat yaxşıdır və boru kəmərlərinin və avadanlıqların təhlükəsizliyini effektiv şəkildə qoruyur.

Ağır Yük Məhsullarının Doğrulama Sistemimiz

Hər bir məhsul göndərilməzdən əvvəl evdə tam sınaqdan keçirilir

Göndərmədən əvvəl hər bir məhsul tam daxili sınaq proqramından keçir. Bu proqram ölçülü və vizual yoxlamanı, PMI (Müsbət Materialın İdentifikasiyası), sərtlik sınağı, tətbiq olunduğu hallarda MT/PT qeyri-dağıdıcı sınaq, yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsini əhatə edir. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) göndərmə ilə birlikdə verilir.

Bu Evdaxili Sınaq ILAC tərəfindən Akkreditə olunmuş Üçüncü Tərəf Sınaqları Deyil

Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi tələb olunarsa, bu, əlavə xidmət kimi ayrıca təşkil edilə bilər.

Könüllü Üçüncü Tərəf Təftiş Xidmətləri (Ayrıca qeyd olunur)

1. Material Testi

Kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik sınağı mövcuddur.

2. Qaynaq NDT

Maqnetik Hissəcik Testi (MT), Maye Penetrant Testi (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT) təmin edilə bilər.

3. Yay Yükünün Performans Testi

Yük yerdəyişmə əyriləri daxildir.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Bizi Fərqləndirən Nədir

LISEGA Beynəlxalq Boru Dəstəyi Sistemi ilə müqayisə edilmişdir

Yükləmə dəqiqliyi, sınaq standartları və sənədləşdirmə sistemləri üçün biz LISEGA beynəlxalq boru dəstəyi sistemindən standart olaraq istifadə edirik.

Standart Yerli İstehsalçıdan Daha Çox

Standart yerli istehsalçı adətən yalnız məhsulu təmin edir. Hər yay vahidi ilə yük yerdəyişmə əyrisini təmin etməklə daha da irəliləyirik. Biz həmçinin üçüncü tərəfin SGS sınaqlarının və şahidi yoxlamaların təşkilində köməklik göstəririk və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Tipik Ağır Yük Tətbiqi Ssenariləri

sənaye	Tətbiq Ssenariləri	Tipik Yük Aralığı
Enerji Sənayesi	Superkritik/ultra-superkritik qurğuların əsas buxar və yenidən qızdırılan buxar boru kəmərləri	200kN ~ 800kN
Neft-kimya	Hidroemal reaktorlarının çıxışları, böyük istilik sobasının giriş və çıxış boru kəmərləri	150kN ~ 600kN
LNG Terminalları	Soyuq qutuların giriş və çıxışları, aşağı temperaturlu böyük texnoloji boru kəmərləri	100kN ~ 500kN
Uzun Məsafəli Boru Kəmərləri	Böyük diapazonlu boru hissələri, klapan kameralarında konsentrasiya edilmiş yük boru kəmərləri	100kN ~ 400kN
Nüvə Enerjisi	Adi ada magistral buxar, su təchizatı sistemi boru kəmərləri	200kN ~ 700kN
Metallurgiya	Domna sobası isti hava boru kəmərləri, böyük tullantı istilik qazan boru kəmərləri	150kN ~ 500kN

Layihənin çatdırılması və xidməti

Ağır Layihələr üçün Eksklüziv Xidmət Prosesi

1.Texniki dok: Peşəkar mühəndislər yük, yerdəyişmə və boşluq tələblərini təsdiqləmək üçün boru kəmərinin gərginlik analitikləri ilə birləşirlər.

2.Sxem dizaynı: Xüsusi məkan məhdudiyyətləri üçün fərdi dizayn sxemlərini təmin edin

3. Rəsm təsdiqi: Hər iki tərəf tərəfindən imzalanmış və təsdiqlənmiş ətraflı montaj təsvirləri və yükləmə cədvəllərini təqdim edin

4.İstehsalın izlənməsi: Böyük layihələr üçün həftəlik istehsal tərəqqi fotoşəkilləri təqdim edin

5.Zavod qəbulu: Müştərilər və ya üçüncü şəxslər fabrikdə sınaqların şahidi olmaq üçün dəvət edilə bilər

6.Yerində xidmət: Lazım gələrsə, quraşdırma təlimatını, yerində texniki dəstəyi təmin edin

7.Əməliyyatın izlənməsi: Əməliyyat vəziyyətini başa düşmək üçün istismara verildikdən 6 ay sonra geri səfər

Performans və öhdəlik

▶  500 dəstdən çox ağır yük daşıyan sabit güc asılqanları, maksimum tək vahid yükü 800kN çatdırılmışdır

▶  Bütün ağır yük məhsullarına 3 illik keyfiyyət zəmanəti verilir

▶  48 saat ərzində əməliyyat zamanı istənilən keyfiyyət problemi üçün həllər təqdim edin

▶  Ömür boyu texniki məsləhət və ehtiyat hissələrin təchizatı

Ağır Yük Daimi Yaylı Askı ağır boru kəməri sistemlərinin təhlükəsiz istismarı üçün etibarlı zəmanətdir. 14 illik diqqətimizlə biz dərindən başa düşürük ki, ağır iş şəraiti heç bir səhvə yol vermir. Hər bir məhsul ekstremal iş şəraitində sabit işləməyi təmin etmək üçün ciddi sınaqlardan keçmişdir.
