Boru kəmərinin genişləndirici birləşmələri istilik genişlənməsi və büzülməsi nəticəsində yaranan ölçü dəyişikliklərini udmaq, həmçinin vibrasiyanı azaltmaq, səs-küyü azaltmaq və kiçik quraşdırma səhvlərini kompensasiya etmək üçün boru sistemlərində quraşdırılmış çevik komponentlərdir. Genişləndirici birləşmələr olmadan, uzun boru kəmərlərində istilik artımı nasoslara, klapanlara, başlıqlara və borunun özünə zərər verə biləcək böyük gərginlik yaradar.Yangzhou Tianshun Boru Kəməri Texnologiyasıhər biri xüsusi təzyiq, temperatur və mühit şəraiti üçün hazırlanmış üç əsas genişləndirici birləşmə ailəsini - metal körük, rezin və parça istehsal edir.

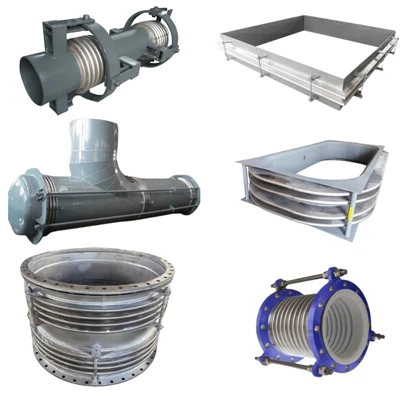

Körüklü genişləndirici birləşmələr də adlandırılan metal genişləndirici birləşmələr flanşlar, qaynaq ucları və ya yivli birləşmələr kimi son fitinqlərlə birləşdirilmiş bir və ya daha çox əyilmiş paslanmayan polad körük elementlərindən tikilir. Onlar təzyiqli boru sistemləri üçün nəzərdə tutulmuşdur və ox, yanal və bucaq hərəkətini ayrı-ayrılıqda və ya kombinasiyada qəbul edə bilir.
Konfiqurasiyalar sadə tək oxlu qurğulardan mürəkkəb bağlanmış, universal, menteşəli və təzyiqlə balanslaşdırılmış dizaynlara qədər, təzyiq itkisini ehtiva edən və ya hərəkəti xüsusi təyyarələrə məhdudlaşdıran dizaynlara qədər dəyişir. Körüklər adətən 304, 321 və ya 316L paslanmayan poladdan hazırlanır, aşındırıcı və ya yüksək temperaturda xidmət üçün Inconel və ya Hastelloy kimi yüksək ərintili seçimlərlə. Təzyiq dərəcələri diametrdən və körüklərin qat sayından asılı olaraq bir neçə yüz bara qədər tam vakuumu əhatə edir.
| Parametr elementi | Ümumi dəyərlərin nümunələri |
| Nominal Diametr (DN) | DN50 - DN3000(Qeyri-standart ölçülər çertyojlara uyğun hazırlana bilər.) |
| Dizayn təzyiqi (PN) | PN10, PN16, PN25, PN40 |
| Dizayn temperaturu | -196°C-dən +800°C-dək |
| Körük materialı | SS304, SS316L, Inconel 625 |
| Bağlantı növü | Flanş, Qaynaq |
| Hərəkət qabiliyyəti | Eksenel, Yanal, Bucaq (mm/°) |
| Yorğunluq Həyatı | 1000, 3000, 5000 Dövr |
Rezin genişləndirici birləşmələr aşağı təzyiqli tətbiqlər üçün metal bloklara yüngül, vibrasiya sönümləyici alternativ təklif edir. EPDM, NBR, neopren və ya PTFE astarlı variantlar kimi gücləndirilmiş sintetik kauçukdan hazırlanmışdır, onlar istilik hərəkətini udur, strukturdan gələn səs-küyü azaldır və boru kəmərləri və avadanlıqlar arasında uyğunsuzluğu kompensasiya edir. Onlar suyun təmizlənməsində, HVAC, nasos stansiyalarında və korroziyaya davamlılığın və zərbənin udulmasının prioritet olduğu kimyəvi ötürmə xətlərində geniş istifadə olunur.

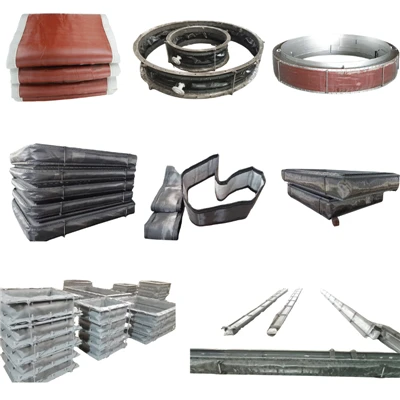

Parça və ya qeyri-metal genişləndirici birləşmələr əsasən yüksək temperaturda işləyən aşağı təzyiqli kanallar və baca qaz sistemləri üçün nəzərdə tutulmuşdur. Onlar metal və ya polad konstruksiya ilə çərçivələnmiş yüksək temperaturlu parçalardan, izolyasiya və sızdırmazlıq materiallarından ibarət çoxsaylı təbəqələrdən ibarətdir. Çox aşağı reaksiya qüvvəsi ilə böyük miqdarda eksenel, yanal və bucaq hərəkətini udmaq qabiliyyətinə malik olan parça birləşmələri elektrik stansiyalarında, tullantıdan enerjiyə çevrilən obyektlərdə, sement sobalarında və müvafiq izolyasiya ilə 1000°C və ondan yuxarı temperaturda işləyən sənaye egzoz sistemlərində geniş yayılmışdır.
| Parametrlər Cədvəli | Ümumi dəyərlərin nümunələri |
| Xidmət temperaturu | 400°C-1000°C |
| Əməliyyat təzyiqi | ± 50 kPa (Aşağı təzyiq) |
| Media/Qaz Tipi | Baca qazı, isti hava, aşındırıcı qaz |
| Parça qatları | PTFE, Silikon, Seramik Lif |
| Üz-üzə Uzunluq | 200mm - 500mm (Fərdiləşdirilə bilər) |
| Çərçivə materialı | Karbon Polad, Q235, SS304 |
Genişləndirici birləşmə diapazonumuz DN25 (1 düym) ilə DN4000 (160 düym) və xüsusi parça vahidləri üçün daha böyük nominal diametrləri əhatə edir. Standart üz-üzə ölçülər ümumi sənaye normalarına uyğundur və xüsusi uzunluqlar, hərəkət imkanları və son konfiqurasiyalar sifarişlə istehsal olunur. Hər bir birləşmə hidrostatik cəhətdən sınaqdan keçirilir və müvafiq dövrlərdə sınaqdan keçirilir, rulondan hazır montaja qədər tam material izlənilir.
Bütün genişləndirici birləşmələr EJMA, ASME B31.1, ASME B31.3, EN 14917 və GB/T 12777 daxil olmaqla beynəlxalq standartlara uyğun dizayn edilmiş və istehsal edilmişdir. Biz həmçinin ISO 9001:2015 sertifikatına sahibik və Avropa bazarı üçün CE nişanlı qurğuları təmin edə bilərik.
Boru Dəstəyi Sistemləri ilə inteqrasiya

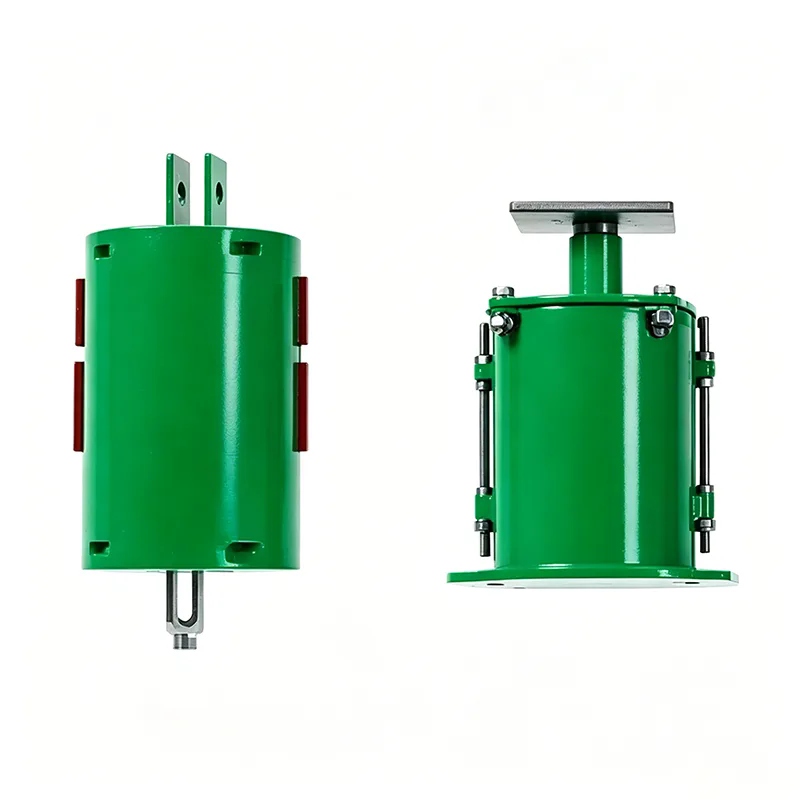

Genişləndirici birləşmələr demək olar ki, həmişə boru kəmərlərinin tam elastiklik təhlilinin bir hissəsi kimi müəyyən edilir, həm hərəkəti, həm də yükü idarə etmək üçün yay dayaqları və sərt boru dayaqları ilə birlikdə işləyir. Əhəmiyyətli şaquli istilik artımı olan xətlərdə dəyişən yaylı asılqanlar və ya daimi yay asılqanları borunun ağırlığını daşıyır, genişləndirici birləşmə isə eksenel və yanal yerdəyişmələri udur. Su çəkicləri və ya seysmik yüklənmə kimi dinamik hadisələrə məruz qalan sistemlər üçün, tədricən istilik yerdəyişməsinə imkan verməklə qəfil hərəkəti məhdudlaşdırmaq üçün hidravlik snubbers tez-tez genişləndirici birləşmələrlə paralel quraşdırılır.
Bizim tam məhsul portfelimizə həmçinin boru çəkmə dayaqları, kriogen və yüksək temperatur xətləri üçün əvvəlcədən izolyasiya edilmiş boru dayaqları və yay asılqanları və dayaqların tam çeşidi daxildir - bu müştərilərə genişləndirici birləşmələri və onlarla əlaqəli dəstək avadanlıqlarını bir istehsalçıdan əldə etməyə imkan verir.
Genişləndirici birləşmələr texnoloji sənayenin demək olar ki, hər bir sektorunda müəyyən edilir: enerji istehsalı (termal, nüvə, bərpa olunan), neft və qaz (neft emalı zavodları, boru kəmərləri, LNG terminalları), su və tullantı sularının təmizlənməsi, neft-kimya və əczaçılıq zavodları, mədənçıxarma və mineral emalı, qida və içki istehsalı, mərkəzi istilik və bina HVAC sistemləri.
Hər bir genişləndirici birləşmə Çinin Jiangsu şəhərindəki 35.000 m² istehsal müəssisəmizdən göndərilməzdən əvvəl təzyiq testindən və ölçü yoxlamasından keçir. Mühəndislik komandamız müştərilərə hərəkət hesablamaları, material seçimi təlimatı və fərdi dizayn rəyləri ilə dəstək verir. Standart çatdırılma müddətləri ölçü və mürəkkəblikdən asılı olaraq iki həftədən dörd həftəyə qədər davam edir və tələsik sifarişlər əvvəlcədən razılaşdırılmaqla qəbul edilə bilər. 45-dən çox ölkəni boru kəməri komponentləri ilə təmin edən 14 ildən artıq təcrübəmizlə biz bütün dünyada EPC podratçılara, mühəndislik firmalarına və son istifadəçilərə xidmət göstəririk.
Hansı növ genişləndirici birləşməni seçmək lazımdır - metal, rezin və ya parça?
Təzyiq, temperatur və media əsasında seçin. Metal körük birləşmələri yüksək təzyiq və geniş temperatur diapazonunu idarə edir və texnoloji boru kəmərləri üçün standartdır. Rezin birləşmələr suda və yumşaq kimyəvi xidmətdə vibrasiya sönümləmə və korroziyaya davamlılıqda üstündür. Parça birləşmələri tüstü qazı və egzoz sistemləri kimi böyük diametrli, aşağı təzyiqli, yüksək temperaturlu kanallar üçün istifadə olunur.
Genişləndirici birləşmə hansı hərəkətləri qəbul edə bilər?
Dizayndan asılı olaraq, genişləndirici birləşmələr eksenel (sıxılma/uzatma), yanal (perpendikulyar ofset) və bucaq (fırlanma) hərəkətini fərdi və ya kombinasiyada qəbul edə bilər. Tək körüklü qurğular əsasən eksenel hərəkəti idarə edir, yanal və açısal yerdəyişmə üçün universal, menteşəli və gimbal dizaynlar istifadə olunur.
Genişləndirici birləşməni quraşdırarkən yay dayaqlarına ehtiyacım varmı?
Əksər hallarda, bəli. Genişləndirici birləşmələr istilik hərəkətini udur, lakin boru çəkisini daşımaq üçün nəzərdə tutulmamışdır. Dəyişən yaylı asılqanlar və ya daimi yaylı asılqanlar, genişləndirici birləşmənin sərbəst hərəkət etməsinə imkan verərkən borunun və məzmunun ölü yükünü dəstəkləyir. Düzgün dəstək seçimi boru gərginliyinin tam təhlilinin bir hissəsidir.
Genişləndirici birləşmələriniz hansı standartlara uyğundur?
Metal genişləndirici birləşmələrimiz EJMA standartlarına uyğun hazırlanmışdır və ASME B31.1, ASME B31.3, EN 14917 və GB/T 12777 standartlarına uyğundur. Rezin və parça vahidləri müvafiq ISO, EN və ASTM standartlarına uyğundur. CE işarəsi və üçüncü tərəf yoxlaması istək əsasında mövcuddur.
Genişləndirici birləşmənin tipik xidmət müddəti nədir?
Xidmət müddəti temperaturdan, təzyiqdən, hərəkət dövrlərindən, medianın korroziyasından və quraşdırma keyfiyyətindən asılıdır. Düzgün ölçülü və quraşdırılmış metal körük birləşmələri normal sənaye xidmətində adətən 10-20 il davam edir. Rezin və parça birləşmələri ümumiyyətlə daha qısa ömürlüdür və dəyişdirilə bilən köhnəlmə elementləri hesab olunur. İstək əsasında xüsusi körük dizaynları üçün yorğunluq dövrü məlumatlarını təqdim edə bilərik.
