Vahid Yük Çıxışı ilə Böyük Yerdəyişmə Boru Kəməri üçün Dəqiq Sabit Yay Dəstəyi

Bəzi sətirlər bir az bağışlayır. Soyuducu su başlığı heç kimin fərqinə varmadan dəstək qüvvəsinin 20% dəyişməsini idarə edə bilər. Ancaq sonra heç nəyi bağışlamayan xətlər var - buxar turbininin giriş boruları, reaktor ucluqları, kompressorun sorma xətləri, yüksək enerjili qazan boruları. Onlarda hətta şaquli qüvvədə kiçik bir dəyişiklik flanşı hizalanmadan çıxara bilər və ya burunu həddindən artıq yükləməyə səbəb ola bilər. Bu, dəyişən yay dəstəyindən daimi yay dəstəyinə keçdiyiniz zamandır. AtTyanşun, biz 14 ildir ki, daimi yay dayaqları tikirik və öyrəndik ki, hər bir layihədə ən azı bir neçə yer var ki, burada danışıqlar aparılmır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

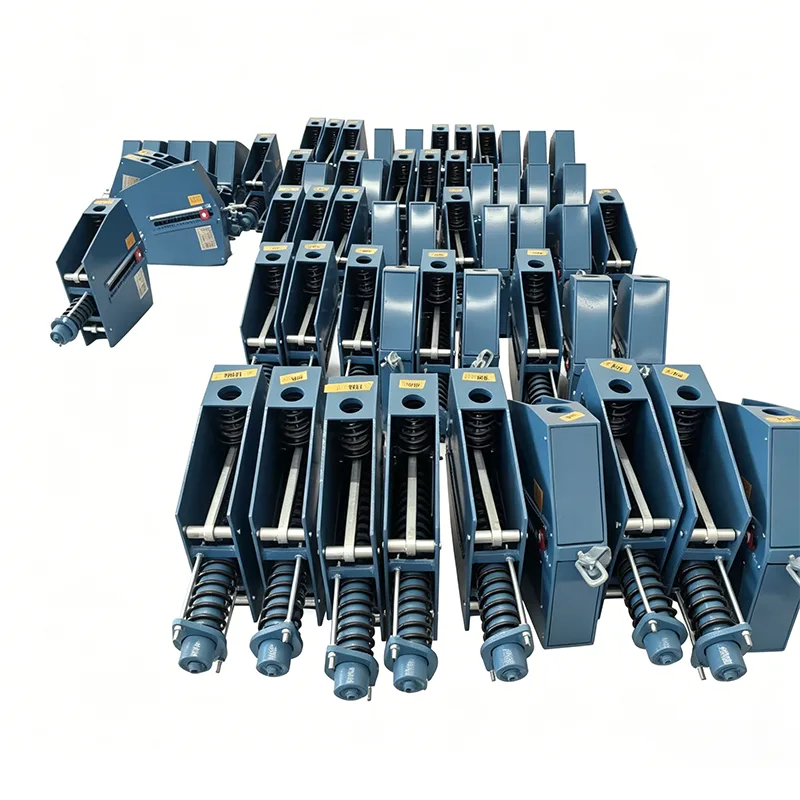

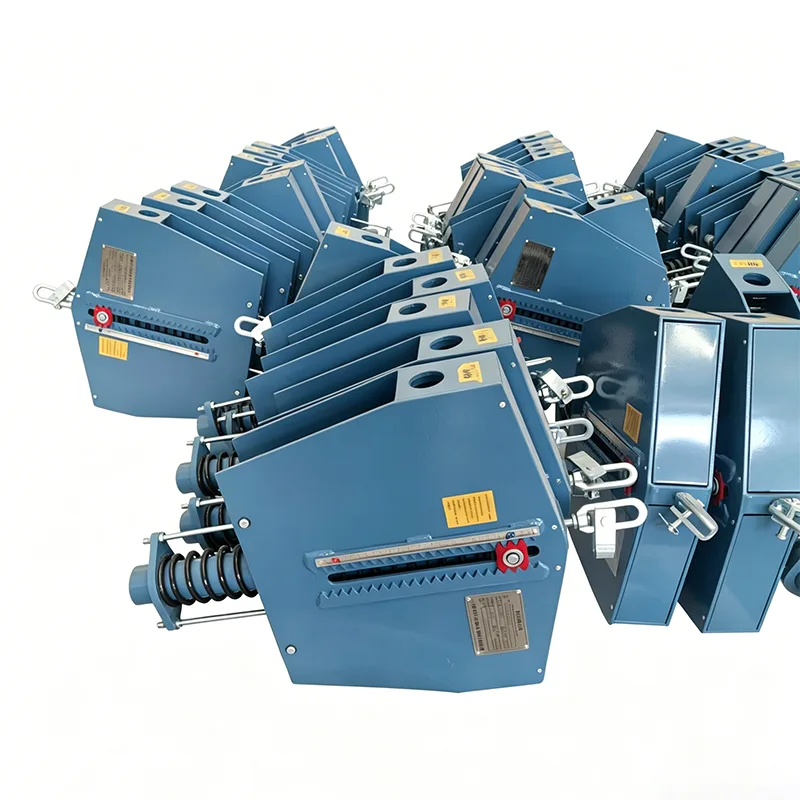

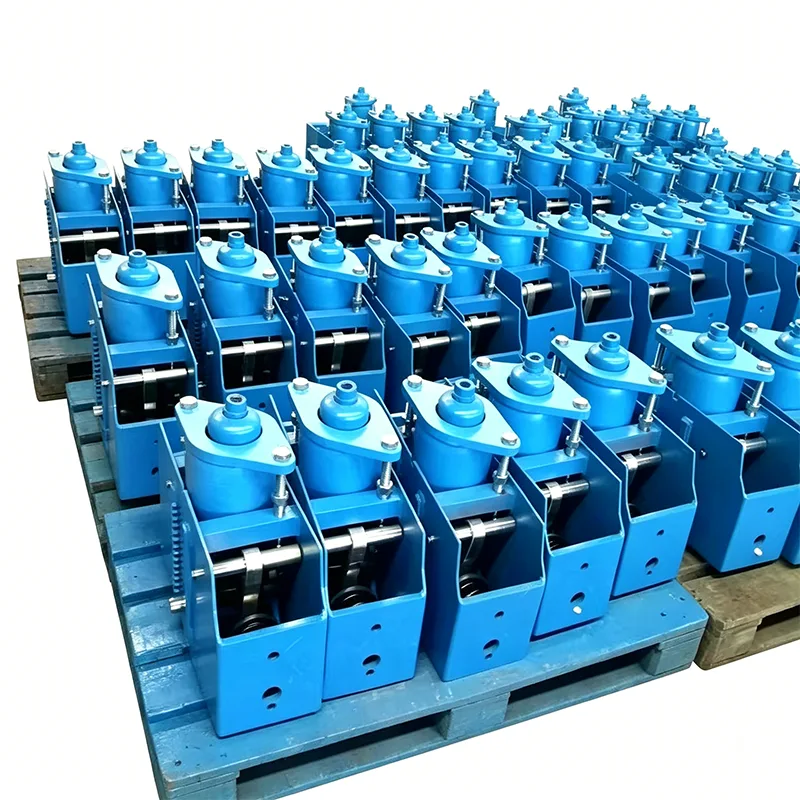

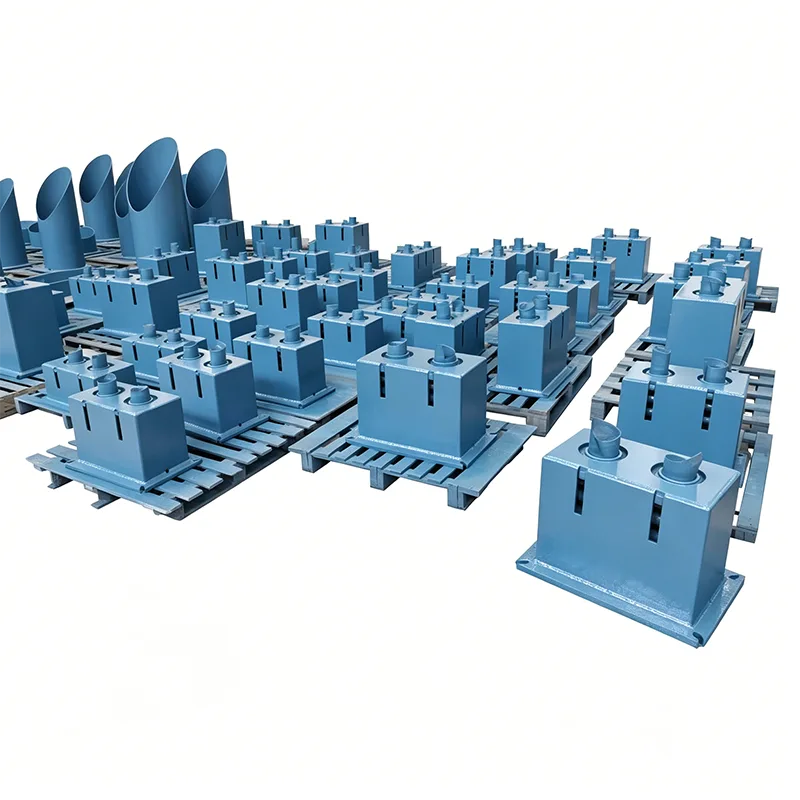

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

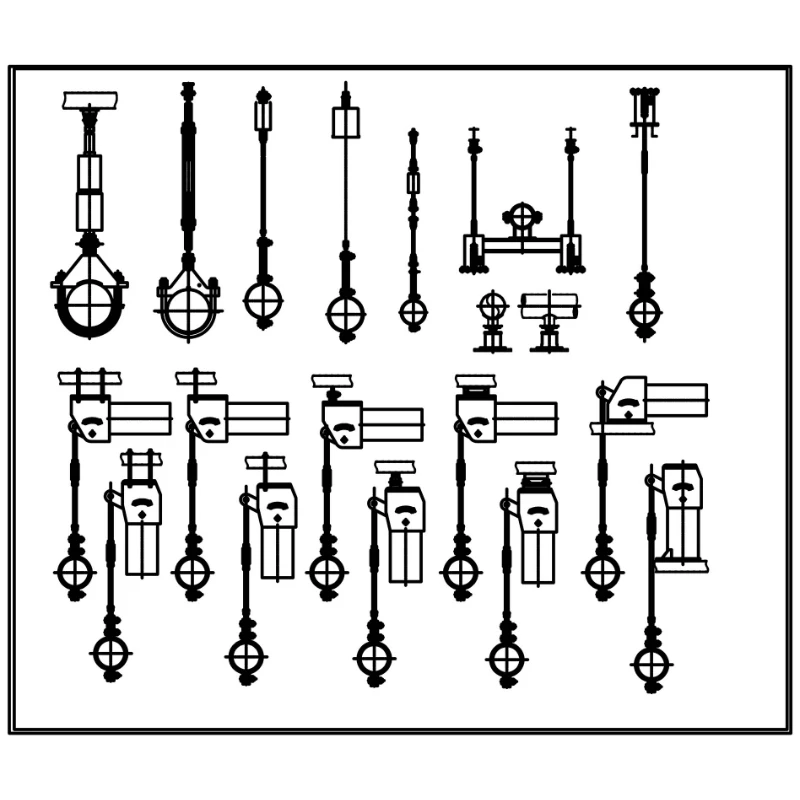

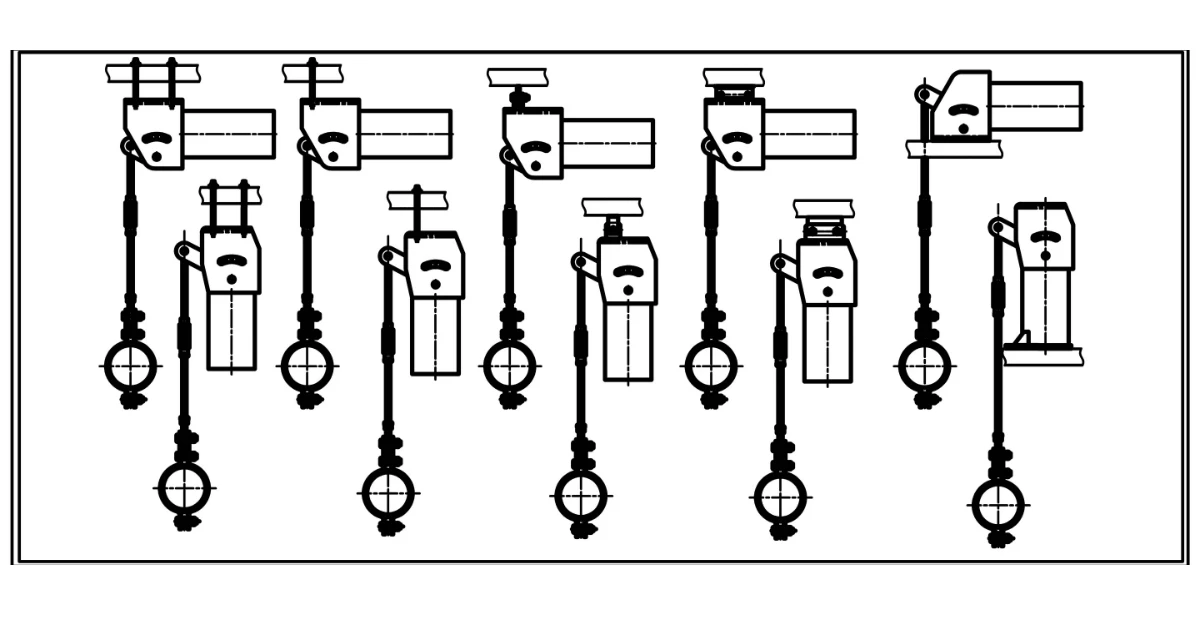

Daimi yay dəstəyinin içərisindəki mexanizm, bütün hərəkət diapazonunda demək olar ki, düz dəstəkləyici qüvvəni çatdırmaq üçün nəzərdə tutulmuşdur. Boru yuxarı və ya aşağı hərəkət etdikcə - bəzən 200 mm, bəzən daha çox - dəstək nöqtəsindəki yük sıx bir bant daxilində qalır, adətən ±5% və ya daha yaxşı. Bu, dizayn seriyasından asılı olaraq, tez-tez zəng krank və ya cam mexanizmi ilə bir qolu və yay rulonunun təşkili ilə əldə edilir. Biz həm üfüqi, həm də şaquli çərçivə növlərini istehsal edirik və mövcud boru dəstəyi təsvirlərinizə uyğunlaşdırmaq üçün montaj və ölçülü zərfləri uyğunlaşdıra bilərik.

Daimi Yay Dəstək Sistemində Sığdırıldığından

Daimi yay dəstəyi heç vaxt tək işləmir. Məsələn, yüksək temperaturlu buxar xəttində siz adətən daimi yay qurğusunun birlikdə işlədiyini görəcəksiniz.boru ayaqqabılarıyükü yayan vəboru dayaqlarıyanal məhdudiyyəti idarə edən. Hava xətlərində eyni sabit yay mexanizmi tez-tez ayaylı asılqankonfiqurasiya - yay yuxarıya quraşdırılmış korpusda oturur və aşağıdan aşağı boruya bir çubuq bağlanır. Xətt dəstək nöqtəsinə istilik izolyasiyası tələb etdikdə, izolyasiyanı davamlı saxlamaq və sıxacda istilik itkisinin və ya kondensasiyanın qarşısını almaq üçün tez-tez sabit yayı əvvəlcədən izolyasiya edilmiş boru dəstəyi ilə birləşdirəcəyik. Yayın özü yüksək xüsusiyyətli komponent olsa da, bütün sistem yalnız bitişik dayaqlar düzgün dizayn edildikdə işləyir.

Məhsulun Texniki Spesifikasiyası

İzlədiyimiz Standartlar

Dizayn və istehsal üçün ANSI/MSS SP-58 və SP-69

ASME B31.3 texnoloji boru kəmərləri tətbiqləri üçün

GB/T 17116

Həmçinin DIN, JIS və ya müştəriyə məxsus məlumat vərəqləri əsasında hazırlanır

Fabrikimizin keyfiyyət sistemi ISO 9001:2015 sertifikatına malikdir. ASME, API və ya PED tələblərinə üçüncü tərəf yoxlaması mövcuddur.

Müştərilərin verdiyi suallar

1-ci sual: Mən həqiqətən daimi yay dəstəyinə ehtiyacım olub-olmadığını necə bilə bilərəm və ya dəyişən dəstək verəcəkmi?

Boru gərginliyi hesabatınızı yoxlayın. Həmin dəstək nöqtəsində icazə verilən yük dəyişikliyi isti yükün 6-8%-dən azdırsa, siz daimi yay ərazisindəsiniz. Qoşulmuş avadanlıqdakı nozzle yük həddi çox sıxdırsa, eyni şey. Şübhə etdiyiniz zaman stress izometrik göstəricisini bizə çatdırın və biz sizə qərar verməyə kömək edəcəyik – ödənişsiz.

S2: Əvəz etdiyimiz mövcud daimi yay dəstəyinin ölçülərinə uyğun gələ bilərsinizmi?

Bəli, biz mütəmadi olaraq köhnəlmiş qurğular üçün tərs mühəndislik işləri aparır və onların dəyişdirilməsini həyata keçiririk. Bizə köhnə etiket məlumatlarını, ümumi ölçüləri, yük və səyahət tələblərini göndərin. Eyni bolt naxışına və əlaqə hündürlüyünə uyğun yeni bir vahid hazırlayacağıq.

Q3: Qurduğunuz ən böyük daimi yay dəstəyi nədir?

Biz 40 metrik tondan çox yükgötürmə qabiliyyətinə və 350 mm-lik hərəkət diapazonuna malik qurğular təchiz etmişik. Bunlar elektrik stansiyasında ağır divarlı əsas buxar boruları üçün idi. Lazım gələrsə, daha da böyüyə bilərik, lakin müəyyən bir nöqtədə bir neçə kiçik bölmənin və ya fərqli bir dəstək quruluşunun daha praktik olub olmadığını müzakirə etmək mənasızdır.

S4: Göndərmədən əvvəl daimi yay dəstəyini necə sınaqdan keçirirsiniz?

Cihazı sınaq çərçivəsinə quraşdırırıq, onu müəyyən edilmiş yükə qoyuruq və yükü bir neçə mövqedə qeyd edərkən onu tam səyahət boyunca bir neçə dəfə dövrələyirik. Yük dəyişikliyi zəmanətli tolerantlıq zolağına düşməlidir, adətən ±5%. Biz faktiki yük əyilmə əyrisini çəkirik və onu sınaq hesabatına daxil edirik. Səyahət miqyası kalibrlənir və nəqliyyat üçün bağlama sancaqları quraşdırılır.

5-ci sual: Onları dəniz və ya korroziyalı mühitlər üçün paslanmayan poladdan tikə bilərsinizmi?

Bəli. Dəniz platformaları və sahil LNG terminalları üçün 304 və 316 paslanmayan poladdan tam sabit yay dayaqları qurmuşuq. Biz həmçinin quraşdırma mühitindən asılı olaraq xüsusi boya sistemləri təklif edirik - dəniz dəniz örtükləri, yüksək temperaturlu sinklə zəngin astarlar.

6-cı sual: Daimi yay dəstəyi sifarişi üçün nə qədər vaxt lazımdır?

Xüsusi sabit yay birləşmələri adətən sifarişin təsdiqindən sonra 35-45 gün ərzində göndərilir. Eyni dizayn parametrlərinə malik bir neçə vahidiniz varsa, biz toplu istehsal edə və cədvəli qısalda bilərik. Bir uğursuz vahid üçün fövqəladə hallarda dəyişdirmə işləri bəzən 20-25 günə qədər sürətləndirilə bilər - vaxt qrafikiniz haqqında bizimlə danışın.

Test və Sənədləşdirmə

Daimi yay dayaqları zavodumuzu aşağıdakı sənədlər paketi ilə tərk edir:

Faktiki yük əyilmə əyrisi ilə yük sınaq hesabatı

Ölçü yoxlama hesabatı

Material sertifikatları (EN 10204 3.1)

Qaynaq prosedurunun ixtisas qeydləri (əgər varsa)

Quraşdırma və texniki xidmət təlimatları

Görünən seriya nömrəsi olan bitmiş bölmənin fotoşəkilləri

Biz həmçinin sınaq zamanı üçüncü tərəfin müstəqil yoxlamasını təşkil edə bilərik. SGS, BV və TÜV bütün Yangzhou obyektimizdə sınaqların şahidi olublar.

Fərdiləşdirmə Biz idarə edirik

Heç bir iki daimi yay tətbiqi tam olaraq eyni deyil. İllər ərzində biz fərdiləşdirdik:

Çərçivə oriyentasiyası (döşəmə, divara quraşdırılmış, tavana asılmış, ters çevrilmiş)

Qeyri-standart səyahət uzunluqları və yük addımları

Kompakt çərçivədə çox ağır yüklər üçün ikili yay dizaynları

Seysmik və ya yüksək vibrasiyalı yerlər üçün quraşdırılmış hidravlik sönüm

Uzaqdan oxuma qabiliyyəti ilə mövqe göstəricisi

450°C-dən yuxarı işləyən buxar xətləri üçün yüksək temperatur yayları

Siz boru kəmərlərinin yüklərini və məkan məhdudiyyətlərini təmin edirsiniz və biz birbaşa daxil olan daimi yay dəstəyi hazırlayacağıq.

Mühəndislik Qrupumuzdan Real Dünya Qeydləri

Dünyadakı layihələrdən öyrəndiyimiz bir neçə praktiki məqam:

Daimi yay dəstəyi təyin edərkən, dəstəkləyici poladı da yoxlayın. Daimi yay qurğusunun özü ağır ola bilər - bəzən bir tondan çox - və onun oturduğu struktur şüa bu və boru yükünü idarə etməlidir.

Daşınma üçün həmişə kilidləmə sancaqlarını təyin edin. Onlar olmadan, yay nəqliyyat zamanı hərəkət edə bilər və miqyas dəyişə bilər. Bizim sancaqlar parlaq qırmızı rəngə boyanmışdır ki, saytın heyəti quraşdırma zamanı onları qaçırmasın.

Cihaz açıq havada tozlu və ya qumlu mühitdə quraşdırılacaqsa, möhürlənmiş dönmə kolları və ya yağ fitinqlərini nəzərdən keçirin. Qolu mexanizmindəki kir, daimi yayın asılmasına səbəb ola biləcək bir neçə şeydən biridir.

Əvəz edilmiş işlərdə biz hazırlamazdan əvvəl mövcud səyahət istiqamətini və mövcud yeri yoxlayın. Orijinal bölmənin sıx bir küncə sıxışdırıldığı və yenisinin uyğunlaşması üçün bir az fərqli çərçivə lazım olduğu halları gördük.

Niyə Daimi Bahar Dəstəkləri üçün Tianshun?

Daimi yay dayaqları boru dəstəyi dünyasının yüksək dəqiqlikli ucudur. Bir az performans göstərə bilməzsiniz, çünki əlaqəli avadanlıq adətən süjetdə ən bahalı şeydir. Biz bu qurğuları elə başa düşürük ki, kimsə onları zavodun işə salınması zamanı səhər saat 3-də işə salacaq və onlar ilk dəfə işləməlidirlər.

Daimi yay dayaqlarımız bu gün birləşmiş dövrəli enerji bloklarında, neft emalı zavodunun xammal qurğularında, etilen kraker söndürmə xətlərində və LNG soyuq qutu boru kəmərlərində işləyir. Hər biri öz Yangzhou fabrikimizdə istehsal edilib, komandamız tərəfindən yük sınaqdan keçirilib və tam sənədlərlə göndərilib. Biz başqasının məhsulunu yenidən qablaşdırmırıq - onları özümüz hazırlayırıq.

Layihənizdə daimi yay dayaqları, yay asılqanları və ya əvvəlcədən izolyasiya edilmiş boru ayaqqabıları varsa, bizə dəstək siyahınızı və ya yükləmə məlumatınızı göndərin. Biz seçim məlumat cədvəli və çatdırılma cədvəli ilə birlikdə zavoddan birbaşa kotirovka hazırlayacağıq. Siz həmçinin istehsal xəttimizə baş çəkə və bu qurğuları dükandan çıxmazdan əvvəl necə qurduğumuzu və sınaqdan keçirdiyimizə baxa bilərsiniz.
