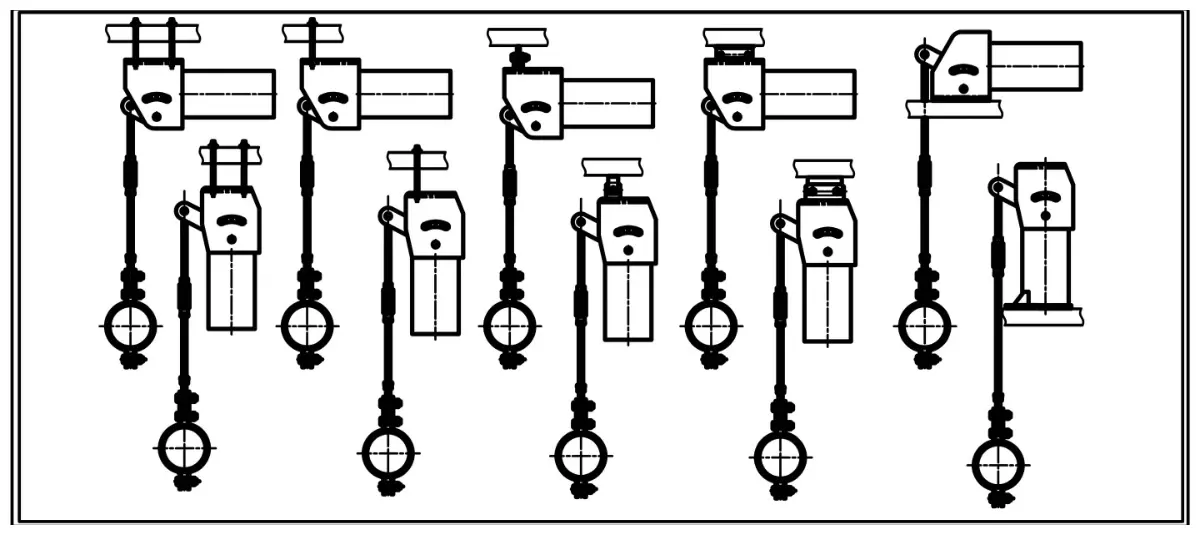

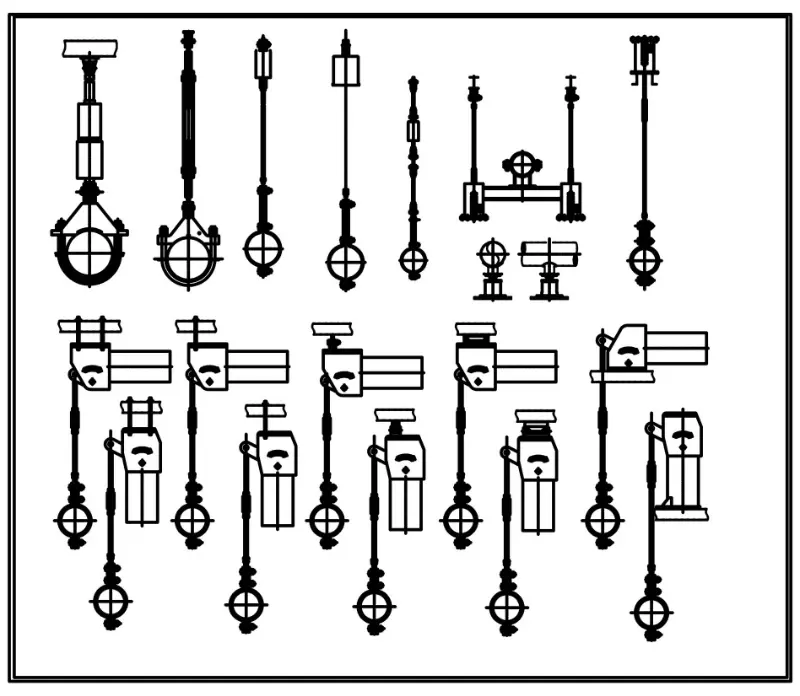

Yüksək Tutumlu Sabit Yaylı Asılqan

Yangzhou Tianshun 2012-ci ildən daimi yükdaşıyan yay dayaqlarını layihələndirib istehsal edir. 500 kN-a qədər dizayn yüklərini əhatə edən və bundan da artıq fərdiləşdirilə bilən yüksək yüklü asılqanlarımız 100-dən çox ixtisaslı işçi heyəti ilə 35.000 m²-lik bir obyektdə tikilir. Hər bir vahid əvvəlcədən qurulur, sınaqdan keçirilir və tam sənədlərlə birlikdə 45-dən çox ölkədə layihələrə göndərilir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Texniki baxış

Parametrlərin texniki cəhətdən uyğun olması şərti ilə biz milli standartlar arasında keçid edirik. Dizayn yükləri və hərəkətlər seçilmiş standartın hüdudlarına düşdükdə heç bir düzəliş əmsalı tətbiq edilmir.

Yüksək yüklü boru dəstəyində sabit yük niyə vacibdir?

Yüksək yüklü Sabit Yaylı Askı istilik genişlənməsi səbəbindən böyük şaquli yerdəyişmə ilə qarşılaşdıqda, dəyişən yay dəstəyi yay sıxıldıqda və ya uzandıqca müqavimət gücünü dəyişir. Bu yük dəyişikliyi arzuolunmaz gərginliyi boru divarına, qoşulmuş avadanlıqlara və bitişik dayaqlara ötürə bilər. Daimi yaylı asqı, soyuq vəziyyətdən isti iş vəziyyətinə və aralarındakı hər yerə demək olar ki, dəyişməz dəstəkləyici qüvvə çatdırmaqla bu problemi aradan qaldırır.

Mexanizm krank və birləşdirici çubuq qurğusu vasitəsilə hərəkət edən sıxılma yayından istifadə edir. Həndəsə elə qurulmuşdur ki, əsas döngənin ətrafındakı yay fırlanma anı vuruşun hər bir nöqtəsində yük momentinə bərabər olsun. Nəticə, borunun şaquli olaraq nə qədər hərəkət etməsindən asılı olmayaraq, dar bir sapma zolağı daxilində qalan bir dəstək qüvvəsidir.

Yüksək yükün etibarlılığını mümkün edən dizayn xüsusiyyətləri

Dar sapma ilə möhkəm yük qabiliyyəti

Standart modellər 0,1 kN-dən 500 kN-ə qədər olan əməliyyat yüklərini əhatə edir. 500 kN-dən çox yüklər üçün biz müştəri çertyojlarına və spesifikasiyalara uyğun olaraq xüsusi dəstəklər hazırlayırıq. Yük sapması standart olaraq nominal dəyərin ±5%-i daxilində saxlanılır, yüksək dəqiqlik seçimi isə ±3%-ə çatır. Bu sıx tolerantlıq göndərilməzdən əvvəl kalibrləmə skamyamızda yoxlanılır.

Ağır şaquli səyahət üçün sabit struktur

Mənzil qoruyucu qapaq rolunu oynayır, tikinti zibilini və sahənin çirklənməsini bulaqdan və əlaqədən uzaqlaşdırır. 50 mm, 100 mm, 200 mm və 400 mm standart hərəkətlər mövcuddur və boru kəmərlərinin sxemi tələb etdikdə 600 mm-ə qədər faktiki gediş təmin edilə bilər. Hər iki istiqamətdə həddindən artıq hərəkətin qarşısını almaq üçün yuxarı və aşağı hərəkət limiti dayanacaqları birləşdirilmişdir və görünən səyahət şkalası quraşdırma qruplarına istənilən vaxt mövqeyi təsdiqləməyə imkan verir.

Uzun yorğunluq ömrü üçün seçilmiş yay materialları

Yay rulonları 60Si2Mn və ya 50CrVA poladdan sarılır, hər ikisi yüksək yorğunluq gücü və uzun illər istilik dövriyyəsi zamanı ardıcıl performansı üçün seçilir. Yaxşı material və idarə olunan bükülmə proseslərinin birləşməsi elektrik və texnoloji qurğularda gözlənilən sabit yük çıxışını və uzun xidmət intervallarını dəstəkləyir.

Sahə fərziyyə olmadan tənzimlənə bilər

Yükü tənzimləyən vint, dəstək qüvvəsini saytda dəqiq şəkildə tənzimləməyə imkan verir. Vidanın işarələnmiş istiqamətə çevrilməsi yükü 2% artımla artırır və ya azaldır, ümumi tənzimləmə diapazonu modeldən asılı olaraq ±10% - ±20% arasındadır. Vidaya bitişik siferblat tənzimləməni birbaşa oxuyur, beləliklə, montyor vahidi çıxarmadan və ya xarici yük elementlərindən istifadə etmədən lazımi parametrdə yığa bilər.

Quraşdırmanı və hidrotesti asanlaşdıran əvvəlcədən təyin edilmiş sancaqlar

Hər bir daimi yaylı asılqan müştəri tərəfindən müəyyən edilmiş soyuq quraşdırma mövqeyinə təyin edilmiş qırmızı əvvəlcədən təyin edilmiş sancaqlar ilə zavoddan çıxır. Sancaqlar mexanizmi kilidləyir, beləliklə boru kəmərləri sistemi hidrostatik sınaqdan keçirilə və ya yay qurğusunun daha çox əyilmədən kimyəvi cəhətdən təmizlənə bilsin. Standart sancaqlarımız sınaq zamanı nominal əməliyyat yükünün iki qatına qədər saxlamaq üçün nəzərdə tutulmuşdur. Əgər daha yüksək sınaq yükləri gözlənilsə, sifariş mərhələsində məlumat verildikdən sonra pin qurğusunu gücləndiririk. Sistemi işə salmazdan əvvəl sancaqlar çıxarılmalıdır.

Keyfiyyətə nəzarət və izlənmə

Keyfiyyət sistemimiz ISO 9001:2015 sertifikatına malikdir. Hər bir sabit yaylı asılqan yığılır və müştəri tərəfindən müəyyən edilmiş yükə və kalibrlənmiş sınaq stendində hərəkətə qədər əvvəlcədən təyin edilir. Sapmanın müəyyən edilmiş dözümlülük daxilində qaldığını təsdiqləmək üçün vuruş boyunca bir neçə mövqedə yükü qeyd edirik. Bu sınaq qeydləri saxlanılır və göndərmə ilə birlikdə verilə bilər.

Yay rulonları, konstruktiv polad və bərkidicilər üçün material sertifikatları dəyirmanda izlənilə bilər. ASME B31.1, B31.3, EN 13480 və ya digər beynəlxalq kodlara uyğunluğu tələb edən layihələr üçün biz lazımi sənədlər paketlərini, o cümlədən qaynaq prosedurunun kvalifikasiyalarını və müvafiq hallarda NDT hesabatlarını təqdim edirik.

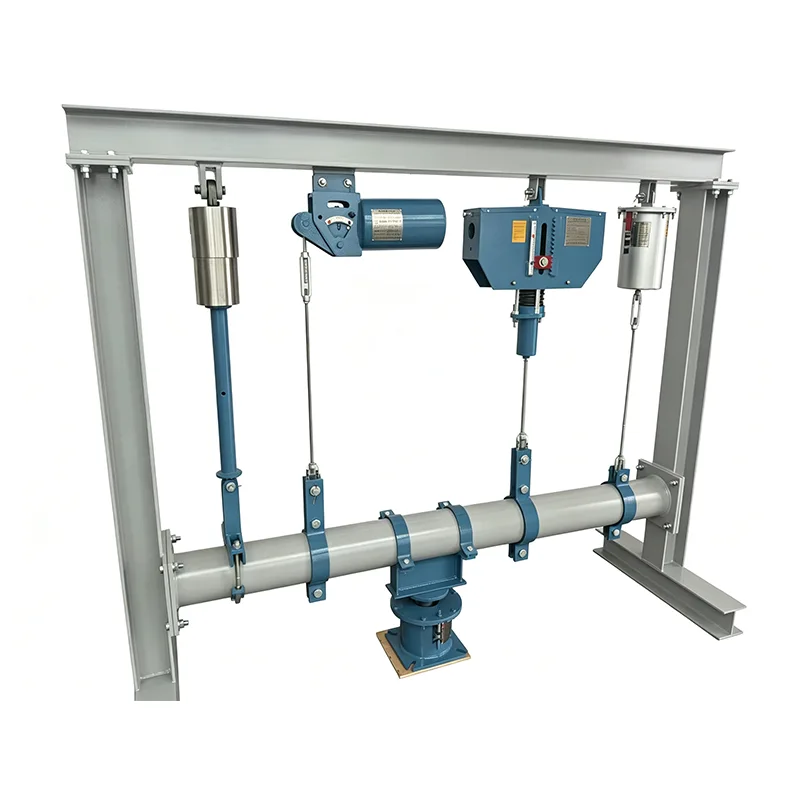

Yüksək Tutumlu Sabit Yaylı Askıların tətbiq edildiyi yerlərdə

Bu dayaqlar boru sisteminin böyük şaquli yerdəyişmə gördüyü və dəyişən dayaq qüvvələrinə dözə bilməyən hər yerdə quraşdırılır. Tipik qurğulara istilik və nüvə elektrik stansiyalarında əsas buxar xətləri, isti təkrar isitmə boruları, qazanların qidalandırıcı su qaldırıcıları, neftayırma və kimya zavodlarında yüksək temperaturlu proses boru kəmərləri daxildir. Hər bir halda, asılqan soyuqdan istiyə qədər demək olar ki, sabit bir yük saxlayır, turbin birləşmələrinə, gəmi ucluqlarına və digər həssas avadanlıqlara stressin arzuolunmaz ötürülməsinin qarşısını alır.

Tez-tez verilən suallar

Daimi yaylı asılqan dəyişən yay dəstəyindən nə ilə fərqlənir?

Dəyişən yay dəstəyi yay əyildikdə yükünü dəyişir, yəni boru soyuq və isti vəziyyətdə fərqli bir qüvvə hiss edir. Daimi yay askısı elə qurulmuşdur ki, dəstək qüvvəsi bütün vuruş boyunca demək olar ki, eyni qalsın. Bu, yük dəyişikliyinin gərginliyin boru sisteminə ötürülməsinə mane olur ki, bu da böyük şaquli hərəkəti olan kritik xətlərdə xüsusilə vacibdir.

Tianshun 500 kN-dən yuxarı olan asılqanlar istehsal edə bilərmi?

Bəli. Biz yüksək tutumlu dəstəkləri xüsusi hazırlanmış sifarişlər kimi qəbul edirik. Siz bizə dizayn çertyojlarını göndərə və ya yükü, səyahəti, son bağlantıları və müvafiq kodu göstərə bilərsiniz. Mühəndislik komandamız asılqanını buna uyğun dizayn edəcək və istehsaldan əvvəl təsdiq cizgilərini təqdim edəcək.

Əvvəlcədən təyin edilmiş qırmızı sancaqların məqsədi nədir və onları nə vaxt çıxarmaq lazımdır?

Əvvəlcədən təyin edilmiş sancaqlar asılqanını soyuq quraşdırma mövqeyində bağlayır. Onlar mexanizmi sərt saxlayırlar ki, yay hərəkət etmədən boru sistemi doldurulsun, hidrosınaq edilsin və ya kimyəvi təmizlənsin. Sancaqlar yalnız bütün sınaqlar başa çatdıqdan sonra və sistemin normal işləməsi üçün işə salınmazdan əvvəl çıxarılmalıdır. Əməliyyat zamanı onları yerində buraxmaq asılqanın işləməsinə mane olar.

Hansı beynəlxalq standartlara uyğun işləyə bilərsiniz?

Biz müntəzəm olaraq GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L və JIS B 8501 standartlarına sabit yaylı asılqanlar təqdim edirik. Əgər layihəniz bizə fərqli standart tələb edirsə, zəhmət olmasa, biz təsdiq edəcəyik.

Yaşayış örtüyü korroziyalı və ya dəniz mühiti üçün uyğunlaşdırıla bilərmi?

Standart bitirmələrimiz isti daldırma sinklənmiş və epoksi ilə boyanmışdır. Yüksək korroziyalı atmosferlər üçün biz xüsusi örtük sistemləri tətbiq edə və ya korpusu paslanmayan poladdan hazırlaya bilərik. Müvafiq qoruyucu sistem təklif etmək üçün sorğunuzla ətraf mühit şəraitini qeyd edin.

Ödəniş şərtləriniz və tipik çatdırılma vaxtlarınız hansılardır?

Ödənişi köçürmə yolu ilə qəbul edirik. Çatdırılma vaxtları sifarişin miqdarından və fərdi parametrlərin mürəkkəbliyindən asılıdır, lakin standart sabit yay asılqanları adətən sifarişin təsdiqindən sonra dörd-altı həftə ərzində hazırlana və əvvəlcədən təyin edilə bilər. Sürətli çatdırılma müqavilə danışıqları zamanı müzakirə oluna və razılaşdırıla bilər.

Tianshun ilə işləyir

Yüksək yüklü sabit yaylı asılqan haqqında soruşduqda, sizə yalnız kommersiya şərtlərini deyil, boru dəstəyi dizaynını anlayan xüsusi hesab meneceri təyin olunur. Mühəndislik komandamız yük, səyahət və boru kəmərlərinin standart tələblərini nəzərdən keçirir və 24 saat ərzində texniki təkliflə cavab verir. Fərdi konfiqurasiyalar - qeyri-standart səyahətlər, uzadılmış temperatur diapazonları, xüsusi materiallar və ya layihəyə aid sənədlər - normal təchizat əhatəmizin bir hissəsi kimi həyata keçirilir.

Çatdırıldıqdan sonra quraşdırma təlimatı, əvvəlcədən təyin edilmiş pin çıxarılması təlimatları və texniki xidmət üzrə məsləhətlər təqdim edirik. Biznesimizin 70%-dən çoxu dövriyyədən sonra proqnozlaşdırıla bilən şəkildə həyata keçirmək üçün dəstəyimizdən asılı olan müştərilərin təkrar sifarişlərindən gəlir.
