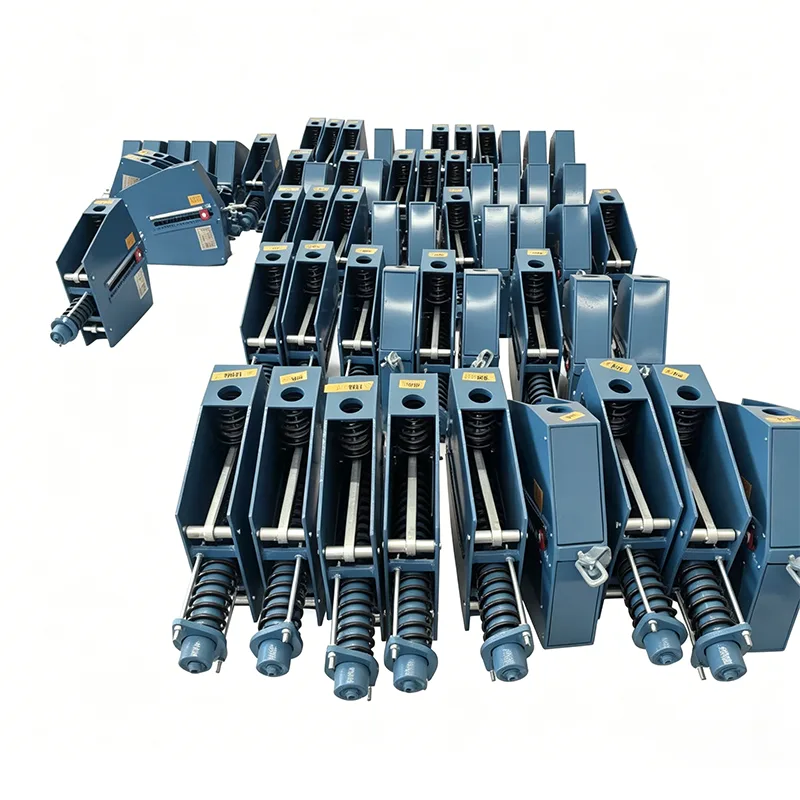

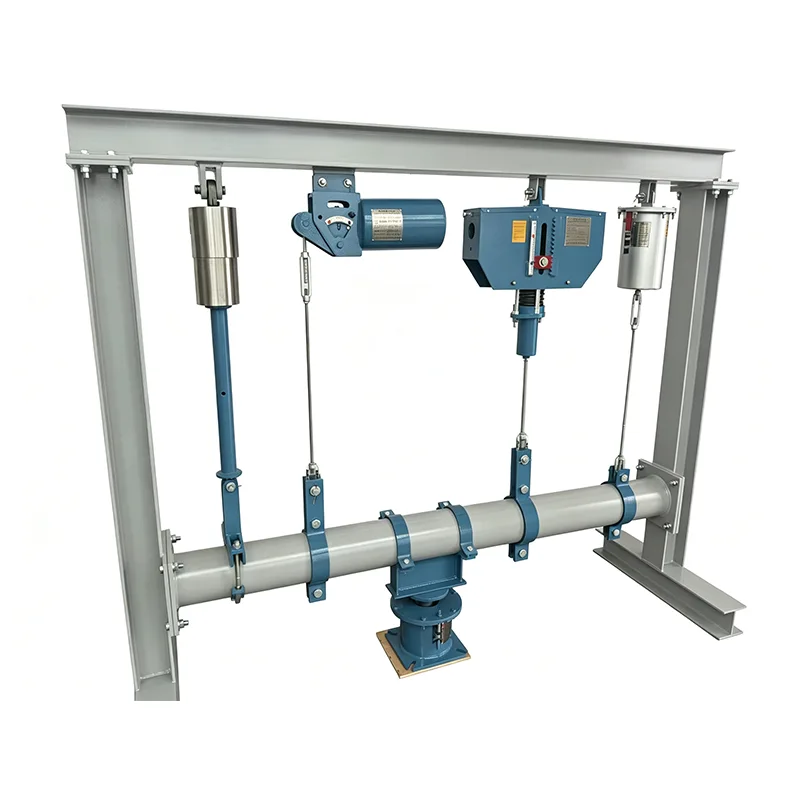

Şaquli Sabit Yay Dəstəyi

Boru kəmərləri böyük şaquli yerdəyişmələrlə qarşılaşdıqda (100 mm-dən çox) və yük dəyişikliklərinə son dərəcə həssas olduqda, adi dəyişən yay dayaqlarının yük dəyişmə dərəcəsi (≤25%) boru kəmərinin həddindən artıq gərginliyinə, avadanlıq interfeysinin zədələnməsinə və hətta boru kəmərinin qırılmasına səbəb ola bilər. Şaquli Sabit Yay Dəstəyi, böyük yerdəyişməli boru kəmərləri üçün gərginliyə nəzarət problemini tamamilə həll edərək, moment balansı prinsipinə əsaslanaraq, bütün iş vuruşu boyunca demək olar ki, sabit dəstəkləyici qüvvə (yükün dəyişmə dərəcəsi ≤5%) təmin edir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

İş prinsipi

Şaquli sabit yay dəstəyi yay qüvvəsi ilə əlaqə mexanizminin yaratdığı an arasındakı qarşılıqlı tarazlıqdan istifadə edir. Boru kəməri yuxarı və aşağı hərəkət etdikcə, yayın deformasiyası cam və bağlayıcı sistem tərəfindən dəqiq şəkildə kompensasiya edilir və çıxış dəstəkləyici qüvvəni sabit saxlayır. Bu dizayn boru kəmərinin yerdəyişməsi nəticəsində yaranan yük dalğalanmalarını tamamilə aradan qaldırır, boru kəmərlərini və birləşdirilmiş avadanlıqları əlavə gərginlikdən qoruyur.

Məhsulun Texniki Spesifikasiyası

Məhsulun struktur bölgüsü

Standart Şaquli Sabit Yay Dəstəyi, yerində asan təmir və dəyişdirmə üçün aşağıdakı müstəqil komponentlərdən ibarət modul dizaynı qəbul edir:

▶  Yaz Montajı: Stabilləşdirici istilik müalicəsinə məruz qalmış yüksək möhkəmlikli ərintili yaylar

▶  Moment Balans Mexanizmi: Dəqiq emal edilmiş kamera və əlaqə sistemi

▶  Yük Tənzimləmə Cihazı: Əməliyyat zamanı incə tənzimləmə üçün üst boltun tənzimlənməsi

▶  Yer dəyişdirmə Göstərici Sistemi: Boru kəmərinin real vaxt yerdəyişməsini göstərən aydın miqyaslı lövhə

▶  Yuxarı və Aşağı Qoşulma Yığıncaqları: Müxtəlif quraşdırma şərtlərinə uyğunlaşmaq üçün çoxlu əlaqə variantları

▶  Qoruyucu korpus: Toz və aşındırıcı mühitin daxil olmasının qarşısını almaq üçün tam qapalı dizayn

Əsas Fərqli Üstünlüklər

Standart Spesifikasiya Seçim Cədvəli

Tətbiq olunan Quraşdırma Ssenariləri

Şaquli Sabit Yay Dəstəyi şaquli quraşdırma və böyük yerdəyişmə tələb edən aşağıdakı boru kəmərləri sistemləri üçün xüsusilə uyğundur:

▶  Elektrik stansiyalarında magistral buxar boru kəmərləri və yenidən qızdırılan buxar boru kəmərləri

▶  Neft emalı və kimya zavodlarında yüksək temperatur və yüksək təzyiqli texnoloji boru kəmərləri

▶  LNG terminallarında kriogen maye boru kəmərləri

▶  Polad zavodlarında domna qazı və oksigen boru kəmərləri

▶  Şəhər mərkəzi istilik üçün yüksək temperaturlu buxar magistral xətləri

▶  Böyük saxlama çənlərinin giriş və çıxış birləşdirən boru kəmərləri

Quraşdırma və Baxım Təlimatları

▶  Quraşdırmadan əvvəl yoxlama: Məhsul modelinin, yükün və əyilmənin dizayn tələblərinə cavab verdiyini yoxlayın və daşınma zamanı hər hansı zədə olub olmadığını yoxlayın

▶  Quraşdırma ilə bağlı ehtiyat tədbirləri: Dəstəyi 1°-dən çox olmayan sapma ilə şaquli vəziyyətdə saxlayın; quraşdırmadan sonra nəqliyyat kilidini çıxarın

▶  İstismardan əvvəl istismara vermə: Boru kəmərinin düz olmasını təmin etmək üçün yükü faktiki sahədəki şəraitə uyğun olaraq dəqiqləşdirin

▶  Gündəlik Baxım: Hər altı aydan bir yerdəyişmə göstəricisini və birləşdirici boltun sıxlığını yoxlayın; hər il hərtərəfli yoxlama aparın

▶  Əvəzetmə dövrü: Normal iş şəraitində məhsulun xidmət müddəti 15-20 ilə çata bilər

Layihənin yoxlanılması və keyfiyyətə nəzarət

Şaquli Sabit Yay Dəstəklərimiz dünya üzrə çoxsaylı əsas layihələrdə yoxlanılıb, o cümlədən:

▶  300 MVt-lıq istilik elektrik stansiyasının əsas buxar boru kəməri sistemi

▶  İldə 10 milyon ton emal və kimyəvi inteqrasiya layihəsi

▶  LNG terminalının kriogen boru kəməri layihəsi

Bütün məhsullar ciddi keyfiyyətə nəzarət prosedurlarından keçir:

▶  Xammal daxilolmalarının yoxlanılması: Hər bir polad partiyası spektral analizə və mexaniki xüsusiyyət testinə məruz qalır

▶  Əsas Komponentlərin Emalı: CNC emal mərkəzləri ölçü dəqiqliyini təmin etmək üçün istifadə olunur

▶  Bahar Performans Testi: Hər yaz 100.000 yorğunluq dövründən keçir

▶  Tam Maşın Performans Testi: Hər bir vahid tam vuruşlu sabit qüvvə performans testindən keçir

▶  Son Fabrik Yoxlanışı: Tam keyfiyyət sertifikatı sənədləri verilir

Keyfiyyət idarəetmə sistemimiz ISO 9001:2015 sertifikatına malikdir və bütün məhsullar CE və API daxil olmaqla beynəlxalq standartlara uyğundur.

Köməkçi Xidmətlər

▶  Pulsuz texniki seçim və boru kəməri gərginliyinin təhlili

▶  Qeyri-standart məhsullar üçün fərdi dizayn xidmətləri

▶  Yerində quraşdırma təlimatı və texniki təlim

▶  ömürlük texniki dəstək ilə 12 aylıq zəmanət müddəti

▶  48 saatlıq reaksiya ilə təcili ehtiyat hissələri təchizatı

Şaquli Sabit Yay Dəstəyi haqqında daha ətraflı məlumat üçün peşəkar seçim məsləhəti üçün texniki komandamızla əlaqə saxlayın.

Tez-tez verilən suallar (FAQ)

S: Şaquli və üfüqi sabit yay dayaqları arasındakı fərq nədir?

A: Əsas fərqlər quraşdırma metodunda və yerin işğalındadır. Şaquli sabit yay dayaqları şaquli olaraq quraşdırılır və daha az üfüqi yer tutur, bu da onları dar boru rafı sahələri üçün uyğun edir. Üfüqi sabit yay dayaqları üfüqi şəkildə quraşdırılır və daha çox şaquli yer tutur, kifayət qədər baş boşluğu olan yerlər üçün uyğundur.

S: Şaquli Sabit Yay Dəstəyiniz yükünü yerində tənzimləyə bilərmi?

A: Bəli. Məhsul yuxarı hissədə xüsusi yük tənzimləyici boltu ilə təchiz olunub, boru kəmərinin istismarı zamanı bağlanmadan dəqiq tənzimləməyə imkan verir. Tənzimləmə diapazonu nominal yükün ±10%-dir.

S: Bu məhsul aşağı temperaturlu mühitlər üçün uyğundurmu?

A: Bəli. Biz kriogen davamlı materialları və xüsusi müalicə proseslərini qəbul edən xüsusi aşağı temperaturlu modelləri təklif edirik. Onlar normal olaraq -196℃ kimi aşağı temperaturlarda işləyə bilər və LNG kimi kriogen boru kəmərləri sistemləri üçün uyğundur.
