Sənaye boru kəmərləri sistemlərinin istismarı zamanı dəstək həllərinin düzgün seçilməməsi çox vaxt bir sıra problemlərə səbəb olur:
▶ Həddindən artıq boru kəməri gərginliyi: Yüksək temperaturlu boru kəmərləri istilik yerdəyişməsinə məruz qaldıqda, dəstəkləyici qüvvədəki dəyişikliklər qaynaq tikişinin çatlamasına və oynaqların sızmasına səbəb olur.
▶ Avadanlıq interfeysinin zədələnməsi: Boru kəmərlərinin istilik genişlənməsi itkisi nasoslar və kompressorlar kimi həssas avadanlıqlara ötürülür və bu, avadanlıqların ofsetinə və ya möhürünün sıradan çıxmasına səbəb olur.
▶ Dəstək və asılqan tıxanma xətası: Yanlış quraşdırma və istismara vermə yayların normal işləməsinə mane olur, boru kəmərinin əyilməsinə və deformasiyasına səbəb olur.
▶ Yüksək istismar və texniki xidmət xərcləri: Tez-tez texniki qulluq və dəyişdirmə istehsalın davamlılığına təsir göstərir
Bu ümumi sənaye problemlərini həll etmək üçün biz 14 illik mühəndislik təcrübəsi ilə təsdiqlənmiş yetkin bir həll təqdim edirik - Boru Kəmərinə Daimi Yay Dəstəyi.
Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.
Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.
Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.
| Sabit Yaylı Asılqan Xüsusi Cədvəl | Misal |
| Model / Seriya | PH, LH, CA, CS, TH |
| Yük tutumu (işləmə) | 0,1 kN - 500 kN |
| Ümumi Səyahət | 50mm, 100mm, 200mm, 400mm |
| Faktiki Səyahət | 600 mm-ə qədər |
| Yük Sapması (Dözümlülük) | ±5% (Standart) / ±3% (Yüksək Prec.) |
| Quraşdırma yeri | Üfüqi / Şaquli |
| Mənzilin bitirilməsi | İsti Daldırma Sinklənmiş / Epoksi |
| Əməliyyat Temp. | -20°C ilə +80°C (Ətraf mühit) |
| Yay rulonunun materialı | 60Si2Mn / 50CrVA |
| Yük Tənzimləmə Aralığı | ±10% (Sahənin tənzimlənməsi) |

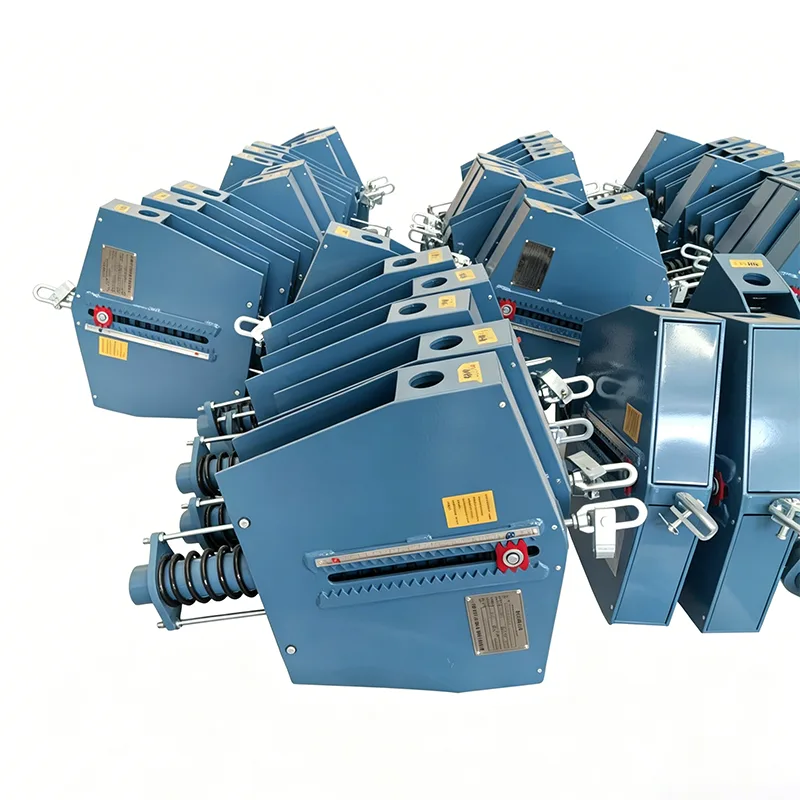

Boru Kəməri üçün Daimi Yay Dəstəyi, boru kəmərinin dibinin dəstəyi üçün xüsusi olaraq hazırlanmış, boru kəmərinin üstündə qaldırma yerinin olmadığı və bünövrədən və ya platformadan yuxarıya doğru dəstəyin tələb olunduğu iş şəraiti üçün uyğun olan əsas tipli sabit qüvvə dəstək cihazıdır.
Asılqan növlərindən fərqli olaraq, sabit qüvvəli yay dayağı birbaşa polad şüalara, beton təməllərə və ya dayaq polad konstruksiyalarına yerləşdirilir və boru kəmərinin dibinə əsas vasitəsilə birləşdirilir. Boru kəmərinin şaquli istilik yerdəyişməsinin bütün prosesi boyunca o, həmişə ±5% daxilində idarə olunan yük dəyişmə sürəti ilə sabit dəstəkləyici qüvvə çıxarır, istilik yerdəyişməsi nəticəsində yaranan əlavə gərginliyi əsaslı şəkildə aradan qaldırır.
Yangzhou Tianshun Pipeline Technology 2012-ci ildə yarandığı gündən dünyanın 40-dan çox ölkəsində enerji və neft-kimya layihələri üçün on minlərlə dəst boru kəməri dəstəyi məhsulu təqdim edərək, zəngin yerlərdə tətbiq təcrübəsi toplayıb.
Sənaye standartı NB/T 47038-2019 Mühəndislik təcrübəsi ilə birlikdə Sabit Güclü Yay Dəstəkləri və Asılqanlarına uyğun olaraq seçim meyarları aşağıdakılardır:
|
Mühakimə şərti |
Tövsiyə olunan Həll |
|
Boru kəmərinin şaquli istilik yerdəyişməsi ＞ 12 mm |
Sabit qüvvətli yay dayaqlarına və asılqanlara üstünlük verin |
|
Boru kəmərinin şaquli istilik yerdəyişməsi ≤ 12mm |
Dəyişən qüvvətli yay dayaqları və asılqanlar isteğe bağlıdır |
|
Yük dəyişmə sürəti tələbi ≤ 6% |
Sabit qüvvətli yay dayaqları və asılqanları seçilməlidir |
|
Həssas avadanlıqlara qoşulur (buxar turbinləri, nasoslar, kompressorlar) |
Sabit qüvvətli yay dayaqları və asılqanları seçilməlidir |
|
Boru kəmərinin üstündə qaldırıcı yer yoxdur |
Boru Kəməri üçün Daimi Yay Dəstəyi seçin (əsas tipli dəstək) |
|
Boru kəmərinin üstündəki polad konstruksiya şüaları |
Sabit güc yay asılqanları isteğe bağlıdır |
▶ Boru kəmərinin iş yükü (boru kəmərinin çəkisi, orta və izolyasiya təbəqəsi daxil olmaqla)
▶ Boru kəmərinin soyuq vəziyyətdən isti vəziyyətə şaquli istilik yerdəyişmə dəyəri
▶ İş mühitinin temperatur diapazonu
▶ Yerində quraşdırma sahəsi məhdudiyyətləri
▶ İcra standartı tələbləri (milli standart / kimyəvi standart / güc standartı)
|
Parametr kateqoriyası |
Texniki göstəricilər |
Qeydlər |
|
Yük diapazonu |
0,5kN ~ 800kN |
Super böyük yük spesifikasiyası fərdiləşdirilə bilər |
|
Yer dəyişdirmə diapazonu |
50mm ~ 400mm |
20% yerdəyişmə marjası tövsiyə olunur |
|
Yük sabitliyi |
≤±5% |
≤6% milli standart tələbindən daha yüksək performans |
|
İşləmə temperaturu |
-20℃ ~ 450℃ |
Xüsusi iş şəraiti üçün fərdiləşdirilə bilər |
|
Yük tənzimləmə diapazonu |
±10% |
Yerində incə tənzimləmə mövcuddur |
|
Quraşdırma növü |
Baza tipli dəstək |
Aşağı kökləmə quraşdırılması |
|
İcra standartları |
NB/T 47038, HG/T 20644, GB/T 17116 |
Müştəri tərəfindən müəyyən edilmiş standartlara əməl edə bilər |
|
Bahar materialı |
60Si2MnA yay poladı |
Vakuum istilik müalicəsi prosesi |
|
Qabıq materialı |
Q345B konstruksiya polad |
İnteqral qaynaq formalaşdırılması |
|
Müqayisə maddəsi |
Daimi Güc Yay Dəstəyi |
Dəyişən Güc Yay Dəstəyi |
Sərt Sabit Dəstək |
|
Yük dəyişmə dərəcəsi |
≤±5% |
15%~25% |
100% (yer dəyişdirmə kompensasiyası yoxdur) |
|
Tətbiq edilə bilən yerdəyişmə |
＞12mm, maksimum 500mm |
≤50mm |
0 (yer dəyişdirmə yoxdur) |
|
Boru kəmərinin gərginliyinə təsir |
Demək olar ki, əlavə stress yoxdur |
Müəyyən əlavə stress |
Şiddətli stress konsentrasiyası |
|
Avadanlığın qorunması |
Ən yaxşı, minimum itələmə |
Orta |
Zəif, təkan birbaşa ötürülür |
|
Struktur mürəkkəbliyi |
Nisbətən yüksək |
Sadə |
Ən sadə |
|
Satınalma dəyəri |
Nisbətən yüksək |
Orta |
Ən aşağı |
|
Tam həyat dövrü dəyəri |
Ən aşağı (xidmət tələb olunmur, uzun xidmət müddəti) |
Orta |
Ən yüksək (tez-tez təmir) |
|
Tövsiyə olunan ssenarilər |
Yüksək temperaturlu və yüksək təzyiqli uzun məsafəli boru kəmərləri, həssas avadanlıq bağlantısı |
Ümumi temperaturda orta və kiçik diametrli boru kəmərləri |
İstilik yerdəyişməsi olmayan qısa boru kəmərləri |
Boru Kəməri üçün Daimi Yay Dəstəyinin ilkin satınalma dəyəri nisbətən yüksək olsa da, 10 ildən artıq olan tam həyat dövrü baxımından onun hərtərəfli dəyəri texniki xidmət göstərməyən xüsusiyyətinə, yüksək etibarlılığına və aşağı uğursuzluq dərəcəsinə görə digər həllərdən üstündür.
▶ Bütün yay poladları material sertifikatları olan böyük yerli polad dəyirmanlarındandır
▶ Yay materiallarının hər partiyası anbara qoyulmazdan əvvəl sərtlik sınağı və tərkibinin yenidən yoxlanılması aparılır.
▶ Qaynaq materialları əsas metala uyğundur və qaynaq prosedurunun keyfiyyətindən keçir
▶ Daxili gərginliyi aradan qaldırmaq üçün bulaqlar sardıqdan sonra vakuum istilik müalicəsindən keçir
▶ Hər yay fərdi olaraq yüklə sınaqdan keçirilir, yük yerdəyişmə əyriləri qeydə alınır
▶ Sabitliyin standartlara cavab verməsini təmin etmək üçün tam montajdan sonra tam vuruş testi aparılır
▶ Səthin korroziyaya qarşı müalicəsi: qumlama pasdan təmizləmə + epoksi sinklə zəngin astar + üst örtük
Boru Kəməri üçün hər bir Daimi Yay Dəstəyi, verilən hesabatlarla çatdırılmadan əvvəl aşağıdakı yoxlamaları tamamlayır:
▶ Görünüş və ölçü yoxlaması
▶ Tam vuruş yükünün sabitliyi testi
▶ Bloklama cihazı funksiya testi
▶ Yer dəyişdirmə göstəricisinin kalibrlənməsi
|
Yerində Problem |
Mümkün Səbəb |
Həll |
|
Boru kəmərinin yerdəyişməsi zamanı dayaqdan anormal səs-küy |
Rolik və bələdçi dəmir yolu arasındakı sürtünmə |
Mütəmadi olaraq yağ tətbiq edin |
|
Dizayna uyğun olmayan faktiki yerdəyişmə |
Boru kəmərinin gərginliyinin hesablanmasında sapma |
Sahədə yük ±10% diapazonda dəqiq tənzimlənə bilər |
|
Həddindən artıq yayın sıxılması |
Yanlış seçim və ya həddindən artıq yükləmə |
Yükü yenidən hesablayın və uyğun modeli dəyişdirin |
|
Baza deformasiyasını dəstəkləyin |
Köklənmə təməlinin qeyri-kafi gücü |
Bünövrəni gücləndirin və ya dəstək sahəsini artırın |
|
Şiddətli korroziya |
Güclü ekoloji korroziya |
Paslanmayan polad material seçin və ya korroziyaya qarşı örtük əlavə edin |
1.Texniki məsləhət: Peşəkar satış qrupu boru kəmərinizin parametrlərinə əsasən seçim təklifləri təqdim edir
2.Sxem təsdiqi: Məhsulun spesifikasiyalarını və kotirovkalarını verin, texniki tələbləri və çatdırılma vaxtını təsdiqləyin
3.İstehsal və istehsal: Sifarişlərə uyğun istehsal, proses zamanı mövcud olan istehsal tərəqqi rəyi
4.Zavod yoxlaması: Test hesabatları və ixtisas sertifikatları əlavə edilməklə tam yoxlama
5.Logistika və çatdırılma: Adi modellər üçün 7-15 gün çatdırılma, razılaşdırılmış dövrə uyğun olaraq sifariş edilmiş məhsullar
6.Satışdan sonra dəstək: Quraşdırma təlimatı verin, məhsulun keyfiyyət problemlərinə 24 saat ərzində cavab verin
Yangzhou Tianshun Boru Kəməri Texnologiyası həmişə "sabit keyfiyyət, peşəkar xidmət" biznes fəlsəfəsinə riayət edir. Məhsullarımız ABŞ, Böyük Britaniya, Braziliya, Sinqapur və Cənubi Afrika da daxil olmaqla 40-dan çox ölkədə mühəndislik layihələrində stabil fəaliyyət göstərir. Boru Kəməri üçün Daimi Yay Dəstəyi seçimi qlobal mühəndislik təcrübələri ilə təsdiqlənmiş etibarlı boru kəməri dəstəyi həllini seçmək deməkdir.
