Məqalənin xülasəsi:Etibarlı dəstək sistemi istilik genişlənməsinə, büzülməsinə, vibrasiyaya və dəyişən əməliyyat yüklərinə məruz qalan sənaye boru kəmərləri üçün vacibdir. ABoru Kəməri üçün Dəyişən Yay Dəstəyiboru kəmərini davamlı olaraq dəstəkləyərkən idarə olunan şaquli hərəkəti təmin edir. Peşəkar istehsal təcrübəsi ilə,Tyanşunelektrik stansiyaları, neft-kimya obyektləri, neft və qaz sistemləri, kimya zavodları, suyun təmizlənməsi layihələri və digər tələbkar sənaye tətbiqləri üçün standartlaşdırılmış və fərdiləşdirilmiş dəyişən yay dəstəyi həlləri təqdim edir.
Mündəricat
- Boru kəməri üçün dəyişən yay dəstəyi nədir?
- Niyə Sənaye Boru Kəmərlərində Dəyişən Yay Dəstəyi lazımdır?
- Dəyişən yay dəstəyi necə işləyir?
- Əsas Texniki Spesifikasiyalar Hansılardır?
- Əsas komponentlər hansılardır?
- Əsas Üstünlüklər Nələrdir?
- Dəyişən yay dəstəyi harada istifadə olunur?
- Düzgün dəyişən yay dəstəyini necə seçməlisiniz?
- İstehsal keyfiyyəti performansa necə təsir edir?
- Digər boru dayaqları ilə necə müqayisə olunur?
- Tez-tez verilən suallar

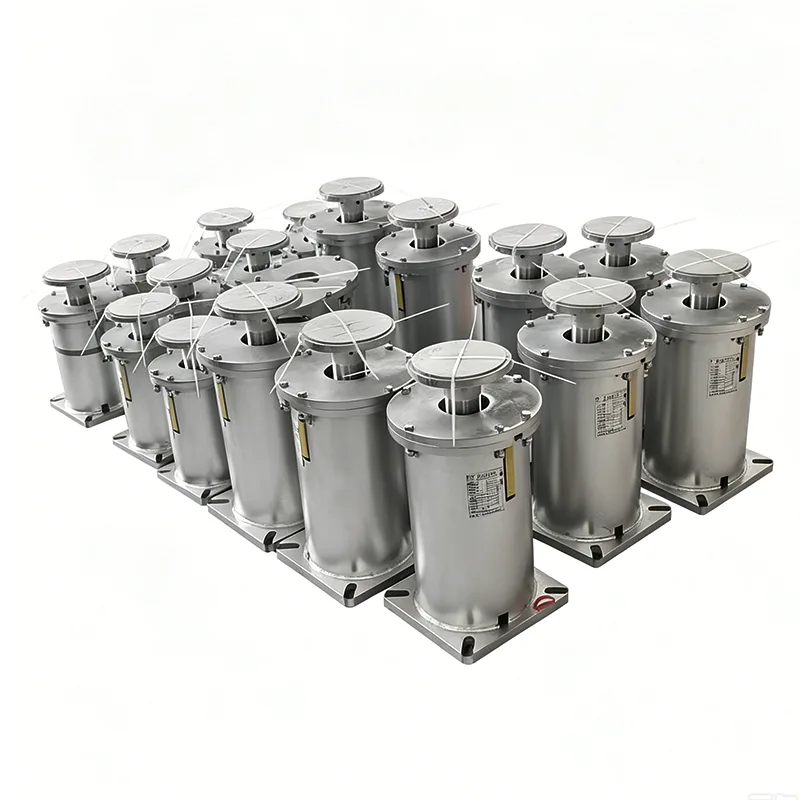

Boru kəməri üçün dəyişən yay dəstəyi nədir?
A Boru Kəməri üçün Dəyişən Yay Dəstəyiidarə olunan şaquli hərəkətə imkan verərkən boru kəməri yüklərini daşımaq üçün nəzərdə tutulmuş elastik mexaniki dayaqdır. Hərəkəti məhdudlaşdıran sərt dayaqdan fərqli olaraq, dəyişən yay dəstəyi boru kəmərinin mövqeyində dəyişiklikləri nəzərə almaq üçün yayın əyilmə xüsusiyyətlərindən istifadə edir.
İstismar temperaturu dəyişdikdə sənaye boru kəmərləri əhəmiyyətli dərəcədə hərəkət edə bilər. Buxar xətləri, qidalandırıcı su sistemləri, texnoloji boru kəmərləri, kondensat xətləri və digər yüksək temperatur sistemləri istismar zamanı genişlənə və bağlandıqdan sonra daralmaya bilər. Bu hərəkət düzgün idarə olunmazsa, həddindən artıq qüvvələr borulara, klapanlara, flanşlara, avadanlıqların burunlarına və struktur birləşmələrə ötürülə bilər.
Düzgün seçilmiş yay dəstəyi, proqnozlaşdırıla bilən dəstək yükünü qoruyarkən bu qüvvələri paylamağa kömək edir. Tianshun-un məhsul çeşidinə müxtəlif yük tutumları, səyahət tələbləri, quraşdırma şəraiti və sənaye mühitləri üçün nəzərdə tutulmuş standart və fərdiləşdirilmiş konfiqurasiyalar daxildir.
Niyə Sənaye Boru Kəmərlərində Dəyişən Yay Dəstəyi lazımdır?
Boru kəmərinin dəstəyi sadəcə bir borunun yerində saxlanması məsələsi deyil. Düzgün hazırlanmış dəstək sistemi həddindən artıq ikincil gərginlik yaratmadan çəki, istilik hərəkəti, vibrasiya və iş şəraitinə uyğun olmalıdır.
Dəyişən yay dayaqları, boru kəmərinin şaquli yerdəyişmə kompensasiyasına ehtiyacı olduqda, lakin daimi yay dəstəyi ilə əlaqəli olduqca aşağı yük dəyişikliyini tələb etmədikdə xüsusilə faydalıdır.
- Termal genişlənmə kompensasiyası:Boru kəmərinin temperaturu dəyişdikcə idarə olunan şaquli hərəkətə imkan verir.
- Yük paylanması:Boru kəmərləri və əlaqəli komponentlər üçün davamlı dəstək təmin edir.
- Stressin azaldılması:Birləşdirilmiş avadanlıqlara ötürülən həddindən artıq qüvvələri azaltmağa kömək edir.
- Vibrasiyanın idarə edilməsi:Boru kəmərlərinin istismarı üçün elastik dəstək mexanizmi təmin edir.
- Avadanlığın qorunması:Həssas əlaqə nöqtələrində həddindən artıq yükləmə riskini azaltmağa kömək edir.
- Quraşdırma çevikliyi:Layihə tələblərinə uyğun olaraq müxtəlif konfiqurasiyalar seçilə bilər.
Mühəndislik layihələri üçün dəstək həmişə boru diametrinə əsaslanan dəstəyi seçməkdənsə, həmişə boru kəmərinin faktiki çəkisi, hərəkəti, iş temperaturu, quraşdırma mövqeyi və struktur şərtləri əsasında seçilməlidir.
Dəyişən yay dəstəyi necə işləyir?
Dəyişən yay dəstəyinin iş prinsipi yayın əyilməsi və tətbiq olunan yük arasındakı əlaqəyə əsaslanır. Praktik baxımdan, yay boru kəmərinin şaquli hərəkəti ilə dəyişən bir dəstək qüvvəsi yaradır.
Boru kəməri aşağıya doğru hərəkət etdikdə, yay daha da sıxılır və dəstəkləyici qüvvə artır. Boru kəməri yuxarıya doğru hərəkət etdikdə, yayın sıxılması azalır və dəstəkləyici qüvvə müvafiq olaraq azalır. Bu idarə olunan dəyişiklik dəstəyə yükü daşımağa davam edərkən boru kəmərinin hərəkətini izləməyə imkan verir.
Soyuq yük və isti yük arasındakı fərq, buna görə də mühəndislik dizaynı zamanı vacib bir məsələdir. Dəstəyin işləmə vəziyyətinin icazə verilən yük dəyişməsi və hərəkət diapazonu daxilində qalması üçün düzgün kalibrlənməlidir.
Şaquli yerdəyişmənin mülayim olduğu və müəyyən dərəcədə yük dəyişikliyinin məqbul olduğu tətbiqlər üçün dəyişən yay dəstəyi performans, struktur sadəliyi, quraşdırma rahatlığı və qiymət arasında effektiv tarazlığı təmin edə bilər.
Əsas Texniki Spesifikasiyalar Hansılardır?
Müxtəlif boru kəmərləri layihələri müxtəlif yay tutumları və hərəkət diapazonları tələb edir. Tianshun tərəfindən təqdim edilən məhsul məlumatlarına görə, dəyişən yay dəstəyi konfiqurasiyaları geniş sənaye iş şəraitini əhatə edə bilər.
| Spesifikasiya | Tipik Aralıq / Seçim | Mühəndislik əhəmiyyəti |
|---|---|---|
| Dəstək növü | A, B, C, D, E, F, G tipləri | Müxtəlif quraşdırma şərtləri üçün konfiqurasiya çevikliyini təmin edir |
| Yay Ölçüsü | № 0–Xeyr. 22 | Tələb olunan yük qabiliyyətinə görə seçim etməyə imkan verir |
| Səyahət Aralığı | 30, 60, 90, 120, 180 mm | Müxtəlif şaquli boru kəməri hərəkətlərinə uyğun gəlir |
| Əməliyyat yükü | 0,2–400 kN | Müxtəlif əməliyyat yükləri olan boru kəmərlərini dəstəkləyir |
| Hərəkət istiqaməti | Yuxarı / Aşağı | Şaquli termal yerdəyişməni təmin edir |
| Yük Dəyişkənliyi | ≤25% standart | Hərəkət zamanı dəstəkləyici qüvvənin dəyişməsinə nəzarət edir |
| Korpus materialı | Karbon Polad Q235/Q355 | Struktur gücü və davamlılığı təmin edir |
| Səthi müalicə | İsti daldırma sinklənmiş / Boyalı | Dəstəyi müxtəlif ətraf mühit şəraitinə uyğunlaşdırmağa kömək edir |
Bu dəyərlərə universal dizayn məhdudiyyətləri deyil, məhsul seçim istinadları kimi baxılmalıdır. Son spesifikasiyalar faktiki mühəndislik şərtlərinə və istehsalçının texniki sənədlərinə uyğun olaraq təsdiqlənməlidir.
Əsas komponentlər hansılardır?
Dəyişən yay dəstəyi bir neçə əlaqələndirilmiş komponentdən ibarətdir. Hər bir hissə yükdaşıma qabiliyyətinə, quraşdırmanın sabitliyinə, əməliyyat görmə qabiliyyətinə və ya ətraf mühitin qorunmasına töhfə verir.
- Spiral yay:Əsas elastik komponent, yay poladdan hazırlanmış və sabit mexaniki performansa nail olmaq üçün işlənmişdir.
- Üst və aşağı birləşdirici lövhələr:Dəstəyi boru kəməri strukturuna və dəstəkləyici quruluşa birləşdirin.
- Yük göstəricisi:Quraşdırma və istismar zamanı yay yükünü və yerdəyişmə şərtlərini müəyyən etməyə kömək edir.
- Kilidləmə mexanizmi:Daşınma, quraşdırma və işə salma zamanı yay montajını təmin edir.
- Qoruyucu korpus:Yayı tozdan, nəmdən, yağış suyundan və aşındırıcı ətraf mühitin təsirindən qorumağa kömək edir.
Bu komponentlərin birləşməsi sistemi sabit dəstək performansının vacib olduğu uzunmüddətli sənaye xidməti üçün uyğun edir.
Əsas Üstünlüklər Nələrdir?
Düzgün yay dəstəyinin seçilməsi boru sisteminin etibarlılığına əhəmiyyətli dərəcədə kömək edə bilər. Ənənəvi sərt dayaqlarla müqayisədə, dəyişən yay dizaynları əlavə hərəkət qabiliyyətini təmin edir, eyni zamanda quraşdırma və saxlama nisbətən sadədir.
Nəzarət olunan yük dəyişikliyi
Düzgün dizayn edilmiş dəyişən yay dəstəyi boru kəməri hərəkət edərkən dəstəkləyici qüvvənin dəyişməsini məhdudlaşdırır. Tianshun-un standart məhsul məlumatı 25%-ə qədər yük dəyişkənliyini müəyyən edir.
Çoxlu Yük və Səyahət Seçimləri
Müxtəlif yay ölçüləri və hərəkət diapazonları dəstəyi xüsusi boru kəmərinin hərəkəti və yükləmə tələblərinə uyğunlaşdırmağı asanlaşdırır.
Əvvəlcədən Yükləmə Kalibrləmə
Yay dayaqları müəyyən edilmiş layihə tələblərinə uyğun olaraq əvvəlcədən tənzimlənə bilər ki, bu da iş yerində quraşdırma və işə salmağı asanlaşdırmağa kömək edir.
Uyğunlaşa bilən tikinti
Müxtəlif quraşdırma mühitləri, məkan məhdudiyyətləri və xidmət şərtləri üçün müxtəlif konfiqurasiyalar və materiallar seçilə bilər.
Baxım Rahatlığı
Modul konstruksiya avadanlığın istismar dövrü ərzində texniki xidmət tələb olunduqda komponentlərin dəyişdirilməsini və təmirini asanlaşdıra bilər.
Dəyişən yay dəstəyi harada istifadə olunur?
Texnologiya temperatur dəyişkənliyi, iş şəraiti və ya avadanlıq vibrasiyası səbəbindən şaquli hərəkətin baş verdiyi sənaye boru sistemləri üçün uyğundur.
- İstilik elektrik stansiyasının buxar boru kəmərləri
- Qida suyu və kondensat boru kəmərləri
- Neft-kimya proses boru kəmərləri
- Boru kəmərlərini birləşdirən istilik dəyişdiricisi
- Neft və qaz kompressor stansiyaları
- Təbii qaz boru kəmərinin klapan kameraları
- Rayon istilik şəbəkələri
- Su və çirkab su təmizləyici qurğular
- Gəmi və dəniz platforması boru kəmərləri
- Kimya və əczaçılıq emal sistemləri
Məsələn, enerji istehsalı və neft-kimya obyektlərində boru kəmərlərində təkrar isitmə və soyutma dövrləri ola bilər. Düzgün seçilmiş dəyişən yay dəstəyi boru sistemi boyunca nəzərdə tutulan gərginliyin paylanmasını qorumağa kömək etməklə nəticələnən şaquli yerdəyişməni təmin edə bilər.
Düzgün dəyişən yay dəstəyini necə seçməlisiniz?
Düzgün seçim yay dəstəyi mühəndisliyində ən vacib addımlardan biridir. Dəstək yalnız nominal boru ölçüsünə deyil, faktiki iş şəraitinə uyğun seçilməlidir.
- Əməliyyat yükünü təyin edin:Boru kəmərinin çəkisini, izolyasiyanı, klapanları, fitinqləri, mayenin çəkisini və digər dəstəklənən komponentləri hesablayın.
- Şaquli hərəkəti müəyyənləşdirin:Soyuq və iş şəraiti arasında gözlənilən yuxarı və ya aşağı yerdəyişməni təyin edin.
- Yük dəyişikliyini yoxlayın:İcazə verilən yük dəyişikliyinin qoşulmuş avadanlıq və boru kəməri gərginliyi dizaynı üçün uyğun olub olmadığını müəyyənləşdirin.
- Quraşdırma sahəsini qiymətləndirin:Mövcud struktur və texniki boşluq əsasında uyğun konfiqurasiya seçin.
- Ətraf mühit şəraitini nəzərə alın:Rütubət, korroziya, temperatur və açıq havaya məruz qalma üçün uyğun korpus və səth müalicəsi seçin.
- Quraşdırma istiqamətini təsdiqləyin:Dəstəyin yuxarı və ya aşağı hərəkətə uyğun olub olmadığını yoxlayın.
- Mühəndislik standartlarını nəzərdən keçirin:Seçilmiş dəstəyin müvafiq layihə spesifikasiyasına və boru kəmərinin dizayn tələblərinə uyğun olduğundan əmin olun.
Mürəkkəb layihələr üçün mühəndislər boru kəmərinin yükünü, iş temperaturunu, gözlənilən yerdəyişməni, quraşdırma sahəsini və digər əsas parametrləri təchizatçıya təqdim edə bilərlər. Bundan sonra istehsalçı uyğun model və konfiqurasiya tövsiyə edə bilər.
İstehsal keyfiyyəti performansa necə təsir edir?
Yay dəstəyi performansı çox dərəcədə yayın tutarlılığından, ölçülü dəqiqlikdən, yükün kalibrlənməsindən, materialın keyfiyyətindən və son montajdan asılıdır. Beləliklə, istehsal keyfiyyəti boru kəmərinin uzunmüddətli etibarlılığı ilə birbaşa bağlıdır.
Tyanşun, xammalın yoxlanılması, CNC yay istehsalı, yay performans testi, hazır montaj yoxlaması və çatdırılmadan əvvəl son yoxlamanı əhatə edən tam proses keyfiyyətə nəzarət yanaşmasını bildirir. Onun istehsal obyektlərinə CNC yay sarma maşınları, yay sınaq avadanlığı, spektrometrlər və dağıdıcı olmayan sınaq alətləri daxildir.
Məhsul məlumatlarına görə, hər yay montajdan əvvəl sabit performansı yoxlamaq üçün çoxsaylı sıxılma və yükləmə testlərindən keçir. Şirkətin keyfiyyət idarəetmə sistemi ISO 9001:2015 sertifikatına malikdir, məhsullarının isə CE və API tələbləri daxil olmaqla beynəlxalq standartlara uyğun olduğu bildirilir.
Bu keyfiyyətə nəzarət tədbirləri yay dayaqlarının təkrar istilik dövrləri altında uzun illər xidmətdə qala biləcəyi sənaye layihələri üçün xüsusilə vacibdir.
Digər boru dayaqları ilə necə müqayisə olunur?
| Müqayisə faktoru | Dəyişən yay dəstəyi | Sərt Boru Dəstəyi | Daimi Bahar Dəstəyi |
|---|---|---|---|
| Şaquli Hərəkət | Orta hərəkəti kompensasiya edir | Çox məhduddur | Daha böyük hərəkət üçün uyğundur |
| Yük dəyişikliyi | Tipik olaraq ≤25% | Yer dəyişdirmə ilə kəskin şəkildə dəyişir | Bir qayda olaraq, daha aşağıdır |
| Struktur mürəkkəbliyi | Orta | Aşağı | Yüksək |
| Quraşdırma | Nisbətən düz | Sadə | Daha tələbkar |
| Xərc Səviyyəsi | Orta | Aşağı | Yüksək |
| Tipik Tətbiq | Ümumi termal yerdəyişmə | Hərəkət az və ya yoxdur | Böyük hərəkət və ya yüksək yükə həssas sistemlər |
Bu müqayisə niyə universal "ən yaxşı" boru dəstəyinin olmadığını göstərir. Dəyişən yay dayağı, boru kəməri orta şaquli yerdəyişmə ilə qarşılaşdıqda və dəstəkləyici yükdə idarə olunan dəyişiklik məqbul olduqda xüsusilə cəlbedicidir.
Tez-tez verilən suallar
1. Boru Kəməri üçün Dəyişən Yay Dəstəyinin əsas funksiyası nədir?
Onun əsas funksiyası istilik genişlənməsi, büzülməsi və ya dəyişən iş şəraiti nəticəsində yaranan idarə olunan şaquli hərəkətə imkan verərkən boru kəmərinin çəkisini dəstəkləməkdir.
2. Dəyişən yay dayağı ilə daimi yay dəstəyi arasında fərq nədir?
Dəyişən yay dayağı, yayın əyildiyi üçün dəstəkləyici qüvvəsini dəyişir. Daimi yay dəstəyi, müəyyən edilmiş səyahət diapazonu boyunca daha ardıcıl dəstəkləyici qüvvəni saxlamaq üçün nəzərdə tutulmuşdur. Dəyişən yay dayaqları orta yük dəyişikliyi məqbul olduqda ümumiyyətlə uyğundur.
3. Yay dəstəyi seçimi üçün hansı məlumat tələb olunur?
Mühüm parametrlərə əməliyyat yükü, soyuq yük, isti yük, şaquli yerdəyişmə, hərəkət istiqaməti, iş temperaturu, quraşdırma sahəsi, boru konfiqurasiyası və ətraf mühit şəraiti daxildir.
4. Hansı səyahət diapazonları mövcuddur?
Tipik məhsul seçimlərinə 30 mm, 60 mm, 90 mm, 120 mm və 180 mm səyahət daxildir. Boru kəmərinin faktiki hesablanmış hərəkətinə uyğun olaraq müvafiq səyahət seçilməlidir.
5. Dəyişən yay dayaqları fərdiləşdirilə bilərmi?
Bəli. Xüsusi yük tələbləri, yerdəyişmə şəraiti, məhdud quraşdırma yerləri, materiallar, səth müalicəsi və digər layihəyə xas tələblər üçün fərdi həllər hazırlana bilər.
6. Dəyişən və ya daimi yay dəstəyinə ehtiyacım olub-olmadığını necə müəyyən edə bilərəm?
Qərar boru kəmərinin hərəkətinə, icazə verilən dəstəkləyici yük dəyişikliyinə, qoşulmuş avadanlığın həssaslığına, gərginliyin təhlilinə və layihənin spesifikasiyasına əsaslanmalıdır. Kritik boru kəmərləri sistemləri üçün seçim mühəndislik hesablamaları və peşəkar texniki baxış vasitəsilə təsdiqlənməlidir.
Nəticə
Yaxşı dizayn edilmiş dəstək sistemi sənaye boru kəmərlərinin təhlükəsiz və etibarlı işləməsi üçün əsasdır. Elastik yük dəstəyini idarə olunan şaquli hərəkətlə birləşdirərək, aBoru Kəməri üçün Dəyişən Yay Dəstəyiistilik yerdəyişməsini idarə etməyə, boru kəməri yüklərini bölüşdürməyə, həddindən artıq gərginliyi azaltmağa və qoşulmuş avadanlıqları qorumağa kömək edə bilər. Standart və ya fərdiləşdirilmiş həllər tələb edən layihələr üçün Tianshun çoxlu yük və səyahət konfiqurasiyaları, istehsal keyfiyyətinə nəzarət, texniki seçim yardımı və satış sonrası dəstək ilə dəyişən yay dəstəyi təklif edir. Əgər siz yeni boru kəməri layihəsini planlaşdırırsınızsa və ya mövcud dəstək sistemini təkmilləşdirirsinizsə,bizimlə əlaqə saxlayıntətbiqiniz üçün uyğun dəyişən yay dəstəyi həllini müzakirə etmək üçün yük, yerdəyişmə, temperatur və quraşdırma tələblərinizlə.
