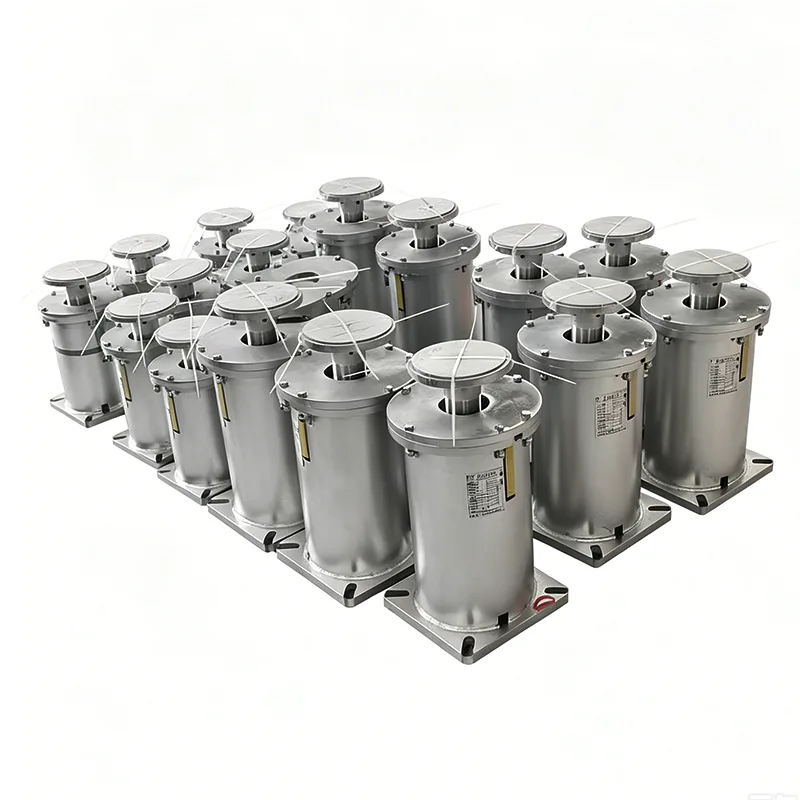

Boru Kəməri üçün Dəyişən Yay Dəstəyiistilik genişlənməsi, büzülməsi, vibrasiya və ya dəyişən iş şəraiti nəticəsində yaranan şaquli hərəkəti yaşayan sənaye boru sistemləri üçün vacib komponentdir.Tyanşunboru kəməri yüklərini tarazlaşdırmaq, idarə olunan yerdəyişmələri təmin etmək və elektrik stansiyaları, neft-kimya qurğuları, neft və qaz sistemləri və suyun təmizlənməsi layihələri kimi tələbkar tətbiqlərdə qoşulmuş avadanlıqların qorunmasına kömək etmək üçün nəzərdə tutulmuş standartlaşdırılmış və fərdiləşdirilmiş yay dəstəyi həlləri istehsal edir.
Düzgün hazırlanmış boru dəstək sistemi boru kəmərinin statik ağırlığını daşımaqdan daha çox iş görməlidir. Sənaye boru kəmərləri temperatur və iş şəraiti dəyişdikcə hərəkət edə bilər, dayaqlarda, avadanlıq ucluqlarında, klapanlarda, flanşlarda və struktur birləşmələrdə əlavə qüvvələr yaradır. Boru Kəməri üçün Dəyişən Yay Dəstəyi, idarə olunan şaquli hərəkətə imkan verərkən davamlı dəstək təmin etmək üçün yayın elastik xüsusiyyətlərindən istifadə edir. Bu məqalə onun iş prinsipini, əsas komponentlərini, texniki xüsusiyyətlərini, tətbiqlərini, seçim amillərini və istehsal mülahizələrini izah edir, mühəndislərə və sənaye alıcılarına dəyişən yay dəstəyinin uyğun bir həll olduğunu başa düşməyə kömək edir.
Mündəricat
- Boru kəməri üçün dəyişən yay dəstəyi nədir?
- Dəyişən yay dəstəyi niyə lazımdır?
- Dəyişən yay dəstəyi necə işləyir?
- Əsas Texniki Spesifikasiyalar Hansılardır?
- Əsas komponentlər hansılardır?
- Əsas Üstünlüklər Nələrdir?
- Dəyişən yay dəstəyi harada istifadə olunur?
- Doğru yay dəstəyini necə seçməlisiniz?
- İstehsal keyfiyyəti niyə vacibdir?
- Digər boru dayaqları ilə necə müqayisə olunur?
- Tez-tez verilən suallar
- Nəticə
Boru kəməri üçün dəyişən yay dəstəyi nədir?
Boru Kəməri üçün Dəyişən Yay Dəstəyi şaquli yerdəyişməni təmin edərkən boru kəmərinin ağırlığını daşımaq üçün nəzərdə tutulmuş elastik mexaniki dayaqdır. Boru kəmərinin hərəkətini tamamilə məhdudlaşdırmaq əvəzinə, yayın əyilməsinə uyğun olaraq dəyişən bir dəstəkləyici qüvvə təmin etmək üçün bir yay mexanizmindən istifadə edir.
Bu dizayn xüsusilə temperatur dəyişkənliyinə məruz qalan sənaye boru kəmərləri üçün faydalıdır. Məsələn, buxar boru kəməri istismar zamanı qızdırıldığı üçün şaquli istiqamətdə hərəkət edə bilər və bağlandıqdan sonra daralır. Sərt dayaq bu hərəkəti məhdudlaşdıra və istənməyən qüvvələri boru sisteminə ötürə bilər. Dəyişən yay dəstəyi tələb olunan yükü daşımağa davam edərkən idarə olunan elastiklik təmin edir.
Tyanşun 2012-ci ildən bəri boru kəmərinə dəstək məhsulları istehsal edir və dünya üzrə sənaye layihələrinə 800.000-dən çox dəst təqdim etdiyini bildirir. Onun dəyişən yay dəstəyi sırasına çoxsaylı konfiqurasiyalar, yük tutumları, səyahət variantları və müxtəlif mühəndislik tələbləri üçün fərdiləşdirilmiş həllər daxildir.
Dəyişən yay dəstəyi niyə lazımdır?
Boru kəməri mühəndisliyi struktur dəstəyi və idarə olunan hərəkət arasında tarazlığı nəzərdə tutur. Boru kəməri istismar zamanı mövqeyi dəyişdikdə həddindən artıq ikincil gərginlik yaratmadan adekvat şəkildə dəstəklənməlidir.
- Termal hərəkət:İstilik və soyutma nəticəsində yaranan idarə olunan şaquli yerdəyişməni təmin edir.
- Yük paylanması:Borular və əlaqəli komponentlər üçün davamlı dəstəyi saxlayır.
- Stressin idarə edilməsi:Birləşdirilmiş avadanlıqlara ötürülən həddindən artıq qüvvələri azaltmağa kömək edir.
- Vibrasiya nəzarəti:Boru sistemlərinin işləməsi üçün elastik dəstək mexanizmi təmin edir.
- Avadanlığın qorunması:Həssas ucluqlar, flanşlar və birləşmələr ətrafında arzuolunmaz yüklənməni azaltmağa kömək edir.
- Mühəndislik çevikliyi:Quraşdırma şərtlərinə uyğun olaraq müxtəlif konfiqurasiyalar seçilə bilər.
Düzgün seçim yalnız boru diametrinə deyil, faktiki mühəndislik parametrlərinə əsaslanmalıdır. Boru kəmərinin çəkisi, işləmə temperaturu, şaquli yerdəyişmə, quraşdırma mövqeyi və mövcud struktur sahəsi dəstək seçiminə təsir göstərir.
Dəyişən yay dəstəyi necə işləyir?
Əsas iş prinsipi yayın elastik davranışına əsaslanır. Boru kəməri şaquli olaraq hərəkət etdikdə, yay əyilir və onun dəstəkləyici qüvvəsi müvafiq olaraq dəyişir. Bu, dəstəyə yükü daşımağa davam edərkən boru kəmərinin hərəkətini izləməyə imkan verir.
Dəstəklənən boru kəməri aşağıya doğru hərəkət etdikdə, yay daha da sıxılır və onun dəstəkləyici qüvvəsi artır. Boru kəməri yuxarıya doğru hərəkət etdikdə, yayın sıxılması azalır və dəstəkləyici qüvvə azalır. Nəticədə yaranan yük dəyişikliyi nəzərdə tutulmuş əməliyyat diapazonunda idarə olunur.
Bu xüsusiyyət dəyişən yay dayaqlarını şaquli istilik hərəkətinin gözlənildiyi, lakin müəyyən miqdarda yük dəyişikliyinin məqbul olduğu sistemlər üçün uyğun edir. Böyük bir səyahət diapazonunda son dərəcə aşağı dəstəkləyici qüvvə dəyişikliyi tələb edən tətbiqlər üçün mühəndislər bunun əvəzinə daimi yay dəstəyini nəzərdən keçirə bilərlər.
Əsas Texniki Spesifikasiyalar Hansılardır?
Texniki spesifikasiyalar faktiki boru kəmərinin dizaynına uyğunlaşdırılmalıdır. Tianshun müxtəlif sənaye iş şəraitini əhatə etmək üçün nəzərdə tutulmuş çoxsaylı konfiqurasiyaları təmin edir.
| Spesifikasiya | Tipik Aralıq və ya Seçim | Mühəndislik Məqsədi |
|---|---|---|
| Dəstək Konfiqurasiyası | A, B, C, D, E, F, G tipləri | Quraşdırma elastikliyini təmin edir |
| Yay Ölçüsü | № 0–Xeyr. 22 | Müxtəlif yük tələblərinə cavab verir |
| Səyahət Aralığı | 30, 60, 90, 120, 180 mm | Müxtəlif şaquli hərəkətləri qəbul edir |
| Əməliyyat yükü | 0,2–400 kN | Müxtəlif boru kəmərləri yüklərini dəstəkləyir |
| Hərəkət istiqaməti | Yuxarı / Aşağı | Gözlənilən termal yerdəyişmə uyğun gəlir |
| Yük Dəyişkənliyi | ≤25% standart | Dəstəkləyici qüvvənin dəyişməsinə nəzarət edir |
| Korpus materialı | Karbon Polad Q235/Q355 | Struktur möhkəmliyini təmin edir |
| Səthi müalicə | İsti Daldırma Sinklənmiş / Boyalı | Ətraf mühitin davamlılığını yaxşılaşdırır |
Əməliyyat şərtləri bir layihədən digərinə dəyişdiyinə görə, bu dəyərlər layihəyə aid mühəndislik hesablamalarını əvəz etmək əvəzinə seçim istinadları kimi qəbul edilməlidir.
Əsas komponentlər hansılardır?
Dəyişən yay dəstəyi adətən bir neçə mexaniki komponenti bir idarə olunan dayaq qurğusunda birləşdirir. Hər bir hissə etibarlı işləməyə və quraşdırmaya kömək edir.
- Spiral yay:Dəstəkləyici qüvvə yaradan əsas elastik element.
- Üst və aşağı birləşdirici lövhələr:Dəstəyi boru kəmərinin montajı və struktur elementləri ilə birləşdirin.
- Yük göstəricisi:Yay mövqeyi, yük və ya yerdəyişmə haqqında məlumat verir.
- Kilidləmə cihazı:Daşınma, quraşdırma və istismara vermə zamanı yayı təmin etməyə kömək edir.
- Qoruyucu korpus:Yay mexanizmini toz, yağış suları və ətraf mühitin çirkləndiricilərindən qorumağa kömək edir.
Tələb olunan sənaye layihələri üçün komponent seçimində iş temperaturu, korroziyaya məruz qalma, yük şəraiti, texniki xidmət tələbləri və quraşdırma mühiti nəzərə alınmalıdır.
Əsas Üstünlüklər Nələrdir?
Boru Kəməri üçün Dəyişən Yay Dəstəyinin əsas üstünlüyü onun yük dəstəyini idarə olunan şaquli hərəkətlə birləşdirmək qabiliyyətidir. Bu, onu bir çox termal aktiv boru sistemləri üçün praktik seçim edir.
- Nəzarət olunan istilik yerdəyişməsi:Yay mexanizmi boru kəmərini tamamilə məhdudlaşdırmadan şaquli boru hərəkətini izləyir.
- Proqnozlaşdırıla bilən yük dəyişikliyi:Dəstəkləyici qüvvə nəzərdə tutulmuş diapazonda yayın əyilməsinə görə dəyişir.
- Geniş spesifikasiya seçimi:Müxtəlif yay ölçüləri və səyahət diapazonları mühəndislərə dəstək qabiliyyətini layihə tələblərinə uyğunlaşdırmağa imkan verir.
- Çevik quraşdırma:Çoxsaylı dəstək konfiqurasiyaları müxtəlif struktur tənzimləmələri yerləşdirə bilər.
- Baxım rahatlığı:Modul komponentlər yoxlama, dəyişdirmə və texniki xidməti asanlaşdıra bilər.
- Fərdiləşdirmə:Qeyri-standart layihələr üçün xüsusi yük, yerdəyişmə, material və ya ölçü tələbləri nəzərə alına bilər.
Dəyişən yay dəstəyi harada istifadə olunur?
Dəyişən yay dayaqları adətən normal əməliyyat zamanı şaquli hərəkətin baş verdiyi sənaye boru kəmərləri sistemləri üçün nəzərdə tutulur. Tipik tətbiqlərə aşağıdakılar daxildir:
- İstilik elektrik stansiyalarında buxar və qida su kəmərləri
- Kondensat və köməkçi boru sistemləri
- Neft-kimya proses boru kəmərləri
- İstilikdəyişən boru kəmərləri
- Neft və qaz nəqli sistemləri
- Təbii qaz kompressor stansiyaları və klapan kameraları
- Mərkəzi istilik şəbəkələri
- Su və çirkab su təmizləyici qurğular
- Gəmi və dəniz boru sistemləri
Məsələn, yüksək temperaturlu bir proses xəttində təkrar isitmə və soyutma borunun hündürlüyünün dəyişməsinə səbəb ola bilər. Düzgün seçilmiş yay dayaqları bütün əməliyyat dövrü ərzində boru kəmərinə dəstəyi saxlayaraq bu hərəkəti yerinə yetirə bilər.
Doğru yay dəstəyini necə seçməlisiniz?
Düzgün seçim dəqiq layihə məlumatlarından başlayır. Yalnız nominal boru ölçüsünə əsaslanan yay dəstəyinin alınması uyğun olmayan yük tutumu və ya səyahət diapazonu ilə nəticələnə bilər.
Mühəndislər və alıcılar kotirovka tələb etməzdən əvvəl aşağıdakı məlumatları hazırlamalıdırlar:
- Boru kəmərinin istismar yükü
- Quraşdırılmış və ya soyuq yük
- Əməliyyat və ya isti yük
- Gözlənilən şaquli yerdəyişmə
- Hərəkət istiqaməti
- İşləmə temperaturu
- Boru kəməri və izolyasiya çəkisi
- Quraşdırma yeri və mövcud yer
- Tələb olunan material və səth müalicəsi
- Tətbiq olunan layihə standartları və sənədləri
Tam məlumatın təmin edilməsi peşəkar dəyişən yay dəstəyi təchizatçısına uyğun konfiqurasiya tövsiyə etməyə və quraşdırma zamanı lazımsız yenidən dizayndan qaçmağa imkan verir.
İstehsal keyfiyyəti niyə vacibdir?
Yay dəstəyinin performansı çox dərəcədə yayın dəqiqliyindən, materialın keyfiyyətindən, ölçü uyğunluğundan, yükün kalibrlənməsindən və montaj keyfiyyətindən asılıdır. Dəstək kritik bir sənaye boru kəməri sisteminin bir hissəsinə çevrildikdə, istehsal nəzarəti vacibdir.
Tyanşun bildirir ki, onun istehsal prosesinə xammal yoxlanışı, CNC yay istehsalı, yay performansının sınağı, hazır məhsulun ölçülərinin yoxlanılması, yükün kalibrlənməsi və çatdırılmadan əvvəl yoxlama daxildir. Onun keyfiyyət idarəetmə sistemi ISO 9001:2015 sertifikatına malikdir, şirkət isə məhsullarının CE və API tələbləri daxil olmaqla beynəlxalq standartlara uyğun olduğunu bildirir.
Böyük sənaye sifarişləri üçün alıcılar istehsalçının müvafiq yoxlama qeydlərini, yük məlumatlarını, material sənədlərini, ölçü məlumatlarını və texniki dəstəyi təmin edə biləcəyini də nəzərə almalıdırlar. Bu sənədlər quraşdırma, istismara vermə və gələcək təmir işlərini daha izlənilə bilər.
Digər boru dayaqları ilə necə müqayisə olunur?
Dəyişən yay dayaqları hər növ boru dəstəyini əvəz etmək üçün nəzərdə tutulmayıb. Müvafiq həll boru kəmərinin hərəkətinin miqdarından və qəbul edilən dəstəkləyici qüvvənin dəyişməsindən asılıdır.
| Müqayisə faktoru | Dəyişən yay dəstəyi | Sərt Boru Dəstəyi | Daimi Bahar Dəstəyi |
|---|---|---|---|
| Şaquli Hərəkət | Nəzarət olunan hərəkəti təmin edir | Ümumiyyətlə hərəkəti məhdudlaşdırır | Daha böyük hərəkəti təmin edir |
| Yük dəyişikliyi | Orta | Məhdudiyyət şərtləri ilə kəskin dəyişə bilər | Çox aşağı |
| Tipik Tətbiq | Ümumi termal yerdəyişmə | Minimal yerdəyişmə | Böyük yerdəyişmə və ya həssas sistemlər |
| Struktur mürəkkəbliyi | Orta | Aşağı | Daha yüksək |
| Xərc Səviyyəsi | Orta | Ümumiyyətlə aşağı | Ümumiyyətlə daha yüksək |
Əsas fərq hərəkət və dəstəkləyici qüvvə arasındakı əlaqədir. Dəyişən yay dəstəyi dəstəkləyici qüvvənin müəyyən edilmiş diapazonda dəyişməsinə imkan verir, daimi yay dəstəyi isə hərəkət diapazonunda daha ardıcıl dəstəkləyici qüvvəni saxlamaq üçün nəzərdə tutulub.
Tez-tez verilən suallar
Boru Kəməri üçün Dəyişən Yay Dəstəyinin əsas funksiyası nədir?
Onun əsas funksiyası istilik genişlənməsi, büzülmə, vibrasiya və ya dəyişən iş şəraiti nəticəsində yaranan idarə olunan şaquli hərəkətə imkan verərkən boru kəməri yüklərini dəstəkləməkdir.
Sərt dayaq yerinə dəyişən yay dayağı nə vaxt istifadə edilməlidir?
İstismar zamanı boru kəmərinin şaquli istiqamətdə hərəkət etməsi lazım olduqda, dəyişən yay dayağı nəzərə alınmalıdır. Sərt dayaq ümumiyyətlə hərəkətin minimal olduğu və məhdudiyyətin məqbul olduğu yerlərdə daha uyğundur.
Dəyişən və sabit yay dayaqları arasındakı fərq nədir?
Dəyişən yay dayağı, yayın əyildiyi üçün dəstəkləyici qüvvəsini dəyişir. Daimi yay dəstəyi, müəyyən edilmiş səyahət diapazonu boyunca daha sabit bir dəstək qüvvəsini saxlamaq üçün nəzərdə tutulmuşdur və bu, yük dəyişikliyinin minimuma endirilməli olduğu tətbiqlər üçün faydalı edir.
Dəyişən yay dəstəyi sifariş edərkən hansı məlumat tələb olunur?
Vacib məlumatlara adətən əməliyyat yükü, soyuq yük, isti yük, şaquli yerdəyişmə, hərəkət istiqaməti, iş temperaturu, quraşdırma şəraiti, mövcud yer, material tələbləri və müvafiq mühəndislik standartları daxildir.
Tyanşun fərdiləşdirilmiş yay dəstəyi həllərini təmin edə bilərmi?
Bəli. Tianshun standartlaşdırılmış məhsullar, həmçinin xüsusi yük tutumları, səyahət tələbləri, ölçülər, quraşdırma məhdudiyyətləri, materiallar və səthin təmizlənməsi tələbləri üçün fərdi həllər təqdim edir.
Nəticə
Düzgün seçilmişBoru Kəməri üçün Dəyişən Yay Dəstəyiboru kəmərinin yük dəstəyi və idarə olunan istilik hərəkəti arasında praktiki tarazlığı təmin edə bilər. Proqnozlaşdırıla bilən dəstəkləyici qüvvəni qoruyarkən şaquli yerdəyişməyə icazə verməklə o, boru kəmərlərinin gərginliyini idarə etməyə və enerji istehsalı, neft-kimya, neft və qaz, suyun təmizlənməsi və digər sənaye tətbiqlərində qoşulmuş avadanlığın qorunmasına kömək edə bilər. Ən uyğun model həmişə faktiki yük, yerdəyişmə, temperatur, quraşdırma və struktur tələblərinə uyğun seçilməlidir. Standartlaşdırılmış konfiqurasiyalar, fərdiləşdirmə imkanları, keyfiyyətə nəzarət prosedurları və texniki dəstək ilə Tianshun geniş çeşidli sənaye boru kəmərləri layihələri üçün yay dəstəyi həlləri təqdim edə bilər. Yeni boru kəməri sistemini planlaşdırırsınızsa, mövcud dayaqları əvəz edirsinizsə və ya fərdiləşdirilmiş yay dəstəyi həllini qiymətləndirirsinizsə,bizimlə əlaqə saxlayınmüvafiq məhsul konfiqurasiyasını və kotirovkasını müzakirə etmək üçün texniki tələblərinizlə.
