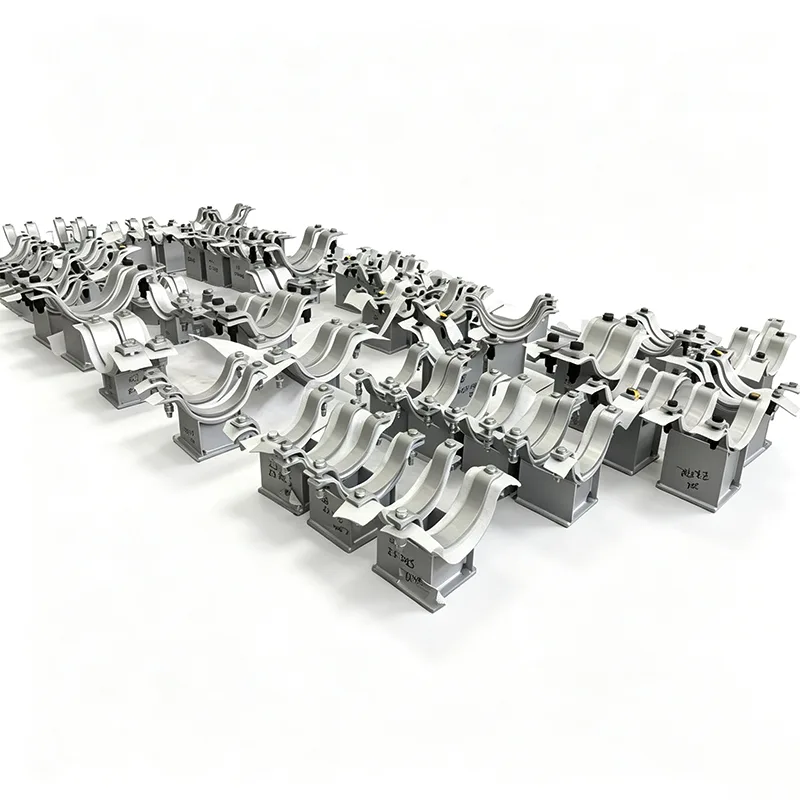

Polad kirişlər üçün sinklənmiş ikiqat boru dəstəyi

Hər boru dəstəyinin ekzotik bir ərinti olması lazım deyil. Əksər sənaye şəraitlərində - boru rəflərini, kommunal dəhlizləri, kompressor stansiyalarını və ya ticarət qazanxanalarını düşünün - həqiqətən ehtiyacınız olan şey sürətlə daxil olan, yükü sürüşmədən saxlayan və iki yağışlı mövsümdən sonra paslanmayan bir dəstəkdir. Bu, polad şüalar üçün sinklənmiş ikili boru dəstəyimizin tutduğu yerdir.

Mövcud konstruksiya polad üzərində qazma və ya qaynaq işlərinin onları yavaşlatdığını və korroziya qaynar nöqtələri yaratdığını quraşdırma podratçılarından dəfələrlə eşitdikdən sonra bu dayaqları tikməyə başladıq. 2012-ci ildən biz bu birbaşa sahə girişi əsasında dizaynı təkmilləşdirmişik və minlərlə bu vahidi 45-dən çox ölkədə layihələrə göndərmişik.

Saytda bu dəstəyi fərqli edən nədir

Qaynaq yoxdur, qazma yoxdur - əsl sıxaclı quraşdırma

Polad tirlər üçün sinklənmiş ikiqat boru dəstəyi möhkəm mexaniki sıxma mexanizmindən istifadə edərək birbaşa I-şüasının və ya H-şüasının yuxarı və ya alt flanşına bərkidilməsi üçün hazırlanmışdır. Tipik olaraq, bu, şüa profilindən asılı olaraq bərkidilmiş bərkidilmiş boltlar və ya yəhər və U-bolt quruluşu olan bir cüt yüksək güclü karbon polad sıxac lövhələrini əhatə edir. Qısqac şüa flanşının eninə və qalınlığına tam olaraq uyğunlaşdırılır, buna görə də ekipajınız onu aşağı döndərdikdə, istilik və ya vibrasiya yükləri altında dəyişmir. Heç bir sahə qaynağı şüanın mövcud örtüyünə və ya odadavamlılığına zərər verməmək deməkdir və heç bir isti iş işləri yavaşlatmağa imkan vermir.

Yalnız sink spreyi deyil, orijinal isti daldırma sinkləmə

Hər bir komponent – ikili boru yəhərləri, sıxac lövhələri, birləşdirici dayaqlar və bütün avadanlıq – əvvəlcə hazırlanır, sonra ISO 1461-ə uyğun olaraq isti sinkləmə vannasına tam batırılır. Bizim standart bölmələrimiz üçün (adətən 6 mm və daha qalın) bu, orta hesabla 85 µm-lik dəmir-zink təbəqəsi qalınlığında sink örtüyü verir. altında. Biz onun üzərində boya çəkmirik və bolt fırlanma momenti altında qırıla bilən elektrolizlənmiş bitirmələrə etibar etmirik. Sinklənmədən sonra iplər təmizlənir və sayt işçilərinin yivlənməyən boltla mübarizə aparmayacağına zəmanət vermək üçün montajlar sınaqdan keçirilir.

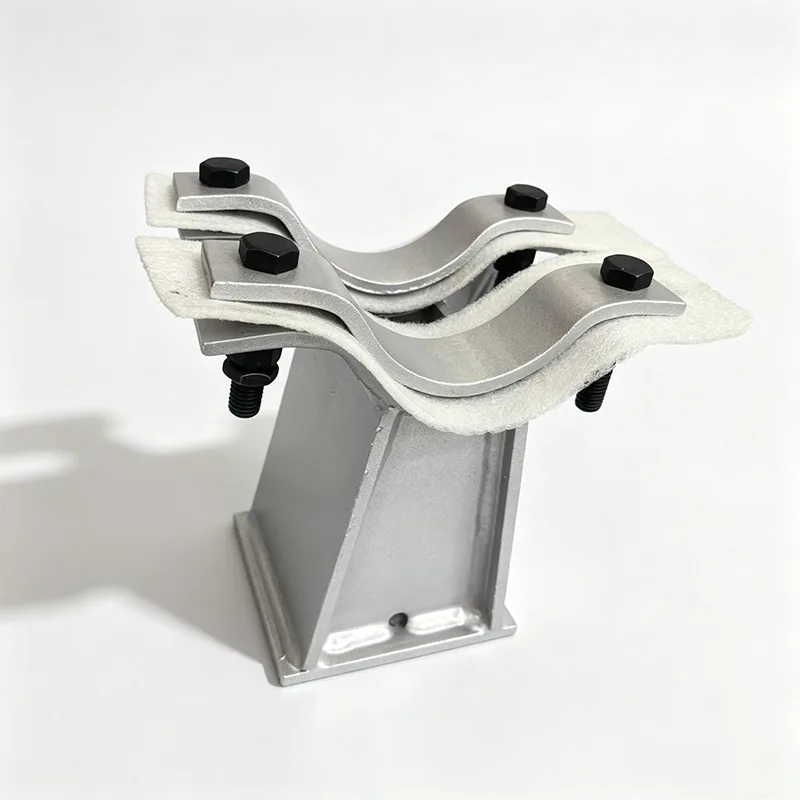

Əslində işləyən ikili boru konfiqurasiyası

“İkili” hissə bir dayaq şüası sıxacının yan-yana və ya yığılmış iki ayrı boru yəhərini daşıdığını bildirir. Yəhərlər iki boru diametrinizə uyğun olaraq profillənmişdir - məsələn, tədarük və qaytarma xətləri üçün çox vaxt müxtəlif ölçülər - və izolyasiya, genişləndirmə hərəkəti və açarın girişi üçün kifayət qədər boşluqla aralıqdır. Biz yəhər radiusunu sıxmaq əvəzinə emal edirik, bu da ardıcıl tam təmaslı daşıyıcı səth verir və nazik divarlı borunun lokallaşdırılmış ovallaşmasının qarşısını alır. İstilik hərəkətinin narahatlıq doğurduğu yerlərdə, daha mürəkkəb genişləndirmə dayaqlarımızda olduğu kimi sürüşmə elementləri və ya PTFE yastıqlarını birləşdirə bilərik.

Material və korroziya hekayəsi

Biz əsas strukturu S235JR və ya S275JR konstruktiv karbon poladdan (ASTM A36 və ya A572 Gr. 50-yə ekvivalent) EN 10204 3.1 izlənməsini tam təmin edən dəyirmanlardan əldə edirik. Boltlama adətən 8.8 dərəcəli karbon poladdır, həmçinin isti daldırma sinklənmişdir, tork zamanı tıxanmanın qarşısını almaq üçün iplər üzərində mum və ya tutma əleyhinə örtük var.

Tez-tez soruşulduğumuz bir məqam: sinkləmə kimya zavodunda və ya sahilə yaxın yerdə qalacaqmı? İsti daldırma sinklənmiş örtüklərin bir çox atmosfer mühitində, hətta orta dərəcədə aqressiv sənaye şəraitində belə sənədləşdirilmiş xidmət müddəti 30-50 ildir. Biz sink örtüyünün çəki sertifikatını və hər bir partiya üçün daxili maqnit ölçmə cihazımızdan qalınlıq ölçmələrini təmin edə bilərik. Əgər mühitiniz daha aqressivdirsə, biz paslanmayan polad yəhərlərə təkmilləşdirməyi tövsiyə edə bilərik – lakin layihə təcrübəmizdən əldə etdiyimiz dürüst həqiqət ondan ibarətdir ki, konstruktiv polad üzərindəki kommunal boru kəmərlərinin əksəriyyəti üçün sinklənmiş düzgün texniki seçim və ən sərfəli seçimdir.

Yükləmə və mühəndislik dəstəyi

İkili boru dəstəyi sadə görünsə də, şüa sıxacındakı birləşmiş yüklər əhəmiyyətli ola bilər. Hər bir montajı aşağıdakılar üçün yoxlayırıq:

Hər iki borunun su və ya məhsulla dolu şaquli ölü çəkisi

Termal genişlənmə, külək və ya kiçik deşikli vibrasiya nəticəsində yanal itələmə

Boltun əvvəlcədən yüklənməsinə və sürtünmə əmsalına əsaslanan sıxacın sürüşmə müqaviməti

Yəhər dayaqlarında əyilmə gərginliyi və şüada yerli flanş əyilməsi

Standart qurğular hər bir boru yəhəri üçün 2 kN-dən 60 kN-a qədər şaquli yüklər üçün hesablanır, mühəndis sifarişləri ilə daha böyük tutumlar mümkündür. Boru gərginliyi məlumatlarınızı bizə göndərdiyiniz zaman yük reytinq cədvəli və ya layihəyə aid hesablama vərəqini təqdim edəcəyik.

Bu dəstəyin qazandığı tətbiqlər

Bu sinklənmiş ikili dayaqların daxil olduğunu görürük:

Yüzlərlə eyni şüaya quraşdırılmış dayağa ehtiyac duyulan və quraşdırma sürəti layihə cədvəlinə birbaşa təsir edən kimya zavodlarında və neft emalı zavodlarında yer üstü boru dayaqları

Elektrik stansiyasının BOP (quruluşun balansı) boru kəmərləri - CW, yanğın suyu, alət havası və struktur polad boyunca uzanan digər kommunal xətlər

İsti daldırma sinkləmənin tez-tez açıq mexaniki otaqlar üçün nəzərdə tutulan təmiz, sənaye görünüşünü təmin etdiyi böyük kommersiya HVAC sistemləri

Sinklənmiş dəstəyin rütubəti və təsadüfi kimyəvi dumanları boyalıdan daha yaxşı idarə etdiyi həm qapalı, həm də açıq havada su və çirkab su təmizləyici qurğular

Hər lotun doğru olduğuna necə əmin oluruq

Mağaza prosesimizə daxildir:

Qaynaq keyfiyyəti və ölçü dəqiqliyi üçün bütün hazırlanmış hissələrin sinklənmədən əvvəl yoxlanılması

Sertifikatlaşdırılmış müəssisələrdə isti daldırma sinkləmə, hamam kimyası və hər lot üzrə immersiya vaxtı nəzarət edilir

Sinklənmədən sonrakı yoxlama: vahidliyin, çılpaq ləkələrin və ya həddindən artıq çöküntü daxilolmalarının olmaması üçün vizual yoxlama; sink qalınlığı hər hissədə bir neçə nöqtədə kalibrlənmiş rəqəmsal ölçü cihazı ilə ölçülür

Boltun uyğunluğunu və yəhərin düzülməsini yoxlamaq üçün hər partiyadan nümunənin sınaq montajı

Daşınma zamanı sink üzərində sinkin sürtülməsinin qarşısını almaq üçün qoruyucu ayırma ilə qablaşdırma

Bütün QC qeydləri tərtib edilir və material sertifikatları və uyğunluq bəyannaməsi ilə birlikdə yüklə təmin edilir.

Fərdiləşdirmə standart təcrübədir

Təcrübəmizə görə, çox az ikili boru dayaqları "rəfdən kənarda" sifariş edilir. Mövcud izolyasiyanı təmizləmək üçün sizə yığmadığımız şüa flanşının qalınlığına və ya bir yəhərə 6", digəri isə 2" və ya uzadılmış hündürlüyə uyğun bir sıxac lazım ola bilər. Komandamız ölçülü eskiz və ya tir və boru cədvəlini götürüb günlər ərzində onu hazırlanmış hissəyə çevirməyə öyrəşib. Yeni konfiqurasiya üçün mühəndislik baxışı və çertyoj üzrə dönüş adətən 2-3 iş günü çəkir.

Tez-tez verilən suallar

1. Sinklənmə isti daldırma və ya elektrolizlə örtülmüşdür və örtük nə qədər qalındır?

Biz yalnız ISO 1461-ə uyğun olaraq isti daldırma sinkləmədən istifadə edirik. İstehsaldan sonra bütün məclis ərinmiş sinkə batırılır və təmiz sinklə örtülmüş metallurgiya ilə bağlanmış dəmir-sink ərintisi təbəqəsi əmələ gəlir. Standart material qalınlıqlarımız üçün (≥6 mm) orta örtük qalınlığı 85 µm və ya daha çox ola bilər. Bu, korroziyaya qarşı daha az müqavimət təqdim edən nazik, sırf kosmetik təbəqəni qoyan elektrokaplamadan əsaslı şəkildə fərqli bir prosesdir. Hər partiyada bir neçə nöqtədə örtük qalınlığını ölçürük və dəyərləri yoxlama hesabatında qeyd edirik.

2. Şüa sıxacının yük və ya vibrasiya altında sürüşməyəcəyinə necə əmin olmaq olar?

Qısqac elə qurulmuşdur ki, bərkidilmiş boltlardakı xüsusi fırlanma momenti proqnozlaşdırıla bilən sıxma qüvvəsi yaradır, biz onu mühafizəkar sürtünmə əmsalından istifadə edərək sürüşmə müqavimətinə çeviririk (adətən poladda sinklənmiş polad üçün 0,3). Yük cədvəllərimiz nominal gücü əldə etmək üçün tələb olunan fırlanma momentini təyin edir və biz faktiki şüa hissələrində fiziki yük sınağı vasitəsilə sıxacın sürüşmə müqavimətini yoxlayırıq. Kritik tətbiqlər üçün biz fırlanma anı cədvəllərini təqdim edə və müntəzəm texniki xidmətin bir hissəsi kimi dövri təkrar fırlanma anı tövsiyə edə bilərik.

3. Bu dayaq hansı polad şüalara uyğun ola bilər?

Standart qısqac dizaynımız Avropa IPE, HEA, HEB bölmələrini və Amerika geniş flanşlı (W) və S-şəkillərini özündə cəmləşdirir. Biz flanş eni təxminən 100 mm-dən 300 mm-ə qədər və flanş qalınlığı 30 mm-ə qədər olan sıxac dəstlərini ehtiyatda saxlayırıq. Bu diapazondan kənarda biz xüsusi sıxac lövhələri istehsal edirik – sadəcə şüa bölmənizin təyinatını bizə göndərin və biz 2-3 iş günü ərzində sıxacın uyğunlaşdırılması üçün dizayn edəcəyik.

4. İki borunun müxtəlif diametrləri ola bilərmi və məsafə necə müəyyən edilir?

Tamamilə. Biz hər bir yəhəri onun xüsusi borunun xarici diametrinə uyğunlaşdırmaq üçün emal edirik, beləliklə, 6" proses xətti və 2" alət hava xətti eyni dəstəyi paylaşa bilər. Yəhərin mərkəzdən mərkəzə məsafəsi izolyasiya, istilik genişlənməsi və bolt girişi üçün kifayət qədər boşluğa imkan verən, təqdim etdiyiniz ölçülər əsasında hazırlanmışdır. Əgər məsafədən əmin deyilsinizsə, mühəndislərimiz təmin etdiyiniz boru spesifikasiyasına əsasən minimum boşluq təklif edəcəklər.

5. Şüa üzərində sıxışdırmaq onun boyasına və ya odadavamlılığına zərər verəcəkmi?

Qısqac yerli olaraq yüksək təmas təzyiqi göstərir, lakin yük sıxac lövhəsinin tam təmas sahəsinə yayılır. Quraşdırmadan əvvəl şüa örtüyünün tamamilə qurudulmasını tövsiyə edirik. Yumşaq boyada kiçik boşluqlar mümkündür, lakin şüanın struktur bütövlüyünü pozmur. Yanğına davamlılıq üçün qısqac birbaşa polad flanşda oturmaq üçün nəzərdə tutulmuşdur, ona görə də hər hansı odadavamlı material sıxac sahəsinin ətrafında yerli olaraq kəsilməli və ya soyulmalıdır – bizim rəsm qeydlərimiz bunu aydınlaşdıracaq.

6. Siz yük reytinqi hesablamalarını, yoxsa sadəcə kataloq tutumunu təqdim edirsiniz?

Biz hər ikisini edə bilərik. Standart kataloqumuz ümumi şüa ölçüləri və boru birləşmələri üçün mühafizəkar reytinqlər verir. Layihəyə aid konfiqurasiyalar üçün biz sıxacın sürüşmə müqavimətini, boltun gərginliyini, yəhərin əyilmə gərginliyini və şüa flanşının yerli əyilməsini yoxlayan tam hesablama aparacağıq. Hesablama vərəqi adətən EPC-lərə və məsləhətçi mühəndislərə təqdim etdiyimiz sənədlərin bir hissəsidir.

Sahədən praktiki qeyd

İllər ərzində öyrəndik ki, böyük boru rəflərində hamar quraşdırma ilə sinir bozucu quraşdırma arasındakı fərq çox vaxt sıxacın tənzimlənməsi ilə bağlıdır. Buna görə də bizim şüa qısqaclarımız tutucu bolt quruluşunu özündə birləşdirir - çilingəriniz yuxarıda işləyərkən şüadan heç nə düşmür. Bu kiçik bir detaldır, lakin onu 500 dəstəyə vurduğunuzda qənaət edilmiş əməklə real pula çevrilir. Bu, məhsula yenidən qurduğumuz rəy növüdür.

Şüa bölməsi, iki boru ölçüsü və yükünüz varsa, 24 saat ərzində sizin üçün bir kotirovka və konsept rəsmini hazırlaya bilərik. Siz həmçinin Yangzhou fabrikimizə baş çəkə və sinkləmə keyfiyyətinə və montaj prosesinə birbaşa baxa bilərsiniz – biz gördük ki, mühəndis örtük qalınlığını və uyğunluq konsistensiyasını gördükdən sonra qərar vermək asanlaşır.
