İstiliyin Mühafizəsi və Tez Sahədə Quraşdırılması üçün Termal Effektiv Ön İzolyasiyalı Boru Dəstəkləri

Əgər siz nə vaxtsa rütubətli bir gündə soyudulmuş su xəttinin yanından keçmisinizsə və boru dəstəyinin ətrafında yaş yamaq görmüsünüzsə, əvvəlcədən izolyasiya edilmiş boru dəstəyinin nəyin qarşısını almaq üçün nəzərdə tutulduğunu dəqiq görmüsünüz. AtTyanşun, biz bu dayaqları soyuq xətlər, kriogen boru kəmərləri və izolyasiyanın birbaşa dayaq nöqtəsindən keçərək davamlı qalmalı olduğu isti proses xətləri üçün edirik. 14 il ərzində biz onları LNG terminallarına, rayon soyutma zavodlarına, qida emalı obyektlərinə və soyuq boru ilə ətraf havanın qovuşduğu hər yerdə göndərdik.

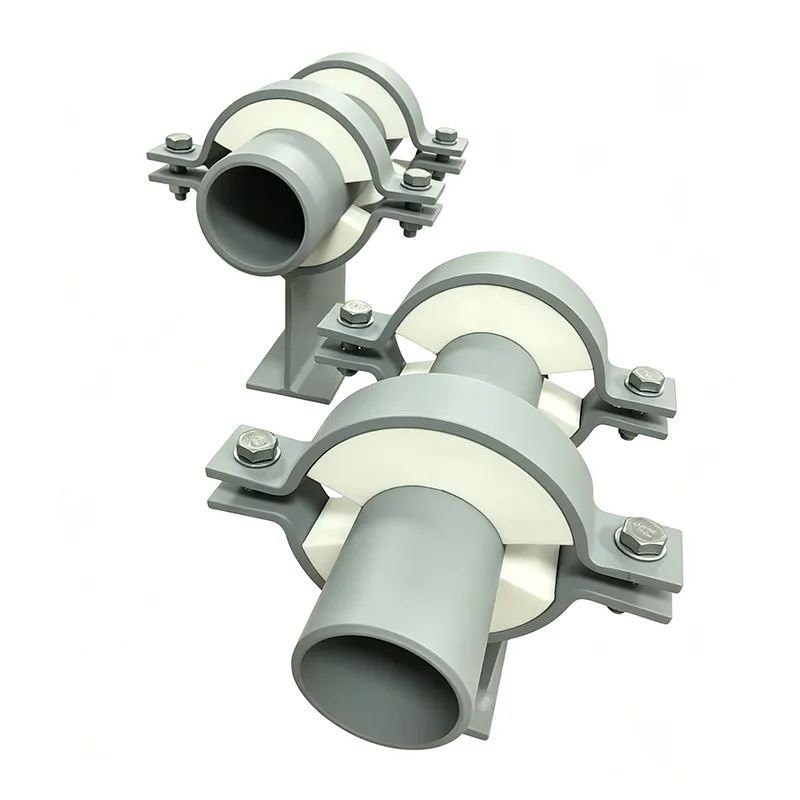

Standart boru ayaqqabısı və ya boru dəstəyi izolyasiya edilməmiş xətlər üçün yaxşı işləyir, lakin izolyasiya əlavə etdiyiniz anda problem yaradırsınız: dəstək nöqtəsi istilik körpüsünə çevrilir. Soyuq xəttdə bu, kondensasiya, buz yığılması və nəticədə korroziya deməkdir. Qaynar xəttdə, istiliyin birbaşa struktur poladına sızması üçün bir yoldur. Əvvəlcədən izolyasiya edilmiş boru dayağı, dayaq ayaqqabısının içərisinə sərt izolyasiya blokunu yerləşdirməklə bunu həll edir - boru izolyasiya edilmiş qalır, yük daşınır və şeh nöqtəsi aid olduğu yerdə qalır.

Əvvəlcədən İzolyasiya edilmiş Boru Dəstəkləri yalnız ətraflarında metal mötərizə ilə izolyasiya deyil. Onlar yükdaşıyan konstruktiv elementlərdir və hər hansı boru ayaqqabısı kimi eyni çəki, hərəkət və təsadüfi zərbə yüklərinə tab gətirməlidirlər. Xəttin də istilik hərəkətini udması lazım olduğu şaquli qaçışlarda biz onları tez-tez yanaşı təmin edirikyay asılqanlarıvə yadəyişən yay dayaqları. Uzun üfüqi dayaqlarda onlar kritik bağlama nöqtələrində daimi yay dayaqları ilə birlikdə işləyir və soyuq borunun hər yerdə tam dəstəklənməsinə və tam izolyasiyasına əmin olurlar.

İstehsal etdiyimiz Standartlar

ANSI/MSS SP‑58 – Boru Dəstəkləri və Asılqanlar

ASME B31.3 və B31.1 – Proses və Enerji Boruları

EN 13480 - Metalik Sənaye Boruları (mümkün olduqda)

GB/T 17116 – Boru dayaqları üçün Çin standartı

Fabrikimizin keyfiyyət sistemi ISO 9001:2015 sertifikatına malikdir və biz hər sifarişlə materialın tam izlənməsini təmin edirik. LNG və kriogen layihələr üçün, həmçinin polad komponentlər üçün aşağı temperaturlu təsir testi sertifikatlarını daxil edə bilərik.

Ümumi suallar

S1: Hansı izolyasiya qalınlığına ehtiyacım olduğunu necə bilirəm?

Dəstəyin izolyasiya qalınlığı boru izolyasiyasının qalınlığına uyğun olmalıdır və ya boşluq yaratmamaq üçün bir qədər az (lakin çox deyil) olmalıdır. Borunuzda 80 mm köpük şüşəsi varsa, ayaqqabının içərisinə ən azı 70‑80 mm izolyasiya qoyacağıq. Dəqiq sayı istilik keçiriciliyi tələbindən və səthin kondensasiya riskindən asılıdır. İzolyasiya spesifikasiyanızı bizə göndərin və biz ona uyğunlaşaq.

2-ci sual: Əvvəlcədən izolyasiya edilmiş boru dayaqları qaynar xətləri idarə edə bilər, yoxsa onlar yalnız soyuq üçündür?

Hər ikisi. Onlar buxar və isti yağ xətlərində istilik itkisinin qarşısını aldığı kimi soyuq xətlərdə kondensasiyanın qarşısını alır. 200°C-dən yuxarı yüksək temperaturlu tətbiqlər üçün yüksək temperaturda pisləşməyən mineral yun və ya kalsium silikat kimi izolyasiya materiallarını seçirik.

3-cü sual: Bu dayaqlar sahədə qaynaq edilə bilər, yoxsa onlar tam montaj şəklində gəlir?

Əvvəlcədən izolyasiya edilmiş dayaqlarımız adətən qaynaqlanmağa və ya boruya sıxışdırılmağa hazır tam montaj şəklində verilir. İzolyasiya bloku polad yəhərə əvvəlcədən yapışdırılıb və buxar maneəsi zavodda möhürlənib. Bu, saytda standart bir ayaqqabı ətrafında izolyasiya qutusu qurmaqla müqayisədə böyük miqdarda sahə əməyinə qənaət edir.

4-cü sual: Siz sürüşən qabaqcadan izolyasiya edilmiş boru dəstəyi dizayn edə bilərsinizmi?

Bəli. Biz PTFE sürüşmə boşqabını baza lövhəsinin alt tərəfinə bağlayırıq və ya cilalanmış paslanmayan polad səthi təmin edirik. Bu, borunun tam izolyasiyalı qalaraq eksenel olaraq hərəkət etməsinə imkan verir. Biz, həmçinin, boru gərginliyinin hərəkət tələblərinə uyğun olaraq hazırlanmış yanal dayanacaqları olan idarə olunan versiyaları təklif edirik.

S5: İzolyasiyaya zərər vermədən bunları necə göndərirsiniz?

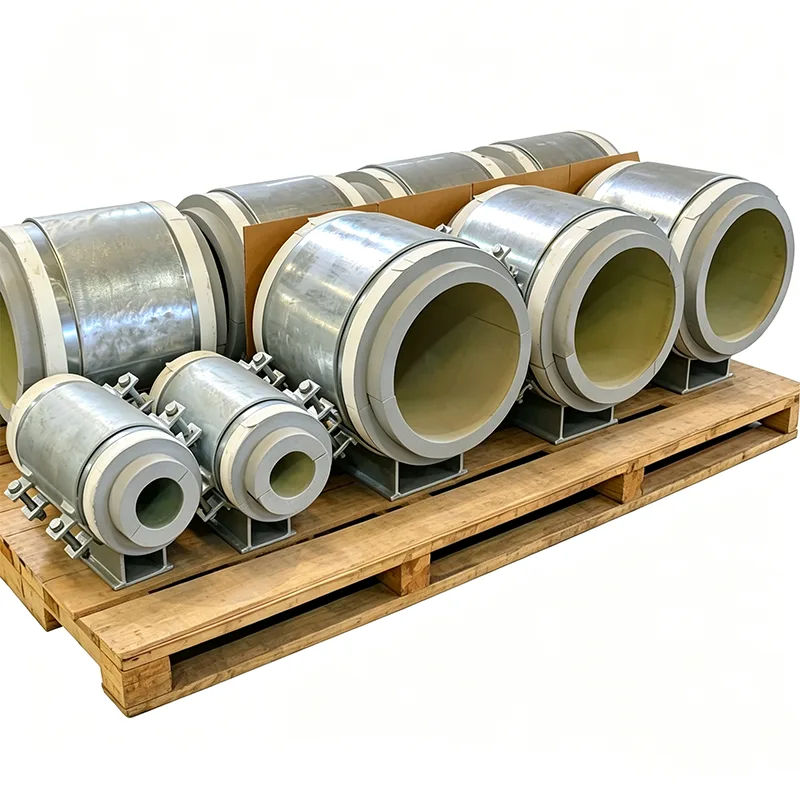

İzolyasiya bloku polad yəhərin içərisinə daxil edilir və əsas lövhə ilə qorunur. Biz həmçinin müvəqqəti kənar qoruyucu əlavə edirik və hər bir dayağı taxta qutuya və ya izolyasiyanın ətrafında köpüklə doldurulmuş altlıqlara yığırıq. Biz bunların minlərləsini Yaxın Şərq və Cənub-Şərqi Asiyaya göndərmişik və kondensasiya nəticəsində zədələnmiş izolyasiya gördüyümüz problem deyil.

Test və Keyfiyyət Təminatı

Hər bir qabaqcadan izolyasiya edilmiş boru dəstəyi ölçü yoxlamasından kənara çıxan yoxlamalardan keçir:

İzolyasiya partiyasının sıxılma gücünün yoxlanılması

Qapalı hüceyrəli köpüklər üçün su udma testi (ASTM C272 və ya oxşar)

İzolyasiya və polad yəhər arasında bağlanma bütövlüyü (vizual və mexaniki tap testi)

Yəhər radiusunun, baza düzlüyünün və bolt dəliklərinin düzülməsinin ölçülü yoxlanılması

Buxar maneəsinin davamlılığının yoxlanılması

Kritik və ya prototip sifarişləri üçün tam montajda yükdaşıma testi

Sənədlərə polad və izolyasiya üçün material sertifikatları, sınaq xülasəsi və qablaşdırmadan əvvəl hər bir etiketlənmiş dəstəyin foto qeydi daxildir.

Təqdim etdiyimiz Fərdiləşdirmə

Əvvəlcədən izolyasiya edilmiş boru dayaqları demək olar ki, həmişə sifarişdir. İstehsal etdiyimiz bəzi varyasyonlar:

Böyük diametrli LNG borusu üçün böyük ölçülü yəhərlər (60"-ə qədər)

İnteqrasiya edilmiş izolyasiya bloku ilə şaquli qaldırıcı dayaqlar

Sabit nöqtələr üçün anker tipli əvvəlcədən izolyasiya edilmiş dayaqlar

Yanğın təhlükəsi olan zonalar üçün odadavamlı izolyasiya (mineral yun və ya intumescent örtüklü köpük)

Sahil və ya dəniz qurğuları üçün paslanmayan polad yəhər və avadanlıq

Mövcud canlı xətlərə kəsilmədən yenidən quraşdırmaq üçün bölünmüş qabıq dizaynı

İzolyasiyanızı dəstəyimizə uyğunlaşdırmağa ehtiyac yoxdur. İzolyasiyanızın ətrafında dəstəyi quracağıq.

Real Quraşdırmalardan Öyrəndiyimiz Şeylər

Həmişə buxar bariyerini nəzərə alın. Soyuq xətlərdə, möhür mükəmməl deyilsə, nəm izolyasiya blokuna daxil olacaq və izolyasiya nəm olduqdan sonra onun istilik performansı uçurumdan aşağı düşür. Biz kənarların möhürlənməsinə xüsusi diqqət yetiririk və sayt komandasına qaynaqdan əvvəl və sonra maneəni yoxlamağı tövsiyə edirik.

Şaquli boru kəmərlərində, əvvəlcədən izolyasiya edilmiş boru dəstəyi üfüqi olandan fərqli bir yük ötürülməsinə ehtiyac duya bilər. İzolyasiya bloku üfüqi xətlər üçün sıxılma zamanı tam çəki daşıyır, lakin şaquli xətlər üçün dəstəyə tez-tez izolyasiyadan keçən polad kəsmə yaxasına ehtiyac var. Bunu dizayna daxil edə bilərik.

Əgər boru hidrosınaqdan keçəcəksə, nəzərə alın ki, sınaq zamanı boru ətraf mühitin temperaturunda olacaq və tərləyə bilər. Bu normaldır, lakin bir çox sayt komandaları dəstəkdə kondensasiyanı ilk dəfə görürlər. Quraşdırma təlimatında bunu izah edən qeyd çoxlu lazımsız sorğulardan xilas ola bilər.

Sifariş verərkən, bizə boru cədvəlini, izolyasiya növü və qalınlığını və dizayn hərəkətini (sürüşürsə) verin. Bu üç məlumat nöqtəsi bizə ilk sitatda irəli-geri texniki cəhətdən əsaslandırılmış dizayn təklif etməyə imkan verir.

Niyə əvvəlcədən izolyasiya edilmiş boru dayaqları üçün Tianshun?

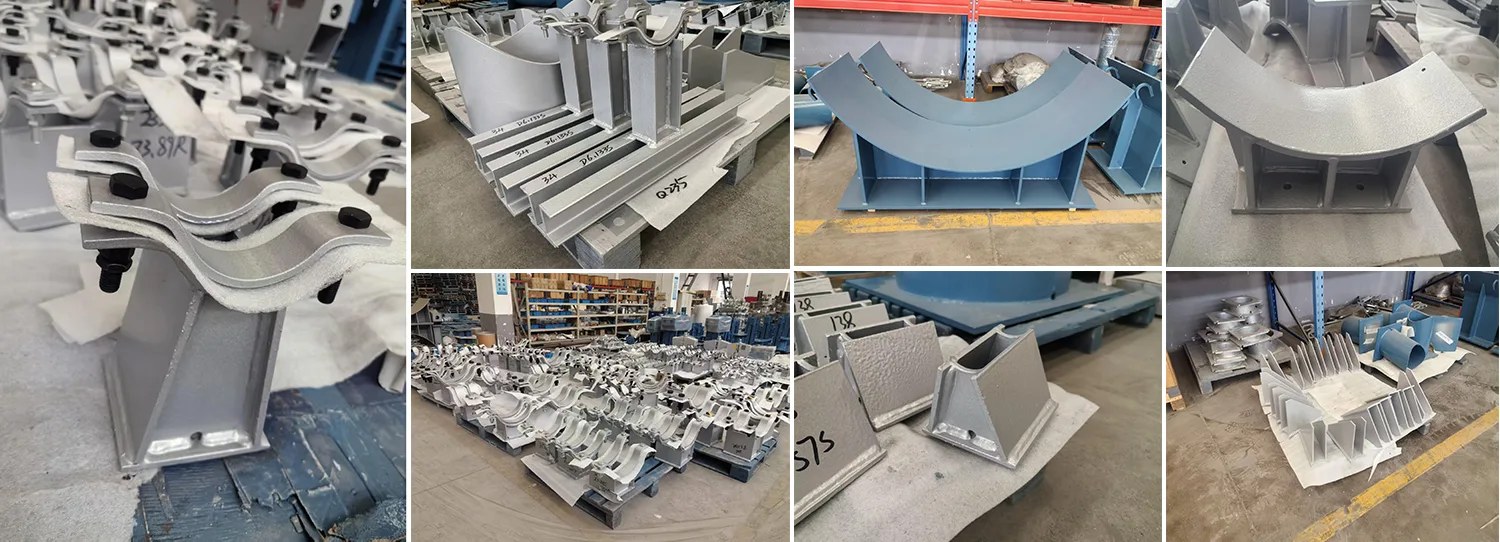

Əvvəlcədən izolyasiya edilmiş boru dayağı struktur mühəndisliyi və istilik dizaynının kəsişməsində oturur. Hər iki hissəni səhv edin və dəstək ya mexaniki olaraq sıradan çıxır, ya da nəm çəkir və izolyasiyanı dayandırır. Biz 14 ildir ki, hər iki hissəni düzgün şəkildə əldə edirik və Yançjoudakı fabrikimiz onları səmərəli şəkildə qurmaq üçün istehsal xəttinə malikdir - polad yəhərin kəsilməsindən izolyasiyanın bağlanmasına və buxar maneəsinin bağlanmasına qədər.

Sifarişlərimizin 70%-dən çoxu bizi bir dəfə sınaqdan keçirən və geri qayıtmağa davam edən müştərilərdən gəlir. Əvvəlcədən izolyasiya edilmiş dayaqları qlobal miqyasda göndəririk, tez-tez boru dayaqlarımız, yay asılqanlarımız və daimi yay dayaqlarımızla birlikdə yığılır ki, bütün boru dəstəyi paketi bir yerə gəlib, etiketlənib və quraşdırmaya hazır olsun.

Növbəti layihənizdə dəstək nöqtələrində düzgün istilik izolyasiyasına ehtiyacı olan soyuq xətlər, kriogen xətlər və ya izolyasiya edilmiş qaynar xətlər varsa, bizə izolyasiya xüsusiyyətlərinizi və boru dəstəyi siyahısını göndərin. Biz aydın çatdırılma cədvəli ilə zavoddan birbaşa kotirovka hazırlayacağıq. Həmişə olduğu kimi, fabrikimizə baş çəkə və bu dayaqları göndərməzdən əvvəl necə qurduğumuzu və sınaqdan keçirdiyimizi izləyə bilərsiniz.
