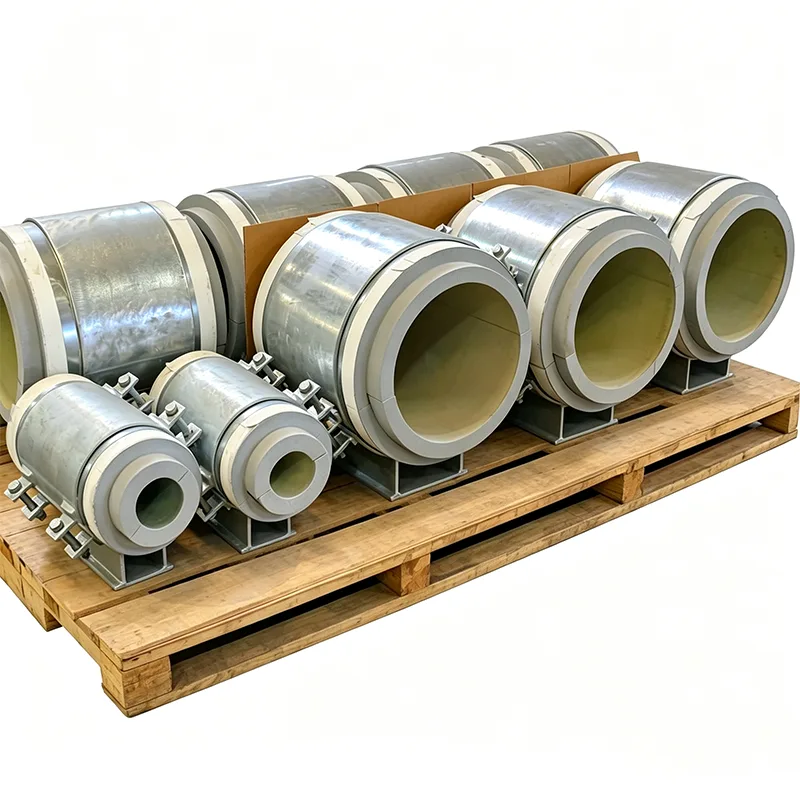

Bazaya quraşdırılmış əvvəlcədən izolyasiya edilmiş boru dayaqları

Boru dayaqlarının ətrafında tarla istehsalı izolyasiyası əvvəlcədən izolyasiya edilmiş istənilən sistemdə zəif nöqtələr yaradır. Yangzhou Tianshun-un Bazaya quraşdırılmış Əvvəlcədən İzolyasiya edilmiş Boru Dəstəkləri, tam əhatə olunmuş izolyasiya bloku, inteqrasiya olunmuş buxar maneəsi və isteğe bağlı sürüşmə plitələri ilə bir zavodda tikilmiş vahid olaraq gəlir - sahənin işini kəsir, istilik körpülərini aradan qaldırır və quraşdırmanı sürətləndirir. Təklif tələb edin, izolyasiya spesifikasiyanızı göndərin və ya layihə tələblərinizi müzakirə edin.

Əvvəlcədən izolyasiya edilmiş boru kəməri layihəsində - mərkəzi istilik, soyutma şəbəkələri və ya sənaye isti və soyuq xətlər - izolyasiya sistemi yalnız ən zəif nöqtəsi qədər güclüdür. Dəstək yerləri adətən bu zəif nöqtədir. Boru çarxının ətrafında tarla istehsalı izolyasiyası, blok materialının ölçüsünə uyğun kəsilməsi və buxar bariyerinin yöndəmsiz mövqelərdə möhürlənməsi vaxt tələb edir, bu, montajçının bacarığından çox asılıdır və üzlük davam etdikdən sonra düzgün yoxlamaq çətindir.

Bazaya quraşdırılmış Əvvəlcədən İzolyasiya edilmiş Boru Dəstəkləri bu sahənin işini aradan qaldırır. Yükdaşıyan izolyasiya bloku zavodumuzdan ayrılmazdan əvvəl metal dayaq gövdəsinin içərisində zavoddan yapışdırılır və davamlı gödəkçə ilə bağlanır. Yığma tək, quraşdırılmağa hazır bir vahid kimi sayta gəlir: onu təmələ və ya polad konstruksiyaya bağlayın, borunu qoyun və bitişik boru izolyasiyasını birbaşa dəstəyin quraşdırılmış sızdırmazlıq yaxası ilə birləşdirin. Biz bu dayaqları 2012-ci ildən Yangzhou obyektimizdə ardıcıllıq, sürət və uzunmüddətli izolyasiya performansının müzakirə oluna bilməyəcəyi layihələr üçün istehsal edirik.

Zavodda qurulmuş bir montajda əldə etdikləriniz

Hər bir bazaya quraşdırılmış əvvəlcədən izolyasiya edilmiş boru dəstəyi üç inteqrasiya olunmuş təbəqədən ibarətdir:

Struktur yüklənmə və seysmik tələblərinizə uyğun ölçüdə əvvəlcədən qazılmış anker bolt delikləri olan sərt polad baza lövhəsi.

İşləmə temperaturu üçün seçilmiş yüksək sıxlıqlı izolyasiya bloku, metal gövdə daxilində tamamilə tutulur. 140°C-yə qədər isti xidmətlər üçün biz adətən yüksək sıxlıqlı poliuretan (PUR) və ya poliizosiyanuratdan (PIR) istifadə edirik. Soyudulmuş su və sıfırdan aşağı tətbiqlər üçün qapalı hüceyrəli hüceyrə şüşəsi və ya aşağı temperaturda xidmət dərəcəsi olan PIR istifadə olunur.

Yükü izolyasiya blokuna paylayan, fırlanma və ya qaldırılmanın qarşısını almaq üçün mexaniki şəkildə sabitlənmiş boru beşiyi və ya yəhər. Beşik borunun xarici diametrinə uyğun radiusla dizayn edilmişdir və örtük zədələnməsinin qarşısını almaq üçün qoruyucu layneri ehtiva edir.

Bütün metal montaj standart olaraq isti daldırma sinklənmişdir, paslanmayan polad korroziyalı mühitlər üçün mövcuddur. İzolyasiya bloku idarə olunan zavod şəraitində bağlandığından, sıxılma yükü yolu mükəmməl perpendikulyardır və zamanla konvektiv istilik itkisinə və ya nəm miqrasiyasına imkan verəcək hava boşluqları yoxdur.

İstilik körpüsü yoxdur, buxar sızması yoxdur

Bu dəstəyin müəyyənedici xüsusiyyəti polad baza lövhəsi və boru yuvasının heç vaxt toxunmamasıdır. İzolyasiya bloku borunun tam ağırlığını daşıyır və istilik fasiləsi kimi çıxış edir. Soyuq bir boruda, bu, əsas lövhədə və ya onun altındakı konstruktiv poladda heç bir şaxta əmələ gəlmir. İsti boruda, təmələ heç bir istilik itkisi yoxdur.

Buxar maneəsi üçün biz perimetri ətrafında birləşdirilmiş metal sızdırmazlıq flanşı ilə dəstəyi hazırlayırıq. Sahəyə tətbiq olunan boru izolyasiya gödəkçəsi - istər spiral şəklində bükülmüş metal təbəqə olsun, istərsə də istiliklə büzüşən qol - bu flanşa qarşı dayanır və davamlı, yoxlanıla bilən buxar möhürü yaradaraq yapışqan və ya lentlə möhürlənir. Biz həmçinin dəstək gövdəsinin ətrafındakı ikincil izolyasiyanı əvvəlcədən kəsdik ki, sayt işçiləri izolyasiya seqmentlərini dərhal dəyişdirməyə məcbur olmasın.

Dəstəkdə Hərəkət Olmaq Lazım Olanda

Əvvəlcədən izolyasiya edilmiş bir çox xətlərdə, boru genişlənərkən və büzüldükdə dəstəkdən keçmək lazımdır. Biz aşağı sürtünməli sürüşmə səthini izolyasiyaya zərər vermədən bazaya quraşdırılmış dayağa birləşdirə bilərik. Cilalanmış paslanmayan polad təbəqə izolyasiya blokunun alt tərəfinə yapışdırılır, əsas lövhənin yuxarı hissəsində PTFE və ya qrafit yastıqla birləşdirilir. Bütün sürüşmə qurğusu möhürlənmiş dayaq gövdəsi daxilində qapalıdır, ona görə də heç bir toz və ya nəm sürüşmə səthlərinə çata bilməz. Dizayn hərəkət diapazonu səxavətli təhlükəsizlik marjası ilə boru gərginliyi analizinizə uyğun olaraq hesablanır.

Məhsulun keyfiyyətinə uyğun gələn sənədlər

Tianshun-dan hər bir əvvəlcədən izolyasiya edilmiş dəstək sifarişinə aşağıdakılar daxildir:

EN 10204 Bütün konstruktiv polad və boltlar üçün Tip 3.1 material sertifikatları.

İstilik keçiriciliyi, sıxılma gücü və dizayn temperaturunda su buxarının keçiriciliyini əks etdirən izolyasiya materialının məlumat cədvəlləri.

Blok qalınlığını, əsas lövhənin ölçülərini və montajın ümumi hündürlüyünü və düzülməsini təsdiq edən ölçülü yoxlama hesabatları.

Uzunmüddətli yapışma bütövlüyü üçün vacib olan yapışdırma və bərkitmə zamanı ətraf mühit şəraitini göstərən zavod istehsalı qeydləri.

Tipik Tətbiqlər

Əvvəlcədən izolyasiya edilmiş birləşdirilmiş boru sistemlərinin standart olduğu mərkəzi istilik və soyutma şəbəkələri

Sənaye müəssisələrində basdırılmış və yerüstü əvvəlcədən izolyasiya edilmiş boru rafları

Fabrikdə möhürlənmiş buxar maneəsinin istismara vermə gecikmələrini əhəmiyyətli dərəcədə azalddığı LNG və kriogen boru kəmərləri

Gigiyenik, təmizlənə bilən dayaq səthləri tələb edən qida və əczaçılıq obyektləri

Sahədə izolyasiya əməyinin azaldılmasının ölçülə bilən xərc və cədvəl faydası olduğu hər hansı bir layihə

Niyə əvvəlcədən izolyasiya edilmiş dayaqlar üçün Tianshun'u seçməlisiniz?

Biz izolyasiyanı sonradan düşünmürük və sadəcə bir bloku standart ayaqqabıya doldurmuruq. Daxili mühəndis komandamız boru ölçülərinizi, izolyasiya xüsusiyyətlərinizi və konstruktiv yüklərinizi götürür və hər bir dəstəyi konfiqurasiya edir ki, izolyasiya bloku icazə verilən sıxılma gərginliyi daxilində işləsin, buxar maneəsi sahənin işçiləri tərəfindən improvizasiya olmadan həyata keçirilə bilsin və əsas lövhə mülki və ya konstruktiv polad quruluşunuza uyğun gəlir. Bu dizaynda ilk yanaşma, 14 illik təcrübəmiz və 70%-dən yuxarı təkrar sifariş nisbətimizlə birləşərək, istiliyi aid olduğu yerdə və kondensasiyadan kənarda saxlayan bir dəstək almağınızı təmin edir.

Tez-tez verilən suallar

S: İzolyasiya bloku zədələnibsə, dəyişdirilə bilərmi?

A: O, birləşdirilmiş və kapsullaşdırılmışdır, bu da sahənin dəyişdirilməsini qeyri-mümkün edir. Kritik yerlər üçün ehtiyat montaj sifariş etməyi tövsiyə edirik. Güclü polad gövdəsi işləmə zamanı zədələnmə riskini minimuma endirir.

S: Bu dayaqlar hansı temperatur diapazonunu əhatə edir?

A: Standart PIR/mobil şüşə birləşmələri üçün -196°C-dən +140°C-dək. Daha yüksək temperaturlar üçün kalsium silikat bloklarından istifadə edilə bilər.

S: Mən öz slayd lövhəmi təqdim etməliyəmmi?

Cavab: Xeyr. İstehsal zamanı sürüşmə lövhəsini birləşdirə bilərik və sürüşmə səthi dayaq gövdəsinin içərisində möhürlənmiş vəziyyətdə qalır.

S: Boru izolyasiyasını dəstəyinizə necə bağlamaq olar?

Cavab: Biz dəstəyin hər tərəfində metal sızdırmazlıq yaxası təmin edirik. Saytınızın komandası sadəcə olaraq boru izolyasiya gödəkçəsini bu yaxaya qədər bağlayır və onu sayta uyğun standart yapışan lent və ya mastika ilə möhürləyir.

S: Hansı standartlar tətbiq olunur?

A: MSS SP-58/69-a görə polad istehsalı. İzolyasiya blokları EN 14305 (hüceyrə şüşəsi) və ya EN 13165 (PUR/PIR) standartlarına uyğundur. Biz həmçinin mərkəzi istilik boruları üçün EN 253 kimi xüsusi layihə kodlarına cavab verə bilərik.
