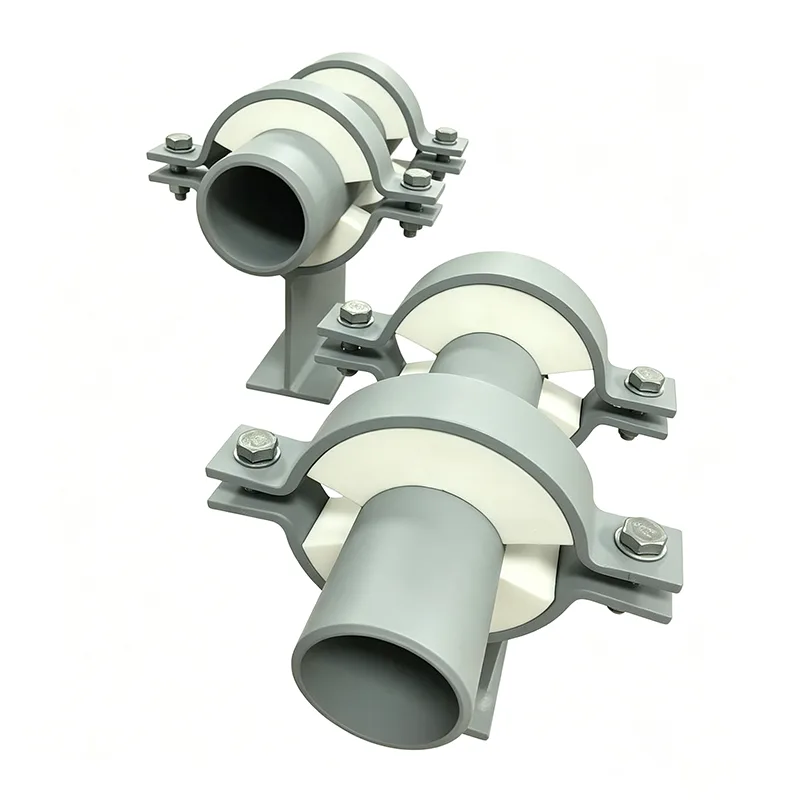

İzolyasiya edilmiş boru dayaqları

Bu, izolyasiya edilmiş boru kəmərləri üçün xüsusi hazırlanmış dayaqdır, dəqiqliklə işlənmiş və sıxılma ilə qəliblənmiş PTFE-dən hazırlanmış izolyasiyanı saxlamaq üçün hazırlanmışdır. Hazırda Rusiya bazarında bu məhsula böyük tələbat var. Çində PTFE məhsullarının keyfiyyəti əhəmiyyətli dərəcədə dəyişir, bu da beynəlxalq treyderlərin yüksək keyfiyyətli məhsullar əldə etmələrini çətinləşdirir. Şirkətimiz premium materiallardan istifadə edir və DN20-dən DN1200-ə qədər ölçü diapazonunda dayaqlar istehsal edir.

Əks halda yaxşı izolyasiya edilmiş boru üzərində izolyasiya edilməmiş dayaq sistemdəki bir deşikdir. Soyudulmuş su xəttinə kondensasiya damcılayır. Buxar xəttində istilik yayır. Kriogen boruda havadan nəm çıxarır və bərk dondurur. İzolyasiya edilmiş boru dəstəyinin məqsədi bu boşluğu bağlamaqdır - boru ilə struktur arasında istilik qısaqapanması yaratmadan borunun, məzmunun və izolyasiyanın ağırlığını daşımaqdır.

Yangzhou Tianshun 2012-ci ildən bəri bütün dünyada rayon soyutma şəbəkələri, sənaye buxar sistemləri, LNG terminalları və qida emalı zavodları üçün izolyasiya edilmiş boru dayaqları layihələndirmiş və istehsal etmişdir. Biz hər bir dayağı tək yüklə sınaqdan keçirilmiş, izolyasiya bloku ilə tam inteqrasiya olunmuş montaj kimi qururuq, beləliklə, siz saytda istilik fasiləsi yaratmağa ehtiyac yoxdur.

Termal fasilə necə işləyir

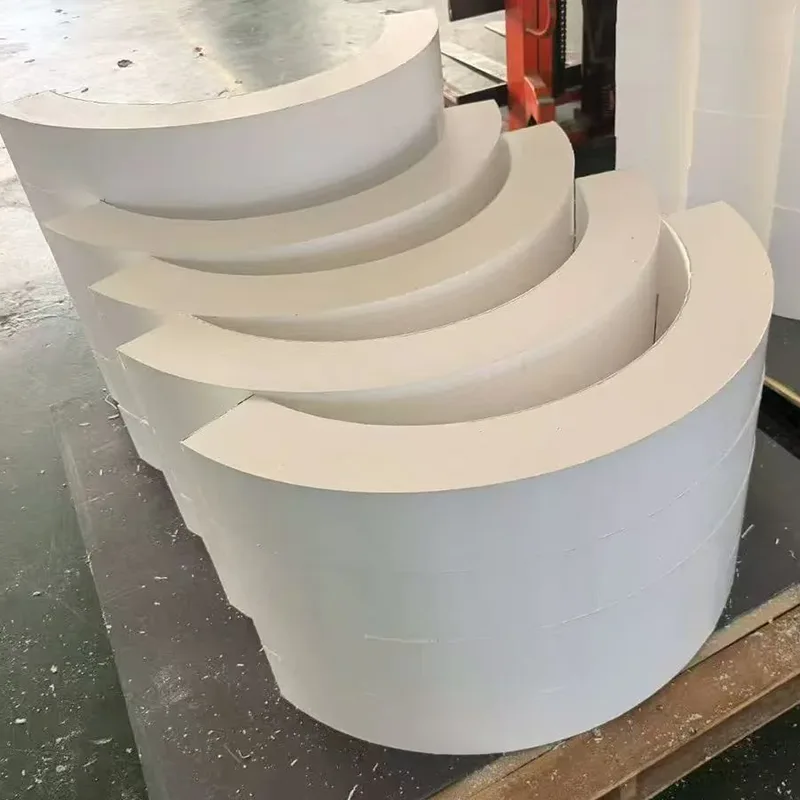

Standart bir boru ayaqqabısında metal yəhər birbaşa metal əsas lövhəyə söykənir. İstilik və ya soyuq birbaşa keçir. İzolyasiya edilmiş dayaqda iki metal hissə arasında sərt izolyasiya bloku oturur. Boru yükü yəhərdən izolyasiyaya, izolyasiyadan isə əsas lövhəyə keçir. Heç bir halda yəhər əsas lövhəyə toxunmur. Blok bir üzdə borunun diametrinə, digər tərəfdən isə polad bazaya uyğun işlənir, tam təmas verir və heç bir nöqtə yükü yoxdur.

Blok materialı dizayn temperaturunda möhkəm qalması üçün seçilir. Yüksək sıxlıqlı poliizosiyanurat (PIR) soyudulmuş su və qlikol xətləri üçün işləyir. Hüceyrə şüşəsi -196°C-yə qədər kriogenik xidməti idarə edir və sıfıra yaxın su buxarı keçiriciliyi təklif edir. Kalsium silikat 650°C-ə qədər buxar və isti yağ xətlərini qəbul edir. Blokun sıxılma gücü tam hidrosınaq yükü ilə yoxlanılır - yalnız əməliyyat çəkisi deyil - ona görə də istismara verilərkən əzilməz.

Dəstəkdə Dayanmayan Buxar Bariyeri

Soyuq borularda nəmin daxil olması ən böyük uzunmüddətli təhlükədir. İzolyasiyaya nüfuz edən su buxarı sonda borunun səthini kondensasiya edəcək, donduracaq və ya korroziyaya uğradacaq. İzolyasiya edilmiş dayaqlarımız izolyasiya blokunun ətrafında davamlı metal sızdırmazlıq yaxası ilə tikilir. Sahə işçiləri boru izolyasiya gödəkçəsini bu yaxaya qədər aparır və onu yapışan və ya lentlə bağlayır. Boşluq yoxdur. Əl ilə kəsilmiş yamaq yoxdur. Sadəcə sıx olaraq təmiz, yoxlanıla bilən buxar möhürü.

Borunun sürüşməsi lazım olduqda, izolyasiya yerində qalır

Bir çox izolyasiya edilmiş xətlər temperaturla genişlənir və büzülür. Sabit bir dəstək bu hərəkətlə mübarizə aparacaq. Biz aşağı sürtünməli sürüşmə səthini birbaşa dayaq qurğusuna birləşdiririk. Cilalanmış paslanmayan polad təbəqə izolyasiya blokunun alt tərəfinə (və ya onun altındakı yük paylayıcı lövhəyə) yapışdırılır. PTFE və ya qrafitlə hopdurulmuş yastıq əsas lövhənin yuxarı hissəsinə yapışdırılır. İki səth bir-birinə qarşı sürtünmə əmsalı kifayət qədər aşağı sürüşür ki, borunun öz istilik qüvvələri onu aşa bilər. Bütün sürüşmə interfeysi tozdan, qumdan və sudan qorunaraq dəstək gövdəsi daxilində qapalıdır, ona görə də sistemin ömrü boyu sərbəst hərəkət edir.

Kataloq deyil, Boru Spesifikasiyasına Uyğundur

Rəfdən izolyasiya edilmiş dayağı seçmirik. Every order is configured to your:

Boru ölçüsü və divar qalınlığı

İzolyasiya materialı və qalınlığı

Əməliyyat və dizayn temperaturları

Dəstək yükləri (deadweight, hidrotest, təsadüfi)

Hərəkət tələbləri (eksenel sürüşmə, sabit lövbər, yanal bələdçi)

Ətraf mühitə məruz qalma (qapalı, açıq, sahilyanı, yuyulma, yanğın zonası)

Polad komponentlər standart olaraq isti daldırma sinklənmiş karbon poladdır, paslanmayan poladdan (304L, 316L) aşındırıcı və ya gigiyenik tətbiqlər üçün mövcuddur. Bütün struktur qaynaqları sertifikatlaşdırılmış prosedurlar altında ixtisaslı qaynaqçılar tərəfindən həyata keçirilir.

Sektorlar üzrə Tətbiqlər

Soyudulmuş su və rayon soyutma: kondensasiya yoxdur, damlama yoxdur, CUI yoxdur.

Buxar və isti su: Minimum istilik itkisi, təhlükəsiz toxunma temperaturu və genişlənməni təmin edən sürüşmə lövhələri.

Kriogen və LNG: Hüceyrə şüşəsi izolyasiya blokları, paslanmayan polad korpuslar və strukturda buzun qarşısını alan soyuq ayaqqabılar.

Qida və əczaçılıq: Paslanmayan polad, gigiyenik bitirmə, kapsullaşdırılmış izolyasiya və tam yuyulma uyğunluğu.

Neft və qaz: Sahil və dəniz mühitləri üçün turş xidmət materialları, yanğına davamlı seçimlər və buxar keçirməyən dizaynlar.

Hər Sifarişi Dəstəkləyən Sənədlər

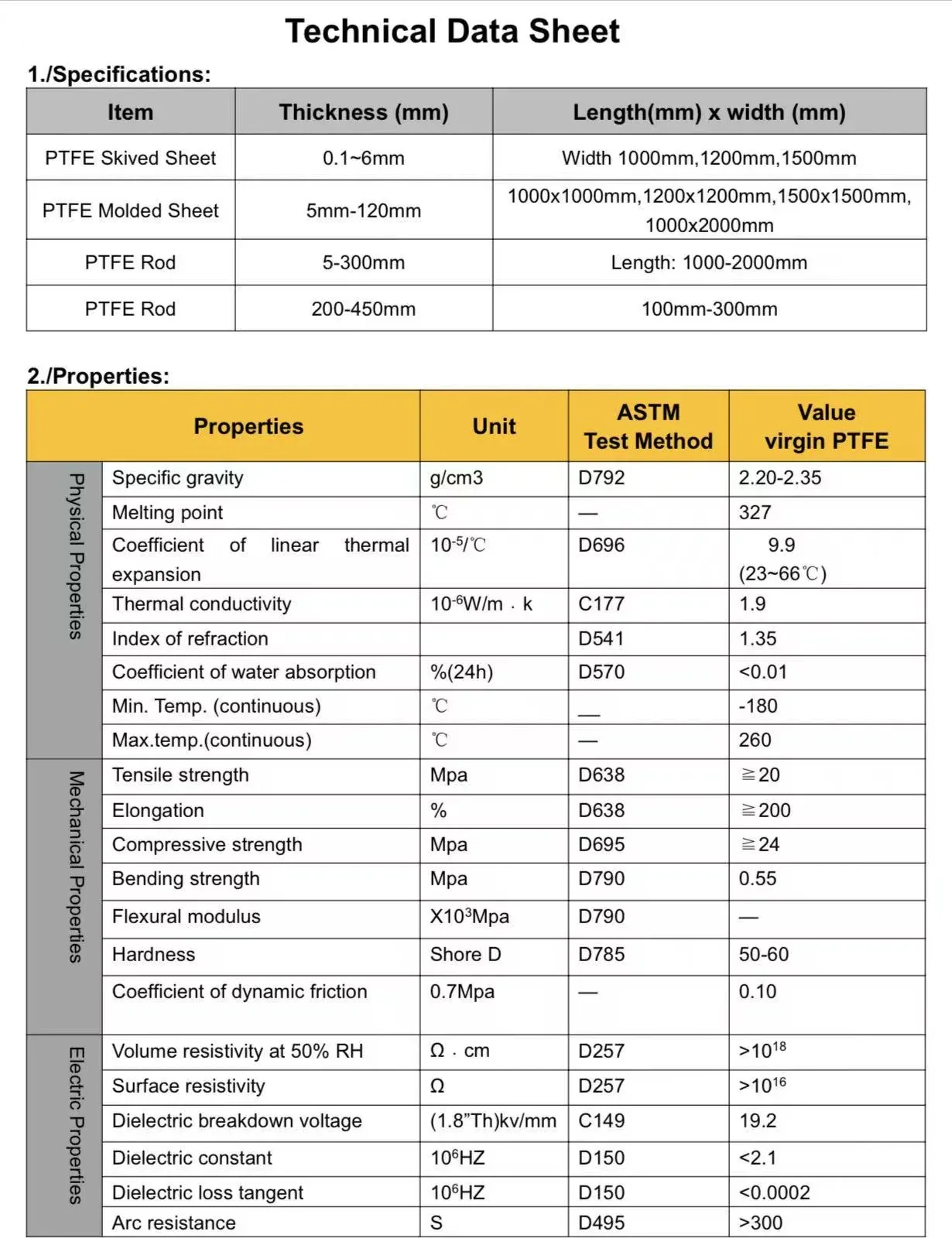

Hər bir göndərişə EN 10204 Tip 3.1 material sertifikatları, sıxılma gücü və istilik keçiricilik dəyərlərinə malik izolyasiya məlumat vərəqləri, ölçü yoxlama hesabatları və tələb olunduqda yük sınaq sertifikatları daxildir. Neft və qaz layihələri üçün biz HIC test hesabatlarını və NACE uyğunluq sənədlərini təqdim edə bilərik. Qida dərəcəli tətbiqlər üçün səthi bitirmə hesabatları və material bəyannamələri standartdır.

Tez-tez verilən suallar

S: İstənilən izolyasiya növünə və qalınlığına uyğun gələ bilərsinizmi?

A: Bəli. İzolyasiya blokunu dəqiq boru OD və izolyasiya qalınlığınıza uyğun emal edirik və iş temperaturunuz üçün blok materialını seçirik.

S: Hərəkətə ehtiyac olarsa, sürüşmə lövhəsi də daxil olmaqla tam qurğunu təmin edirsinizmi?

A: Bəli. Biz PTFE və ya qrafit sürüşmə lövhəsini bazaya birləşdirə bilərik, hamısı dəstək korpusunun içərisindədir.

S: İzolyasiya blokunun islanmasının qarşısını necə almaq olar?

Cavab: Blok polad dayaq gövdəsində tam şəkildə əhatə olunub və biz boru izolyasiyasına davamlı buxar bariyerinin qoşulması üçün metal sızdırmazlıq yaxası təmin edirik.

S: Əgər borumu paslanmayan poladdandırsa və ya gigiyenik şərait tələb edirsə?

A: Biz bütün dəstəyi 304L və ya 316L paslanmayan poladdan turşu və passivləşdirilmiş səthlərlə, yuyulma və qida dərəcəli mühitlər üçün uyğun hazırlayırıq.

S: Mən yanğına uyğun versiya əldə edə bilərəmmi?

A: Bəli. Biz tələb olunan müddət ərzində yük daşıyıcı bütövlüyünü saxlayaraq, sellüloz və ya reaktiv yanğına məruz qalma üçün qiymətləndirilmiş passiv yanğından mühafizə materiallarını daxil edə bilərik.

İzolyasiya edilmiş boru dəstəyi böyük bir layihədə kiçik bir komponentdir, lakin uğursuz olan - əzilmiş izolyasiya, parçalanmış buxar maneə, ələ keçirilmiş sürüşmə lövhəsi - planlaşdırılmamış bağlanmağa məcbur edə bilər. Biz bu dəstəyi on ildən artıqdır ki, 45-dən çox ölkəyə göndəririk, biznesimizin 70%-dən çoxu təkrar müştərilərdən gəlir. Bu qeyd ona görə mövcuddur ki, biz hər bir dəstəyə ehtiyat elementi deyil, mühəndis yığılması kimi baxırıq. Boru cədvəlinizi və izolyasiya xüsusiyyətlərini bizə göndərin. Ölçülü təklifi və möhkəm qiyməti bir gün ərzində qaytaracağıq.
