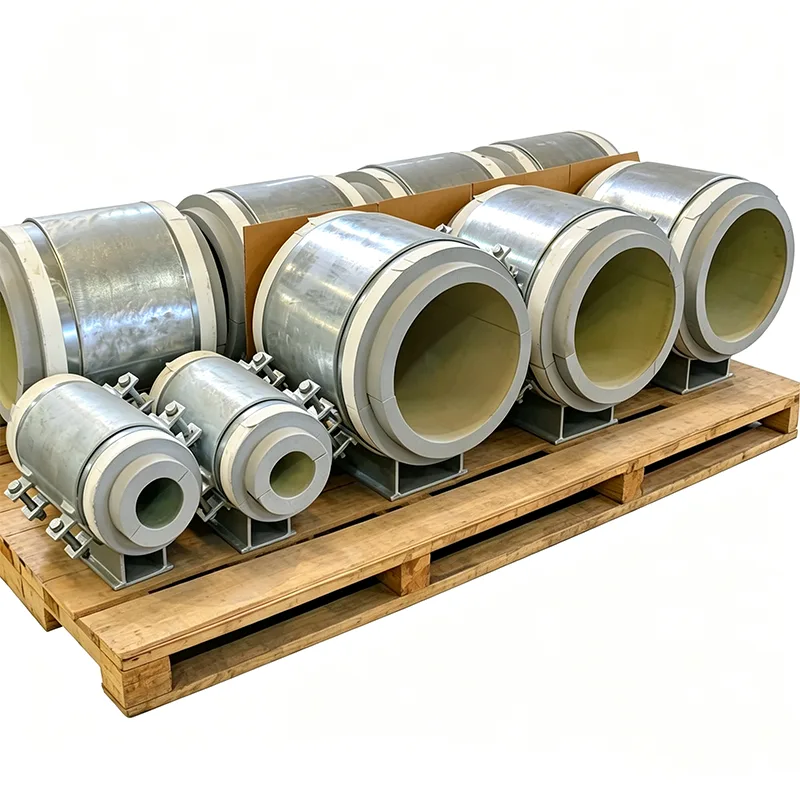

Əvvəlcədən izolyasiya edilmiş boru sürüşmə dəstəyi

Temperatur dəyişiklikləri altında genişlənən və büzülən bir boru öz dayaqlarında hərəkət etməlidir. İzolyasiya edilməli olan bir boru qırılmamış istilik zərfinə ehtiyac duyur. Eyni dayaq nöqtəsində hər iki tələbin yerinə yetirilməsi adətən ayrıca sürüşmə plitəsinin quraşdırılması və sonra onun ətrafında izolyasiyanın kəsilməsi deməkdir - bu ardıcıllıqla səhv hizalanma, sıxılmış izolyasiya və etibarsız buxar möhürü üçün yer buraxır. Əvvəlcədən izolyasiya edilmiş boru sürüşmə dayağı, sürüşmə mexanizmini və izolyasiya blokunu boruyu və ona bitişik izolyasiyanı qəbul etməyə hazır olan bir zavodda yığılmış vahidə birləşdirərək bunu həll edir.

Biz 2012-ci ildən bəri Yangzhou zavodumuzda bu inteqrasiya olunmuş sürüşmə dayaqlarını 45-dən çox ölkədə buxar xətləri, soyudulmuş su şəbəkələri və kriogen ötürmə boruları üçün istehsal etmişik. Hər bir montaj borunun sərbəst hərəkət etməsi, izolyasiyanın toxunulmazlığı və dəstəkləyici polad təhlükəsiz temperaturda qalması üçün nəzərdə tutulmuşdur.

Sürüşmə və İzolyasiya Funksiyaları Birlikdə Necə İşləyir

Dəstək gövdəsi boru yükünü yəhərdən aşağıya əsas lövhəyə ötürən sərt, yüksək sıxlıqlı izolyasiya blokundan ibarətdir. Heç bir metal yük yolu ilə metala toxunmur: izolyasiya özü istilik fasiləsi kimi çıxış edir. İzolyasiya blokunun altında aşağı sürtünməli sürüşmə cütü istehsal zamanı dəqiq şəkildə yerləşdirilir.

Üst sürüşmə komponenti izolyasiya blokunun alt tərəfinə və ya aralıq yük yayan lövhəyə yapışdırılmış cilalanmış paslanmayan polad təbəqədir.

Aşağı sürüşmə komponenti polad baza plitəsinin yuxarı hissəsinə bərkidilmiş PTFE və ya qrafitlə hopdurulmuş yastıqdır.

Bütün sürüşmə interfeysi tikinti tozundan, küləklə sovrulan qumdan və sürtünməni artıra və ya zamanla korroziyaya səbəb ola biləcək nəmdən qorunaraq dəstək gövdəsinə qapalıdır.

Sürüşmə səthinin sahəsi və hərəkət uzunluğu boru gərginliyi təhlili məlumatlarınız əsasında hesablanır. Maksimum gözlənilən yerdəyişmədən kənara səxavətli marja əlavə edirik, belə ki, hətta qeyri-adi keçid dəstəyi nəzərdə tutulmuş diapazondan kənara itələməz.

İşləmə temperaturunuzda yerinə yetirilən izolyasiya

İzolyasiya blokunun materialı xəttinizin xüsusi istilik şəraiti üçün seçilir, hər kəsə uyğun bir ölçüdən seçilmir. Standart material seçimlərimizə aşağıdakılar daxildir:

Yüksək sıxlıqlı PIR (poliizosiyanurat): -50°C-ə qədər soyudulmuş su, duzlu su və soyuq xidmətlər üçün.

Hüceyrə şüşəsi: nəm keçirməməsinin kritik olduğu -196°C-yə qədər kriogen tətbiqlər üçün.

Kalsium silikat: 650°C-yə qədər buxar, isti yağ və texnoloji xətlər üçün.

Perlit əsaslı və ya mikro gözenekli lövhələr: həddindən artıq temperaturda çox aşağı istilik keçiriciliyi tələb edən tətbiqlər üçün.

Hər bir blok boru diametrinə və layihə üçün nəzərdə tutulmuş izolyasiya qalınlığına uyğun işlənir. Onun sıxılma gücü istismara vermə zamanı əzilmənin qarşısını almaq üçün təkcə əməliyyat çəkisi deyil, tam hidrosınaq yükü ilə də yoxlanılır.

Kəsilməyən Buxar Bariyeri

Ayaqqabıların metal gövdəsi inteqrasiya olunmuş sızdırmaz flanşla hazırlanır. Sahə işçiləri boru izolyasiyasını və xarici örtükləri quraşdırarkən, buxar bariyerini birbaşa bu flanşa gətirirlər və onu yapışqan və ya lentlə bağlayırlar. Nəticə, birbaşa dəstək yerindən keçən davamlı, yoxlanıla bilən zərfdir - boşluqlar, əl ilə kəsilmiş yamaqlar, yalnız sahədə tətbiq olunan mastikaya etibar yoxdur.

Sənədləşdirmə və Etibarlılıq

Hər bir əvvəlcədən izolyasiya edilmiş sürüşmə dəstəyi tam sənədlər dəsti ilə göndərilir:

EN 10204 Bütün polad hissələr üçün Tip 3.1 sertifikatları.

Dizayn temperaturunda istilik keçiriciliyi və sıxılma müqaviməti dəyərləri ilə izolyasiya materialının məlumat cədvəlləri.

Laboratoriya sınaqları ilə təsdiqlənmiş sürüşmə lövhəsinin sürtünmə əmsalı sertifikatları.

Səyahət aralığını, blok qalınlığını və əsas lövhə ölçülərini təsdiqləyən ölçülü hesabatlar.

Ümumi Tətbiqlər

Elektrik stansiyalarında və sənaye obyektlərində buxar və kondensat boru rəfləri.

Sürüşmə dayaqlarının uzun düz yollarda yerləşdirildiyi soyudulmuş su və rayon soyutma xətləri.

İstilik büzülməsinin etibarlı, aşağı sürtünməli sürüşmə səthini tələb etdiyi kriogen boru qalereyaları.

Sahədə yığılmış sürüşmə plitələrinin olduğu hər hansı izolyasiya edilmiş boru sistemi izolyasiyanın quraşdırılmasını ləngidir və yoxlamada çətinliklər yaradar.

Niyə Tianshun?

Bir neçə istilik dövründən sonra izolyasiyasını bağlayan və ya əzən sürüşmə dəstəyi sürüşmə dəstəyi deyil - gələcək təmir sifarişidir. Bizim fabriklə inteqrasiya olunmuş yanaşmamız sahə montajının dəyişkənliyini aradan qaldırır və sürüşmə səthlərinin hizalanmasını, izolyasiya blokunun tam dəstəklənməsini və buxar maneəsinin sahə komandası tərəfindən təmiz şəkildə yerinə yetirilməsini təmin edir. İzometriyalarınızdan başlayan 70%-dən çox təkrar biznes və mühəndislik dəstəyi ilə biz ilk isitmədən sonuncuya qədər proqnozlaşdırıla bilən performans göstərən məhsul təqdim edirik.

Tez-tez verilən suallar

S: Sürüşmə səthi köhnəlirsə dəyişdirilə bilərmi?

Cavab: Sürüşmə səthləri qapalı və zavod yığımında bağlanır, ona görə də sahənin dəyişdirilməsi praktiki deyil. İstifadə etdiyimiz materiallar dizayn yükləri altında onilliklər ərzində hərəkət üçün qiymətləndirilir və biz hər sifarişlə sürtünmə testi məlumatlarını təqdim edirik.

S: Hansı temperatur diapazonunu əhatə edir?

A: -196°C-dən (hüceyrə şüşəsi) +650°C-yə qədər (kalsium silikat). Daha yüksək temperaturlar xüsusi materiallarla uyğunlaşdırıla bilər — mühəndis komandamızla əlaqə saxlayın.

S: İzolyasiya blokunun sürüşmə hərəkəti ilə kəsilməsini necə dayandırmaq olar?

A: Sürüşmə müstəvisi izolyasiya blokunun altında yerləşir və sərt yük paylama lövhəsi ikisini ayırır. İzolyasiya yalnız sıxılma yükünü yaşayır; sürüşmə qüvvələri birbaşa metal səthlər arasında ötürülür.

S: Boruyu yana doğru istiqamətləndirən sürüşmə dəstəyi ala bilərəmmi?

A: Bəli. Dəstək gövdəsinə inteqral bələdçi lövhələr əlavə edə bilərik ki, bu da yanal yerdəyişməni məhdudlaşdırarkən eksenel hərəkətə imkan verir.
