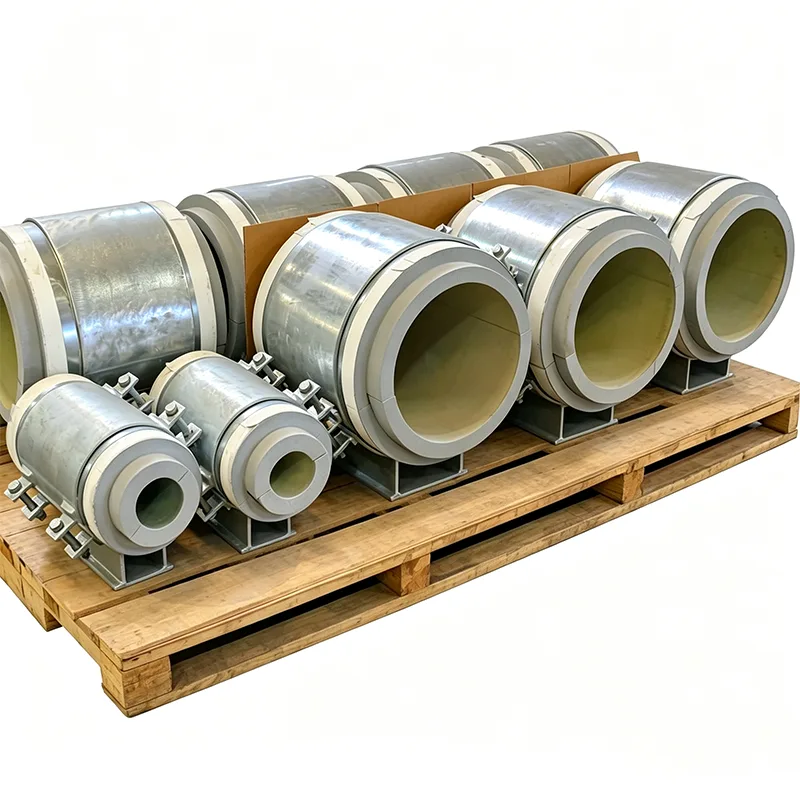

Neft və Qaz üçün əvvəlcədən izolyasiya edilmiş boru dayaqları

Neft və qaz kəmərləri məhsuldan daha çox hərəkət edir. Onlar axma nöqtəsindən yuxarı qalmalı olan muma meylli xam nefti, soyuq yerdə aşındırıcı hidratlar əmələ gətirə bilən yaş qazı və sürətli temperatur dəyişikliyi ilə dövr edən yüksək təzyiqli kondensatı hərəkət etdirirlər. Bu xidmətlərdə izolyasiya edilməmiş boru dəstəyi enerji sızmasından daha çox şeydir – bu, proses təhlükəsizliyi riski və korroziya başlanğıc nöqtəsidir. Düzgün əvvəlcədən izolyasiya edilmiş dayaq soyuq körpünü aradan qaldırır, buxar keçirməyən zərfi birləşdirir və yüklə sınaqdan keçirilmiş bir montaj kimi sahəyə gəlir. Sahədə istehsal olunan izolyasiya yoxdur. Heç bir fərziyyə yoxdur.

Yangzhou Tianshun 2012-ci ildən yuxarı, orta və aşağı neft və qaz layihələri üçün qabaqcadan izolyasiya edilmiş dayaqlar tədarük edir. Bizim məclislərimiz hazırda 45-dən çox ölkədə səhra hasilat manifoldlarında, dəniz platforması qaldırıcılarında və neft emalı zavodunun buxar izləmə xətlərində xidmət göstərir. Biz onları neft və qaz boru kəmərlərini bir-birindən fərqləndirən spesifik problemləri həll etmək üçün qururuq: turş xidmət materialları, reaktiv yanğına davamlılıq və karbohidrogenlər içəriyə hopduqda pisləşməyən izolyasiya.

Turş və aşındırıcı mühitlər üçün seçilmiş materiallar

Neft və qaz qurğusunda dayaq polad H₂S, xloridlər və duzlu havaya məruz qala bilər - bəzən hər üçü birdən. Material seçimində risk almırıq. Turş xidmət tətbiqləri üçün biz NACE TM0284-ə uyğun olaraq HIC-sınaqdan keçmiş (Hidrogenlə İnduksiya Edilən Çatlama) karbon polad plitələr və bölmələr əldə edirik və bitmiş dəstək NACE MR0175 / ISO 15156 ilə tam uyğun olaraq təmin edilə bilər. Xloridlərin əsas narahatlıq doğurduğu yerlərdə — dəniz kənarı 16L13 dayaq gövdəsi üçün polad və A4-80 boltları, qalvanik korroziya riskini aradan qaldırır.

İzolyasiya blokunun özü karbohidrogenlərin udulmasına müqavimət göstərmək üçün qapalı hüceyrədir. Xam, kondensat və ya mazut daşıyan xətlər üçün biz nefti udan və istilik performansını itirən açıq hüceyrəli materiallardan qaçırıq. Hüceyrə şüşəsi və yüksək sıxlıqlı PIR gözlənilən dağılma məruz qalma ilə kimyəvi uyğunluq üçün sınaqdan keçirilmiş standart seçimlərimizdir.

İstiliyin prosesin lazım olduğu yerdə saxlanması

Neft və Qaz üçün əvvəlcədən izolyasiya edilmiş boru dayaqları həmişə buxar temperaturunda işləmir, lakin məzmunun axmasını təmin etmək üçün tez-tez qızdırılır və ya izlənir. İstiliyin bir nöqtədə çıxmasına imkan verən dəstək, mumun çökməsinə, hidratın əmələ gəlməsinə və ya özlülüyün artmasına səbəb olan lokal soyutmaya səbəb ola bilər. Əvvəlcədən izolyasiya edilmiş dayaqlarımız xüsusi dizayn temperaturu üçün seçilmiş yükdaşıyan izolyasiya blokundan istifadə edir:

Sıfırdan 85°C-ə qədər: qaz emalı soyuq qutular, LPG anbarları və soyudulmuş sudan qaz dehidrasiya qurğularına qədər yüksək sıxlıqlı PIR.

140°C-ə qədər: İzlənmiş xam xətlər və isti yağ sistemləri üçün yüksək temperatur dərəcəsi ilə PIR.

400°C-yə qədər: buxarla izlənilən bitum xətləri, termal yağ qızdırıcıları və neft emalı zavodu boru kəmərləri üçün kalsium silikat.

Blok qalınlığı boru izolyasiyasının spesifikasiyasına dəqiq uyğun gəlir və sıxılma gücü tam hidrosınaq yükü ilə yoxlanılır – çünki istismara vermə zamanı əzilən blok heç nəyi izolyasiya etməyəcək.

Zaman alan yanğından mühafizə

Dəniz platformasında və ya qaz qurğusunda yanğın zamanı yıxılan dayaq qurğusu borudan məhdudiyyəti aradan qaldırır və potensial olaraq qırılmaya və gərginliyə səbəb olur. Biz passiv yanğından mühafizəni bilavasitə əvvəlcədən izolyasiya edilmiş dayağa inteqrasiya edə bilərik: polad bazaya və örtükün altındakı yan divarlara şişkin və ya endotermik döşək yapışdırılır və montaj reaktiv atəş (ISO 22899) və ya selüloz 38 (ISO 22899) altında müəyyən müddət ərzində daşıyıcı bütövlüyünü qorumaq üçün sertifikatlaşdırıla bilər. Bu, dəstəyi enerjiyə qənaət edən komponentə deyil, təhlükəsizlik sisteminin bir hissəsinə çevirir.

Zavodda İnteqrasiya edilmiş Buxar Bariyeri Saytın CUI Risklərini aradan qaldırır

İzolyasiya altında korroziya bir çox neft və qaz zavodlarında ən bahalı yoxlama və təmir elementidir. Demək olar ki, həmişə buxar maneəsinin əl ilə kəsildiyi və bir neçə yaydan sonra yapışmasını itirən lentlə bağlandığı bir dəstək nüfuzundan başlayır. Dəstəklərimiz dayaq gövdəsinə zavod tərəfindən qaynaqlanmış davamlı metal sızdırmazlıq yaxası ilə gəlir. Sahənin işçiləri boru izolyasiya gödəkçəsini düz bu yaxaya keçir və onu müəyyən bir yapışdırıcı və ya sıxılma bandı ilə möhürləyir. Nəticə, kənardan vizual olaraq yoxlanıla bilən buxar keçirməyən keçiddir - və bu, iki ildən sonra açılmayacaq.

Sənədlər İstənilən Auditor üçün Hazırdır

Neft və qaz layihəsinə tədarük etdiyimiz hər bir neft və qaz üçün əvvəlcədən izolyasiya edilmiş boru dayaqlarına aşağıdakılar daxildir:

EN 10204 Turş xidmət göstərildiyi HIC test nəticələri ilə Tip 3.1 material sertifikatları.

Sıxılma gücü, istilik keçiriciliyi və yanğın dərəcəsi ilə izolyasiya blokunun məlumat cədvəlləri.

İstənilən qaynaq üçün NDT hesabatları, o cümlədən PT/MT və tələb olunarsa rentgenoqrafiya.

Son ölçülü yoxlama və yük testi sertifikatları.

CE işarəsi və AB 305/2011-ə uyğun olaraq Fəaliyyət Bəyannaməsi.

Tipik Neft və Qaz Tətbiqləri

Quyubaşı hasilat manifoldları və toplama xətləri (quruda və dənizdə)

Qazın susuzlaşdırılması və turşu qazının çıxarılması qurğuları

LPG və NGL saxlama və ötürmə boruları

Neft emalı zavodunun proses bölmələri: xam distillə, hidrokrekinq, reforminq

Bitum və ağır neftlə qızdırılan xətlər

Dəniz platformasının üst hissələri və FPSO proses modulları

Niyə Tianshun neft və qaz üçün əvvəlcədən izolyasiya edilmiş dayaqlar üçün?

Biz başa düşürük ki, neft və qaz dəstəyi spesifikasiyası material tələbləri, NACE uyğunluq müddəaları və yanğından mühafizə tələbləri ilə sıx bağlıdır. Mühəndislərimiz bir rəsm çəkməzdən əvvəl həmin xüsusiyyətləri sətir-sətir oxuyurlar. Hər qutunu yoxlayan bir montajı çatdırmaq üçün boru sinifinizə, izolyasiya standartınıza və struktur yüklənməyə çarpaz istinad edə bilərik və biz bunu sübut etmək üçün sənədlərlə təmin edirik. Müştərilərimizin 70%-dən çoxu növbəti layihə üçün geri qayıdır ki, bu da təklif edə biləcəyimiz ən güclü sübutdur.

Tez-tez verilən suallar

S: Dəstəkləriniz turş xidmət mühitlərində istifadə edilə bilərmi?

A: Bəli. Biz turş qaz və xam neft tətbiqləri üçün HIC tərəfindən sınaqdan keçirilmiş polad və NACE MR0175/ISO 15156 uyğunluğu ilə dəstəklər təqdim edirik.

S: Yanğına uyğun versiyalar təklif edirsiniz?

A: Bəli. Reaktiv yanğın (H-60 və ya J-60) və ya selüloz yanğın üçün qiymətləndirilən passiv yanğından mühafizəni, nominal müddət ərzində yük daşıma qabiliyyətini qoruyub saxlaya bilərik.

S: İzolyasiyanın neft və ya kimyəvi maddələrin udulmasının qarşısını necə ala bilərsiniz?

Cavab: Biz maye karbohidrogenin udulmasına müqavimət göstərən hüceyrə şüşəsi və ya PIR kimi qapalı hüceyrəli materiallardan istifadə edirik. Qoruyucu maneəsi olmayan neft və qaz üçün açıq hüceyrə izolyasiyası heç vaxt təyin edilmir.

S: Dəstəklər ağır divarlı borudan gələn yüksək nöqtəli yükləri idarə edə bilərmi?

A: Mütləq. Həm istismar, həm də hidrosınaq şəraitində rulman təzyiqini hesablayırıq və buna uyğun olaraq izolyasiya blokunun dərəcəsini seçirik.
