2012-ci ildə əsası qoyulmuş Yangzhou Tianshun Pipeline Technology Co., Ltd. şirkəti HG/T 20644 Dəyişən Yay Dəstəyi və Asılqan standartına ciddi uyğun olaraq tam çeşiddə məhsullar istehsal edir. Tip F Dəyişən Yay Dəstəyi, boru kəmərlərinin alt dəstəyi üçün xüsusi olaraq hazırlanmış standart seriyanın əsas tipli dəstək məhsuludur. Enerji, neft-kimya, metallurgiya və digər sənaye sahələrində kiçik və orta yerdəyişmə boru kəməri sistemlərində geniş istifadə olunur və mühəndislikdə ən çox istifadə olunan dəyişən yay modellərindən biridir.

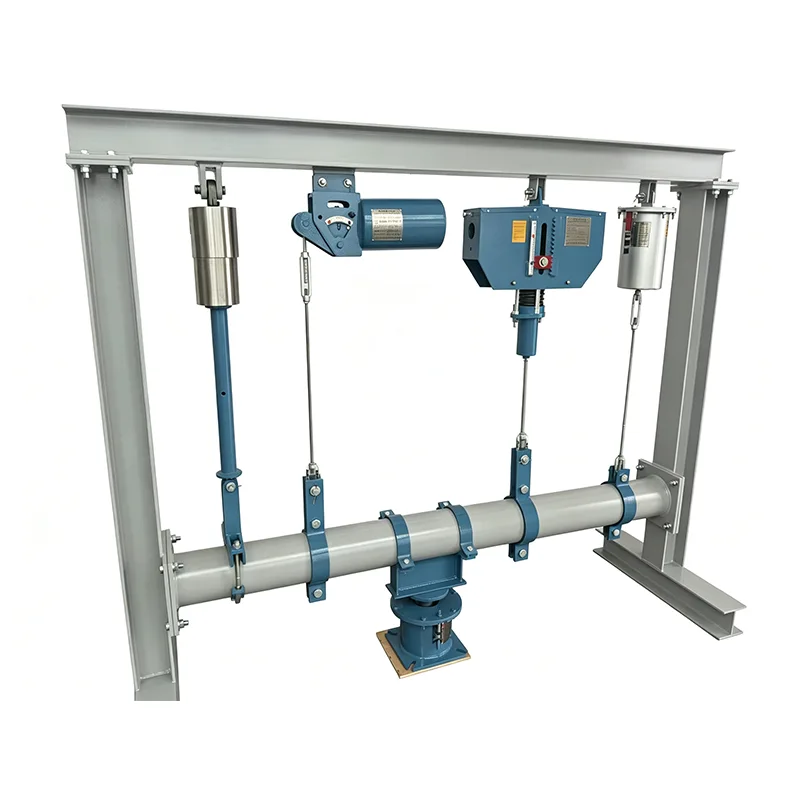

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.
Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.
Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.
| Dəyişən Yay Askısının Xüsusi Cədvəli | Misal |
| Askı Növü / Konfiqurasiyası | A, B, C, D, E, F, G tipləri |
| Yay Ölçüsü / No. | № 0 - № 22 |
| Səyahət Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Əməliyyat yükü | 0,2 kN - 400 kN |
| Quraşdırılmış Yük (Soyuq Yük) | kN / kq |
| Əməliyyat yükü (isti yük) | kN / kq |
| Hərəkət istiqaməti | Yuxarı / Aşağı |
| Dəyişkənlik (%) | ≤ 25% (Standart) |
| Səthi müalicə | İsti Daldırma Galv/ Boyalı |
| Korpus materialı | Karbon Polad (Q235/Q355) |

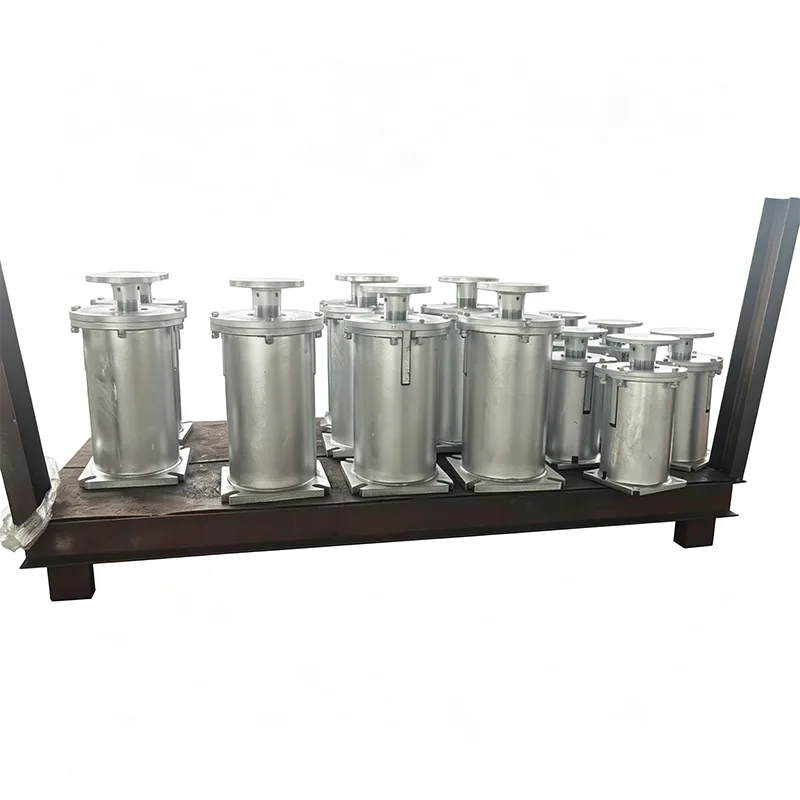

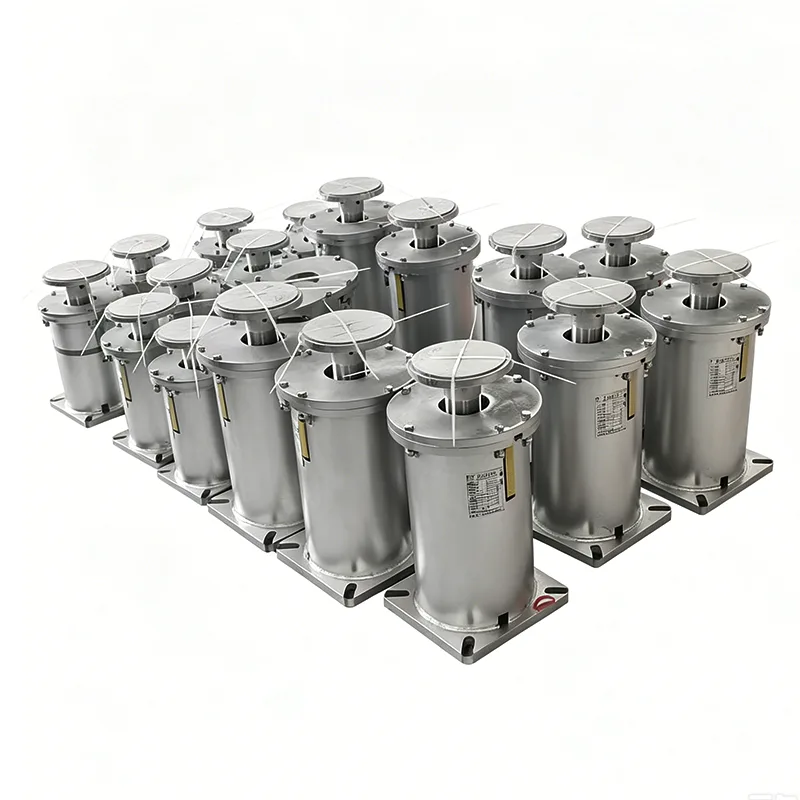

Tip F Dəyişən Yay Dəstəyi aşağıdakı hissələrdən ibarət şaquli qutu quruluşunu qəbul edir:
▶ Baza lövhəsi: Bünövrəyə qoşulmuş geniş dayaq lövhəsi
▶ Yay silindri: Daxili silindrik spiral sıxılma yayı
▶ Üst lövhə: Boru dəstəyinə qoşulmuş yükləmə lövhəsi
▶ Yer dəyişdirmə göstərici lövhəsi: Soyuq və isti vəziyyət mövqeləri ilə işarələnmişdir
▶ Bağlama boltu: Daşınma və quraşdırma zamanı kilidlənir
▶ Hündürlük tənzimləmə boltu: Yükün yerində dəqiq tənzimlənməsi
HG/T 20644 standartına tam uyğundur, digər istehsalçıların məhsulları ilə əvəz edilə bilər
Standartlaşdırılmış yük və yerdəyişmə seriyası, layihə institutunun seçimi üçün əlverişlidir
Mühəndislik satınalmaları üçün əlverişli olan vahid quraşdırma ölçüləri
Yay, dizayn yükünə uyğun olaraq əvvəlcədən sıxılmış, soyuq vəziyyətdə kilidlənmişdir
İstifadəyə vermək üçün yalnız yerində quraşdırıldıqdan sonra kilidləmə boltlarını çıxarmaq lazımdır
Saytda yayın sıxılmasını tənzimləməyə ehtiyac yoxdur
Şaquli dizayn, kiçik mərtəbə sahəsi
Ümumi hündürlüyü 200-400 mm, məkanın məhdud olduğu hallar üçün uyğundur
Aşağı ağırlıq mərkəzi, yaxşı sabitlik
Yay montajı ayrıca çıxarıla və dəyişdirilə bilər
Yoxlama zamanı aydın yerdəyişmə göstəricisi
Aşınmış hissələrin olmaması, texniki xidmət tələb olunmayan dizayn
|
Yer dəyişdirmə seriyası |
Yük Aralığı |
Bahar nömrəsi |
Sərtlik Aralığı |
Bədən Hündürlüyü |
Baza Plitənin Ölçüsü |
|
30 mm yerdəyişmə |
0,2kN ~ 22kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170×120 mm |
|
60 mm yerdəyişmə |
0,2kN ~ 42kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170×120 mm |
|
90 mm yerdəyişmə |
0,5kN ~ 65kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315 mm |
215×160 mm |
|
120 mm yerdəyişmə |
0.5kN ~ 90kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365 mm |
215×160 mm |
İcra Standartı: HG/T 20644-2024Yük Dəyişmə dərəcəsi: ≤25% (standart tələb)Yay Materialı: 50CrVA yay poladQabı Material: Q235BAkorroziyaya qarşı Müalicə: Qumlama pasdan təmizləmə + epoksi sinklə zəngin astar + son örtük

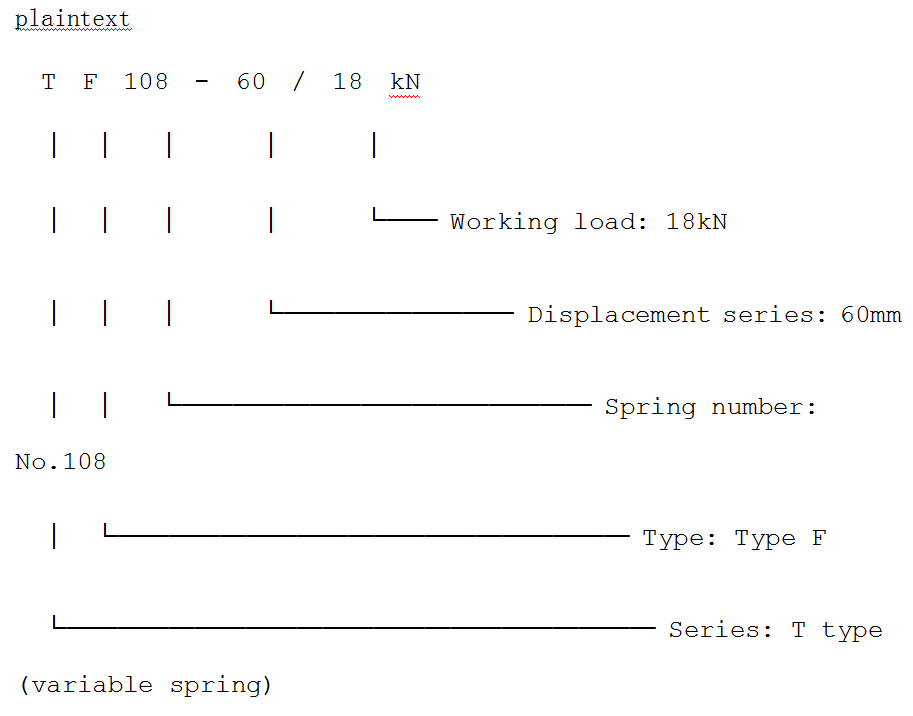

Tip F Dəyişən Yay Dəstəyi üçün standart model kodlaşdırma nümunəsi:
▶ Boru kəmərinin iş yükü (kN)
▶ Boru kəmərinin şaquli istilik yerdəyişməsi (mm)
▶ Yer dəyişdirmə istiqaməti (yuxarı/aşağı)
▶ Ekoloji korroziya dərəcəsi
Peşəkar komandamız təmin etdiyiniz boru kəməri parametrlərinə əsasən dəqiq F Tipi məhsul modellərini birbaşa təmin edə bilər.
▶ Boru kəmərinin iş yükü: 15kN
▶ Boru kəmərinin yuxarıya doğru istilik yerdəyişməsi: 40mm
1. Yer dəyişdirmə seriyasını təyin edin: 40 mm yerdəyişmə, 60 mm seriya seçin (ehtiyat marja)
2. İsti vəziyyət yükünü hesablayın: yuxarı yerdəyişmə, yay buraxılışları, yük azalır
3. Yayın sərtlik cədvəlini yoxlayın: yayı seçin №106, sərtlik 0,25kN/mm
4.Yük dəyişikliyini hesablayın: 40mm × 0.25kN/mm = 10kN dəyişiklik
5.Dəyişmə sürətini yoxlayın: 10kN / 15kN = 6,7% ≤ 25%, tələblərə cavab verir
Tip F Dəyişən Yay Dəstəyi seçimi mürəkkəb görünür, lakin əslində standartlara uyğundur. Pulsuz seçim xidmətini təqdim edirik: yalnız boru kəmərinin parametrlərini təmin etməlisiniz və biz dəqiq modelləri təqdim edəcəyik.
|
Tətbiq Ssenarisi |
İş şəraitinin xüsusiyyətləri |
Niyə F tipini seçin |
|
Boru qalereyalarında alt qat boru kəmərləri |
Ən aşağı qat boru kəmərləri, yuxarıda qaldırma nöqtələri yoxdur |
Boru qalereyasının döşəməsindən yuxarı dəstək |
|
Avadanlıq platformalarında boru kəmərləri |
Polad konstruksiya platformalarında təşkil edilmişdir |
Birbaşa platformanın polad şüalarına söykənin |
|
Pompanın giriş və çıxış boru kəmərləri |
Yer dəyişdirmə ≤50mm, sabit yük |
Standart model, aşağı qiymət |
|
Sirkulyasiya edən su kəmərləri |
Normal temperatur, kiçik yerdəyişmə |
Dəyişən yay tələblərə tam cavab verir |
|
Sıxılmış hava boru kəmərləri |
Sabit təzyiq, kiçik temperatur dəyişikliyi |
F növü ən yüksək qiymət performansına malikdir |
|
Köməkçi buxar boru kəmərləri |
Orta temperatur, yerdəyişmə ≤50mm |
Dəyişən yay tələblərə cavab verir |
|
Kimyəvi həlledici boru kəmərləri |
Normal temperatur, böyük temperatur dəyişməsi yoxdur |
Standart Tip F universaldır |
Xüsusi yay yoxlaması: hər yay üçün 100% yük testi, sərtlik əyrisini qeyd edin
Əvvəlcədən sıxılma parametri: sifariş tələblərinə uyğun olaraq soyuq vəziyyətə dəqiq sıxılmış, kilidlənmişdir
Yer dəyişdirmə göstəricisinin kalibrlənməsi: göstərici lövhəsinin mövqeyi ±1 mm-ə qədər dəqiqdir
Antikorroziya müalicəsi: Sa2.5 dərəcəli qumlama, örtük qalınlığı ≥80μm
Görünüş yoxlanışı: qaynaqların, ölçülərin və işarələrin hərtərəfli yoxlanılması
Mövcud ehtiyat: ümumi modellər (TF030-TF120, 30/60/90 yerdəyişmə) stokda
Sürətli çatdırılma: stok sifarişləri 3 gün ərzində, xüsusi sifarişlər 7-10 gün ərzində göndərilir
Toplu qiymət: mühəndislik toplu satınalmaları üçün səviyyəli qiymət
Tam sənədlər: məhsulların hər bir partiyası ixtisas sertifikatı, yay testi hesabatı, quraşdırma təlimatları ilə gəlir
Pulsuz seçim: Professional mühəndislər dəqiq modeli təmin etmək üçün seçim hesablamasını təmin edirlər
Rəsm təminatı: Dizaynla əməkdaşlıq etmək üçün standart quraşdırma ölçüləri təsvirləri təqdim edin
Texniki dəstək: Quraşdırma, işə salma və istifadə zamanı müxtəlif suallara cavab verin
Keyfiyyət zəmanəti: 2 illik məhsul zəmanəti, qeyri-insani zərər üçün pulsuz dəyişdirmə
Fövqəladə hallara cavab: 24 saat ərzində yerində problemlər üçün həllər təqdim edin
Ehtiyat hissələri: ehtiyat yay birləşmələri, boltlar və digər köhnəlmiş hissələr
Tip F Dəyişən Yay Dəstəyi kimya sənayesində standart ümumi məhsuldur və eyni zamanda mühəndislikdə ən çox istifadə edilən dəyişən yay modelidir. Biz 14 il ərzində sabit məhsul keyfiyyəti və vaxtında çatdırılma ilə standart seriya istehsalına diqqət yetirmişik və dünyanın 40-dan çox ölkəsində mühəndislik layihələrinə xidmət etmişik. Standart F tipini seçin, etibarlılıq və rahatlığı seçin.
