Aşınmaya Dayanıqlı Boru Ayaqqabıları Boru Kəmərinin Yük Dəstəyi və Sürüşmə Yerinə Dəstəyi üçün Dəstəkləyir

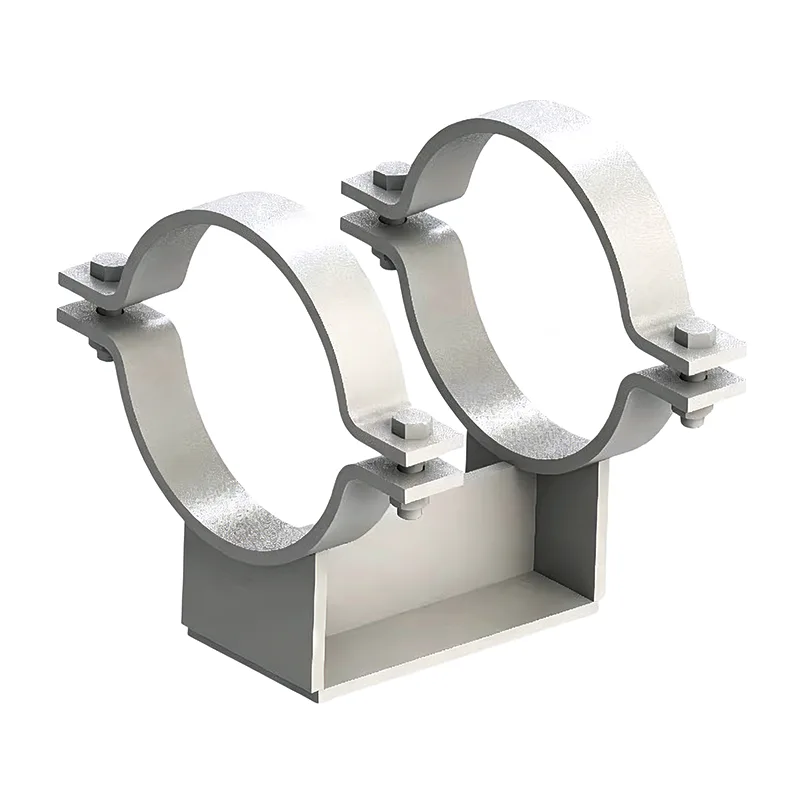

Boru ayaqqabısı, orada olmayana qədər heç kimin fərq etmədiyi komponentlərdən biridir. O, borunun dibinə qaynaqlanmış şəkildə oturur, yükü konstruktiv şüaya və ya T-postuna yayır və tez-tez borunun istilik dövrləri zamanı eksenel hərəkət etməsinə imkan verən sürüşmə səthini təmin edir. AtTyanşun, biz hər il minlərlə boru ayaqqabısı istehsal edirik - texnoloji xətlər, buxar başlıqları, kriogen boru kəmərləri və bunların arasında olan hər şey üçün. Biznesdə 14 ildən sonra biz öyrəndik ki, yaxşı dizayn edilmiş boru ayaqqabısı sadəcə çəki saxlamaqdan daha çox funksiyanı yerinə yetirir: o, boru örtüyünü qoruyur, izolyasiyanın davamlılığını qoruyur və nöqtə yüklərinin boru divarını əyməkdən qoruyur.

Boru Ayaqqabı Dəstəkləri daha geniş bir hissəsidirboru dayaqlarıailə, lakin onlar öz dizayn diqqətini təmin edəcək qədər fərqlidirlər. Sadə bir qısqac və ya asma çubuğu şaquli dedveyti idarə edərkən, boru ayaqqabısı kontakt interfeysini idarə edir. Bu interfeys sürətlə mürəkkəbləşir - yüksək sürtünmə boruda gərginliyə səbəb ola bilər, qeyri-adekvat hündürlük izolyasiyanı əzə bilər və yanlış material qalvanik korroziyaya səbəb ola bilər. Biz müntəzəm olaraq tandemdə işləyən boru ayaqqabıları təqdim edirikyay asılqanlarıyuxarıda və ya istilik izolyasiyasının vacib olduğu soyuq xətlərdə əvvəlcədən izolyasiya edilmiş boru dayaqları ilə.

Biz həmçinin yüksək yüklü sürüşmə tətbiqləri üçün paslanmayan polad dayaq lövhəsində birləşdirilmiş PTFE təmin edə bilərik. Sürtünmə əmsalı, yağlanmış PTFE üçün adətən 0,05 ilə 0,10 arasında düşür, bu, boru gərginliyi mühəndislərinin əksəriyyətinin elastiklik təhlilində istifadə etdiyi dəyərdir.

İzlədiyimiz Standartlar

Boru ayaqqabıları tam məhsul çeşidimizə tətbiq etdiyimiz eyni boru kəməri dəstəyi standartlarına uyğun olaraq hazırlanır:

ANSI/MSS SP‑58 – Boru dayaqlarının materialları və dizaynı

ASME B31.3 / B31.1 – Proses və enerji boru kəmərləri

EN 1090 - Struktur polad istehsalı (CE işarəli layihələr üçün)

GB/T 17116 – Boru dayaqları üçün Çin standartı

Fabrikimizin keyfiyyət sistemi ISO 9001:2015 sertifikatına malikdir və biz hər ayaqqabı partiyası üçün tam EN 10204 3.1 material sertifikatını təmin edə bilərik.

Tez-tez verilən suallar

S1: Boru ayaqqabım hansı hündürlükdə olmalıdır?

Ayaqqabı hündürlüyü izolyasiya qalınlığı və 10-25 mm boşluq ilə müəyyən edilir. Məsələn, 100 mm mineral yun izolyasiyası olan bir boru, izolyasiyanı dəstəkləyici poladdan təmizləmək üçün adətən 120-125 mm ayaqqabı hündürlüyünə ehtiyac duyur. Bizə boru ölçüsünü və izolyasiya cədvəlini versəniz, biz bunu boru kəmərinin spesifikasiyasına əsasən hesablayacağıq.

2-ci sual: Ayaqqabıda PTFE sürüşmə lövhəsinə nə vaxt ehtiyacım var və karbon polad bazasını nə vaxt qaynaq edə bilərəm?

Borunun istilik genişlənməsi altında eksenel olaraq hərəkət etməsi gözlənilirsə, PTFE və ya cilalanmış paslanmayan sürüşmə səthi sürtünməni və nəticədə avadanlığın başlıqlarına reaksiya yüklərini azaldır. Sabit və ya lövbər nöqtələrinin sürüşmə lövhəsinə ehtiyacı yoxdur. Boru gərginliyi hesabatınız sizə hansı dayaqların sürüşdüyünü və hansının sabit olduğunu söyləyəcək.

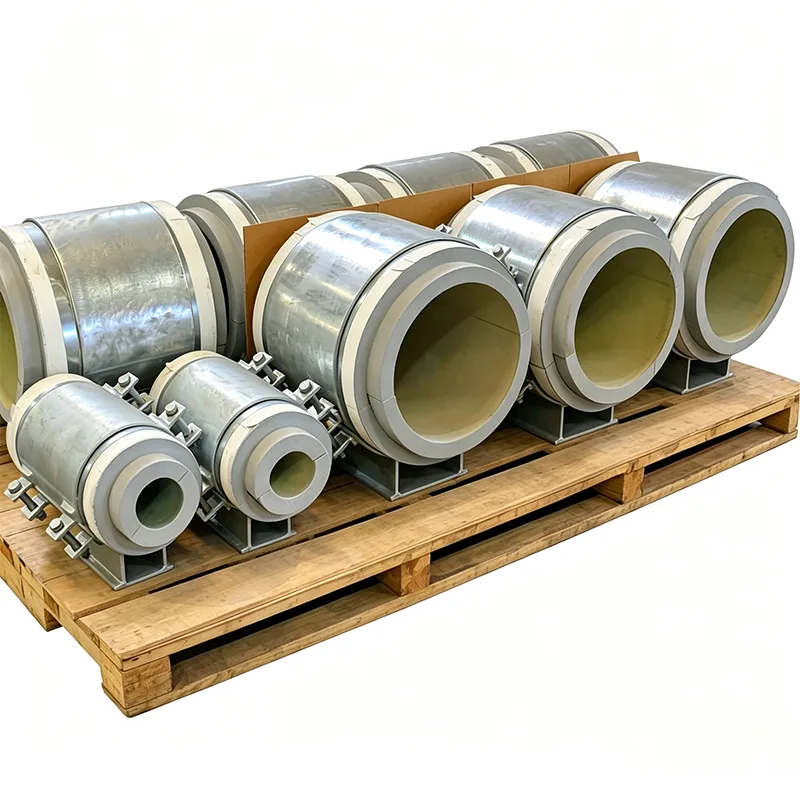

3-cü sual: Kriogen xidmət üçün əvvəlcədən izolyasiya edilmiş boru ayaqqabılarını təmin edə bilərsinizmi?

Bəli. Biz polad yəhərə bərkidilmiş sərt köpük və ya hüceyrə şüşəsi izolyasiya bloku ilə ayaqqabılar istehsal edirik. Baza plitəsi izolyasiyanın altına uzanır və bütün montaj soyuq transferin və kondensasiyanın qarşısını almaq üçün nəzərdə tutulmuşdur. Bunlar adətən LNG, etilen və soyudulmuş su xətləri üçün təyin edilir.

S4: Xüsusi boru ayaqqabıları üçün çatdırılma müddətiniz nə qədərdir?

PTFE olmayan sadə karbon polad ayaqqabılar: 12-18 gün. Birləşdirilmiş PTFE yastıqları və ya paslanmayan poladdan hazırlanmış ayaqqabılar: 20-25 gün. 24" və ya daha böyük boru üçün böyük diametrli ayaqqabılar bir az daha uzun çəkə bilər. Biz dəqiq cədvəli təklifinizlə təsdiq edəcəyik.

5-ci sual: Rəsmlərə ehtiyacınız varmı, yoxsa əsas məlumatlardan ayaqqabı dizayn edə bilərsinizmi?

Hər ikisi işləyir. Standart ayaqqabı rəsminiz varsa, biz onu tam olaraq hazırlayacağıq. Yalnız boru ölçüsü, izolyasiya qalınlığı və yükünüz varsa, biz sizin təsdiqiniz üçün dizayn təklif edə bilərik - standart konfiqurasiyalar üçün mühəndislik haqqı yoxdur.

Hər Ayaqqabının Keyfiyyətinə Nəzarət

Boru ayaqqabısı sadə görünsə də, biz ardıcıl QC prosesini həyata keçiririk:

İstilik nömrələri və dəyirman sertifikatları ilə material yoxlayın

Boru OD-yə düzgün uyğunluğu təmin etmək üçün yəhər radiusunun ölçülü yoxlanılması

Lazım gələrsə, PT və ya MT ilə qaynaq dikişinin vizual təftişi

PTFE yastıqlarında bağlanma bütövlüyünün yoxlanılması (kran testi və vizual)

Son ölçü yoxlanışı — hündürlük, əsas lövhənin yastılığı, boltlar arası məsafə

Kaplama yoxlaması

Hər bir ayaqqabı və ya ayaqqabı dəsti dəstək siyahınıza çarpaz istinad edən unikal nömrə ilə etiketlənir. Siz paketi gəzə və rəsm açmadan hər parçanı izometrik ilə uyğunlaşdıra bilərsiniz.

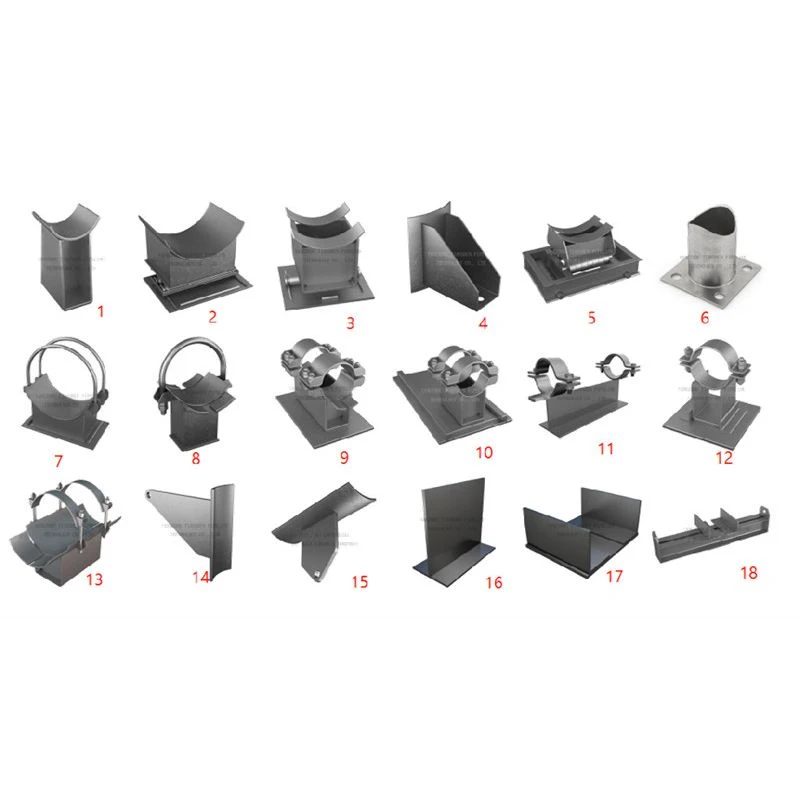

Tez-tez idarə etdiyimiz Fərdiləşdirmə Seçimləri

Standart boru ayaqqabıları bizim üçün başlanğıc nöqtəsidir. Biz onları xüsusi işlər üçün müntəzəm olaraq dəyişdiririk:

Geniş flanşlı şüalar üçün uzadılmış əsas lövhələr

Maili boru rafları üçün bucaqlı ayaqqabılar

Mövcud xətlərə kəsilmədən yenidən quraşdırmaq üçün parçalanmış ayaqqabılar

Soba və reformator boru kəmərləri üçün yüksək temperaturlu ərinti yəhərləri (məsələn, P11, P22)

Sürüşən ayaqqabılar üçün yan dayanacaqları olan ikili sürüşmə lövhələr

Şişirən örtük və ya mineral yun əlavələri olan yanğına davamlı ayaqqabı dizaynları

Quraşdırma haqqında bizə nə qədər çox məlumat versəniz, saytın sonradan dəyişdirilməsinin qarşısını almaq üçün ayaqqabını bir o qədər yaxşı uyğunlaşdıra bilərik.

Sahədən Öyrəndiyimiz Şeylər

Yüksək temperaturlu xətlərdə ayaqqabı qaynağını təyin edərkən həmişə boruların genişlənməsinə icazə verin. Soyuq quraşdırma zamanı yanlış mövqedə qaynaqlanan ayaqqabı, xətt qızdıqda dəstəkləyici poladdan çıxa bilər.

PTFE yastıqları qumlama və boyama zamanı qorunmalıdır. Biz adətən onları maskalayırıq, lakin sayt heyətinə xatırlatma heç vaxt zərər vermir.

Ayaqqabı sinklənmiş konstruksiya üzərində oturursa, sinkin kövrəkləşməsinin və qeyri-bərabər korroziyanın qarşısını almaq üçün paslanmayan poladdan və ya PTFE ilə təmas səthinə üstünlük verilir.

Böyük ağır divarlı borular üçün tam yəhərli ayaqqabı yükü düz çubuqlu ayaqqabıdan daha yaxşı paylayır və yerli boru divarının həddindən artıq gərginliyi riskini azaldır. Boru cədvəlini və yüklənməsini paylaşsanız, tez hesablama apara bilərik.

Boru ayaqqabıları üçün niyə Tianshun?

Boru ayaqqabıları boru kəməri sisteminin görünməmiş işçi qüvvəsidir və biz onlara layiq olduqları hörmətlə yanaşırıq. Göndərdiyimiz hər bir ayaqqabı polad lövhə, boru və konstruksiya hissələrindən ibarət öz inventarımızdan evdə hazırlanır. Bu o deməkdir ki, biz xammaldan son boyaya qədər keyfiyyətə nəzarət edirik. Bu həm də o deməkdir ki, bir layihə son anda 50 əlavə ayaqqabı əlavə etdikdə tez reaksiya verə bilərik.

Biz metanol zavodları, üzən LNG qurğuları, mərkəzi istilik şəbəkələri və əczaçılıq üçün təmiz kommunal xətlər üçün boru ayaqqabıları təchiz etdik. Biznesimizin 70%-dən çoxu təkrar sifarişlərdən irəli gəlir, çünki ayaqqabılarımız boruya uyğun gəlir, lazım olanda sürüşür və birinci ildə paslanmır.

Layihənizin boru ayaqqabıları, əvvəlcədən izolyasiya edilmiş boru dayaqları və ya yay dayaqları və asılqanların tam paketinə ehtiyacı varsa, bizə dəstək cədvəlinizi və ya standart çertyojlarınızı göndərin. Fabrikdən birbaşa kotirovka, rəqabətli qiymətlər və ətrafında planlaşdıra biləcəyiniz çatdırılma qrafiki təqdim edəcəyik. İstənilən vaxt Yangzhou fabrikimizə baş çəkə bilərsiniz - siz hər bir ayaqqabını tərk etməzdən əvvəl necə kəsdiyimizi, qaynaq etdiyimizi və bitirdiyimizi dəqiq görəcəksiniz.
