Məqalənin xülasəsi: A Dəyişən yay dəstəyiistilik genişlənməsi, büzülməsi və iş şəraitinin dəyişməsi nəticəsində yaranan şaquli hərəkəti təmin edərkən boru kəməri yüklərini daşımaq üçün nəzərdə tutulmuş mexaniki boru dəstək cihazıdır. Sərt dayaqlardan fərqli olaraq, proqnozlaşdırıla bilən dayaq qüvvəsini saxlamaqla idarə olunan yerdəyişməyə imkan verir. Bu, onu xüsusilə texnoloji qurğular, elektrik stansiyaları, neft emalı zavodları, kimya qurğuları, LNG sistemləri və digər sənaye boru kəmərləri tətbiqləri üçün faydalı edir. Bu təlimat Dəyişən Yay Dəstəklərinin necə işlədiyini, onların düzgün seçilməsini, hansı texniki amillərin daha çox əhəmiyyət kəsb etdiyini və Tianshun-un tələbkar boru sistemləri üçün standart və fərdiləşdirilmiş həlləri necə təmin edə biləcəyini izah edir.
A Dəyişən yay dəstəyiidarə olunan şaquli hərəkətə imkan verərkən, boru kəmərinin bir hissəsini dəstəkləmək üçün qıvrım yaydan istifadə edən boru dayaq qurğusudur. O, adətən borunun sabit hündürlükdə qala bilməyəcəyi yerlərdə quraşdırılır, çünki iş temperaturu xəttin genişlənməsinə və ya daralmasına səbəb olur.
Ənənəvi sərt dayaqda dayaq nöqtəsi əsasən sabit qalır. İsti boru genişləndikdə bu problem yarana bilər. Boru yuxarı və ya aşağı hərəkət etməyə cəhd edə bilər, sərt dayaq isə bu hərəkətə müqavimət göstərir. Nəticədə qarşılıqlı əlaqə boruya, əlaqəli avadanlıqlara, burunlara, struktur elementlərə və digər dəstək nöqtələrinə ötürülən yükləri artıra bilər.
Dəyişən yay mexanizmi daha çevik bir həll təmin edir. Dəstəklənən boru şaquli olaraq hərəkət edərkən, yay sıxılır və ya uzanır. Ona görə də onun dəstəkləyici qüvvəsi yayın yükün əyilmə xüsusiyyətlərinə uyğun olaraq dəyişir.
Məqsəd hərəkəti aradan qaldırmaq deyil. Bunun əvəzinə məqsəd budurhesablanmış hərəkətin idarə olunan şəkildə baş verməsinə icazə verərkən borunu dəstəkləyin.
Tyanşun sənaye boru kəmərləri tətbiqləri üçün Dəyişən Yay Dəstəkləri istehsal edir və yük, səyahət, quraşdırma sahəsi, qoşulma tələbləri, ətraf mühit şəraiti və layihə spesifikasiyası əsasında konfiqurasiyalar təmin edə bilər.
Əməliyyat prinsipi yay yükü ilə şaquli yerdəyişmə arasındakı əlaqəyə əsaslanır. Boru soyuq olduqda, dəstək müəyyən bir başlanğıc və ya soyuq yükə malikdir. Sistem işləmə istiliyinə çatdıqda, boru yayın sıxılmasını və buna görə də onun dəstəkləyici qüvvəsini dəyişdirərək şaquli hərəkət edə bilər.
Məsələn, buxar xətti qızdırıldığında yüksələ bilər. Dəyişən Yay Dəstəyi həmin xəttin altında yerləşdirilibsə, boru yuxarıya doğru hərəkət edərkən yay sıxıla bilər. Dəstək borunun ağırlığını daşımağa davam edir, lakin yay öz işləmə diapazonunda hərəkət etdikcə dayaqdakı qüvvə dəyişir.
Bu davranış konseptual olaraq aşağıdakılarla təmsil oluna bilər:
Yay Yükünün Dəyişməsi = Yay dərəcəsi × Şaquli Hərəkət
Faktiki seçim yalnız sadə bir hesablamaya əsaslanmaqdansa, boru kəmərlərinin gərginlik təhlilini tam nəzərə almalıdır. Yay sürəti, isti yük, soyuq yük, mövcud səyahət, hərəkət istiqaməti və icazə verilən yük dəyişikliyi hamısı birlikdə qiymətləndirilməlidir.
Bir çox sənaye sistemləri üçün dəstək yükünün idarə olunan dəyişməsi məqbuldur. Bu vəziyyətlərdə dəyişən yay dizaynı daimi yay dəstəyinə iqtisadi və texniki cəhətdən uyğun alternativ təmin edə bilər.
Sənaye boru kəmərləri nadir hallarda statikdir. Temperatur dəyişiklikləri, təzyiq dəyişiklikləri, işə salma və dayandırma dövrləri, maye şərtləri və prosesin dəyişmələri boruların vəziyyətinə və dəstək yüklərinə təsir edə bilər.
Müvafiq çevik dəstək tənzimləməsi olmadan, həddindən artıq məhdudiyyət bir neçə problemə kömək edə bilər:
Dəyişən Yay Dəstəyi boru hərəkət etdikcə dəyişən dəstəkləyici qüvvə təmin etməklə bu problemin bir hissəsini həll edir.
Bu, xüsusilə uzun qaynar xətlər, şaquli qaldırıcılar, avadanlıq birləşmələri, buxar sistemləri, egzoz boruları, texnoloji xətlər və şaquli istilik yerdəyişməsinin sərt dayaqlar tərəfindən effektiv şəkildə təmin edilə bilməyəcəyi digər yerlərdə vacibdir.
Dəqiq tikinti konfiqurasiyaya görə dəyişsə də, tipik Dəyişən Yay Dəstəyi bir neçə vacib elementi ehtiva edir.
| Komponent | Tipik Material | Əsas funksiya |
|---|---|---|
| Bobin yay | Yay polad | Nəzarət olunan dəstəkləyici qüvvə yaradır və şaquli hərəkəti təmin edir. |
| Bahar Evi | Karbon polad və ya xüsusi ərinti | Yay qurğusunu qoruyur və istiqamətləndirir. |
| Yük lövhəsi | Karbon və ya döymə polad | Dəstəklənən yükü yay mexanizminə köçürür. |
| Səyahət Göstəricisi | Paslanmayan polad və ya korroziyaya davamlı material | Yayın mövqeyini göstərir və əməliyyat hərəkətini yoxlamağa kömək edir. |
| Bağlantı montajı | Karbon polad və ya müəyyən material | Yay dəstəyini boruya, quruluşa və ya təmələ bağlayır. |
| Tənzimləmə komponentləri | Polad | Dəstəyin tələb olunan yük və quraşdırma mövqeyinə qurulmasına icazə verin. |
Yayın özü xüsusilə vacibdir. Onun materialı, istilik müalicəsi, istehsal dəqiqliyi, əvvəlcədən təyin edilməsi və yük testi bitmiş dəstəyin etibarlılığına birbaşa təsir göstərir.
Tyanşun tətbiq olunan dizaynlar üçün 60Si2MnA və ya 50CrVA kimi yay materiallarından istifadə edir və iş mühitinə və layihə tələblərinə uyğun olaraq korpus və əlaqə komponentlərini konfiqurasiya edə bilər.
Düzgün seçim dəqiq mühəndislik məlumatlarından başlayır. Dəstəyi sadəcə boru diametrinə görə seçmək kifayət deyil, çünki yay dəstəyi tək boru ölçüsünə deyil, ilk növbədə yükə və hərəkətə cavab verir.
Mühüm seçim parametrlərinə aşağıdakılar daxildir:
| Parametr | Nümunə Aralığı / Mülahizə | Niyə vacibdir |
|---|---|---|
| Əməliyyat yükü | Modeldən asılı olaraq təxminən 0,2–400 kN | Müvafiq yay tutumunu müəyyən edir. |
| Şaquli Səyahət | Ümumi seçimlərə 30, 60, 90, 120 və 180 mm daxildir | Boruların hesablanmış yerdəyişməsinə uyğun olmalıdır. |
| Hərəkət istiqaməti | Yuxarı və ya aşağı | Quraşdırma və yay seçiminə təsir göstərir. |
| Yük dəyişikliyi | Layihədən asılı; adətən müəyyən bir faiz daxilində nəzarət edilir | Dəyişən və ya sabit yay həllinin uyğun olub olmadığını müəyyən edir. |
| Korpus materialı | Karbon polad və ya xüsusi material | Mexanik və ətraf mühit şəraitinə davamlı olmalıdır. |
Ən təhlükəsiz yanaşma, boru gərginliyinin təhlili və dəstək rəsmindən dəstəyi seçməkdir. Tianshun uyğun yay seriyasını tövsiyə etməzdən əvvəl isti yük, soyuq yük, hərəkət və ölçülü məlumatları nəzərdən keçirə bilər.
Dəyişən və sabit yay dayaqları əlaqəli, lakin fərqli mühəndislik problemlərini həll edir. Əsas fərq, boru hərəkət edərkən dəstəkləyici qüvvənin nə qədər dəyişdiyidir.
| Xüsusiyyət | Dəyişən yay dəstəyi | Daimi Bahar Dəstəyi |
|---|---|---|
| Dəstəkləyici qüvvə | Şaquli səyahət ilə dəyişikliklər | Təxminən sabit qalmaq üçün nəzərdə tutulmuşdur |
| Tipik Tətbiq | Orta istilik hərəkəti və məqbul yük dəyişikliyi | Çox aşağı yük dəyişikliyi tələb edən kritik yerlər |
| Tikinti | Nisbətən sadə yay mexanizmi | Daha mürəkkəb mexaniki tənzimləmə |
| Xərc | Ümumiyyətlə daha qənaətcil | Ümumiyyətlə daha yüksək |
| Baxım nəzərə alınması | Adətən düz | Onun daha mürəkkəb mexanizminə diqqət tələb edir |
Qərar həmişə mühəndislik tələblərinə əsaslanmalıdır. Daimi yay avtomatik olaraq üstün hesab edilməməlidir. Hesablanmış dayaq-yük dəyişikliyi məqbul olduqda, Dəyişən Yay Dəstəyi lazımsız mürəkkəblik olmadan tələb olunan hərəkət qabiliyyətini təmin edə bilər.
Dəyişən yay dayaqları boru kəmərlərinin əhəmiyyətli şaquli yerdəyişmə ilə üzləşdiyi sənaye obyektlərində geniş istifadə olunur.

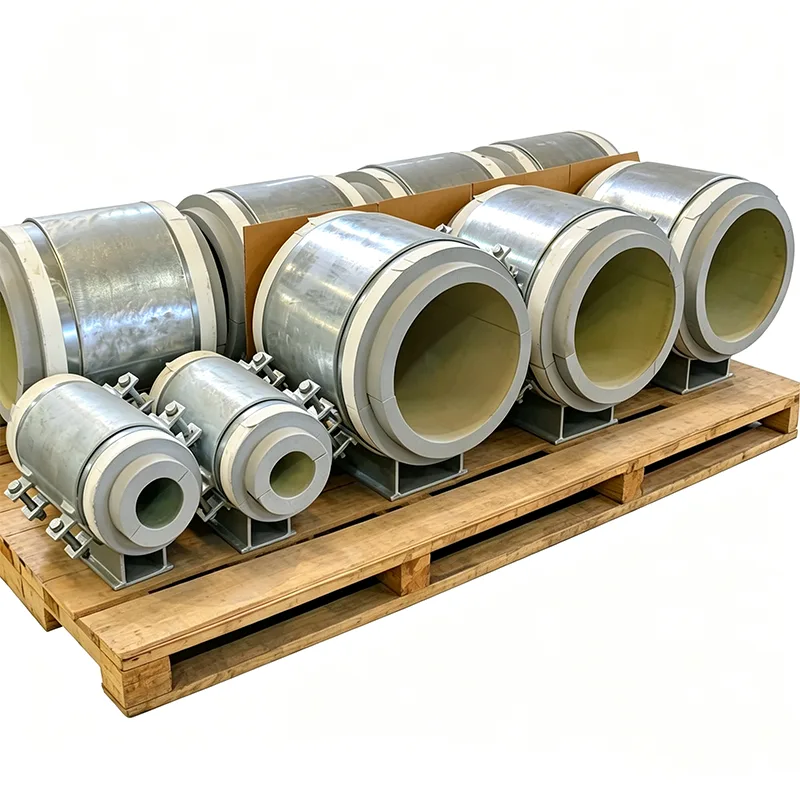

Soyuq və ya izolyasiya edilmiş boru kəmərləri üçün yay dəstəyi, izolyasiyanı qorumaq və tələb olunan istilik performansını saxlamaq üçün nəzərdə tutulmuş daha geniş dayaq quruluşuna da inteqrasiya oluna bilər.
Düzgün istehsal edilmiş Dəyişən Yay Dəstəyi belə düzgün quraşdırılmadıqda və ya düzgün tənzimlənmədikdə zəif fəaliyyət göstərə bilər. Buna görə quraşdırma sadəcə mexaniki quraşdırma işi deyil, mühəndislik tərəfindən idarə olunan fəaliyyət kimi qəbul edilməlidir.
Quraşdırmadan əvvəl yoxlayın:
Tez-tez sahə problemlərindən biri qeyri-kafi boşluqdur. Boru soyuq olduqda dayaq uyğun ola bilər, lakin istilik hərəkəti baş verdikdən sonra yaxınlıqdakı polad konstruksiyaya müdaxilə edə bilər. Quraşdırmadan əvvəl tam hərəkət zərfinin yoxlanılması saytın bahalı dəyişikliklərinin qarşısını ala bilər.
Xarici qurğular da müvafiq korroziyadan qorunma tələb edir. Ətraf mühitdən asılı olaraq, boyalı karbon polad, isti daldırma sinklənmiş komponentlər, paslanmayan polad avadanlıq və ya xüsusi örtük sistemləri nəzərdən keçirilə bilər.
Yay dəstəyi yükdaşıyan mexaniki komponentdir. Buna görə də istehsal ardıcıllığı vacibdir, çünki yay xüsusiyyətlərində və ya montaj parametrlərindəki kiçik fərqlər faktiki dəstək reaksiyasına təsir göstərə bilər.
Etibarlı istehsal prosesi aşağıdakıları əhatə etməlidir:
Tyanşun bildirir ki, onun Dəyişən Yay Dəstəkləri daşınmazdan əvvəl yüklə sınaqdan keçirilir, sınaq müəyyən yük şəraiti və yay səyahətini əhatə edir. Test sənədləri müvafiq sifarişlər üçün təqdim oluna bilər, eyni zamanda layihə tərəfindən tələb olunduqda üçüncü tərəf yoxlaması da təşkil edilə bilər.
İxrac layihələri üçün müştərilər istehsala başlamazdan əvvəl tələb olunan material sertifikatlarını, yoxlama planlarını, örtük tələblərini, ölçülü tolerantlıqları və tətbiq olunan standartları aydınlaşdırmalıdırlar.
Sənaye boru kəmərləri nadir hallarda vahid universal konfiqurasiyaya uyğun gəlir. Yay mexanizmi standartlaşdırıldıqda belə, ətrafdakı quraşdırma dəyişikliklər tələb edə bilər.
Layihədən asılı olaraq, fərdiləşdirmə aşağıdakıları əhatə edə bilər:
Tyanşun mühəndis çertyojlarından, dəstək cədvəllərindən, boru gərginliyi məlumatlarından və ya müştəri spesifikasiyalarından işləyə bilər. Kotirovka mərhələsində dəqiq məlumatın təqdim edilməsi istehsal və ya quraşdırma zamanı ölçü konfliktlərinin və gec mərhələdə dəyişikliklərin qarşısını almağa kömək edir.
Sənaye alıcıları üçün Dəyişən Yay Dəstəyinin dəyəri yayın özündən kənara çıxır. Düzgün seçim, istehsala nəzarət, sənədləşdirmə və çatdırılma koordinasiyası layihənin son nəticəsinə təsir göstərir.
Tyanşun sənaye boru kəmərlərinə dəstək məhsullarına diqqət yetirir və həm standart, həm də fərdiləşdirilmiş Dəyişən Yay Dəstəyi həlləri təqdim edir. Onun məhsul çeşidinə müxtəlif yaylı dəstək konfiqurasiyaları və müxtəlif boru kəmərləri üçün nəzərdə tutulmuş yükləmə qabiliyyəti daxildir.
Təcrübəli istehsalçı ilə işləməyin əsas üstünlüklərinə aşağıdakılar daxildir:
Tyanşun-dan kotirovka tələb edərkən, müştərilər dəstək etiketi, əməliyyat yükü, soyuq yük, şaquli hərəkət, hərəkət istiqaməti, quraşdırma hündürlüyü, tələb olunan standart, əlaqə növü, ətraf mühit şəraiti və mövcud yer təmin etməklə seçim dəqiqliyini təkmilləşdirə bilər.
Onun əsas məqsədi idarə olunan şaquli hərəkətə imkan verərkən borunu dəstəkləməkdir. Yay, dəstəkləyici qüvvə müəyyən edilmiş iş diapazonu daxilində dəyişərkən istilik yerdəyişməsini təmin edir.
Boru kəməri sistemi şaquli hərəkətlə qarşılaşdıqda və boru kəməri gərginliyinin təhlilinə əsasən dəstək yükündəki nəticədə dəyişiklik məqbul olduqda, ümumiyyətlə uyğundur. Həddindən artıq məhdudlaşdırıcı yük dəyişikliyi olan kritik yerlərdə bunun əvəzinə daimi yay tənzimləməsi tələb oluna bilər.
Ən faydalı məlumatlara isti yük, soyuq yük, şaquli hərəkət, hərəkət istiqaməti, dəstək yeri, quraşdırma ölçüləri, əlaqənin təşkili, iş temperaturu və müvafiq layihə standartları daxildir.
Bəli. Tianshun xüsusi səyahət, mənzil ölçüləri, əlaqə tənzimləmələri, materiallar, örtüklər və quraşdırma şərtləri kimi tələblər üçün fərdiləşdirilmiş konfiqurasiyaları təmin edir.

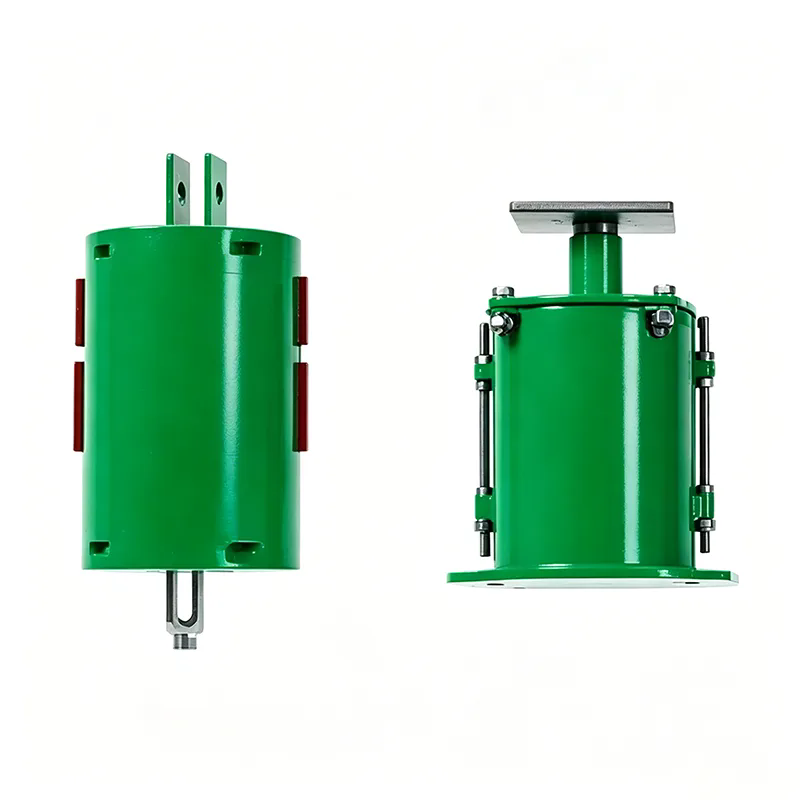

Yay mexanizmi eyni əsas funksiyanı yerinə yetirir, lakin quraşdırma təşkili fərqlidir. Yaylı asılqan adətən yerüstü konstruksiyadan asılır, yay dəstəyi isə dizayndan asılı olaraq borunun altında və ya yanında yerləşdirilə bilər.
Sınaq müəyyən edilmiş yükün soyuq və işləmə vəziyyətlərində yoxlanılmasını, səyahətin yoxlanılmasını, yay parametrlərinin təsdiqlənməsini və hazır montajın yoxlanılmasını əhatə edə bilər. Dəqiq yoxlama proseduru layihənin spesifikasiyası və satınalma tələblərindən asılıdır.
Bəli. Xarici tətbiqlər korroziyadan qorunma, örtük sistemləri, drenaj, ətraf mühitə məruz qalma və avadanlıq seçiminin müvafiq nəzərə alınmasını tələb edir. Tianshun müxtəlif iş mühitləri üçün uyğun səth müalicəsi variantlarını təmin edə bilər.
Avtomatik deyil. Dəstəyin növü boru kəmərlərinin sxemi və gərginlik təhlili əsasında müəyyən edilməlidir. Dəyişən yay, idarə olunan şaquli elastikliyin tələb olunduğu yerlərdə uyğundur; sərt dayaqlar hərəkətin tələb olunmadığı və ya məhdudiyyətin dizaynın bir hissəsi olduğu yerlərdə uyğun olaraq qalır.
A Dəyişən yay dəstəyietibarlı boru dəstəyini qoruyarkən şaquli istilik hərəkətini idarə etmək üçün praktik bir yol təqdim edir. Boru hərəkət etdikcə yayın sıxılmasını və ya uzadılmasını dəyişməsinə icazə verərək, istilik cəhətdən aktiv boru kəmərlərinin həddindən artıq məhdudlaşdırılması zamanı baş verə biləcək arzuolunmaz təsirləri azalda bilər.
Bununla belə, müvəffəqiyyətli tətbiq, uyğun bir yük dərəcəsi olan bir yayı seçməkdən daha çox şeydən asılıdır. İsti və soyuq yüklər, şaquli hərəkət, hərəkət istiqaməti, icazə verilən yük dəyişikliyi, quraşdırma boşluğu, ətraf mühitə məruz qalma, əlaqə konfiqurasiyası, istehsal keyfiyyəti və sınaq tələbləri nəzərə alınmalıdır.
Enerji istehsalı, neft-kimya, kimyəvi emal, LNG, neft emalı, polad və digər sənaye boru sistemləri üçün düzgün dəstək dizaynı mexaniki dayanıqlığı yaxşılaşdırmağa və quraşdırma və texniki xidmətin sadələşdirilməsinə kömək edə bilər.
Tyanşunstandart və xüsusi sənaye tətbiqləri üçün Dəyişən Yay Dəstəyi həlləri təqdim edir. Boru dəstəyi rəsminiz, yay cədvəli, yükləmə məlumatları və ya xüsusi quraşdırma tələbiniz varsa, texniki qiymətləndirmə və uyğun konfiqurasiya üçün layihə təfərrüatlarını Tianshun komandasına göndərin.Bizimlə əlaqə saxlayınBu gün Dəyişən Yay Dəstəyi tələblərinizi müzakirə etmək və boru kəməri layihəniz üçün praktik həll yolu əldə etmək.
