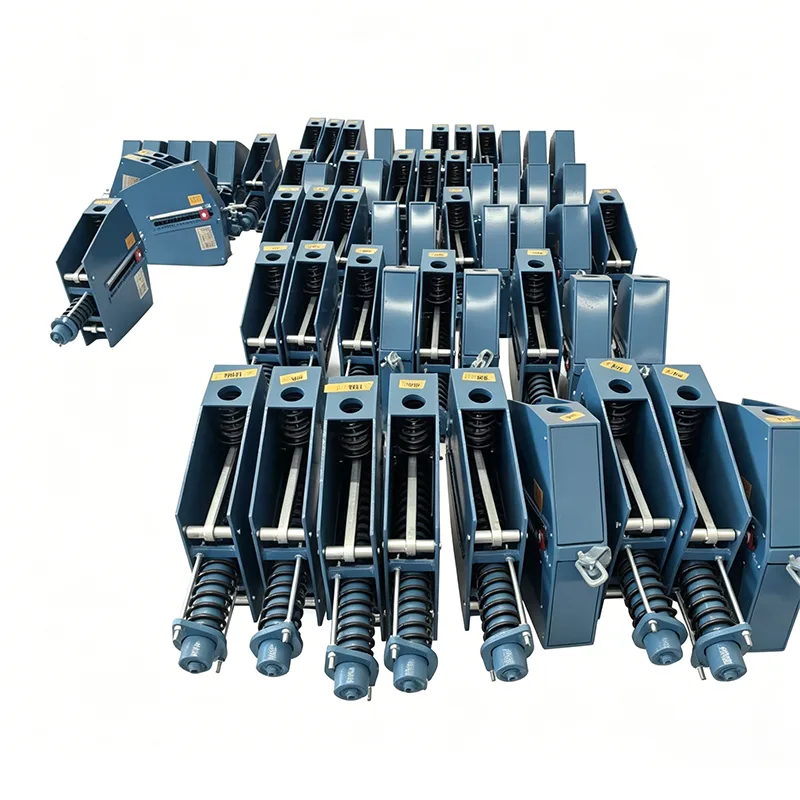

2012-ci ildə əsası qoyulan Yangzhou Tianshun Pipeline Technology Co., Ltd. şirkəti onlarla yerli elektrik stansiyası layihəsinə xidmət edən məhsullarla enerji sənayesi üçün boru kəmərinə dəstək həlləri sahəsində 14 illik dərin təcrübəyə malikdir. Bizim İstilik Elektrik Stansiyasının Daimi Yay Dəstəyi DL/T seriyalı elektrik sənayesi standartlarına ciddi şəkildə uyğun olaraq hazırlanmış xüsusi məhsuldur. İstilik elektrik stansiyalarının yüksək temperatur, yüksək təzyiq və uzun dövrəli fasiləsiz işləmə xüsusiyyətləri üçün xüsusi olaraq optimallaşdırılmış, elektrik stansiyalarının dörd əsas boru kəməri sistemi üçün əsas dəstək komponentidir.
Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.
Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.
Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.
Adi sənaye boru kəmərləri ilə müqayisədə, istilik elektrik stansiyasının boru kəməri sistemləri daha sərt şəraitdə işləyir:
▶ Yüksək temperatur və təzyiq: Əsas buxar boru kəmərləri 540℃~620℃, təzyiq 16MPa~35MPa
▶ Böyük istilik yerdəyişməsi: Magistral buxar boru kəmərlərinin şaquli yerdəyişməsi 300~500 mm-ə çata bilər
▶ Ağır yüklər: Böyük diametrli qalın divarlı boru kəmərləri, tək qaldırma nöqtəsi yükü 50~300 ton
▶ Yüksək davamlı əməliyyat tələbləri: Böyük bağlanma itkiləri ilə vahidin illik iş saatı ≥7500 saat
▶ Avadanlıq təzyiqinə həssasdır: Buxar turbininin giriş və çıxışlarında boru kəmərinin çəkilməsi üçün son dərəcə ciddi tələblər
▶ Yüksək təhlükəsizlik səviyyəsi: Əhəmiyyətli təhlükəsizlik öhdəlikləri olan təzyiq boru kəmərləri kimi təsnif edilir
Adi daimi yay asılqanları bu tələblərə tam cavab verə bilmir və bu, xüsusi İstilik Elektrik Stansiyasının Daimi Yay Dəstəyini vacib edir.
| Sabit Yaylı Asılqan Xüsusi Cədvəl | Misal |
| Model / Seriya | PH, LH, CA, CS, TH |
| Yük tutumu (işləmə) | 0,1 kN - 500 kN |
| Ümumi Səyahət | 50mm, 100mm, 200mm, 400mm |
| Faktiki Səyahət | 600 mm-ə qədər |
| Yük Sapması (Dözümlülük) | ±5% (Standart) / ±3% (Yüksək Prec.) |
| Quraşdırma yeri | Üfüqi / Şaquli |
| Mənzilin bitirilməsi | İsti Daldırma Sinklənmiş / Epoksi |
| Əməliyyat Temp. | -20°C ilə +80°C (Ətraf mühit) |
| Yay rulonunun materialı | 60Si2Mn / 50CrVA |
| Yük Tənzimləmə Aralığı | ±10% (Sahənin tənzimlənməsi) |
İstilik elektrik stansiyaları üçün asılqanlar və dayaqlar aşağıdakı elektrik sənayesi standartlarına uyğun olmalıdır:
|
Standart Nömrə |
Standart ad |
Əsas Tələblər |
|
DL/T 616 |
İstilik Elektrik Stansiyalarında Buxar-Su Boru Kəmərlərinin və Dayaqların Baxımı və Tənzimlənməsi üzrə Təlimatlar |
Əməliyyatın saxlanması, tənzimlənməsi və təftiş tələbləri |
|
DL/T 1113 |
İstilik Elektrik Stansiyalarında Boru Kəməri Dayaqları və Asılqanlarının Qəbul Kodu |
Zavod qəbulu və quraşdırma qəbulu standartları |
|
DL/T 5054 |
İstilik Elektrik Stansiyalarında Buxar-Su Kəmərlərinin Layihələndirilməsi üzrə Texniki Kodeks |
Dizayn seçimi və yükün hesablanması |
|
GB/T 17116 |
Boru kəməri dayaqları və asılqanlar 1-ci hissə: Texniki xüsusiyyətlər |
Ümumi texniki tələblər |
İstilik Elektrik Stansiyasının Daimi Yay Dəstəyi yuxarıda göstərilən bütün standart tələblərə tam cavab verir və zavodun çatdırılması sənədləri elektrik stansiyasının keyfiyyətinə nəzarət və qəbul üçün birbaşa istifadə edilə bilər.
|
Elektrik Stansiya Sistemi |
Boru kəmərinin adı |
Tövsiyə olunan məhsul növü |
Tipik Parametrlər |
|
Qazan sistemi |
Əsas Buxar Kəməri |
İstilik Elektrik Stansiyasına Daimi Yay Dəstəyi |
100~300 ton, 200~400mm yerdəyişmə |
|
Qazan sistemi |
Buxar boru kəmərini yenidən qızdırın |
Daimi Yaylı Askı/Dəstək |
80~200 ton, 250~450mm yerdəyişmə |
|
Qida suyu sistemi |
Yüksək Təzyiqli Qida Suyu Boru Kəməri |
Sabit + Dəyişən Qüvvələr Birləşməsi |
30~100 ton, 100~250mm yerdəyişmə |
|
Buxar Turbin Sistemi |
Turbin Giriş/Çıxış Boru Kəmərləri |
Yüksək Dəqiqlik Sabit Yay Dəstəyi |
50~150 ton, sabitlik ≤±4% |
|
Hava, Baca Qazı və Kömür Sistemi |
İsti hava kanalları, baca qazı kanalları |
Dəyişən Güc Yay Dəstəyi |
10~50 ton, 50~150mm yerdəyişmə |
|
Ekstraksiya Buxar Sistemi |
Bütün Mərhələlərdə Buxar Çıxarma Boru Kəmərləri |
Dəyişən Qüvvə + Sabit Qüvvə |
5~50 ton, 50~200mm yerdəyişmə |
|
Drenaj sistemi |
Drenaj və Bölmə Boru Kəmərləri |
Dəyişən qüvvə yay |
1~20 ton, 30~100mm yerdəyişmə |
|
Kimyəvi Su Sistemi |
Makiyaj suyu, kondensat |
Sərt Dəstək + Dəyişən Qüvvə |
Kiçik yük, kiçik yerdəyişmə |
Yaylar 60Si2CrVA yüksək temperatura davamlı yay poladdan istifadə edərək, 400 ℃ temperaturda stresin rahatlama dərəcəsini 50% azaldır.
Yüksək temperaturlu hissələr yüksək temperaturda sürüşmənin qarşısını almaq üçün 12Cr1MoV istiliyədavamlı polad qəbul edir.
Boru kəmərlərindən yaylara istilik köçürməsini maneə törətmək üçün istilik izolyasiya edən boru ayaqqabıları ilə təchiz edilmişdir
Uzunmüddətli performans sabitliyini təmin etmək üçün yay işləmə temperaturu 120 ℃-dən aşağı idarə olunur
Davamlılıq ≤±4%-ə qədər yaxşılaşdı, buxar turbinlərində təzyiqi minimuma endirdi
Çatdırılmadan əvvəl həm soyuq, həm də isti iş şəraiti üçün kalibrlənmişdir
Rahat əməliyyat monitorinqi üçün 1 mm-ə qədər dəqiq yerdəyişmə göstəricisi
Boru kəmərinin gərginlik analizini dəstəkləmək üçün yük yerdəyişmə əyriləri mövcuddur
Yüksək tezlikli söndürmə + karbürləşdirmə müalicəsi ilə cam səthi, 5 dəfə daha uzun aşınma müddəti
Öz-özünə sürtkü kolları olan sancaq valları, texniki xidmət tələb olunmayan dizayn
Anti-gevşetmə tədbirləri olan bütün boltlar, vibrasiya altında boşalma yoxdur
C4 səviyyəli antikorroziya dərəcəsi, açıq elektrik stansiyası mühitləri üçün uyğundur
Çatdırılmadan əvvəl layihə institutunun yüklərinə uyğun olaraq dəqiq kalibrlənmiş, birbaşa yerində quraşdırma
Xüsusi kilid açma aləti ilə təchiz olunmuşdur, quraşdırmadan sonra bir kliklə kiliddən çıxarmaq
Əməliyyat zamanı onlayn dəqiqləşdirməyə imkan verən xarici yükün tənzimlənməsi mexanizmi
Elektrik stansiyasının təftiş işçiləri tərəfindən asan müşahidə üçün yerdəyişmə işarələrini təmizləyin
Həddindən artıq səyahət zədələnməsinin qarşısını almaq üçün yuxarı və aşağı mexaniki məhdudiyyətlər
Asılqan çubuğunun təhlükəsizlik faktoru ≥5 dəfə, qırılma riskini aradan qaldırır
Ekstremal şəraitdə belə təhlükəsiz dəstəyi təmin edən yay sınıqlarından qorunma cihazı
Operatorları vaxtında idarə etməyə çağırmaq üçün həddindən artıq yüklə bağlı xəbərdarlıq işarələri
Ümumi Problemlər və Profilaktik Tədbirlər
|
Əməliyyat problemi |
Səbəb təhlili |
Profilaktik tədbirlər |
|
Yay kilidi buraxılmayıb |
Quraşdırıldıqdan sonra kilidləmə boltlarını sökməyi unutmaq |
Quraşdırmanın qəbulu yoxlama siyahısına daxil edilməlidir |
|
Yer dəyişdirmə tıxanması |
Mexanizmin paslanması, yağlama olmaması |
Sancaq vallarının illik yoxlanılması və yağlanması |
|
Böyük yük sapması |
Layihəyə uyğun olmayan faktiki boru kəmərinin çəkisi |
Əməliyyatdan 1 ay sonra yenidən yoxlayın və tənzimləyin |
|
Asılqanın əyilməsi |
Böyük üfüqi boru kəmərinin yerdəyişməsi |
Bükülməyə imkan verən strukturları seçin |
|
Şiddətli korroziya |
Xarici, sahil mühitləri |
Sinklənmiş və ya paslanmayan polad materialları seçin |
Yer dəyişdirmə göstəricisi mövqeyini yoxlayın və tarixi qeydlərlə müqayisə edin
Bütün kilidləmə boltlarının çıxarıldığını yoxlayın
Askı çubuqlarını və sancaq vallarını deformasiya və çatlar üçün yoxlayın
Qaynaqları çatlama üçün yoxlayın
Korroziyaya qarşı örtük bütövlüyünü yoxlayın
Əməliyyat məlumatlarını qeyd edin və dəstək/asma dəftərini qurun
Müvafiq texniki xidmətlə, İstilik Elektrik Stansiyasının Daimi Yay Dəstəyi elektrik stansiyasının əsas avadanlığının istismar müddətinə uyğun olaraq 20 ildən çox xidmət müddətinə malikdir.
Elektrik Stansiyası Layihəsinin Çatdırılma StandartlarıZavod sənədlər paketi (elektrik stansiyasının keyfiyyətinə nəzarət tələblərinə cavab verir):
Məhsulun ixtisas sertifikatı
Material keyfiyyət sertifikatları
Bahar test hesabatları
Maşın yükünün sınaq əyrilərini tamamlayın
Quraşdırma və istismar təlimatı
Zavod yoxlama qeydləri
Texniki personalın yerində texniki açıqlama
Quraşdırma təlimatı və istismara verilməsi
Elektrik stansiyasının bölmə sınaq əməliyyatını dəstəkləyin
Bölmənin 168 saatlıq sınaq əməliyyatı üçün müşayiət
300MW, 600MW, 1000MW blokları daxil olmaqla 30+ yerli elektrik stansiyası layihəsinə xidmət göstərmişdir.
Ultra superkritik 1000 MVt-a malik dörd əsas boru kəməri üçün dəstək təmin edilmişdir
İstilik elektrik stansiyasının təmiri layihəsində 200-dən çox dayaq/asma dəyişdirildi
Ardıcıl illərdə keyfiyyət şikayətləri yoxdur, elektrik stansiyalarından yüksək təkrar alış nisbəti
Məhsula 3 il zəmanət, zəmanət müddəti ərzində pulsuz təmir və dəyişdirmə
Elektrik stansiyasının fövqəladə hallarına 24 saat cavab, 48 saat ərzində yerində dəstək
Ömür boyu texniki məsləhət və ehtiyat hissələrin tədarükü
İllik dəstək/asma təftiş xidməti mövcuddur
İstilik Elektrik Stansiyasının Daimi Yay Dəstəyi istilik elektrik stansiyalarında yüksək temperatur və yüksək təzyiqli boru kəmərləri üçün etibarlı dəstək seçimidir. Enerji sənayesində 14 illik dərin təcrübəmizlə biz elektrik stansiyasının iş şəraitini və standart tələblərini hərtərəfli başa düşürük, peşəkar məhsul və xidmətlərlə qurğunun təhlükəsiz və sabit işləməsini təmin edirik.
