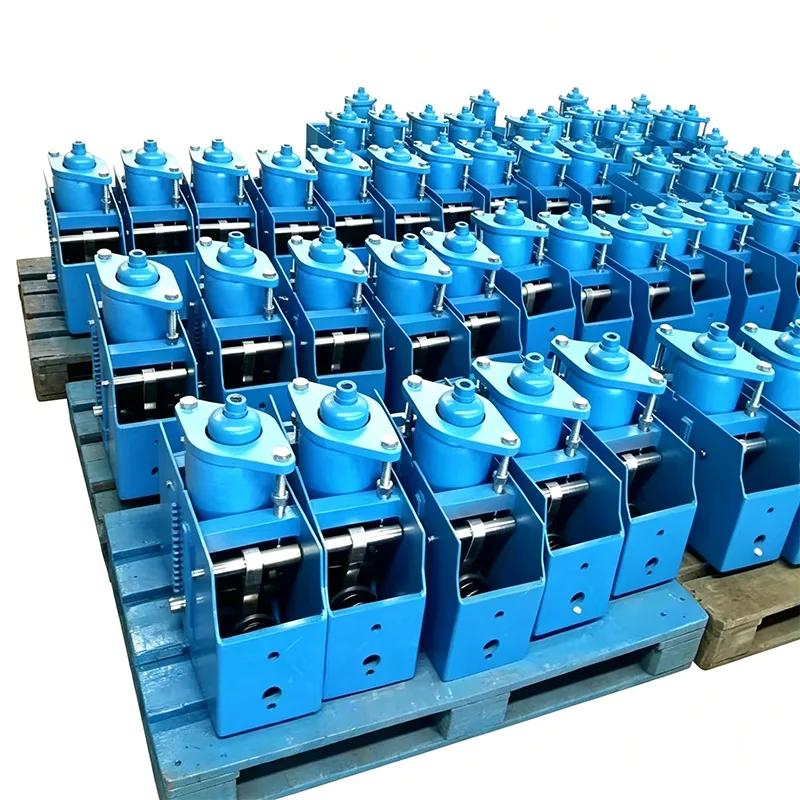

2012-ci ildə əsası qoyulmuş Yangzhou Tianshun Pipeline Technology Co., Ltd. şirkəti 14 il ərzində bütün diqqətini boru kəmərinə dəstək məhsullarının istehsalına yönəldib və məhsulları dünyanın 40-dan çox ölkəsinə xidmət göstərir. Daimi Sabit Yay Dəstəyi, boru kəmərinin üstündə qaldırma yerinin olmadığı və alt dəstəyin tələb olunduğu iş şəraiti üçün xüsusi olaraq hazırlanmış məhsuldur. O, polad tirlərə, beton təməllərə və ya baza vasitəsilə dayaq platformalarına yerləşdirilir, boru kəmərləri üçün daimi yuxarı dəstək qüvvəsi təmin edir və məkanın məhdud olduğu ssenarilərdə boru kəmərinin yerdəyişməsinin kompensasiyası problemini mükəmməl həll edir.
Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.
Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.
Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.
Praktik mühəndislikdə bir çox boru kəməri üst asma həllərini qəbul edə bilməz və alt dəstəyi istifadə etməlidir:
▶ Boru qalereyalarında alt qat boru kəmərləri: Ən aşağı qat boru kəmərlərinin üstündə asmaq üçün polad konstruksiya tirləri mövcud deyil
▶ Avadanlığın üstündəki boru kəmərləri: Avadanlığın üstündə birbaşa yerləşdirilmiş boru kəmərləri, yuxarıda qaldırma nöqtələri yoxdur
▶ Beton xəndəklərdəki boru kəmərləri: Üst sahəsi dar olan boru xəndəklərindəki boru kəmərləri
▶ Böyük diametrli boru kəmərləri: DN800-dən yuxarı boru kəmərləri, həddindən artıq uzun asma çubuqları qeyri-sabitliyə meyllidir
▶ Vibrasiyaya həssas boru kəmərləri: Pompanın giriş və çıxış boru kəmərləri, alt dayaq asma ilə müqayisədə daha yaxşı dayanıqlığa malikdir
▶ Retrofit layihələri: Mövcud polad konstruksiyalar yeni qaldırma nöqtələri əlavə edə bilməz, yalnız təməldən dəstək mövcuddur
Bu ssenarilərdə Daimi Sabit Yay Dəstəyi yeganə mümkün daimi qüvvə dəstəyi həllidir.
| Sabit Yaylı Asılqan Xüsusi Cədvəl | Misal |
| Model / Seriya | PH, LH, CA, CS, TH |
| Yük tutumu (işləmə) | 0,1 kN - 500 kN |
| Ümumi Səyahət | 50mm, 100mm, 200mm, 400mm |
| Faktiki Səyahət | 600 mm-ə qədər |
| Yük Sapması (Dözümlülük) | ±5% (Standart) / ±3% (Yüksək Prec.) |
| Quraşdırma yeri | Üfüqi / Şaquli |
| Mənzilin bitirilməsi | İsti Daldırma Sinklənmiş / Epoksi |
| Əməliyyat Temp. | -20°C ilə +80°C (Ətraf mühit) |
| Yay rulonunun materialı | 60Si2Mn / 50CrVA |
| Yük Tənzimləmə Aralığı | ±10% (Sahənin tənzimlənməsi) |
|
Müqayisə Ölçüsü |
Daimi Bahar Dəstəyi |
Asma Tipi Sabit Güclü Yaylı Askı |
|
Quraşdırma üsulu |
Aşağı kökləmə, yuxarı dəstək |
Üst kökləmə, aşağıya doğru asma |
|
Məkan tələbi |
Alt dəstək platforması tələb olunur |
Üst polad struktur şüa tələb edir |
|
Ümumi hündürlük |
Aşağı (300-600mm) |
Yüksək (asma çubuğu daxil olmaqla 800-1500 mm) |
|
Yanal sabitlik |
Yaxşı, geniş baza, anti-yan yerdəyişmə |
Sallanmağa meylli orta, uzun asma çubuğu |
|
Anti-vibrasiya performansı |
Sarsılmadan əla, birbaşa dəstək |
Orta, rezonansa meylli asma çubuğu |
|
Quraşdırma çətinliyi |
Sadə, birbaşa yer və səviyyə |
Mürəkkəb, asma çubuğunu tənzimləmək üçün yüksək hündürlükdə əməliyyat tələb edir |
|
Baxım əlçatanlığı |
Yaxşı, yerdə və ya platformada işləyə bilər |
Zəif, yüksək hündürlükdə əməliyyat tələb edir |
|
Yük transferi |
Birbaşa aşağı struktura köçürülür |
Asma çubuğu və polad konstruksiya vasitəsilə ötürülür |
|
Tətbiq olunan boru diametri |
Bütün boru diametrləri, xüsusilə böyük diametrlər üçün uyğundur |
Kiçik və orta diametrlər, böyük diametrlər üçün həddindən artıq uzun çubuq |
|
Tətbiq olunan yerdəyişmə istiqaməti |
Əsasən yuxarı yerdəyişmə |
Əsasən aşağıya doğru yerdəyişmə |
Daimi Sabit Yay Dəstəyi əsasən aşağıdakı hissələrdən ibarət şaquli qutu quruluşunu qəbul edir:
Əsas lövhə: Yükü dağıtmaq və sabitliyi təmin etmək üçün geniş alt lövhə
Yay qutusu: Daxili sabit qüvvəli yay mexanizmi, şaquli şəkildə yerləşdirilmişdir
Dəstəyin üst lövhəsi: Boru kəməri dəstəyi ilə birləşdirilir, hündürlüyü dəqiq tənzimlənə bilər
Yer dəyişdirmə göstəricisi: Asan müşahidə üçün yan tərəfdə vizuallaşdırılıb
Kilidləmə cihazı: Daşınma və quraşdırma zamanı yayı kilidləyir
Şaquli yay quruluşu, ümumi hündürlük eyni spesifikasiyanın asma tipindən 40% aşağıdır
Boru xəndəkləri və avadanlıq otaqları kimi məhdud mərtəbə hündürlüyü olan məkanlar üçün uyğundur
Xüsusi iş şəraiti üçün fərdiləşdirilə bilən daha qısa spesifikasiyalar
Baza sahəsi asma tipindən 3 dəfə böyük, aşağı ağırlıq mərkəzi
Boru kəmərinin üfüqi təzyiqi altında aşmaq asan deyil
Vibrasiya iş şəraitində asma çubuğu yellənmə problemi yoxdur
Yerüstü quraşdırma, yüksək hündürlükdə əməliyyat tələb olunmur
Birbaşa təmələ qoyun, düzəldildikdən sonra düzəldin
Üst tərəfdəki tənzimləmə boltu, yerdə dayanarkən işləyə bilər
Baxım və dəyişdirmə üçün boru kəmərlərini sökməyə ehtiyac yoxdur, birbaşa yay montajını çıxarın
Boru kəmərlərinin yuxarıya doğru istilik yerdəyişməsi ilə iş şəraiti üçün xüsusilə uyğundur
Həmçinin aşağı yerdəyişməyə uyğunlaşa bilir, sadəcə tərsinə quraşdırın
Yanal yerdəyişmə sabit qüvvə performansına təsir göstərmir
|
Tətbiq Ssenarisi |
İş şəraitinin xüsusiyyətləri |
Niyə Daimi Tipi Seçin |
|
Boru qalereyalarında alt qat boru kəmərləri |
Ən aşağı qat boru kəmərləri, yuxarıda polad şüalar yoxdur |
Yalnız boru qalereyasının döşəməsindən yuxarıya doğru dəstək ola bilər |
|
Pompanın giriş və çıxış boru kəmərləri |
Böyük vibrasiya, itməyə həssasdır |
Sabit alt dəstəyi, vibrasiya ötürülməsini azaldır |
|
İstilik dəyişdiricilərinin üstündəki boru kəmərləri |
Avadanlıq qabığı yuxarıda düzülmüşdür |
Avadanlıqların üstündə qaldırma nöqtələri yoxdur, birbaşa dəstək |
|
Boru xəndəklərində boru kəmərləri |
Beton boru xəndəkləri, dar yer |
Üst boşluq kifayət deyil, asma mümkün deyil |
|
Böyük diametrli buxar boru kəmərləri |
DN800-dən yuxarı, ağır çəki |
Qeyri-sabitliyə meylli həddindən artıq uzun asma çubuğu |
|
Layihə boru kəmərlərinin yenidən qurulması |
Mövcud polad konstruksiyalar qazıla bilməz |
Dəstək üçün mövcud beton təməldən istifadə edin |
|
Kompressor boru kəmərləri |
Pulsasiya edən axın nəticəsində yaranan vibrasiya |
Sərt dəstək + sabit qüvvə kompensasiyası, yaxşı vibrasiya sönümləmə effekti |
1. Məhsul modelinin dizayn çertyojlarına uyğun olub olmadığını yoxlayın
2. Kilidləmə qurğusunun bütöv olub-olmadığını və daşınma zamanı boşluqların olub olmadığını yoxlayın
3. Baza düzlüyünü yoxlayın, deformasiya 2 mm-dən çox olarsa düzəliş tələb olunur
1.Bünövrənin hamarlanması: Dəstək təməl səthinin səviyyə xətası ≤2mm/m
2.Yerləşdirmə və bərkitmə: Daimi Yaylı Dəstəyi yerinə qoyun, bazanı təmələ qaynaq və ya bolta ilə bərkidin
3.Boru kəməri bağlantısı: Boru kəməri dəstəyini mötərizənin üst lövhəsi ilə birləşdirin, soyuq vəziyyətdə yerdəyişməni qoruyun
4.Yükləmə parametri: Üst boltu dizayn tələblərinə uyğun olaraq tənzimləyin, göstərici lövhəsini soyuq vəziyyətə uyğunlaşdırın
5. Kilidi açın: Quraşdırıldıqdan sonra nəqliyyat kilidləmə boltlarını çıxarın
6.Yoxlama və təsdiqləmə: Təsdiq göstəricisi tıxanmadan sərbəst hərəkət edə bilər
|
Saytda Problem |
Səbəb təhlili |
Həll |
|
Göstərici hərəkət etmir |
Kilidləmə boltlar çıxarılmayıb |
Bütün bağlama vintlərini çıxarın |
|
Böyük yük sapması |
Layihəyə uyğun olmayan faktiki boru kəmərinin çəkisi |
Üst tənzimləmə boltunu incə tənzimləyin |
|
Baza titrəməsi |
Qeyri-bərabər təməl |
Düzəltmək üçün alt hissəyə şlamlar əlavə edin |
|
Üst boşqabın əyilməsi |
Boru kəmərinin ekssentrikliyi |
Mərkəzləşdirmə üçün boru dəstəyini tənzimləyin |
Material sertifikatları olan adi polad dəyirmanlarının bütün polad materialları
Yay poladı üçün 100% sərtlik testi, keyfiyyətsiz materiallar rədd edildi
Qaynaq materialları əsas metalın gücünə uyğun olaraq spesifikasiyalara uyğun olaraq qurudulur
CNC kəsmə və boşluq, ölçü dəqiqliyi ±1mm
Qaynaq CO2 qazdan qorunan qaynağı qəbul edir, qaynaqçılar sertifikatlara malikdirlər
Bahar istilik müalicəsi vakuum sobasını, sərtliyin vahidliyini ± HRC2 qəbul edir
Tam maşın yığıldıqdan sonra üç tam vuruşlu sınaq çalışır
Hər bir Daimi Sabit Yay Dəstəyi çatdırılmadan əvvəl aşağıdakıları tamamlayır:
Görünüş və ölçü yoxlaması
Tam vuruş yükü testi, 10 ölçmə nöqtəsini qeyd edin
Davamlılığın hesablanması, ≤±5% təmin edin
Kilidləmə cihazının funksiya testi
Yer dəyişdirmə göstəricisinin kalibrlənməsi
Korroziyaya qarşı örtük qalınlığının aşkarlanması
▶ Seçim dəstəyi: Daimi tip həllin mümkünlüyünü təsdiqləmək üçün quraşdırma sahəsinin yoxlanılmasını təmin edin
▶ Fərdi xidmət: Sahədə məkana uyğun olaraq xüsusi xüsusi hündürlük və xüsusi baza ölçüsü
▶ Quraşdırma təlimatı: Əsas layihələr üçün ətraflı quraşdırma təlimatı, yerində təlimat təqdim edin
▶ Çatdırılma dövrü: adi modellər üçün 7-10 gün, fərdiləşdirilmiş məhsullar üçün 15-20 gün
▶ Keyfiyyət zəmanəti: 2 illik məhsul zəmanəti, ömür boyu texniki dəstək
▶ Ehtiyat hissələrinin tədarükü: Ümumi model yay birləşmələri anbarda, 48 saat ərzində çatdırılır
Daimi Sabit Yay Dəstəyi məkan məhdud iş şəraitində daimi qüvvə boru kəməri dəstəyi üçün etibarlı həlldir. Son 14 il ərzində biz dayandırma həllərinin dünya üzrə yüzlərlə layihə üçün həyata keçirilə bilməməsi problemini həll etdik və məhsullarımız stabil işləyir və müştərilər tərəfindən yekdilliklə tanınır.
