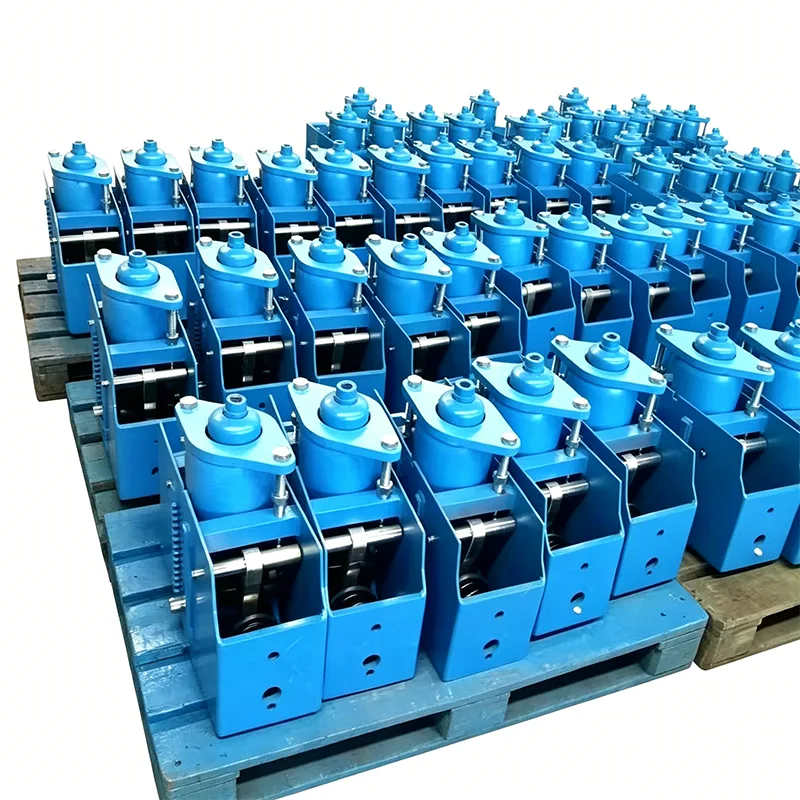

Konsol Sabit Yay Dəstəyi

Böyük sənaye boru kəmərləri sistemlərində, boru kəmərləri əhəmiyyətli şaquli yerdəyişmələrə məruz qaldıqda, adi yay dayaqları nəzərəçarpacaq yük dəyişiklikləri yaradacaq və bu da öz növbəsində birləşdirilmiş həssas avadanlıqlara (məsələn, buxar turbinləri, qazanlar, kompressorlar və s.) böyük əlavə gərginlik yaradır. Yangzhou Tianshun Pipeline Technology Co., Ltd boru kəmərinə dəstək texnologiyasında 14 illik texniki yığılmadan istifadə edərək, Cantilever Constant Spring Support-u peşəkar şəkildə inkişaf etdirir və istehsal edir. Bu məhsul boru kəmərinin şaquli yerdəyişməsi zamanı dəstəkləyici qüvvənin sabit qalmasını təmin etmək üçün moment tarazlığı prinsipini qəbul edir. Bu xüsusiyyət onu böyük yerdəyişməli boru kəmərləri sistemləri və yükün dəyişmə sürətinə ciddi nəzarət edilməli olan ssenarilər üçün kritik dəstəkləyici cihaz edir. O, boru kəməri sistemində əlverişsiz qüvvə ötürülməsinin qarşısını effektiv şəkildə alır və əsas avadanlıqların təhlükəsiz istismarını təmin edir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Məhsulun Texniki Spesifikasiyası

Əsas strukturu və mexaniki xassələri

Konsol Sabit Yay Dəstəyimiz mürəkkəb mexaniki tarazlığı etibarlı mühəndislik məhsullarına çevirərək, konsol qolu və yayının dəqiq birləşmiş strukturunu qəbul edir. Onun əsas texniki parametrləri və struktur xüsusiyyətləri aşağıdakılardır:

Mühəndislik Tətbiqi və Saytda Uyğunluq

Praktik mühəndislik tətbiqlərində boru kəmərinin quraşdırılması çox vaxt mürəkkəb məkan məhdudiyyətləri ilə üzləşir. Konsol Sabit Yay Dəstəyimiz yerində tikintinin ağrılı nöqtələrini tam şəkildə həll edir:

Dəqiq soyuq vəziyyətin təyini: Çatdırılmadan əvvəl, müştərilər tərəfindən təmin edilən boru kəmərinin gərginlik şərtlərinə və istilik yerdəyişmə tələblərinə uyğun olaraq yayı soyuq vəziyyətdə yük vəziyyətində əvvəlcədən sıxışdırırıq və bağlayırıq. Sahədə quraşdırma zamanı dizayn vəziyyətinə çatmaq üçün yalnız yivli sütunun incə tənzimlənməsi tələb olunur, bu da tikinti müddətini xeyli qısaldır.

Çevik kökləmə üsulları: Konsol quruluşu müxtəlif köklənmə şərtlərinə uyğunlaşır. İstər polad konstruksiya tirləri, istər beton təməllər, istərsə də avadanlıq gövdələri olsun, sabit köklənmə uyğun kök birləşdiriciləri (məsələn, qaynaqlanmış tək plitələr, boru sıxacının çarpaz qolları və s.) vasitəsilə əldə edilə bilər.

Vizuallaşdırılmış əməliyyat vəziyyəti: Yüksək dəqiqlikli yerdəyişmə göstərici lövhələri və yük tərəziləri ilə təchiz olunmuş istismar və texniki qulluq işçiləri, gündəlik yoxlama və profilaktik baxımı asanlaşdıraraq, qabığı sökmədən boru kəmərinin nəzərdə tutulmuş iş vəziyyətində olub-olmadığını intuitiv şəkildə mühakimə edə bilərlər.

Ciddi İstehsal və Keyfiyyətə Nəzarət Sistemi

Boru kəmərinin təhlükəsizliyi üçün əsas müdafiə xətti olaraq, Cantilever Constant Spring Support-un bütün istehsal prosesi ciddi keyfiyyətə nəzarət standartlarına əməl edir:

Qaynaq və dağıdıcı sınaq: Bütün daşıyıcı qaynaqlar strukturun qüsursuz möhkəmliyini təmin etmək üçün müvafiq milli standartlara uyğun olaraq xarici görünüş yoxlanışından və dağıdıcı olmayan sınaqdan (radioqrafik/ultrasəs sınaqlarından) keçir.

Yorğunluq müddəti sınağı: Yay komponentləri, yüz minlərlə termal alternativ dövr ərzində heç bir plastik deformasiyanın və ya qırılmanın baş verməməsini təmin etmək üçün ciddi yorğunluq testlərindən və istilik müalicəsi proseslərindən keçir.

Zavodun kilidlənməsi və mühafizəsi: Hər bir qurğu çatdırılmadan əvvəl yerləşdirmə sancağı ilə təchiz olunub, daşınma və quraşdırma zamanı təsadüfən yerdəyişmə nəticəsində yayın zədələnməsinin qarşısını almaq üçün qolu soyuq vəziyyətdə iş vəziyyətində bağlayır.

Niyə Tianshun'un Konsol Sabit Bahar Dəstəyini Seçməlisiniz?

Dərin texniki irs: 14 illik sənaye təcrübəsinə və peşəkar Ar-Ge komandasına arxalanaraq, biz boru kəmərinin gərginliyinin təhlili, tip seçiminin hesablanmasından quraşdırma təlimatlarına qədər tam texniki dəstək təqdim edirik.

Qlobal layihənin yoxlanılması: Məhsullar dünyanın 40-dan çox ölkəsində enerji, neft-kimya və enerji layihələrində sabit şəkildə fəaliyyət göstərir, bir neçə qurğunun işə salınması/söndürülməsi və ekstremal iş şəraitinin sınaqlarına tab gətirir.

Fərdi xidmət qabiliyyəti: Xüsusi yer məhdudiyyətləri və ya qeyri-standart yük tələbləri üçün biz fərdiləşdirilmiş konsol strukturu dizaynı və mühəndislik həllərini təmin edə bilərik.

Etibarlı satış sonrası zəmanət: Biz elektrik stansiyalarının istismarı və texniki xidmət risklərini azaldan vəziyyətin qiymətləndirilməsi, yükün yenidən qurulması və dəyişdirilməsi üzrə təlimatlar verən tam müştəri faylı və cavab mexanizmi qurmuşuq.
