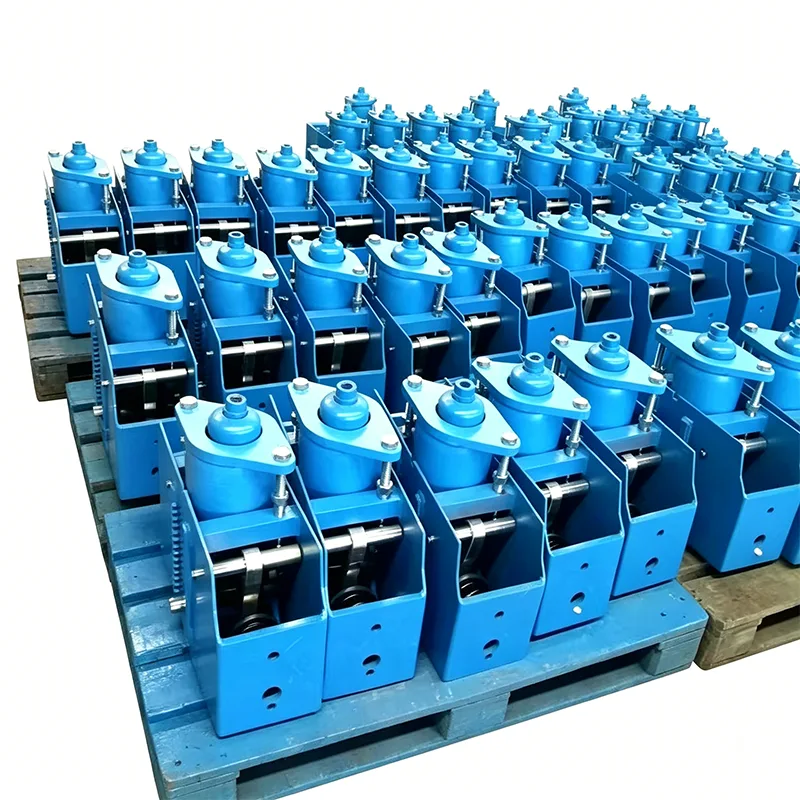

Üfüqi Sabit Yay Dəstəyi

Bir çox sənaye sahələrində boru kəmərlərinin üstündəki məhdud yer şaquli sabit yay dayaqlarının quraşdırılmasını qeyri-mümkün edir. Bu arada, bəzi boru kəmərləri yandan və ya aşağıdan dəstək tələb edir və ənənəvi dəstək üsulları böyük yerdəyişmələr zamanı daimi qüvvə tələblərinə cavab vermək üçün mübarizə aparır. Horizontal Constant Spring Support bu problemləri həll etmək üçün xüsusi olaraq hazırlanmış xüsusi məhsuldur. Boru kəmərlərinin altında və ya yanında üfüqi şəkildə quraşdırılır və 5% daxilində yük dəyişmə sürəti ilə bütün iş vuruşu boyunca sabit dəstəkləyici qüvvəni təmin edir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

İş prinsipi və struktur xüsusiyyətləri

Üfüqi sabit yay dəstəyi an balansı prinsipi əsasında işləyir. Boru kəməri şaquli yerdəyişməyə məruz qaldıqda, yayın elastik qüvvəsi dəqiq bir əlaqə və kam mexanizmi vasitəsilə sabit çıxış qüvvəsinə çevrilir. Şaquli dayaqlardan fərqli olaraq, onun yay montajı üfüqi şəkildə yerləşdirilir, nəticədə ağırlıq mərkəzi daha aşağı olur və daha sabit işləyir, bu onu xüsusilə böyük yüklü və böyük yerdəyişməli boru kəmərləri sistemləri üçün uyğun edir.

Standart Üfüqi Sabit Yay Dəstəyi, əsas komponentləri ehtiva edən inteqrasiya olunmuş qaynaqlı çərçivə quruluşunu qəbul edir:

▶  Üfüqi düzülmüş silindrik spiral yay qurğusu

▶  Yüksək dəqiqlikli an balansı əlaqə sistemi

▶  Yandan quraşdırılmış yükün tənzimlənməsi mexanizmi

▶  İkili vuruşu məhdudlaşdıran cihaz

▶  Vizual yerdəyişmə göstəricisi

▶  Aşağı montaj bazası

Məhsulun Texniki Spesifikasiyası

Şaquli Sabit Yay Dəstəkləri ilə Müqayisə

Tam Seriya Spesifikasiya Parametrləri

Biz sənaye tətbiqi tələblərinin böyük əksəriyyətini əhatə edən 6 standart seriyalı Horizontal Sabit Yay Dəstəyi təqdim edirik:

Bütün məhsullar GB/T 17116.2-2018, ANSI/ASME B31.1 və DIN 2545 standartlarına uyğundur.

Əsas Performans Üstünlükləri

▶  Ultra-Yüksək Yük Tutumu: Böyük boru kəmərləri və avadanlıqların tələblərinə cavab vermək üçün maksimum 1000kN dəstəkləyici qüvvə verir

▶  Yüksək Əməliyyat Sabitliyi: Aşağı ağırlıq mərkəzi ilə üfüqi yerləşdirmə əla seysmik performans təmin edir, 8 bal gücündə zəlzələlərə tab gətirə bilir

▶  Təhlükəsiz və Rahat Baxım: Yan tənzimləmə və yoxlama dırmaşma işlərinə ehtiyacı aradan qaldıraraq təhlükəsizlik risklərini azaldır

▶  Güclü Quraşdırma Uyğunluğu: Beton şüalara, polad konstruksiyalara və ya avadanlıq təməllərinə quraşdırıla bilər

▶  Geniş Yük Tənzimləmə Aralığı: Nominal yükün ±15% daxilində yerində tənzimləməyə imkan verir

▶  Tam möhürlənmiş dizayn: toz, yağış suları və aşındırıcı mühitin daxili mexanizmlərə daxil olmasını effektiv şəkildə qarşısını alır

Tipik Tətbiq Sahələri

Üfüqi sabit yay dayaqları aşağıdakı sənaye ssenarilərində geniş istifadə olunur:

▶  Böyük istilik elektrik stansiyalarında əsas buxar və təkrar isitmə buxar boru kəmərləri

▶  Neft emalı zavodlarında hidrokrekinq və maye katalitik krekinq qurğusu boru kəmərləri

▶  Böyük LNG terminallarında saxlama çəninin giriş və çıxış boru kəmərləri

▶  Polad zavodlarında yüksək soba isti hava boru kəmərləri və konvertor qaz boru kəmərləri

▶  Atom elektrik stansiyalarında adi ada buxar boru kəməri sistemləri

▶  Şəhər mərkəzi istilik üçün böyük diametrli yüksək temperaturlu isti su kəmərləri

İstehsal və Keyfiyyət Təminatı

Daimi yay dayaqlarının istehsalında 14 illik təcrübə ilə Yangzhou Tianshun Pipeline öz Horizontal Constant Spring Dəstəklərini dünya üzrə 350-dən çox sənaye layihəsində uğurla tətbiq etmişdir. Bütün məhsullar ciddi keyfiyyətə nəzarət prosedurlarından keçir:

▶  Xammala Nəzarət: Bütün yay poladları Baosteel və Angang-dan alınır, hər partiya spektral analizə və mexaniki xüsusiyyət testinə məruz qalır

▶  Dəqiq emal: Əsas komponentlər IT7 dərəcəli ölçü dəqiqliyinə nail olmaqla CNC emal mərkəzlərindən istifadə etməklə istehsal olunur.

▶  Yaz Testi: Hər yay 3 tam sıxılma testindən və 100.000 yorğunluq dövründən keçir

▶  Maşınların tam istismara verilməsi: Yük dəyişmə sürətinin ≤5% olmasını təmin etmək üçün hər bir qurğu göndərilməzdən əvvəl tam vuruşlu sabit qüvvə performans testindən keçir

▶  Üçüncü Tərəfin Təftişi: SGS, BV və TUV kimi beynəlxalq nüfuzlu qurumların təftiş hesabatları təqdim edilə bilər.

Keyfiyyət idarəetmə sistemimiz ISO 9001:2015 sertifikatına malikdir və məhsullarımız CE və API sertifikatlarına malikdir.

Eksklüziv Xidmət Dəstəyi

▶  Ödənişsiz yerində araşdırma və boru kəməri gərginliyinin təhlili

▶  Xüsusi quraşdırma yerləri üçün fərdi dizayn

▶  Peşəkar mühəndislər yerində quraşdırma təlimatı və istismara verilməsini təmin edir

▶  12 aylıq zəmanət müddəti, zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə

▶  Ömür boyu texniki dəstək və ehtiyat hissələri ilə təminat

Horizontal Constant Spring Support və ya layihəniz üçün texniki seçim haqqında daha ətraflı məlumat üçün satış komandamızla əlaqə saxlayın.

Tez-tez verilən suallar (FAQ)

S: Polad konstruksiyalara üfüqi sabit yay dayaqları quraşdırıla bilərmi?

A: Bəli. Biz beton təməllərə, polad konstruksiya tirlərinə və avadanlıq platformalarına uyğunlaşmaq üçün çoxlu montaj əsas formaları təqdim edirik. Böyük yüklü modellər üçün quraşdırma gücünün tələblərə cavab verməsini təmin etmək üçün təməl dizaynı tövsiyələrini təqdim edəcəyik.

S: Horizontal Sabit Yay Dəstəyiniz aşağı temperaturlu mühitlərdə istifadə edilə bilərmi?

A: Bəli. Biz 304 və ya 316L paslanmayan polad materialları qəbul edən və aşağı temperaturun təsir sınaqlarından keçmiş xüsusi aşağı temperaturlu modellər təklif edirik. Onlar normal olaraq -196℃ kimi aşağı temperaturlarda işləyə bilər və LNG və etilen kimi kriogen boru kəmərləri sistemləri üçün uyğundur.

S: Məhsullarınız üçün çatdırılma müddəti nədir?

A: Standart modellər üçün çatdırılma müddəti 30-45 gün, fərdiləşdirilmiş modellər üçün isə mürəkkəblikdən asılı olaraq 45-60 gündür. Təcili sifarişlər üçün ən qısa çatdırılma müddəti 20 gün olan sürətli istehsal təşkil edə bilərik.
