Sənaye Boru Kəmərinin İstilik Genişlənməsi və Yük Daşıyıcısı üçün Ağır Yük Yay Dəstəkləri

-da yay dayaqları hazırladıqTyanşunartıq 14 ildir. Onlar boru sisteminin ən parlaq hissəsi deyillər, lakin istilik elektrik stansiyası işə düşdükdə və ya LNG xətti soyuduqda, ağır yükləri sakitcə yerinə yetirən komponentlərdir. Sifarişlərimizin 70%-dən çoxu təkrar müştərilərdən - EPC-lərdən, mühəndislik firmalarından və qalanını sınayan və bizimlə bağlı qalan zavod sahiblərindən gəlir. Yaz dəstəyimiz Yaxın Şərq neft emalı zavodlarından Cənub-Şərqi Asiya kimya zavodlarına qədər 45-dən çox ölkədə fəaliyyət göstərir.

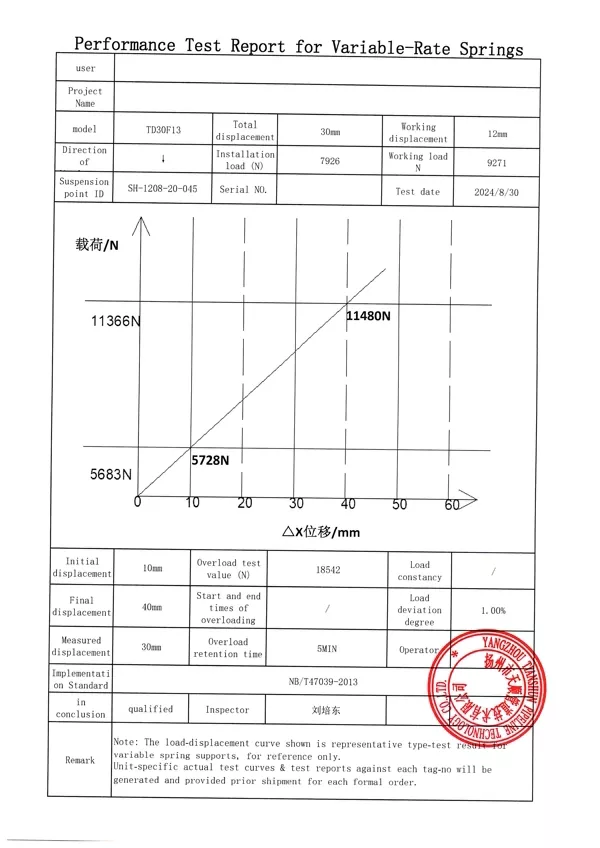

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

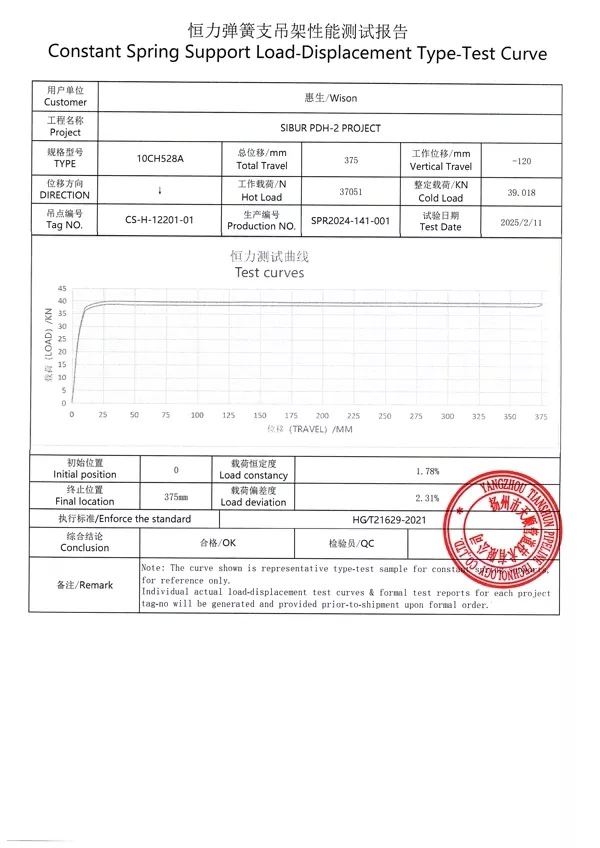

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Yay dayaqlarını təyin edərkən, ilk real qərar iki növ arasındadır. Boru hərəkəti orta səviyyədədirsə və bəzi yük dəyişikliyi məqbuldursa, o zamandəyişən yay dayaqlarıişi yaxşı yerinə yetirin və xərcləri azaldın. Qoşulmuş avadanlıq - buxar turbin və ya kompressor başlığı kimi - çox yük dəyişikliyinə dözə bilmirsə, sizə lazımdır.daimi yay dayaqları. Onlar bütün səyahət diapazonunda demək olar ki, düz dəstəkləyici qüvvə saxlayırlar. Mühəndislərimiz fərziyyələrə deyil, stress təhlili məlumatlarınıza əsaslanaraq düzgün növü seçməyə kömək edəcəklər.

Baharın Dəstəklənməsi Həqiqi Boru Sistemində Necə İşləyir

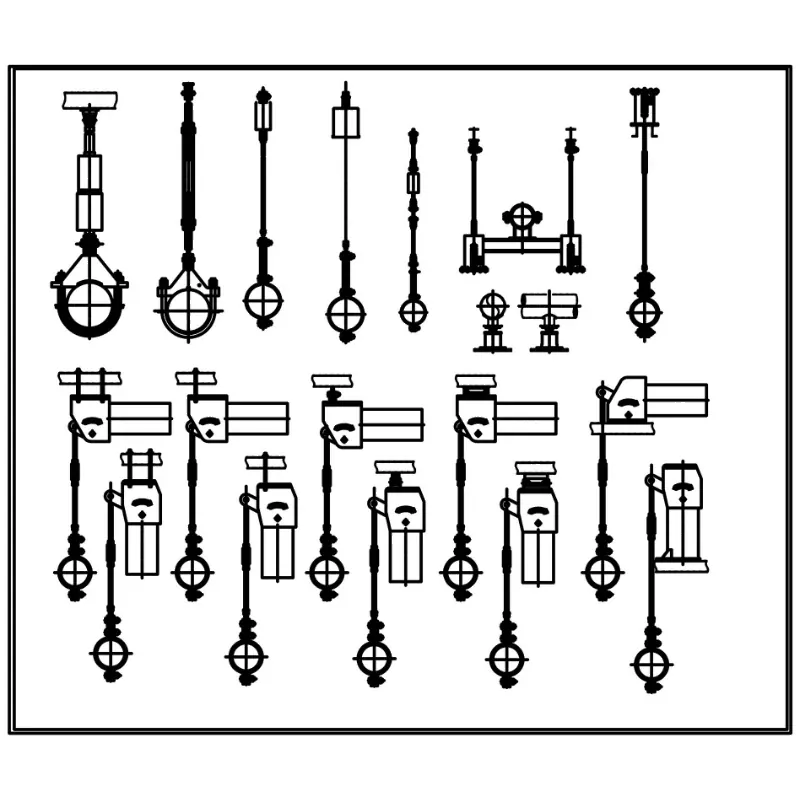

Yay dayaqları ayrı-ayrılıqda işləmir. Onlar demək olar ki, həmişə daha böyük dəstək tənzimləməsinin bir hissəsidir. Tipik bir quraşdırma ağırlığı daşımaq üçün sərt boru dayaqları və ya boru ayaqqabılarını əhatə edir, yay bloku isə şaquli istilik hərəkətini idarə edir. Soyuq xətti dəstəkləmək lazım olduqda, dəstək nöqtəsində kondensasiya və buz yığılmasının qarşısını almaq üçün tez-tez yay qurğusunu əvvəlcədən izolyasiya edilmiş boru dayaqları ilə birləşdiririk. Bir çox müştərilər bunları başqa adla da adlandırırlar - yay asılqanları - xüsusən də qurğu yuxarıya quraşdırılmış asma növü olduqda. Eyni məhsul ailəsi, sadəcə fərqli montaj tərzi.

İstifadə etdiyimiz Materiallar

Biz xammal üzərində küncləri kəsmirik. Hər partiya dəyirman sertifikatları ilə gəlir və biz təftiş komandanızla tam izlənilməyi bölüşməkdən məmnunuq.

Bütün materiallar təsdiqlənmiş Çin polad dəyirmanlarından alınır. Layihəniz dupleks paslanmayan və ya yüksək temperaturlu ərintilər kimi xüsusi bir dərəcə tələb edirsə, bizə bildirin.

İzlədiyimiz Standartlar

Biz standart olaraq aşağıdakı standartlara uyğun istehsal edirik və istək əsasında başqalarına uyğunlaşa bilərik:

ASME B31.3 – Boru kəməri prosesi

ANSI/MSS SP-58 – Boru dayaqları və asılqanları

GB/T 17116 – Boru dayaqları üçün Çin standartı

DIN, JIS və ya layihəyə aid spesifikasiya üçün də mövcuddur

Fabrikimiz ISO 9001:2015 sertifikatına malikdir və biz hər göndərişdə tam EN 10204 3.1 material sertifikatı istehsal edirik.

Müştərilərimizin Verdiyi Ümumi Suallar

1-ci sual: Dəyişən və ya sabit – necə qərar verə bilərəm?

Boru yerdəyişməniz böyük deyilsə və məsələn, 10-25% yük dəyişikliyi yaxşıdırsa, dəyişən yay dəstəyi yaxşı işləyəcək və daha ucuz olacaq. Qoşulmuş avadanlığın ciddi şəkildə icazə verilən başlıq yükü olduqda (turbin girişlərində, kompressor birləşmələrində və ya reaktor borularında tipikdir), daimi yay dəstəyi ilə gedin. Stress izometriyalarınızı və ya yerdəyişmə məlumatlarınızı bizə göndərin və biz düzgün modeli tövsiyə edəcəyik – bunun üçün heç bir ödəniş tələb olunmur.

S2: Hansı yük tutumları və səyahət diapazonlarını təmin edə bilərsiniz?

Dəyişən yay dayaqları üçün standart çeşidimiz vahid başına 20 metrik tondan çox olan bir neçə yüz kiloqramı əhatə edir. Sabit yay dayaqları ağır divarlı xətlər üçün 30 tondan çox gedə bilər. Səyahət: dəyişən vahidlər üçün adətən 0-150 mm, daimi növlər üçün isə 300 mm və ya daha çox. Fərdi səyahət diapazonları və yük parametrləri bizim üçün gündəlikdir.

Q3: Çatdırılma nə qədər vaxt aparır?

Stok və yarımfabrikatlar: 20-25 gün. Tamamilə fərdiləşdirilmiş sifarişlər: 30-40 gün. Layihəniz sıx qrafikdədirsə, satış komandamızla erkən danışın – biz tez-tez kritik son tarixləri qarşılamaq üçün istehsal sahələrini yenidən təşkil edə bilərik.

S4: Bunları ixrac üçün necə qablaşdırırsınız?

Daha kiçik bölmələr fumigasiya edilmiş taxta yeşiklərə daxil olur. Daha böyük qurğular polad altlıqlara və ya suya davamlı sarğı ilə qaynaqlanmış çərçivələrə bərkidilir. Biz müntəzəm olaraq Yaxın Şərq, Cənub-Şərqi Asiya, Avropa və Cənubi Amerikadakı limanlara göndəririk. Son üç ildə bir dənə də olsun daşınma ilə bağlı zərər iddiamız olmayıb.

S5: Bizə layihə istinadlarını göstərə bilərsinizmi?

Bəli. Biz Yaxın Şərqdəki birləşmiş dövrəli elektrik stansiyaları, İndoneziyadakı nikel emalı müəssisələri, Braziliyadakı kimya zavodları və Çin nüvə layihələrində adi ada boru kəmərləri üçün yay dayaqları və tam boru asma paketləri təqdim etdik. Sektorunuza uyğun olan istinad siyahısı üçün bizimlə əlaqə saxlayın.

Göndərmədən əvvəl sınaq

Yangzhou fabrikimizdən çıxan hər yaz dəstəyi bu yoxlamalardan keçir:

Vizual və ölçülü yoxlama

Yaysız hündürlük və sərtlik nümunəsi

Tam yüklənmədən əvvəl sıxılma və bərpa testi

Səyahət miqyasının kalibrlənməsi

Yüklə yerdəyişmə əyrisinin yoxlanılması

Biz göndərmə zərfinin içərisinə sınaq hesabatını və material sertifikatlarını əlavə edirik. Müqaviləniz tələb edərsə, SGS, BV və ya TÜV tərəfindən üçüncü tərəf şahid yoxlaması mümkündür.

Fərdiləşdirmə Burada Normdur

Sifarişlərimizin təxminən yarısı standart hissə nömrəsi ilə deyil, müştəri rəsmləri və ya bir sıra dizayn şərtləri ilə başlayır. Kotirovka əldə etmək üçün bizə sadəcə deməlisiniz:

Montaj növü: üst asılqan və ya əsas dayaq

İsti yük və soyuq yük

Gözlənilən boru hərəkəti (yuxarı və ya aşağı)

Bağlantı detalları və ya öz rəsminiz

Kəmiyyət

Qalanları biz həll edəcəyik - xüsusi örtüklər, paslanmayan materiallar, yüksək temperaturlu yay materialı, qeyri-standart korpus ölçüləri, hamısı.

Gördüyümüz Yol

Bahar dəstəkləri raket elmi deyil, lakin onlar düzgün edilməlidir. Yaxşı qurulmuş yay məclisi 15 və ya 20 il sakit oturacaq. Pis olan, aylar ərzində çatlamış qaynaq və ya sallanma xətti kimi görünür. Tianshunda biz bunları öz zavodumuza yerləşdirdiyimiz kimi qururuq. Bu o deməkdir ki, materialda qısa yollar, atlama testləri və çatdırılma zamanı son dəqiqə sürprizləri yoxdur.

Növbəti layihəniz yay dayaqları, yay asılqanları, daimi yay dayaqları və ya əvvəlcədən izolyasiya edilmiş boru ayaqqabılarını tələb edirsə, bizə tələblərinizi göndərin. Biz sizə ədalətli zavod qiyməti və əslində məntiqli olan texniki təklif alacağıq. Siz həmçinin Yançjoudakı fabrikimizə baş çəkə bilərsiniz – sadəcə nə vaxt olduğunu bizə bildirin.
