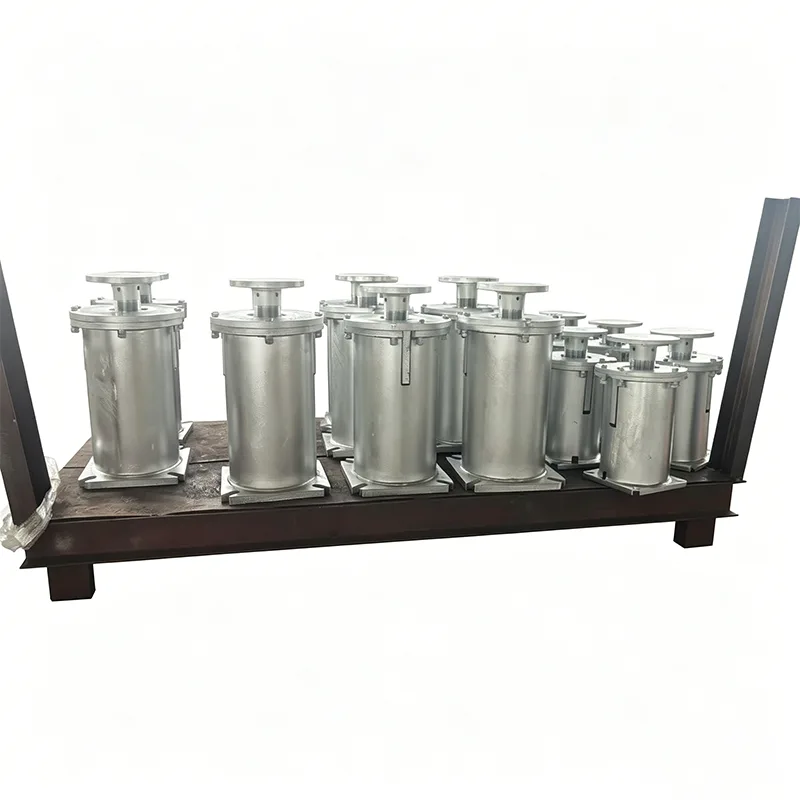

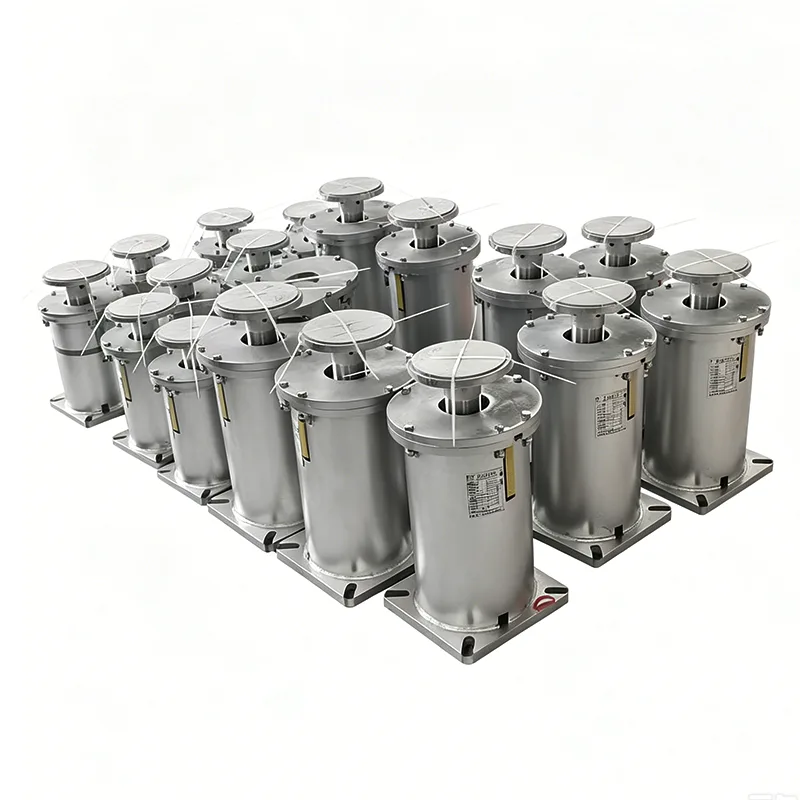

Kimya Zavodunun Yay Dəstəyi

Kimya zavodlarında boru kəmərləri sistemləri korroziyaya məruz qalan mühit, dəyişən yüksək və aşağı temperaturlar, yanan və partlayıcı atmosferlər, eləcə də ciddi təhlükəsizlik tələbləri ilə bağlı sərt şəraitdə işləyir. Adi yay dayaqları belə ağır iş şəraitində korroziyaya, yorğunluqdan qırılmaya və performansın pisləşməsinə meyllidir ki, bu da boru kəmərinin sızmasına, avadanlıqların zədələnməsinə və hətta təhlükəsizlik qəzalarına səbəb ola bilər. Bu çətin iş şəraiti üçün xüsusi olaraq hazırlanmış Kimya Zavodunun Yay Dəstəyi mürəkkəb kimyəvi mühitlərdə uzunmüddətli sabit işləməyə qadir olan xüsusi dəstək məhsuludur.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yükün kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

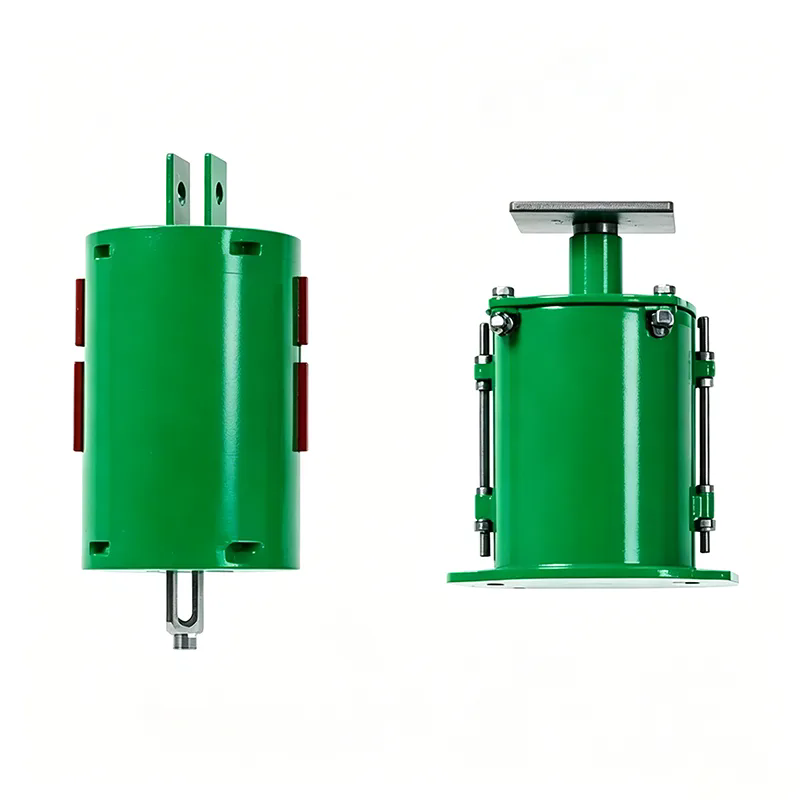

Kimya Zavodunun Yay Dəstəyi xüsusi olaraq kimya sənayesi üçün nəzərdə tutulmuş xüsusi dizaynlı elastik boru dəstəyidir. O, əsasən boru kəmərinin ölü çəkisini daşıyır, istilik genişlənməsi və büzülməsi nəticəsində yaranan yerdəyişməni kompensasiya edir və texnoloji avadanlıqdan ötürülən vibrasiyanı təcrid edir.

Kimyəvi boru dəstək sistemlərinin dizaynı və istehsalında 14 illik təcrübə ilə Yangzhou Tianshun Pipeline, geniş miqyaslı emal və kimyəvi inteqrasiya bazaları, incə kimya parkları və əczaçılıq fabrikləri də daxil olmaqla, dünya üzrə 200-dən çox kimyəvi layihəyə məhsullar çatdırmışdır.

Məqsədli Dizayn Xüsusiyyətləri

▶  Əla Korroziyaya Müqavimət: Turşular, qələvilər, duzlar və digər aşındırıcı mühitlərdən eroziyaya tab gətirmək üçün xüsusi materiallar və çox qatlı antikorroziya müalicələri qəbul edir.

▶  Partlamaya davamlı struktur: Bütün komponentlər qığılcım əmələ gəlməsi riski olmadan kimyəvi partlayışa davamlı standartlara uyğundur.

▶  Əla möhürləmə performansı: Aşındırıcı qazların və mayelərin yay qurğusuna daxil olmasının qarşısını almaq üçün tam qapalı qoruyucu korpusla təchiz edilmişdir.

▶  Geniş Temperatur Uyğunluğu: -196℃ ilə +550℃ arasında olan geniş temperatur diapazonunda etibarlı şəkildə işləyir.

▶  Yüksək Yük Dəqiqliyi: Çatdırılmadan əvvəl dəqiq kalibrlənmiş, yükün sapmasına ±5% daxilində nəzarət edilmişdir.

▶  Baxımsız Dizayn: Sadə və möhkəm struktur normal iş şəraitində müntəzəm texniki xidmət tələb etmir.

Adi yay dayaqları ilə performansın müqayisəsi

Standart Texniki Parametrlər

Tipik Tətbiq Ssenariləri

Kimya Zavodunun Yay Dəstəyi kimya müəssisələrində müxtəlif boru kəmərləri sistemlərində geniş şəkildə tətbiq olunur:

Turşuların, qələvilərin, duzların və digər aşındırıcı mühitlərin daşınması üçün boru kəmərləri

Yüksək temperatur və yüksək təzyiqli texnoloji boru kəmərləri

Kriogen maye boru kəmərləri (maye oksigen, maye azot, maye ammonyak)

Yanan və partlayıcı mühitlər üçün boru kəmərləri (benzin, dizel, təbii qaz)

Reaktorlar, istilik dəyişdiriciləri, qüllələr və digər texnoloji avadanlıqlar üçün birləşdirici boru kəmərləri

Kanalizasiya və tullantı qazlarının təmizlənməsi boru kəmərləri

İstehsal və Keyfiyyətə Nəzarət

Biz kimyəvi dərəcəli məhsullar üçün xüsusi istehsal xətləri qurmuşuq. Bütün Kimya Zavodunun yay dayaqları kimya sənayesinin ən yüksək standartlarına ciddi şəkildə uyğun olaraq istehsal olunur:

Bütün məhsullar göndərilməzdən əvvəl hərtərəfli daxili sınaqdan keçir.

Daxili sınaq daxildir: ölçülü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, MT/PT qeyri-dağıdıcı sınaq (mümkün olduqda), yay yükü sınağı (yük yerdəyişmə əyriləri ilə) və örtük qalınlığının ölçülməsi.

Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) təmin edilir.

Daxili sınaq ILAC tərəfindən akkreditə olunmuş üçüncü tərəf testi təşkil etmir. Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi ayrıca, əlavə xidmət kimi mövcuddur.

Əlavə üçüncü tərəf yoxlama xidmətləri (ayrıca qeyd olunur):

1. Material testi: kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testi.

2. Qaynaq NDT: Maqnetik Hissəcik Testi (MT), Maye Penetrant Sınaqı (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT).

3. Yükün yerdəyişməsi əyriləri daxil olmaqla, yay yükünün performans testi.

4. İsti daldırma sinkləmə/epoksi örtük korroziyadan qorunma yoxlaması.

5. Şahid edilmiş sınaq, fabrik nəzarəti və Göndərmə öncəsi Təftiş (PSI).

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir. Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik; biz həmçinin üçüncü tərəfin SGS sınaqlarını və şahidi yoxlamaları asanlaşdırır və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Fərdiləşdirmə və Yardımçı Xidmətlər

▶  Xüsusi Materialın Fərdiləşdirməsi: Hastelloy, Monel və digər xüsusi ərintilərdən hazırlanmış məhsullar mövcuddur.

▶  Qeyri-standart Dizayn: Müştəri çertyojlarına və faktiki iş şəraitinə uyğun olaraq hazırlanmış məhsullar.

▶  Sistem Həlləri: İnteqrasiya edilmiş dizayn və kimya zavodları üçün tam boru dəstək sistemlərinin tam təchizatı.

▶  Yerində Texniki Xidmət: Yerində quraşdırma təlimatı və istismara verilməsi üçün peşəkar mühəndislər göndərilə bilər.

▶  12 Ay Zəmanət: Zəmanət müddəti ərzində qüsurlu məhsullar pulsuz təmir olunacaq və ya dəyişdiriləcək.

Kimya Zavodunun Yay Dəstəyi və peşəkar seçim məsləhətləri haqqında ətraflı məlumat üçün texniki komandamızla əlaqə saxlayın.
