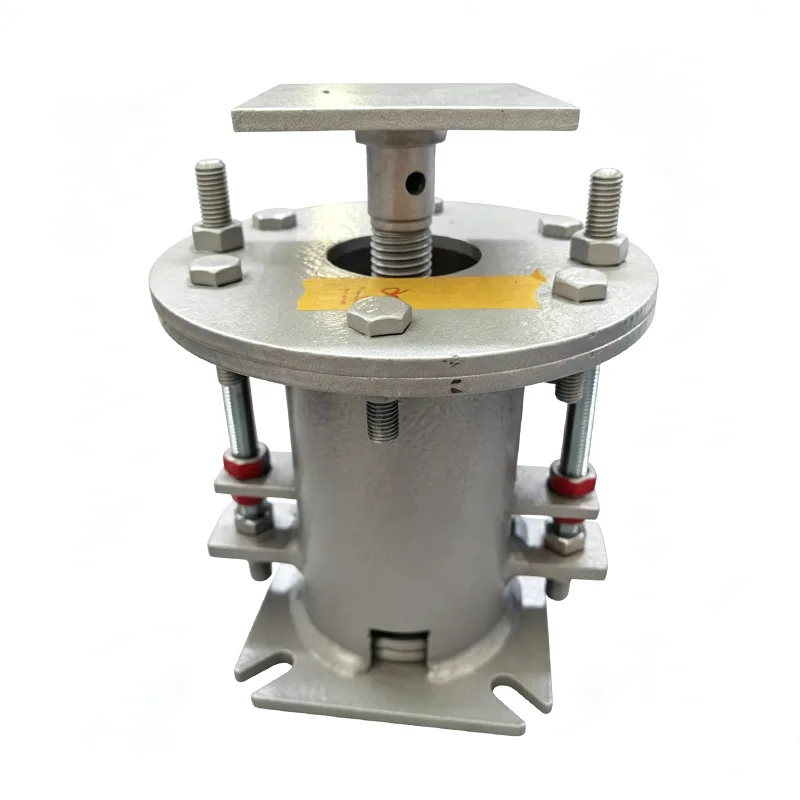

Yay Askı Dəstəyi

Yaylı asılqan dayaqları boruların ağırlığını daşımaq, istilik yerdəyişməsini və vibrasiyanı udmaq üçün nəzərdə tutulmuş boru sistemlərində mühüm dəstəkləyici komponentlərdir. Yayların elastik deformasiyasına arxalanaraq, onlar temperaturun dəyişməsi nəticəsində yaranan boruların hərəkətini kompensasiya edir və həddindən artıq vibrasiyanı saxlayır, bütün boru kəmərləri sisteminin təhlükəsiz və dayanıqlı işləməsini təmin edir. Yangzhou Tianshun Piping tərəfindən istehsal olunan yay asılqanlarımız müxtəlif iş şəraiti üçün boru kəməri dəstəyi tələblərinə cavab vermək üçün beynəlxalq standartlara ciddi şəkildə uyğun olaraq hazırlanmış və istehsal edilmişdir.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yükün kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Məhsulun strukturu

Standart yay asma dayaqları aşağıdakı əsas hissələrdən ibarətdir:

▶  Yay montajı: Ciddi istilik müalicəsi və yük sınaqlarına məruz qalan yüksək keyfiyyətli yay poladdan hazırlanmışdır.

▶  Gövdə: Korroziyaya qarşı səthi emal edilmiş karbon poladdan qaynaqlanmış struktur.

▶  Tənzimləmə vinti: Quraşdırma zamanı yükü və hündürlüyü tənzimləmək üçün istifadə olunur.

▶  Birləşdirici aksesuarlar: Yerin tələblərinə uyğun olaraq seçilə bilən qaldırıcı qapaqlar, asma çubuqlar və qoz-fındıqlar daxil olmaqla.

▶  Yer dəyişdirmə göstəricisi: Asan quraşdırma və texniki xidmət üçün faktiki boru yerdəyişməsini aydın şəkildə göstərir.

Əsas Xüsusiyyətlər

▶  Geniş yükləmə diapazonu: 10N-dən 100.000N-ə qədər yükləmə dərəcələri, əksər sənaye boru kəmərləri üçün uyğundur.

▶  Əla yerdəyişmə kompensasiyası: 200 mm-ə qədər maksimum yerdəyişmə, temperatur dəyişikliyindən boru genişlənməsini və daralmasını effektiv şəkildə udur.

▶  Kompakt struktur: Dar boru qalereyalarında quraşdırma üçün yer qənaət edən dizayn.

▶  Asan quraşdırma və tənzimləmə: Boru istismarı zamanı belə yüklənmənin incə tənzimlənməsi üçün xüsusi tənzimləmə cihazları ilə təchiz edilmişdir.

▶  Uzun xidmət müddəti: Bütün əsas komponentlər yüksək keyfiyyətli materiallardan istifadə edir və ciddi keyfiyyət yoxlamasından keçir.

Performans Üstünlükləri

Texniki Parametrlər

Tətbiq Sahələri

Yay asma dayaqları boru yerdəyişməsinə və vibrasiyaya ciddi tələblər qoyulan sənaye sahələrində geniş istifadə olunur:

▶  İstilik elektrik stansiyaları və atom elektrik stansiyaları üçün buxar və su boru sistemləri

▶  Neft-kimya zavodları üçün boru kəmərləri

▶  LNG və LPG qəbul terminallarında kriogen boru kəmərləri

▶  Neft emalı zavodlarında soba və sütun boru kəmərləri

▶  Şəhər mərkəzi istilik boru şəbəkələri

▶  Əczaçılıq və qida emalı sənayesi üçün sanitar boru kəmərləri

İstehsal və Keyfiyyətə Nəzarət

Bütün məhsullar göndərilməzdən əvvəl hərtərəfli daxili sınaqdan keçir.

Daxili sınaq daxildir: ölçülü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, MT/PT qeyri-dağıdıcı sınaq (mümkün olduqda), yay yükü sınağı (yük yerdəyişmə əyriləri ilə) və örtük qalınlığının ölçülməsi.

Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) təmin edilir.

Daxili sınaq ILAC tərəfindən akkreditə olunmuş üçüncü tərəf testi təşkil etmir. Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi ayrıca, əlavə xidmət kimi mövcuddur.

Əlavə üçüncü tərəf yoxlama xidmətləri (ayrıca qeyd olunur):

1. Material testi: kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testi.

2. Qaynaq NDT: Maqnetik Hissəcik Testi (MT), Maye Penetrant Sınaqı (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT).

3. Yükün yerdəyişməsi əyriləri daxil olmaqla, yay yükünün performans testi.

4. İsti daldırma sinkləmə/epoksi örtük korroziyadan qorunma yoxlaması.

5. Şahid edilmiş sınaq, fabrik nəzarəti və Göndərmə öncəsi Təftiş (PSI).

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir. Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik; biz həmçinin üçüncü tərəfin SGS sınaqlarını və şahidi yoxlamaları asanlaşdırır və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Fərdiləşdirmə Xidmətləri

Standart məhsullara əlavə olaraq, müştərilərin xüsusi tələblərinə əsaslanan xüsusi həllər təqdim edirik:

▶  Xüsusi yük və yerdəyişmə tələbləri olan yay asılqanları üçün fərdi dizayn

▶  Yüksək temperatur, aşağı temperatur və aşındırıcı mühitlər kimi ekstremal iş şəraiti üçün material seçimi

▶  Fərdi qeyri-standart qoşulma növləri və quraşdırma ölçüləri

▶  Boru gərginliyinin təhlili və asılqan seçimi xidmətlərinin dəstəklənməsi
