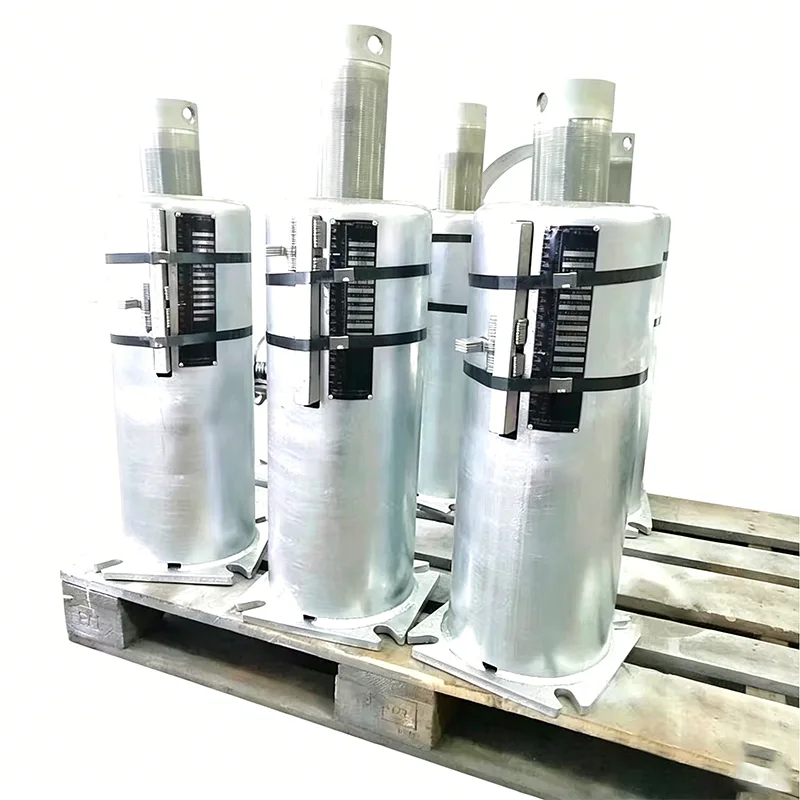

Elektrik Stansiyasının Yay Dəstəkləri

Yangzhou Tianshun Pipeline Technology Co., Ltd., boru kəməri dayaqları/asılqanları və elektrik stansiyasına dəstək həlləri sahəsində 14 illik təcrübəyə əsaslanaraq, istilik enerjisi, nüvə enerjisi və birləşmiş dövrəli elektrik stansiyaları üçün Elektrik Stansiyasının Yay Dəstəklərini təmin edir. Bu məhsullar qazanlar və buxar turbinləri kimi əsas avadanlıqların kritik interfeyslərini qoruyaraq yüksək temperaturlu, yüksək təzyiqli boru kəmərlərində istilik yerdəyişməsi və gərginliyin paylanmasına nəzarət etmək üçün hazırlanmışdır. Aşağıdakı təfərrüatlar məhsulun xüsusiyyətlərini, mühəndislik üstünlüklərini və xüsusi tətbiq yerlərini əhatə edir.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Məhsul Xüsusiyyətləri

Elektrik Stansiyasının Yay Dəstəkləri boru kəməri gərginliyinin təhlili nəticələrinə əsasən xüsusi olaraq hazırlanmışdır və əsas xüsusiyyətlər yükün saxlanmasına, yerdəyişmə qabiliyyətinə və uzunmüddətli əməliyyat sabitliyinə yönəlmişdir.

Yükün yerdəyişməsi mexanizmi: İki konfiqurasiyada mövcuddur: dəyişkən yaylı asılqanlar/dəstəklər və daimi qüvvəyə malik yaylı asılqanlar/dəstəklər. Dəyişən yay blokları xətti sərtliklə yük daşıyır, sabit qüvvə vahidləri isə bütün iş vuruşu boyunca demək olar ki, sabit dayaq qüvvəsi verir, sapmaya 5% daxilində nəzarət edilir və boru kəmərlərində dalğalanan dəstək qüvvələrinin yaratdığı əlavə gərginliyi aradan qaldırır.

Material və Temperatur Uyğunluğu: Yay elementləri 60Si2Mn və 50CrVA daxil olmaqla yüngül lehimli yay poladlarından hazırlanır. Struktur komponentləri karbon poladdan, istiliyədavamlı alaşımlı poladdan və ya paslanmayan poladdan hazırlana bilər. Ümumi icazə verilən iş temperaturu diapazonu -196°C ilə +650°C arasında dəyişir, aşağı temperaturlu qidalanma suyundan tutmuş yüksək temperaturlu əsas buxara qədər bütün boru kəməri tələblərinə uyğundur.

Quraşdırma və İstifadəyə Vermə Dizaynı: Hər bir dayaq/asılqan quraşdırma kilidi sancağı və yük yerdəyişmə nişanı ilə təchiz edilmişdir. Əməliyyatı aktivləşdirmək üçün sadəcə soyuq vəziyyətdə quraşdırmadan sonra kilidləmə pinini çıxarın. Ad lövhəsi məlumatları model nömrələrinin və əvvəlcədən təyin edilmiş yüklərin yerində yoxlanılmasını asanlaşdırır, istismara vermə vaxtını əhəmiyyətli dərəcədə azaldır.

Kompleks Daxili Test: Yayın sərtliyi, sıxılma əyilməsi və səth örtüyünün qalınlığı daxil olmaqla bütün sınaqlar istehsal partiyaları arasında ardıcıl performansı təmin etmək üçün öz laboratoriyamızda aparılır. Hər bir qurğu daşınmadan əvvəl sərtlik əyrisinin qeydi ilə üç tam vuruşlu sıxılma dövründən keçir.

Bu dizayn xüsusiyyətləri ilə, Elektrik Stansiyasının Yay Dəstəkləri xətti termal genişlənmə və davamlı vibrasiyanın birləşmiş şərtləri altında boru sistemlərinin əvvəlcədən müəyyən edilmiş hündürlüyünü qoruyur, planlaşdırılmamış bağlanma ehtimalını azaldır.

Mühəndislik üstünlükləri

Elektrik stansiyasının boru kəmərinin layihələndirilməsində, sırf sərt dayaqlar və ya boru sıxacının bərkidilməsi ilə müqayisədə, elastik dayaq həlləri gərginliyə nəzarət, avadanlığın qorunması və quraşdırmaya uyğunlaşma qabiliyyətini birbaşa təkmilləşdirir. Elektrik Stansiyasının Yay Dəstəklərinin mühəndislik dəyəri aşağıdakı aspektlərdə əks olunur:

Effektiv Termal yerdəyişmə kompensasiyası: Sərt dayaqlar boru kəmərinin istilik genişlənməsini udmaq qabiliyyətinə malik deyil və bu, tez-tez boru sisteminin bağlanmasına, dəstəyin qaldırılmasına və ya həddindən artıq yüklənməsinə səbəb olur. Elastik asılqanlar/dəstəklər, ASME B31.1 kimi kodlarla müəyyən edilmiş icazə verilən hədlər daxilində gərginlik səviyyələrini saxlayaraq, boru kəməri yerdəyişmə zamanı xətti və ya daimi olaraq yük daşıyır.

Əsas Avadanlıq İnterfeyslərində Azaldılmış İtki və Moment: Qazan başlıqları və turbin buxar girişləri qüvvələrə və momentlərə son dərəcə həssasdır. Yay asılqanları/dəstəkləri ilə tənzimləndikdən sonra, qaynaq çatlarının və flanşın sızmasının qarşısını alaraq, interfeys itələmə əhəmiyyətli dərəcədə azalır. Bu, turbin qapaqlarının, əsas buxar klapanlarının və digər avadanlıqların texniki xidmət intervallarının uzadılması üçün mühüm tədbirdir.

Vibrasiya ötürülməsinin qarşısının alınması: Elektrik stansiyasının boru kəmərləri yüksək sürətli buxar və ya iki fazalı axın şəraitində vibrasiyaya meyllidir. Yay dəstək sistemləri elastik elementlər vasitəsilə dəstəyin sərtliyini optimal diapazona tənzimləyir və amortizatorlarla birləşdirildikdə, struktur yorğunluğunun qarşısını almaq üçün vibrasiya enerjisini effektiv şəkildə dağıtır.

Sahədə quraşdırma üçün səxavətli dözümlülük: Yay asılqanları/dəstəkləri mülki təməllərdə və soyuq vəziyyətdə boru kəmərinin quraşdırılmasında sapmaları kompensasiya edərək müəyyən hündürlük diapazonunda incə tənzimləməyə imkan verir. Sabit qüvvəli yay qurğuları tez-tez yerlərdə dəqiq hizalanma üçün hidravlik və ya vintli köməkçi tənzimləmə cihazları ilə təchiz olunur.

Uzunmüddətli İstismar və Anti-Relaksasiya: İstirahət əleyhinə yay dizaynı və korroziyaya davamlı səth müalicəsi (isti daldırma sinkləmə, Dacromet və s.) ilə dəstək qüvvəsinin deqradasiyası minimaldır. Xaricdəki layihələrdən gələn sifarişlərimizin 70%-dən çoxu təkrar müştərilərdən gəlir ki, bu da müəyyən dərəcədə dəstək məhsullarımızın uzunmüddətli etibarlılığını əks etdirir.

Məhsul Tətbiqləri

Elektrik Stansiyasının Yay Dəstəkləri əsasən elektrik stansiyasının buxar-su dövriyyəsi və yüksək temperaturlu baca qazı sistemlərində kritik mövqelərdə quraşdırılır. Damperlər, sərt dayaqlar və digər komponentlərlə birləşərək, onlar tam boru kəmərinin çevik məhdudlaşdırıcı sistemini təşkil edirlər.

Qazan sahəsi: Magistral buxar boru kəmərlərində, isti və soyuq təkrar isitmə boru kəmərlərində, super qızdırıcının çıxış kanallarında və s. istifadə olunur. Qazan korpusunun və birləşdirici boru kəmərlərinin şaquli və üfüqi istilik yerdəyişmələrini udur, başlıq başlıqlarının birləşmələrində həddindən artıq gərginliyin qarşısını alır və qaynaq tikişinin çatlama riskini azaldır.

Turbin sahəsi: Magistral buxar borularına, yüksək temperaturlu yenidən qızdırılan buxar borularına və yüksək təzyiqli bypass boru kəmərlərinə quraşdırılmışdır. Dəqiq dəstək vasitəsilə turbin interfeyslərinə ötürülən qüvvələri və momentləri məhdudlaşdırır, şaftın düzülməsinin dəqiqliyini təmin edir və vibrasiyanın turbin korpuslarına təsirini azaldır.

Yüksək Təzyiqli Qida Suyu Sistemi: Yüksək təzyiqli qidalandırıcı su boru kəmərlərində və attemperasiya su boru kəmərlərində yay asılqanları/dəstəkləri temperatur dəyişikliyinə uyğunlaşarkən ağır boru kəmərlərini dəstəkləyir, boru kəmərinin yamacını qoruyur və məhdud yerdəyişmə nəticəsində yaranan kavitasiya və ya su çəkic problemlərindən qaçınır.

Baca Qazı və Kükürddən Çıxarma/Denitrifikasiya Sistemi: Böyük diametrli tüstü qazı/hava kanalları, GGH giriş/çıxış kanalları və kükürddən təmizlənmə qülləsinə qoşulma kanalları üçün. Bu nazik divarlı strukturlar əhəmiyyətli istilik genişlənməsinə məruz qalır. Yay dayaqları bu yerdəyişməni kompensasiya edir, flanş birləşməsinin gərginliyini azaldır və bütün baca qazı sistemini qorumaq üçün genişləndirici birləşmələrlə birlikdə işləyir.

Adi Nüvə Enerjisi Adası: İkinci dövrə əsas buxar, əsas qidalandırıcı su və digər boru kəmərlərində istifadə olunur. Nüvə enerjisinin ardıcıllığına nəzarət tələblərinə cavab verir və tam material keyfiyyət sertifikatları və dəstək funksiyası üzrə ixtisas hesabatları təqdim edir.

Keyfiyyət Təminatı və Fabrik İmkanları

Jiangsu əyalətindəki fabrikimiz tam avtomatik körük istehsal xətləri, CNC kəsmə və qaynaq sistemləri və sertifikatlaşdırılmış dağıdıcı sınaq (NDT) komandası ilə təchiz edilmişdir. Xam yay telinin daxil olmasından hazır məhsulun təhvil verilməsinə qədər, Elektrik Stansiyasının Yay Dəstəkləri aşağıdakı yoxlama məntəqələrində ciddi nəzarətdən keçir: xammalın istilik nömrələrinin və fiziki/kimyəvi hesabatların yoxlanılması, yay istilik müalicəsindən sonra sərtlik və metalloqrafik yoxlama, hazır məhsulların tam vuruşlu sərtlik sınağı, səth örtüyünün qalınlığı və yapışma sınağı.

Keyfiyyət idarəetmə sistemimiz ISO 9001:2015 sertifikatına malikdir və bütün məhsullar ASME, CE və API daxil olmaqla beynəlxalq standartlara uyğundur. Layihə tələblərinə uyğun olaraq tam qəbul sənədləri təqdim edilə bilər.

Mühəndislik Dəstəyi və Xidmətləri

Dünyanın 45-dən çox ölkəsini boru kəməri avadanlığı ilə təchiz etmək təcrübəmizə əsaslanaraq, biz Elektrik Stansiyasının Yay Dəstəklərinin hər bir partiyası üçün hərtərəfli seçim, quraşdırma və uzunmüddətli texniki dəstək təqdim edirik:

▶  Seçimin Hesablanması: Boru kəməri gərginliyi təhlili hesabatlarını alın və müvafiq dəstək/asma növləri, yay sabitləri və quraşdırma hündürlüklərini tövsiyə edin.

▶  Sürətli cavab: Satış öncəsi texniki sorğular və kotirovkalar bir iş günü ərzində cavablandırılır.

▶  Yerində Nəzarət və Şahidlik: Müştəriyə və ya üçüncü tərəfə sınaq proseslərinin yerində şahidlik etməsini dəstəkləyin.

▶  Quraşdırma və İstifadəyə Qəbul Rəhbəri: Lazım olduqda uzaqdan video yardımı ilə ətraflı quraşdırma təlimatları və soyuq vəziyyətin tənzimlənməsi tövsiyələri təqdim edin.

▶  Ehtiyat Hissələri Xidməti: Hər bir istehsal partiyası üçün yay kalibrləmə qeydlərini saxlamaqla, əvəzedici yay birləşmələrinin sürətli tədarükünü təmin edin.

Xüsusi layihələr üçün Elektrik Stansiyasının Yay Dəstəyi konfiqurasiya həlləri ilə bağlı müzakirələr və ya müvafiq layihə arayışlarını əldə etmək üçün texniki satış komandamızla əlaqə saxlayın. Biz boru kəmərinin təhlükəsiz istismarını təmin etməklə yanaşı, ümumi satınalma xərclərinə nəzarət etməkdə sizə kömək edən standart modellərin siyahısı deyil, faktiki iş şəraitinə əsaslanan təfərrüatlı yük yerdəyişmə hesablama vərəqlərini və tövsiyə olunan sxemləri təqdim edəcəyik.
