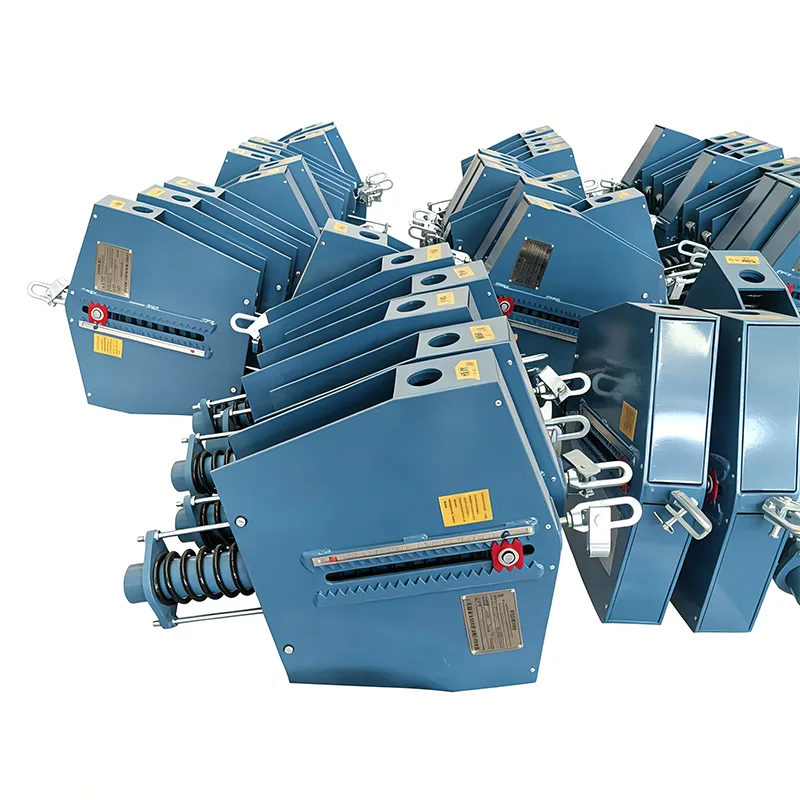

Buxar Borusu Sabit Yay Dəstəyi

Buxar boru kəmərləri istismar zamanı əhəmiyyətli istilik yerdəyişməsi yaradır və yük dəyişikliyinə çox həssasdır. Boru kəmərinin temperaturu ətraf mühitin temperaturundan iş temperaturuna yüksəldikdə, bir neçə santimetrdən on santimetrə qədər şaquli yerdəyişmə baş verəcəkdir. Ənənəvi dəstək cihazları qəbul edilərsə, yük yerdəyişmə ilə birlikdə kəskin şəkildə dəyişəcək, nəticədə boru gərginliyinin konsentrasiyası, avadanlıq birləşmələrinin zədələnməsi və hətta boruların qopması ilə nəticələnəcəkdir. Buxar Borusu Sabit Yay Dəstəyi bu cür problemləri həll etmək üçün hazırlanmış xüsusi dəstək bölməsidir. Buxar boru sistemlərinin təhlükəsiz və etibarlı işləməsini təmin edərək, bütün yerdəyişmə zamanı demək olar ki, daimi dəstəkləyici qüvvə verir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

İş prinsipi və struktur tərkibi

Moment tarazlığı prinsipi əsasında hazırlanmış Buxar Borusu Sabit Yay Dəstəyi yayların elastik qüvvəsini bağlama mexanizmi vasitəsilə sabit dayaq qüvvəsinə çevirir. Boru kəməri şaquli istiqamətdə hərəkət etdikdə, yay deformasiyası sabit çıxış qüvvəsini saxlamaq üçün əlaqə sistemi tərəfindən kompensasiya edilir, yükün dəyişmə sürəti 5% daxilində nəzarət edilir.

Standart məhsullar aşağıdakı əsas komponentlərdən ibarətdir:

▶  Yay montajı: Yüksək möhkəmlikli alaşımlı yay poladdan hazırlanmışdır və çoxsaylı istilik emal proseslərinə məruz qalmışdır.

▶  Moment tarazlığı mexanizmi: Dəqiq emal edilmiş bağlayıcı və cam yığımı.

▶  Yük tənzimləmə cihazı: Çıxış yükünün yerində dəqiq tənzimlənməsinə imkan verir.

▶  Yer dəyişdirmə göstəricisi: Boru kəmərlərinin faktiki yerdəyişməsini aydın şəkildə göstərir.

▶  Gövdə və birləşdirici birləşmələr: Korroziyaya qarşı səthi işlənmiş yüksək keyfiyyətli karbon poladdan hazırlanmışdır.

Məhsulun Texniki Spesifikasiyası

Əsas Texniki Xüsusiyyətlər

▶  Əla sabit qüvvə performansı: milli standartların tələblərini üstələyərək, tam vuruş boyunca yük dəyişmə sürəti ≤ 5%.

▶  Böyük yerdəyişmə diapazonu: Maksimum yerdəyişmə 400 mm-ə çatır, böyük diametrli yüksək temperaturlu buxar boru kəmərləri üçün mükəmməl uyğun gəlir.

▶  Hərtərəfli yük əhatəsi: 0,5kN-dən 500kN-a qədər yük reytinqlərinin tam seriyası mövcuddur.

▶  Kompakt struktur: Optimallaşdırılmış məkan dizaynını qəbul edərək, onun ümumi həcmi ənənəvi sabit yay dayaqlarından 20% kiçikdir.

▶  Asan quraşdırma: Çatdırılmadan əvvəl müəyyən edilmiş yükü əvvəlcədən təyin edin, yerində istismara vermək üçün sadəcə sadə fiksasiya tələb olunur.

▶  Yüksək təhlükəsizlik və etibarlılıq: Təsadüfi zədələrin qarşısını almaq üçün həddindən artıq yükdən qorunma və səyahət limiti cihazları ilə təchiz edilmişdir.

Dəyişən yay dayaqları ilə performansın müqayisəsi

Standart Texniki Parametrlər

Tipik Tətbiq Ssenariləri

Buxar Borusu Sabit Yay Dəstəyi əsasən böyük istilik yerdəyişməsi və yük sabitliyinə dair ciddi tələbləri olan buxar boru sistemlərinə tətbiq olunur:

▶  Magistral buxar kəmərləri və istilik elektrik stansiyalarının təkrar isitmə buxar kəmərləri

▶  Adi atom elektrik stansiyaları adasında buxar boru sistemləri

▶  Neft emalı zavodlarında yüksək temperaturlu buxar ötürücü boru kəmərləri

▶  Dəmir və polad işlərində buxar elektrik boru kəmərləri

▶  Şəhər mərkəzi istilik üçün yüksək temperaturlu isti su və buxar magistral xətləri

▶  Kimya zavodlarında buxar isitmə boru sistemləri

Yuxarıdakı tətbiqlər üçün, boru kəmərinin yerdəyişməsi 100 mm-dən çox olduqda və ya yük dəyişikliyinə ciddi nəzarət tələb olunduqda, Boru Kəməri üçün Dəyişən Yay Dəstəyi artıq əməliyyat tələblərinə cavab verə bilməz. Belə hallarda sistemin təhlükəsizliyini təmin etmək üçün daimi yay dayaqları məcburidir.

İstehsal və Keyfiyyətə Nəzarət

Yangzhou Tianshun Piping tam istehsal qurğuları və dəqiq sınaq alətləri ilə təchiz olunmuş daimi yay dayaqları istehsalında 14 illik peşəkar təcrübəyə malikdir. Biz bütün məhsulların beynəlxalq standartlara uyğun olmasını təmin etmək üçün ciddi tam dəst keyfiyyətə nəzarət sistemi tətbiq etmişik:

1. Gələn xammal yoxlaması: Bütün polad materiallar orijinal material sertifikatları ilə müşayiət olunur və spektral analiz və mexaniki xüsusiyyət testindən keçir.

2.Dəqiq emal: Yüksək ölçülü dəqiqliyə zəmanət vermək üçün əsas komponentlər CNC emal mərkəzləri tərəfindən işlənir.

3.Bahar performans testi: Hər yaz 100.000 dövr yorğunluq testlərindən və yük kalibrləməsindən keçir.

4. Ümumi performans testi: Hər bir bitmiş vahid çatdırılmadan əvvəl tam vuruşlu sabit qüvvə testindən keçir.

5.Üçüncü tərəfin yoxlanılması: SGS, BV, TUV və digər nüfuzlu üçüncü tərəf təşkilatları tərəfindən verilmiş sınaq hesabatları sorğu əsasında mövcuddur.

Keyfiyyət idarəetmə sistemimiz ISO 9001:2015 sertifikatına malikdir və bütün məhsullar CE və API daxil olmaqla beynəlxalq standartlara uyğundur.

Seçim Təlimatları və Yardımçı Xidmətlər

Boru kəməri dayaqları boru kəmərinin yerdəyişməsinə və yükün həssaslığına görə seçilməlidir: Boru kəmərinin şaquli yerdəyişməsi 100 mm-dən azdırsa və sistem yük dəyişməsinə həssas deyilsə, Boru Kəməri üçün Dəyişən Yay Dəstəyi seçin. Köçürmə 100 mm-dən çox olduqda və ya boru kəmərinin yükə həssaslığı yüksək olduqda, Sabit Yay Dəstəyi seçin.

Biz peşəkar dəstək xidmətlərinin tam spektrini təqdim edirik:

▶  Ödənişsiz boru gərginliyi analizi və asılqan və dəstək seçiminin hesablanması

▶  Qeyri-standart sabit yay dayaqlarının layihələndirilməsi və istehsalı

▶  Yerində quraşdırma təlimatı və istismara vermə xidməti

▶  12 aylıq zəmanət, zəmanət müddəti ərzində qüsurlu məhsulların pulsuz təmiri və ya dəyişdirilməsi ilə

▶  Uzunmüddətli ehtiyat hissələrinin tədarükü və davamlı texniki dəstək
