Sənaye boru kəmərləri ani şok yüklərinə müqavimət göstərərək istilik genişlənməsini təmin etməli olduqda,Tyanşuntəmin edirBoruların Bağlanması üçün Hidravlik Snubberstələb olunan iş şəraitində sistemin sabitliyini qorumağa kömək etmək üçün nəzərdə tutulmuşdur. Bu sürətə həssas cihazlar normal əməliyyat zamanı borunun tədricən hərəkətinə imkan verir və sürətli yerdəyişmə boru kəmərlərinin bütövlüyünü təhdid etdikdə dinamik məhdudiyyət təmin edir.
Hidravlik tıxanmalar elektrik stansiyalarında, neft-kimya obyektlərində, neft emalı zavodlarında və boru sistemlərinin seysmik qüvvələr, su çəkicləri, təzyiq keçidləri və avadanlıqla bağlı pozulmalarla üzləşdiyi digər sənaye qurğularında vacib dinamik məhdudlaşdırıcı qurğulardır. Ənənəvi sərt məhdudiyyətlərdən fərqli olaraq, onlar ani, yüksək sürətli yerdəyişməyə müqavimət göstərərək yavaş istilik hərəkətini təmin edirlər. Bu məqalə onların iş prinsiplərini, əsas komponentlərini, mühəndislik mülahizələrini, tətbiqləri və texniki xidmət tələblərini izah edir. O, həmçinin boru kəmərləri ilə bağlı xüsusi layihələr üçün uyğun avadanlığın necə seçiləcəyini və Tianshun-un sənaye boru kəmərləri tələblərini necə dəstəkləyə biləcəyini təsvir edir.
Hidravlik qapaqlar boru sistemlərində sürətli hərəkəti məhdudlaşdıran və aşağı sürətlərdə nisbətən qeyri-məhdud hərəkətə imkan verən xüsusi mexaniki-hidravlik cihazlardır. Onlar boruların normal iş dövrlərində genişləndiyi, büzüldüyü və ya yerdəyişdiyi, lakin gözlənilməz dinamik hadisələr zamanı nəzarətdə qalmalı olduğu qurğularda xüsusilə dəyərlidir.
Tipik bir hidravlik çəngəl silindr, porşen, porşen çubuğu, hidravlik maye, daxili axına nəzarət mexanizmi, möhürlər və son birləşmələrdən ibarətdir. Boru temperaturun dəyişməsi səbəbindən yavaş hərəkət etdikdə, hidravlik maye kalibrlənmiş keçidlərdən keçir və pistonun hərəkət etməsinə imkan verir. Hərəkət cihazın müəyyən edilmiş aktivləşdirmə sürətini aşdıqda, hidravlik müqavimət əhəmiyyətli dərəcədə artır və borunun saxlanmasına kömək edir.
Hidravlik snubbers, ümumiyyətlə, onları əvəz etmək əvəzinə, daşıyıcı dayaqlarla birlikdə işləyir. Yaylı asılqanlar, boru ayaqqabıları və digər dayaqlar borunun ağırlığını daşıyır və normal hərəkəti təmin edir, snubbers isə müəyyən edilmiş dinamik yüklərə qarşı məhdudiyyəti təmin edir.
Layihəyə aid təfərrüatlar üçün Tianshun-un Boru Kəmiyyəti üçün Hidravlik Snubbers məhsul məlumatını nəzərdən keçirin.
İş prinsipi pistonun sürəti ilə hidravlik müqavimət arasındakı əlaqəyə əsaslanır. Cihaz tədricən yerdəyişmə və qəfil hərəkətə fərqli cavab verir, boru kəmərləri sistemlərinin adi əməliyyat zamanı dinamik məhdudiyyəti itirmədən çevik qalmasına kömək edir.
Sənaye boruları iş temperaturu artdıqca və aşağı düşdükcə ölçülü dəyişikliklərə məruz qalır. Kifayət qədər yavaş hərəkət zamanı tıxac öz pistonunun məhdud müqavimətlə silindrdən keçməsinə imkan verir. Bu, termal genişlənmə və büzülmənin lazımsız məhdudlaşdırılmasının qarşısını almağa kömək edir.
Seysmik hadisə zamanı su çəkici, turbin səfəri və ya oxşar keçid zamanı boru sürəti sürətlə yüksələ bilər. Snubberin daxili hidravlik mexanizmi müəyyən edilmiş aktivləşdirmə şərtlərinə çatdıqda maye axınını məhdudlaşdırır.
Artan hidravlik müqavimət pistonun sonrakı hərəkətini əhəmiyyətli dərəcədə çətinləşdirir. Daha sonra cihaz yaranan məhdudlaşdırıcı qüvvəni montaj birləşmələri vasitəsilə dəstəkləyici struktura ötürür və boruların həddindən artıq yerdəyişməsini məhdudlaşdırmağa kömək edir.
Keçid azaldıqdan sonra mexanizm dizayndan asılı olaraq normal hərəkətə icazə verən davranışına qayıda bilər. Ölçülərin düzgün ölçülməsi, quraşdırılması və saxlanması snubberin bütün xidmət müddəti ərzində nəzərdə tutulduğu kimi cavab verməsini təmin etmək üçün vacibdir.
Düzgün təyin edilmiş hidravlik snubbers sənaye boru sistemləri üçün bir sıra mühəndislik üstünlükləri təklif edir.
Əhəmiyyətli bir məhdudiyyət ondan ibarətdir ki, hidravlik snubbers hər vibrasiya problemi üçün universal həll yolu deyil. Onların uyğunluğu hərəkət xüsusiyyətlərindən, tezlik diapazonundan, yüklənmə hallarından və boru sisteminin performans tələblərindən asılıdır. Aşağı amplitudalı, yüksək tezlikli vibrasiya fərqli və ya tamamlayıcı vibrasiyaya nəzarət yanaşması tələb edə bilər.
Qəfil yerdəyişmənin əməliyyat davamlılığına, avadanlığın bütövlüyünə və ya zavodun təhlükəsizliyinə təsir göstərə biləcəyi kritik boru kəmərləri şəbəkələri üçün hidravlik söndürmə qurğuları tez-tez nəzərə alınır.
Əsas buxar xətləri, qidalandırıcı su boruları və digər yüksək enerjili sxemlər avadanlıqların səfərləri, təzyiq keçidləri və ya seysmik hadisələr zamanı dinamik yüklərlə üzləşə bilər. Snubbers dizayn şərtləri tələb etdikdə hərəkəti məhdudlaşdırmağa kömək edir.
Nasoslara, kompressorlara, sobalara və təzyiq avadanlığına qoşulan texnoloji boru kəmərləri iş şəraitində sürətli dəyişikliklərə məruz qala bilər. Düzgün hazırlanmış məhdudiyyətlər keçici yükləri idarə etməyə və həssas əlaqələri qorumağa kömək edə bilər.
Təhlükəsizliyə aid boru kəmərləri sistemləri diqqətlə sənədləşdirilmiş məhdudlaşdırıcı performans, ətraf mühitin keyfiyyəti və seysmik qiymətləndirmə tələb edə bilər. Seçim yalnız ümumi məhsul təsvirlərinə əsaslanmaqdansa, müvafiq layihə kodlarına və ixtisas tələblərinə əməl etməlidir.
Qaz emalı, mayeləşdirilmiş təbii qaz qurğuları və yüksək təzyiqli ötürmə xətləri müəyyən dinamik hadisələrə nəzarət edərkən əməliyyat hərəkətini təmin etmək üçün xüsusi dəstək tədbirləri tələb edə bilər.
Metal körüklərin genişləndirici birləşmələri və oxşar komponentlər həddindən artıq yerdəyişmə və ya xarici yüklənməyə həssas ola bilər. Düzgün yerləşdirilmiş tıxaclar, müəyyən keçid şəraiti zamanı hərəkəti məhdudlaşdırmağa kömək edə bilər, bir şərtlə ki, tam məhdudlaşdırıcı qurğu birləşmə və boru kəmərləri yükləri üçün nəzərdə tutulmuşdur.
Hidravlik snubber performansı bir-biri ilə əlaqəli bir neçə dizayn parametrlərindən asılıdır. Aşağıdakı cədvəl Tianshun-un məhsul məlumatında dərc edilmiş təmsilçi dəyərləri ümumiləşdirir. Xüsusi model və layihə üçün faktiki tələblər təsdiqlənməlidir.
| Parametr | Nümayəndə Aralığı və ya Seçim | Mühəndislik Baxışı |
|---|---|---|
| Yük tutumu | Təxminən 5 kN-dən 500 kN-ə qədər və daha çox fərdiləşdirilmiş vahidlər üçün | Hesablanmış məhdudlaşdırıcı qüvvələrə və müəyyən edilmiş yük hallarına uyğun olmalıdır. |
| Standart vuruş | 100, 150, 200, 300 və 500 mm | Gözlənilən termal yerdəyişmə və quraşdırma toleranslarını əhatə etməlidir. |
| Aktivləşdirmə sürəti | Tipik olaraq 5–50 mm/s, spesifikasiyaya uyğundur | Boruların normal hərəkətini məhdudlaşdırma tələb edən dinamik şəraitdən fərqləndirməlidir. |
| Standart iş temperaturu | Təxminən -40°C ilə +120°C arasında | Faktiki xidmət temperaturlarında mayenin, möhürlərin və materialın uyğunluğunu yoxlayın. |
| Silindr materialı | Karbon polad və ya alaşımlı polad seçimləri | Seçim yüklərdən, ətraf mühitdən və layihənin spesifikasiyalarından asılıdır. |

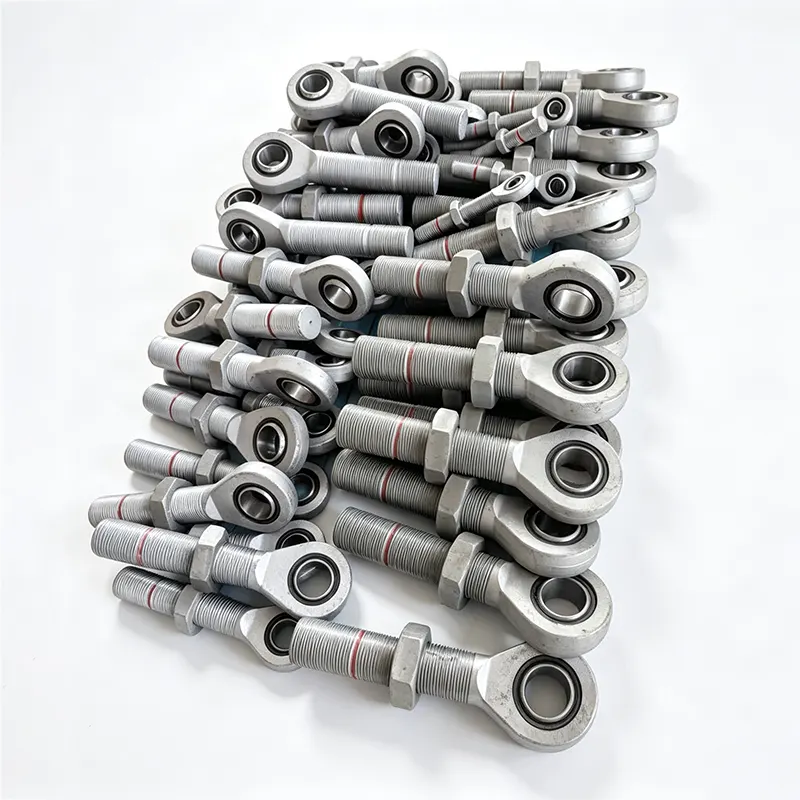

| Bağlantıları bitirin | Çubuq göz, çəngəl, top birləşmə və yivli seçimlər | Struktur əlavəyə və icazə verilən hərəkət istiqamətinə uyğun olmalıdır. |
| Test | Göstərildiyi kimi funksional, təzyiq və sızma testi | Qəbul etməzdən əvvəl yoxlama qeydlərini və tələb olunan sənədləri təsdiqləyin. |
Bu qiymətlər göstərici məhsul məlumatıdır, təsdiq edilmiş məlumat cədvəlini və ya layihəyə aid hesablamanı əvəz etmir. Nüvə, yüksək temperatur və ya digər kritik xidmətlər üçün müvafiq ixtisas tələblərini birbaşa istehsalçı ilə təsdiqləyin.
Hidravlik tıxacın seçilməsi boru kəmərlərinin gərginliyinin təhlili, dəstək dizaynı, avadanlıq interfeysləri və sahə şəraiti arasında koordinasiya tələb edir. Təkcə borunun nominal diametrinə görə satınalma kifayət deyil.
Məhdudlaşdırmanın seysmik yüklənməyə, su çəkicinə, təhlükəsizlik klapanının boşalmasına, avadanlıqların işə düşməsinə, küləyin yaratdığı hərəkətə və ya başqa bir keçidə aid olub-olmadığını müəyyənləşdirin. İdarəedici yük işi tələb olunan məhdudlaşdırma performansını müəyyən edir.
Gərginlik və sıxılmada tələb olunan qüvvələri müəyyən etmək üçün təsdiqlənmiş boru kəmərlərinin gərginlik analizindən istifadə edin. Tam yük yolunun bir hissəsi kimi tıxanma dərəcəsini, bərkidilmə gücünü, konstruktiv poladı, qaynaqları və birləşdirilmiş boru komponentlərini yoxlayın.
Müvafiq iş şəraitində gözlənilən istidən soyuğa termal səyahəti, quraşdırma mövqeyini və mümkün yerdəyişməni təyin edin. Adekvat vuruş arzuolunmaz səyahət sonunda təmasın və boruların normal hərəkətinə müdaxilənin qarşısını almağa kömək edir.
Aktivləşdirmə sürəti normal hərəkətin gözlənilən diapazonuna və məhdudlaşdırma tələb edən dinamik hadisələrə uyğun olmalıdır. Yanlış kalibrləmə adi əməliyyat zamanı arzuolunmaz müqavimətə və ya keçid zamanı qeyri-adekvat reaksiyaya səbəb ola bilər.
Ətraf mühit və boru temperaturu, korroziyaya məruz qalma, rütubət, maye uyğunluğu və hər hansı xüsusi ekoloji tələbləri nəzərdən keçirin. İxtisaslaşdırılmış tətbiqlər üçün təkmilləşdirilmiş materiallar, möhürlər, qoruyucu örtüklər və ya ixtisas testi tələb oluna bilər.
İdarəedici dizayn kodlarını və layihə spesifikasiyalarını müəyyən edin. Tətbiqdən asılı olaraq, bunlara ASME B31.1, ASME B31.3, MSS standartlarının və ya nüvə xidməti spesifikasiyalarının müvafiq tələbləri daxil ola bilər. Məsul mühəndislə dəqiq nəşrləri, tətbiq oluna biləcəyini və tələb olunan ixtisas həcmini təsdiqləyin.
Əlavə dəstək avadanlığı haqqında əlavə məlumat üçün Tianshun-un daimi yay dayaqlarını araşdırın və seçilmiş komponentlərin əlaqələndirilmiş boru kəməri dəstəyi sistemində necə birlikdə işləyə biləcəyini nəzərdən keçirin.
Düzgün seçilmiş hidravlik çəngəl səhv quraşdırılıbsa və ya lazımi səviyyədə saxlanmayıbsa, hətta pis işləyə bilər. Quraşdırma və yoxlama istehsalçının təlimatlarına və təsdiq edilmiş layihə sənədlərinə uyğun olmalıdır.
Yoxlama zamanı hidravlik mayenin sızması, korroziya, porşen çubuqunun zədələnməsi, boş birləşmələr, zədələnmiş möhürlər, anormal yerdəyişmə və mexaniki müdaxilənin sübutu nəzərə alınmalıdır. Hər hansı qeyri-adi vəziyyət istehsalçının xidmət təlimatlarına uyğun olaraq qiymətləndirilməlidir.
Yoxlama intervalları və əsaslı təmir cədvəlləri avadanlığın təlimatını, iş mühitini, hadisələrin tarixini və layihə tələblərini əks etdirməlidir. Tianshun-un nəşr edilmiş təlimatı təxminən üç ildən beş ilədək fasilələrlə yoxlamaları və normal xidmət şəraitində təxminən on il ərzində mümkün əsaslı təmiri göstərir; bunlar universal tələblərdən daha çox ümumi rəhbər kimi qəbul edilməlidir. Təhlükəsizlik baxımından kritik tətbiqlər fərqli cədvəl tələb edə bilər.
Əhəmiyyətli seysmik hadisədən və ya layihəyə əsaslanan digər keçiddən sonra, təsirə məruz qalan avadanlığı xidmətə qaytarmazdan əvvəl məhdudiyyət sistemini müvafiq sahədəki prosedurlara uyğun olaraq yoxlayın.
Onların əsas məqsədi müəyyən dinamik hadisələrin yaratdığı sürətli yerdəyişməni məhdudlaşdırmaqla, normal iş şəraitində boruların yavaş hərəkətinə imkan verməkdir. Bu, boru kəmərlərinə, əlaqəli avadanlıqlara və dəstəkləyici strukturlara ötürülən yükləri idarə etməyə kömək edir.
Yaylı asılqan, istilik hərəkətini təmin edərkən boru çəkisini dəstəkləyir. Hidravlik tıxac ilk növbədə dinamik məhdudiyyəti təmin edir və ümumiyyətlə dəstəyin yükdaşıma funksiyasını əvəz etmir. Hər ikisi eyni boru sistemində müxtəlif mühəndislik məqsədləri üçün istifadə oluna bilər.
Təsdiq edilmiş boru kəmərlərinin gərginlik təhlili ilə başlayın və idarə olunan dinamik yük hallarını müəyyənləşdirin. Seçim zamanı məhdudlaşdırıcı qüvvələr, gərginlik və sıxılma qabiliyyəti, vuruş, montaj yükləri və tam əlavə sisteminin möhkəmliyi nəzərə alınmalıdır.
Bir çox hidravlik snubbers üfüqi, şaquli və ya meylli quraşdırmanı dəstəkləyir, lakin icazə verilən istiqamət dizayndan asılıdır. Quraşdırmadan əvvəl istehsalçının təlimatlarını, montaj konfiqurasiyasını və layihəyə aid hər hansı məhdudiyyətləri təsdiqləyin.
Bəli. Təftiş sızma, korroziya, çubuq vəziyyəti, birləşmələr və müvafiq olaraq funksional performansı əhatə etməlidir. Yoxlama və əsaslı təmir cədvəli istehsalçının təlimatlarına və quraşdırmanın istismar tələblərinə uyğun olmalıdır.
Xeyr. Onlar ilk növbədə sürətli hərəkəti və müəyyən keçici yükləri məhdudlaşdırmaq üçün nəzərdə tutulub. Davamlı aşağı amplitudalı, yüksək tezlikli vibrasiya əlavə təhlil və digər vibrasiyaya nəzarət tədbirləri tələb edə bilər.
Tələb olunan yük tutumu, vuruş, əməliyyat və ətraf mühit temperaturları, aktivləşdirmə sürəti, montaj oriyentasiyası, son birləşmələr, boru gərginliyi və ya dəstək təsvirləri, ətraf mühit şəraiti və müvafiq layihə standartlarını təmin edin. Bu detallar istehsalçıya uyğun konfiqurasiyanı qiymətləndirməyə kömək edir.
Boruların bərkidilməsi üçün hidravlik tıxaclar ani dinamik qüvvələrə müqavimət göstərərək adi istilik hərəkətini təmin etməli olan sənaye boru kəmərləri sistemlərində mühüm rol oynayır. Düzgün seçim hesablanmış yüklərdən, vuruş tələblərindən, aktivləşdirmə xüsusiyyətlərindən, quraşdırma detallarından, material uyğunluğundan və tətbiq olunan dizayn və ixtisas standartlarından asılıdır. Snubberlərin uyğun boru dayaqları və genişləndirici komponentlərlə inteqrasiyası hər bir hərəkət problemini həll etmək üçün tək bir cihaza etibar etməkdənsə, koordinasiya edilmiş mühafizə sistemi yaratmağa kömək edir.
Tyanşun hidravlik snubber həlləri və müvafiq boru kəməri dəstək məhsulları ilə sənaye boru kəmərləri layihələrini dəstəkləyir. Əgər siz yeni quraşdırma, mövcud təhlükəsizlik sistemini təkmilləşdirməyi və ya tələbkar iş şəraiti üçün fərdiləşdirilmiş avadanlıq əldə etməyi planlaşdırırsınızsa, texniki tələblərinizi hazırlayın vəbizimlə əlaqə saxlayınuyğun konfiqurasiyaları, mühəndislik mülahizələrini və layihəyə aid təklif variantlarını müzakirə etmək.
