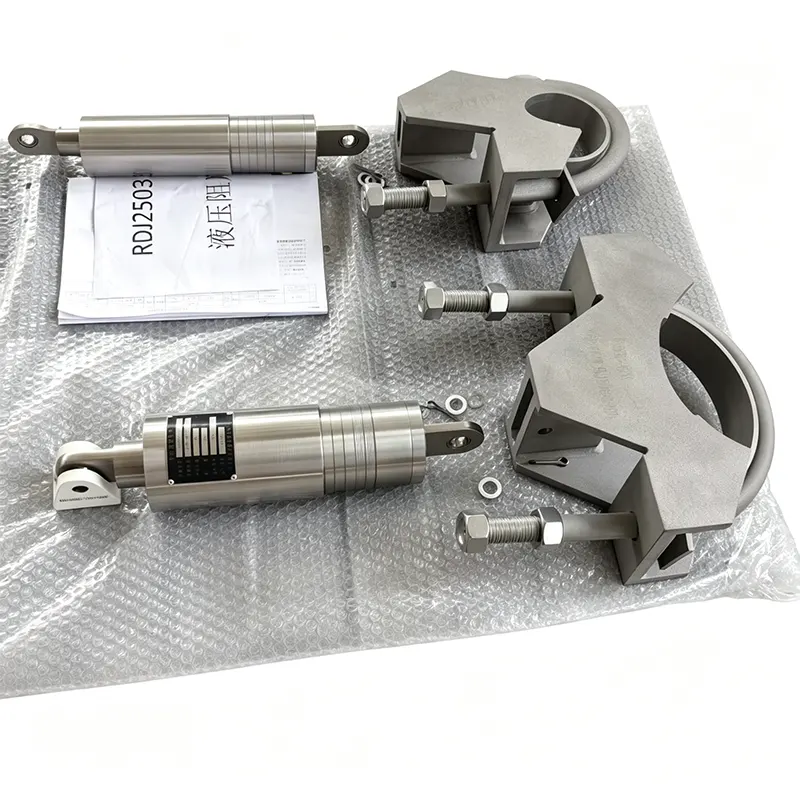

Boruların bərkidilməsi üçün hidravlik qapaqlar

Yangzhou Tianshun 2012-ci ildən enerji istehsalı, neft-kimya və nüvə obyektlərini hidravlik söndürmə cihazları ilə təmin edir. YZN seriyalı snubbers 45-dən çox ölkədə fəaliyyət göstərir, 35.000 m²-lik zavod, 100-dən çox ixtisaslı işçi heyəti və ISO 90101-ə uyğun sertifikatlaşdırılmış keyfiyyət sistemidir.

Hidravlik qoruyucu boru kəmərlərini necə qoruyur

Hidravlik snubber sürətə həssas məhdudlaşdırıcıdır. Normal iş şəraitində istilik genişlənməsi və büzülməsi borunun yavaş hərəkət etməsinə səbəb olur. Boruların Dayandırılması üçün Hidravlik Snubbers bu hərəkəti praktiki olaraq heç bir müqavimət göstərmədən izləyir və sərbəst sürüşən dayaq kimi fəaliyyət göstərir. Boru qəfil sürətlənməyə məruz qaldıqda - su çəkicindən, təhlükəsizlik klapanının boşaldılmasından, seysmik fəaliyyətdən və ya nasosun işə düşməsindən - daxili klapan saniyənin bir hissəsi ərzində bağlanır. Bu anda tıxac demək olar ki, sərt dayağa çevrilir, dinamik yükü bina strukturuna və ya lövbər nöqtəsinə ötürür və əks halda zərbəyə, həddindən artıq gərginliyə və ya yorğunluğa səbəb ola biləcək boru yerdəyişməsinin qarşısını alır.

Kritik fərq sürət həddidir. Yavaş hərəkətlər məhdudiyyətsiz keçir. Sürətli hərəkətlər bloklanır. Bu, boru kəməri sisteminə davamlı istilik dövrləri üçün çevikliyini saxlamağa imkan verir, eyni zamanda yalnız lazım olduqda ani məhdudiyyət alır.

YZN seriyasının dizaynı və xüsusiyyətləri

Görünən mövqe göstəricisi

Snubber gövdəsindəki aydın mexaniki göstərici hər iki istiqamətdə mövcud vuruş diapazonunu göstərir. Texniki xidmət qrupları cihazı ayırmadan bir baxışda cihazın dizayn səfərində işlədiyini və ya tənzimləmə tələb etdiyini yoxlaya bilər.

Kompakt və simmetrik tikinti

Simmetrik düzülmə quraşdırma oriyentasiyasını asanlaşdırır və yanlış montaj ehtimalını azaldır. Onun yığcam zərfi daha böyük yay və ya sərt dayaqların yerləşdirilə bilməyəcəyi sıx boru rəflərinə və tıxaclı ərazilərə uyğun gəlir.

Aşağı sürtünmə və qısa kilidləmə müddəti

Daxili sürtünmə dəqiq emal və möhür seçimi ilə minimuma endirilir. Dinamik cavab müddəti, sürətli hərəkətin başlanğıcından tam kilidlənməyə qədər olan interval son dərəcə qısadır. Bu, turbin birləşmələri və təzyiqli gəmi ucluqları kimi həssas avadanlığın qorunması üçün mühüm əhəmiyyət kəsb edən tıxac işə düşməzdən əvvəl borunun cüzi yerdəyişmə ilə üzləşməsini təmin edir.

Yüksək kilidləmə qabiliyyəti

Kilidləndikdə, Boruların Dayandırılması üçün Hidravlik Snubbers əhəmiyyətli dartılma və sıxılma yüklərinə yıxılmadan davam edə bilər. Dinamik reaksiya zamanı yaranan sönümləmə qüvvəsi sürət girişinə mütənasibdir və boru gərginliyinin təhlili tələblərinə uyğun olaraq tələb olunan dizayn yükünə qədər təyin edilə bilər.

Möhür və media uyğunluğu

Möhürlər hidravlik maye ilə və xarici zavod mühiti ilə uzunmüddətli uyğunluq üçün seçilir. Maye mühit, adətən yüksək dayanıqlı silikon yağı, işləmə temperaturu diapazonunda ardıcıl özlülüyü saxlayır. Sızdırmazlıq materialları köhnəlməyə və sızmağa qarşı dayanır, uzun müddət baxım tələb olunmayan xidmət müddətinə kömək edir.

Texniki əhatə dairəsi

Bütün dəyərlər xüsusi boru kəməri yükü vəziyyətinə və layihə tələblərinə uyğunlaşdırılıb. Qeyri-standart vuruşlar, yük dərəcələri və əlaqə növləri müştəri təsvirlərinə qarşı hazırlanır.

Keyfiyyətə nəzarət və sınaq

Hər bir YZN hidravlik snubber göndərilməzdən əvvəl funksional qəbul testindən keçir. Xüsusi sınaq dəzgahı sərbəst hərəkəti yoxlamaq üçün yavaş velosiped sürməyi tətbiq edir, sonra kilidləməni təsdiqləmək və nəticədə yük tutumunu ölçmək üçün sürətli yerdəyişməni simulyasiya edir. Təzyiq sərhədi yoxlanılır və vuruş göstəricisinin işləməsi təsdiqlənir. Test qeydləri saxlanılır və göndərmə ilə birlikdə verilə bilər.

Təzyiq ehtiva edən hissələr və hidravlik maye üçün materialın izlənməsi təmin edilir. Nüvə tətbiqlərində, ASME Qazan və Təzyiqli Gəmi Kodu Bölməsi III-ün müvafiq bölmələrinə və müştəriyə xas əlavə tələblərə uyğunluq daxil olmaqla, tələb olunan keyfiyyət təminatı proqramları tətbiq edilir. Bizim ISO 9001 sertifikatlı sistemimiz xammalın qəbulundan yekun yoxlamaya qədər bütün prosedurları tənzimləyir.

Sifarişlərimizin 70%-dən çoxu çoxsaylı layihələr üzrə snubbersimizin ardıcıl performansına güvənən uzunmüddətli təkrar müştərilərdən gəlir.

Boruların bağlanması üçün hidravlik tıxacların istifadə edildiyi yerlərdə

YZN seriyası kritik boru kəmərləri sistemlərində quraşdırılır, burada istilik çevikliyi və ani dinamik məhdudiyyətin kombinasiyası müzakirə edilə bilməz.

Atom elektrik stansiyaları

Əsas buxar, qidalanma suyu və təhlükəsizliklə bağlı boru kəmərləri. Snubbers normal iş zamanı böyük istilik hərəkətlərinə imkan verərkən, seysmik hadisələrdən və boruların dinamik təsirlərindən qoruyur. Tam material və sınaq sənədləri paketləri standartdır.

İstilik elektrik stansiyaları

Qazanların qidalandırıcı su xətləri, buxar çıxarma boruları və turbin bypass sistemləri. Snubbers klapan əməliyyatlarından keçici yükləri azaldır və borunun qamçılanmasının qarşısını alır.

Neft-kimya və neft emalı bölmələri

FCCU, islahatçılar və kompressor stansiyalarında boru kəmərlərinin işlənməsi. Snubbers istilik dövrələrinə uyğunlaşarkən iki fazalı axının yaratdığı vibrasiya və təsadüfi partlayış yüklərini idarə edir.

Polad dəyirmanları və sənaye qaz sistemləri

İsti partlayış sobaları və oksigen boru kəmərləri sürətli termal keçidlər və vibrasiya yaşayır. Hidravlik snubbers istilik artımını məhdudlaşdırmadan boruların düzülməsini təmin edir.

Nasos və kompressor stansiyaları

Boşaltma xətləri pulsasiyaya və ya su çəkicinə məruz qalır. Snubbers sürətə həssas məhdudiyyətlər kimi çıxış edərək flanşlar və dayaqlar üzərində gərginliyin qarşısını alır.

Tez-tez verilən suallar

Hidravlik dayaq sərt dayaqdan və ya yay dəstəyindən nə ilə fərqlənir?

Sərt dayaq borunu yerində bağlayır və bütün istilik hərəkətinin qarşısını alır, bu da boru kəmərlərində və qoşulmuş avadanlıqda həddindən artıq gərginliyə səbəb ola bilər. Yay dəstəyi cazibə yüklərini daşıyır, lakin dinamik qüvvələri saxlamır. Hidravlik snubber hər iki ehtiyacı təmin edir: o, sərbəst şəkildə yavaş istilik genişlənməsinə və daralmasına imkan verir, sonra boru sürəti əvvəlcədən təyin edilmiş həddi aşdıqda millisaniyələrdə kilidlənir. Bu, termal çevikliyə xələl gətirmədən, dəqiq olaraq tələb olunduqda dinamik məhdudiyyəti təmin edir.

Kilidləmə sürəti parametrini nə müəyyənləşdirir və onu tənzimləmək olar?

Kilidləmə sürəti həddi borunun maksimum gözlənilən istilik genişlənməsi sürətinə və su çəkici və ya seysmik zərbə kimi dinamik hadisə nəticəsində yarana biləcək minimum sürətə uyğun olaraq təyin edilir. Mühəndislərimiz normal əməliyyat zamanı snubberi sərbəst saxlayan, lakin keçid zamanı tam məhdudiyyəti təmin edən dəyər təyin etmək üçün layihə borusunun gərginlik analizini nəzərdən keçirirlər. Həddi zavodda quraşdırılıb və test stendində funksional olaraq yoxlanılıb; iş şəraiti dəyişərsə, parametr bizim obyektdə yenidən kalibrlənə bilər.

Hidravlik snubber xidmət müddəti ərzində hansı texniki xidmətə ehtiyac duyur?

Bölmənin yavaş yerdəyişmə altında hələ də müqavimətsiz hərəkət etdiyini və sürətli hərəkətdə düzgün kilidləndiyini təsdiqləmək üçün dövri funksional sınaqdan keçməyi tövsiyə edirik. Elektrik və texnoloji stansiyalarda bu yoxlama adətən hər 3-5 ildən bir və ya zavodun texniki xidmət proqramına uyğun olaraq həyata keçirilir. Sızdırmazlıq sahəsinin və vuruş göstəricisinin vizual təftişi sadədir. Bölmənin təmirə ehtiyacı olarsa, biz mayenin dəyişdirilməsi, möhürün dəyişdirilməsi və yenidən sertifikatlaşdırma daxil olmaqla zavod xidməti təklif edirik.

YZN snubbers açıq quraşdırma və ya aşındırıcı bitki mühitlərinə tab gətirə bilərmi?

Bəli. Standart silindr əksər açıq sənaye parametrləri üçün uyğun olan korroziyaya davamlı örtük alır. Sahil, dəniz və ya kimyəvi cəhətdən aqressiv atmosferlər üçün biz silindri paslanmayan poladdan təchiz edə bilərik və xüsusi olaraq bu şərtlər üçün porşen çubuğu örtükləri və möhürləyici materialları seçə bilərik. Sahə mühiti və temperatur diapazonu əsasında material seçimi ilə bağlı məsləhət verməkdən məmnunuq.

Nüvə və ya təhlükəsizlik baxımından kritik tətbiqlər üçün hansı sənədlər təqdim olunur?

Biz təzyiq saxlayan komponentlər, sertifikatlaşdırılmış dəyirman sınaq hesabatları, hidravlik maye sertifikatı, funksional sınaq qeydləri və müvafiq kodlara uyğunluq bəyannaməsi üçün tam material izlənilməsi təmin edirik. Layihə tələb etdikdə, sənədlər ASME Bölməsi III və ya digər nüvə standartlarına cavab verir. Keyfiyyət sistemimiz mütəmadi olaraq yoxlanılır və biz əlavə müştəri auditləri və sənədləşdirmə tələblərini yerinə yetirə bilərik.

Mühəndislik dəstəyi və xidməti

Boru möhürləyici tətbiqi üçün düzgün tıxacın seçilməsi yük məlumatlarını, gözlənilən istilik hərəkətini və kilidləmə sürəti həddini əhatə edir. Mühəndislərimiz müvafiq ölçü və parametrləri təsdiqləmək üçün boru gərginliyi hesabatlarınızla işləyirlər. Xüsusi hesab menecerləri 24 saat ərzində sorğulara cavab verir və gecikmədən texniki tövsiyələr verir.

Xüsusi konfiqurasiyalar - qeyri-standart vuruş, aşındırıcı atmosferlər üçün xüsusi materiallar və ya nüvə sinfi sənədləri - istisnalar deyil, müntəzəm sifarişlər kimi idarə olunur. Çatdırılmadan sonra biz quraşdırma təlimatı və texniki xidmət üzrə məsləhətlər, o cümlədən xidmət müddəti ərzində davamlı etibarlılığı təmin etmək üçün dövri funksional sınaq üçün tövsiyələr təqdim edirik.
