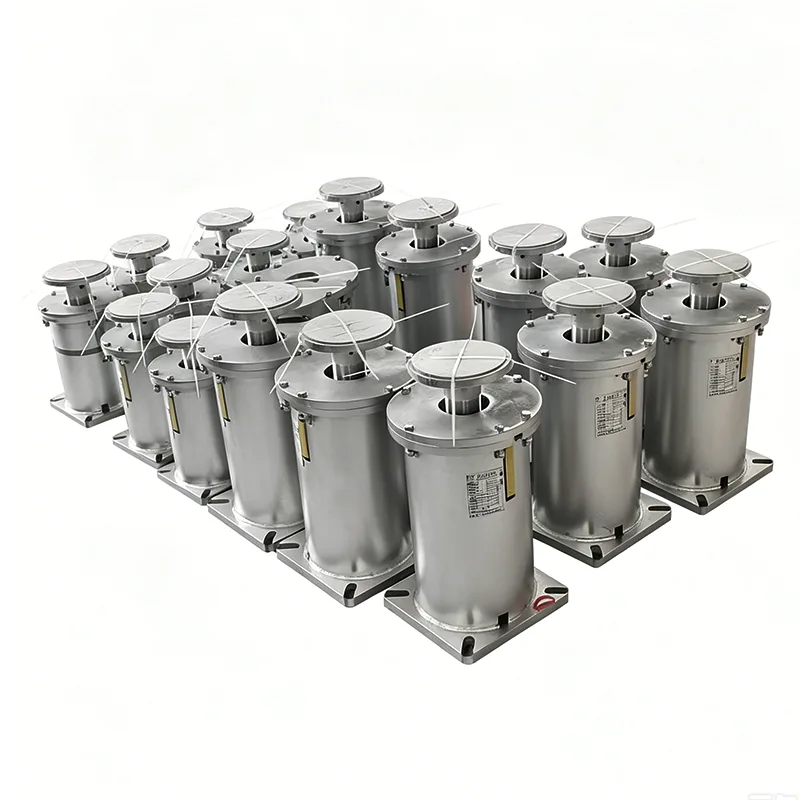

Tip F yaylı asılqan

Tip F yay askısı Yangzhou Tianshun Boru Kəməri tərəfindən 14 illik sənaye təcrübəsinə əsaslanaraq hazırlanmış standart asma yay dəstəyidir və o, eyni zamanda qlobal sənaye boru kəməri sahəsində ən çox istifadə edilən yay asma modellərindən biridir. 2012-ci ildə istehsala başladığı gündən bəri biz 2 milyondan çox F Tipi Yay Askıları istehsal etmişik, 45 ölkə və bölgəyə ixrac etmişik və dünya üzrə 300-dən çox irimiqyaslı sənaye layihələrinə xidmət etmişik. Bu model beynəlxalq səviyyədə qəbul edilmiş standartlara tam uyğun olaraq hazırlanmışdır və əsas qlobal istehsalçıların eyni model məhsulları ilə 100% dəyişdirilə bilir.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yükün kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Dizayn əsasları və tətbiq olunan standartlar

Tip F yaylı asılqan qlobal universallığını və uyğunluğunu təmin etmək üçün ciddi şəkildə aşağıdakı beynəlxalq standartlara uyğun olaraq hazırlanmış və istehsal edilmişdir:

▶  ANSI/HG 20644-1998 Dəyişən Yaylı Dəstəklər və Asılqanlar

▶  GB/T 17116.1-2018 Boru dayaqları və asılqanlar - 1-ci hissə: Texniki xüsusiyyətlər

▶  ASME B31.3 Boru kəməri prosesi

▶  DIN 2545 Boru Yayı Askıları

▶  API RP 551 Boru dayaqlarının və asılqanlarının layihələndirilməsi və quraşdırılması

Bütün məhsullar ISO 9001:2015 keyfiyyət idarəetmə sistemi sertifikatından keçmişdir və sorğu əsasında CE və API kimi üçüncü tərəf sertifikatlaşdırma sənədləri təqdim edilə bilər.

Struktur tərkibi və iş prinsipi

Tip F yaylı asılqan yuxarı qaldırıcı qapağın vasitəsilə bina konstruksiyasına və aşağı asma çubuğu vasitəsilə boru kəmərinə birləşdirilən yuxarı asma konstruksiya dizaynını qəbul edir. Boru kəməri şaquli istilik yerdəyişməsinə məruz qaldıqda, yay müvafiq olaraq genişlənir və büzülür, dəstəkləyici qüvvəni avtomatik tənzimləyir və gərginliyin konsentrasiyasının qarşısını almaq üçün boru kəmərinin yükünü vahid şəkildə struktura ötürür.

Standart məhsul aşağıdakı komponentlərdən ibarətdir:

▶  Üst korpus: Q345B polad lövhəsindən möhürlənmişdir

▶  Silindrik spiral yay: 60Si2MnA alaşımlı yay poladdan istehsal edilmişdir

▶  Yük göstərici lövhəsi: Yük və yerdəyişmə şkalaları ilə aydın şəkildə qeyd olunub

▶  Tənzimləmə Vint Çubuğu: Yerdə yük tənzimlənməsi üçün M16-M36 spesifikasiyalarında mövcuddur

▶  Yuxarı və Aşağı Qoşulma Qapaqları: Daha yüksək möhkəmlik üçün döymə prosesi ilə hazırlanır

▶  Kıfıllı qoz-fındıq: Boşalmaya qarşı ikiqat qoz dizaynı

Tam seriyalı yük və yerdəyişmə xüsusiyyətləri

Əsas Performans Üstünlükləri və Ölçülən Məlumatlar

Yuxarıdakı məlumatlar şirkətin laboratoriyasının 100% tam yoxlama qeydlərindəndir. Hər bir məhsul göndərilməzdən əvvəl ciddi yük sınağından və yerdəyişmə kalibrlənməsindən keçir.

Tətbiq olunan Ssenarilər və Quraşdırma Metodları

F Tipi Yay Askı, xüsusilə aşağıdakı ssenarilər üçün əksər sənaye boru kəmərləri sistemlərinin dayandırılmış dəstəyi üçün uyğundur:

Elektrik stansiyalarında buxar-su kəməri sistemləri

Neft-kimya sənayesində texnoloji boru kəmərləri

Şəhər mərkəzi istilik boru şəbəkələri

Təbii qaz boru kəmərləri

Əczaçılıq və qida emalı boru kəmərləri

Ümumi sənaye zavodu boru kəmərləri

Bu model üçün üç quraşdırma üsulu mövcuddur:

Tək Qulaqlı Asma: Tək boru kəmərləri üçün uyğundur

İkiqat qapaqlı asma: Ağır yüklü boru kəmərləri üçün uyğundur

Paralel quraşdırma: Ultra ağır yüklü boru kəmərləri üçün uyğundur

İstehsal prosesi və keyfiyyətə nəzarət

Hər bir F Tipi Yay Askısının sabit keyfiyyətini təmin etmək üçün xammaldan hazır məhsula qədər tam prosesi izləmə sistemi qurmuşuq:

Bütün məhsullar göndərilməzdən əvvəl hərtərəfli daxili sınaqdan keçir.

Daxili sınaq daxildir: ölçülü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, MT/PT qeyri-dağıdıcı sınaq (mümkün olduqda), yay yükü sınağı (yük yerdəyişmə əyriləri ilə) və örtük qalınlığının ölçülməsi.

Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) təmin edilir.

Daxili sınaq ILAC tərəfindən akkreditə olunmuş üçüncü tərəf testi təşkil etmir. Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi ayrıca, əlavə xidmət kimi mövcuddur.

Əlavə üçüncü tərəf yoxlama xidmətləri (ayrıca qeyd olunur):

1. Material testi: kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testi.

2. Qaynaq NDT: Maqnetik Hissəcik Testi (MT), Maye Penetrant Sınaqı (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT).

3. Yükün yerdəyişməsi əyriləri daxil olmaqla, yay yükünün performans testi.

4. İsti daldırma sinkləmə/epoksi örtük korroziyadan qorunma yoxlaması.

5. Şahid edilmiş sınaq, fabrik nəzarəti və Göndərmə öncəsi Təftiş (PSI).

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir. Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik; biz həmçinin üçüncü tərəfin SGS sınaqlarını və şahidi yoxlamaları asanlaşdırır və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Köməkçi Xidmətlər və Çatdırılma Zəmanəti

▶  Sürətli Çatdırılma: Standart modellər anbardadır və 72 saat ərzində göndərilə bilər.

▶  Seçim Dəstəyi: Pulsuz boru kəməri gərginliyi təhlili və dəstək/asma seçiminin hesablanması təmin edilir.

▶  Fərdiləşdirmə Xidməti: Bağlantı ölçüləri və səthin təmizlənməsi üsulları müştəri tələblərinə uyğun olaraq tənzimlənə bilər.

▶  Yerində Xidmət: Quraşdırma və işə salmağa rəhbərlik etmək üçün peşəkar mühəndislər göndərilir.

▶  Zəmanət Xidməti: Zəmanət müddəti ərzində qüsurlu məhsulların pulsuz təmiri və ya dəyişdirilməsi ilə 12 aylıq zəmanət müddəti.

Tip F yay askısı haqqında daha çox texniki məlumat və ya qiymət təklifi əldə etmək üçün satış komandamızla əlaqə saxlayın.

Tez-tez verilən suallar (FAQ)

S: Tip F yaylı asılqan digər istehsalçıların eyni model məhsulları ilə dəyişdirilə bilərmi?

A: Bəli. Məhsullarımız ciddi şəkildə beynəlxalq standartlara uyğun dizayn və istehsal olunur. Quraşdırma ölçüləri və performans parametrləri əsas qlobal istehsalçıların eyni model məhsulları ilə tamamilə uyğundur və istifadə üçün birbaşa dəyişdirilə bilər.

S: Bu məhsulun maksimum işləmə temperaturu nədir?

A: Standart məhsulların işləmə temperaturu diapazonu -20 ℃ ilə + 450 ℃ arasındadır. 450℃-dən çox yüksək temperatur şəraiti üçün yüksək temperatura davamlı yay poladdan istifadə edərək xüsusi modellər təqdim edə bilərik.

S: Siz isti daldırma sinklənmiş səth müalicəsini təmin edə bilərsinizmi?

A: Bəli. Standart boya örtüyünə əlavə olaraq, müxtəlif korroziyalı mühitlərə uyğunlaşmaq üçün isti daldırma sinkləmə və toz örtük kimi müxtəlif səth müalicəsi üsullarını da təqdim edirik.
