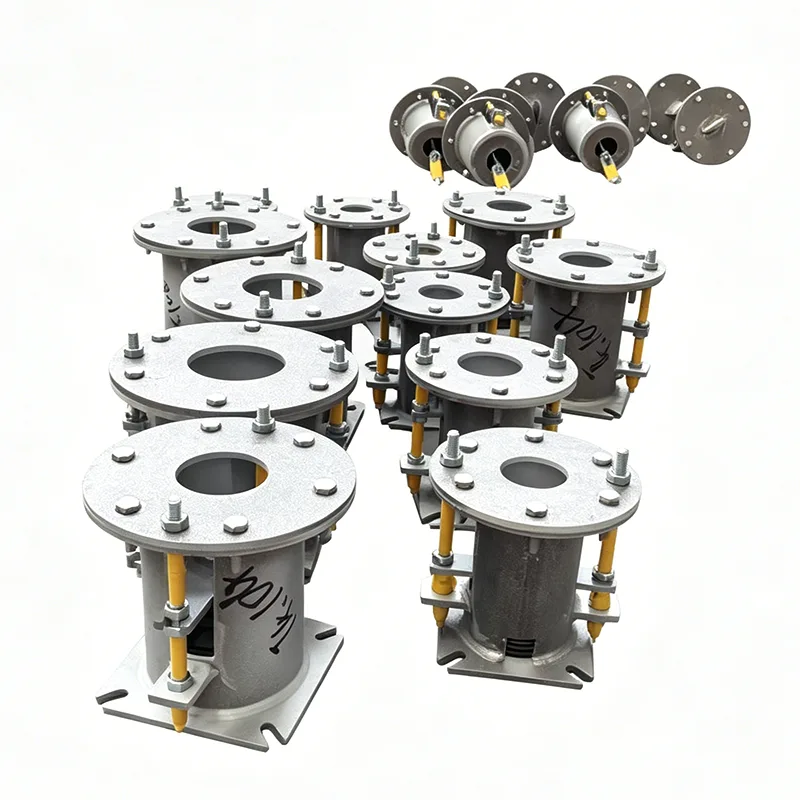

Elektrik Stansiyasının Yay Dəstəyi

Elektrik stansiyalarında, magistral buxar boru kəmərlərində, yüksək temperaturlu yenidən qızdırılan buxar boru kəmərlərində və digər oxşar sistemlərdə davamlı olaraq yüksək temperatur və yüksək təzyiq şəraitində mühiti nəql edir, eyni zamanda bir neçə millimetrdən on millimetrə qədər istilik genişlənməsinə məruz qalır. Sərt fiksasiya bu yerdəyişmələri qazan başlıqlarına və turbin interfeyslərinə ötürülən əlavə sıxışdırma qüvvələrinə çevirir, qaynaq birləşmələri, flanşlar və avadanlıqların korpuslarında gərginliyi artırır.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Yangzhou Tianshun Pipeline Technology Co., Ltd. tərəfindən xüsusi olaraq bu iş şəraiti üçün hazırlanmış Elektrik Stansiyasının Yay Dəstəyi elastik yükləmə vasitəsilə yerdəyişməni kompensasiya edir, boru kəmərinin gərginliyini standart icazə verilən hədlər daxilində saxlayır. Bu sənəd buxar kəməri sistemlərinin faktiki tələblərinə əsaslanaraq bu məhsulun dizayn fəlsəfəsini, əməliyyat performansını və mühəndislik dəstəyi yanaşmasını izah edir.

Buxar Boru Kəmərinin Stressinə Nəzarətdə Elastik Dayaqlara Tələblər

Buxar boru kəmərinin dizaynı ümumiyyətlə ASME B31.1 kimi kodlara əməl edir ki, bu da boru dayaqlarının/asılqanlarının istilik yerdəyişməsinə mane olmadan həm boru kəmərinin ölü çəkisini, həm də media çəkisini daşımasını tələb edir. Dəstək qüvvəsi yerdəyişmə ilə həddindən artıq dəyişirsə, yerli boru sisteminin gərginliyi icazə verilən dəyərləri keçə bilər, bu da yerində düzəlişlərə və ya hətta yenidən işləməyə məcbur edə bilər.

Bundan əlavə, turbin və qazan interfeysləri adətən qüvvələr və momentlər üçün çox ciddi icazə verilən məhdudiyyətlərə malikdir. Yanlış dəstək həlləri əsas avadanlıq interfeyslərinin xidmət müddətini əhəmiyyətli dərəcədə qısalda bilər. Bu, müəyyən edilmiş vuruşda sabit və proqnozlaşdırıla bilən dəstək qüvvələrini təmin etmək üçün dəstək/asma məhsulları tələb edir, eyni zamanda yerdəki sapmalara uyğunlaşmaq üçün kifayət qədər tənzimləmə marjası təklif edir.

Elektrik Stansiyasının Yayının Dəstəklənməsi Bu Tələbləri Necə Etdirir

Elektrik Stansiyasının Yay Dəstəkləri iki konfiqurasiyada mövcuddur: dəyişən yay və sabit qüvvəli yay, boru kəməri gərginliyinin təhlili nəticələrinə əsasən seçilir. Dəyişən yay qurğuları xətti sərtliklə yük daşıyır, sabit qüvvə vahidləri isə bütün iş vuruşu boyunca 5% daxilində dəstək qüvvəsinin dəyişmə dərəcəsini idarə etmək üçün əsas və ikincili yay mexanizmindən istifadə edərək, boru sisteminə soyuq vəziyyətdən isti vəziyyətə qədər demək olar ki, daimi dəstək verir.

Yay elementləri 60Si2Mn və 50CrVA daxil olmaqla, yüngül lehimli yay poladlarından hazırlanır. Struktur komponentləri karbon poladdan, istiliyədavamlı poladdan və ya paslanmayan poladdan hazırlana bilər. Ümumi temperaturun tətbiqi diapazonu -196°C-dən +650°C-ə qədər, aşağı temperaturda istiləşmədən tam yüklə işləməyə qədər buxar boru kəmərlərinin bütün istilik vəziyyətlərinə uyğundur.

Hər bir Elektrik Stansiyasının Yay Dəstəyi daşınmazdan əvvəl sərtlik əyrisi qeydi ilə tam vuruşlu sıxılma testindən keçir. Korpus yükdəyişmə nişanı və quraşdırma kilidləmə cihazı ilə təchiz edilmişdir. Yerində quraşdırma yalnız soyuq vəziyyətdə montaj tələb edir; sadəcə olaraq boru kəmərinin temperaturu yüksəldikdən və dayaq/asma yerində qaynaq və ya mürəkkəb tənzimləmələr olmadan işlək vəziyyətə daxil olduqdan sonra bağlama pinini çıxarın.

Yerində Quraşdırma və Uzunmüddətli Əməliyyat Performansı

Buxar boru kəmərinin quraşdırılması zamanı bünövrənin hündürlüyündə və boru hissəsinin kəsilməsində məcmu səhvlər qaçılmazdır. Elektrik Stansiyasının Yay Dəstəkləri tərəfindən təmin edilən hündürlüyün incə tənzimləmə diapazonu bu sapmaları udur və sərt bağlamanın qarşısını alır. Sabit qüvvə yaylı qurğular adətən vida və ya hidravlik köməkçi tənzimləmə mexanizmləri ilə təchiz edilir ki, bu da hətta böyük diametrli ağır boru kəmərlərində bir nəfərin işləməsini təmin edir.

Uzunmüddətli istismar zamanı, anti-relaksasiya yay dizaynı və səth müalicəsi (isti daldırma sinkləmə və ya Dacromet örtük) sabit dəstək performansını qoruyur. Bir çox xarici elektrik stansiyası layihələrində, sonrakı dəstək/asma sifarişlərinin 70%-dən çoxu mövcud müştərilərdən gəlir. Bu yüksək təkrar alış dərəcəsi məhsullarımızın uzunmüddətli performansını dolayısı ilə təsdiqləyir.

Tipik Quraşdırma Yerləri və Funksiyaları

Qazan sahəsində Elektrik Stansiyasının Yay Dəstəkləri magistral buxar kanallarının şaquli və üfüqi hissələrinə, qızdırıcının çıxış boru kəmərlərinə və yenidən qızdırılan buxar boru kəmərlərinə quraşdırılır. Onlar yuxarıya doğru istilik genişlənməsini udur, başlıq nozzle birləşmələrində həddindən artıq gərginliyin qarşısını alır.

Turbinin yaxınlığında, əsas buxar klapanlarına və idarəedici klapanlara yaxın olan yüksək temperaturlu buxar boru kəməri hissələrinin yay dayaqları/asılqanları komponent qüvvələrini və momentlərini azaldır, milin düzülməsini təmin etməyə kömək edir. Qida suyu və tənzimləyici su boru kəmərləri daha aşağı temperaturda işləsə də, onlar hələ də start-stop temperatur fərqlərini yaşayırlar. Elastik dayaqlar boru kəmərinin yamacını saxlayır və kavitasiya riskini azaldır.

Bu tətbiqlərdə dayaqlar/asılqanlar tez-tez damperlər, məhdudlaşdırıcı mötərizələr və digər komponentlərlə birləşdirilərək tam boru kəməri sisteminin çevik məhdudlaşdırıcı həllini yaradırlar.

Layihənin Texniki Dəstəyi və Məhsulun Qəbulu

Seçim mərhələsindən başlayaraq texniki komandamız boru kəmərləri sisteminin gərginliyi təhlili hesabatlarını alır, hər bir dayaq nöqtəsi üçün dizayn yükünü və yerdəyişməni hesablayır, müvafiq Elektrik Stansiyasının Yay Dəstəyi növlərini və yay sabitlərini tövsiyə edir və quraşdırma ilə bağlı ətraflı təlimat təqdim edir.

Fabrikimiz yay teli daxil olan təkrar yoxlamadan, istilik müalicəsindən sonra sərtlik sınağından hazır məhsulun sərtlik sınağına qədər tam keyfiyyətə nəzarət zəncirini saxlayır. Müvafiq proses qeydləri və material keyfiyyəti sənədləri ASME və CE kimi standartlara uyğun olaraq çatdırıla bilər. Adi nüvə enerjisi adaları və digər yüksək tələbatlı layihələr üçün əlavə dəstək funksiyası üzrə ixtisas test hesabatları və izlənilə bilən sənədlər təqdim edilə bilər.

Buxar boru kəmərinə dəstək tələbləriniz varsa, lütfən, boru kəmərlərinin sxemi və gərginlik məlumatlarını təqdim edin. Biz ümumi model siyahısı deyil, xüsusi Elektrik Stansiyasının Yay Dəstəyi konfiqurasiya həllini təqdim edəcəyik. Yangzhou Tianshun-un 14 illik boru kəmərini dəstəkləyən təcrübəsindən və dünyanın 45 ölkəsindən layihə məlumatlarından istifadə edərək, biz buxar sisteminizin təhlükəsizliyini təmin etməklə yanaşı, ümumi satınalma və quraşdırma xərclərinə nəzarət etməkdə sizə kömək edə bilərik.
