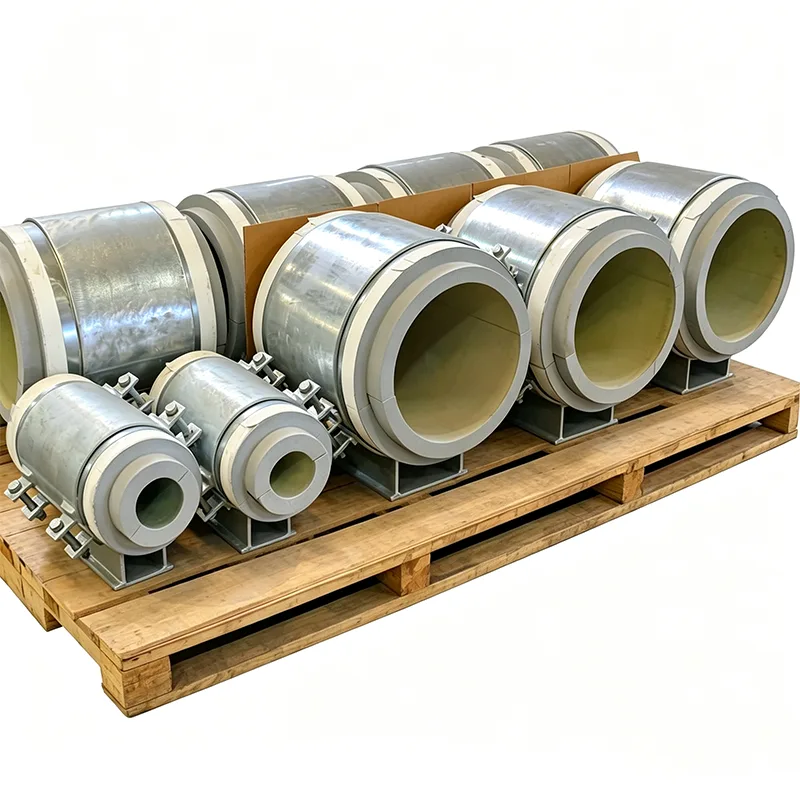

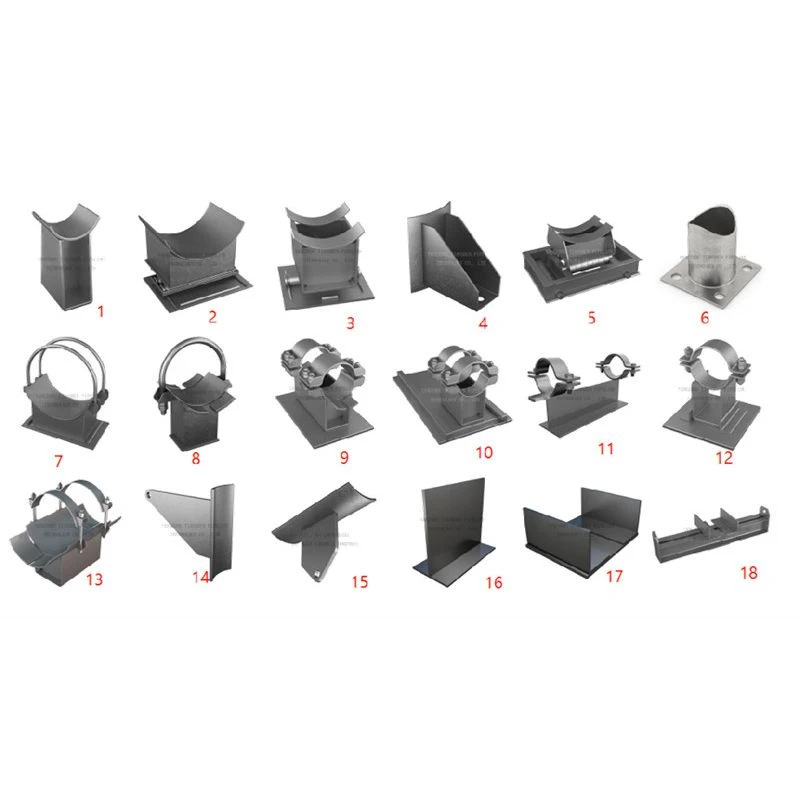

İzolyasiya edilmiş boru üçün ayaqqabı dəstəyi

İzolyasiya edilmiş bir boruda standart boru ayaqqabısı həll etdiyindən daha çox problem yarada bilər. Ayaqqabının yük yolu izolyasiyanı kəsirsə, zamanla izolyasiya əzilir. Bu əzilmiş hissə istiliyin içəriyə və ya çıxmasına imkan verir, soyuq səthlərdə kondensasiya əmələ gətirir və izolyasiya altında korroziya üçün başlanğıc nöqtəsi olur. Düzəliş çətin deyil - izolyasiya edilmiş boru üçün düzgün dizayn edilmiş ayaqqabı dəstəyi yükdaşıma funksiyasını istilik funksiyasından ayırır - lakin detalları düzgün əldə etmək üçün diqqətli mühəndislik tələb olunur.

Yangzhou Tianshun-da biz 2012-ci ildən bəri beş qitədə layihələr üçün izolyasiya edilmiş boru ayaqqabıları dizayn etmişik və istehsal etmişik. Biz onları hər vatt istilik qazancının vacib olduğu rayon soyutma şəbəkələri, çılpaq metal ayaqqabının enerji sərf edəcəyi və yanma təhlükəsi yarada biləcəyi buxar xətləri üçün, eləcə də bina dayağı üzərindəki soyuq nöqtənin zədələnməsinə səbəb ola biləcəyi LNG qurğuları üçün təchiz etmişik. Hər bir halda tələb eynidir: izolyasiyanı davamlı və buxar maneəni möhürləyərək borunun ağırlığını etibarlı şəkildə daşıyın.

İzolyasiya edilmiş boru ayaqqabısı əslində necə işləyir

Əsas ideya sadədir - boru ilə metal dayaq beşiyi arasında möhkəm, yükdaşıyan izolyasiya bloku oturur. Boru izolyasiyaya söykənir, izolyasiya ayaqqabıda oturur və metal ayaqqabı yükü struktura ötürür. Lakin bu blokun çatlamadan, yerdəyişmədən və ya izolyasiya performansını itirmədən boruların illərlə hərəkəti və istilik dövriyyəsindən sağ qalması üçün aşağıdakılar lazımdır:

Blok materialı temperatur diapazonu üçün seçilir. Təxminən -50°C-yə qədər soyudulmuş su və soyuq xidmətlər üçün biz adətən yüksək sıxlıqlı poliizosiyanurat (PIR) və ya hüceyrə şüşəsindən istifadə edirik. 400°C-ə qədər və ondan yuxarı temperaturda buxar və isti yağ xətləri üçün biz kalsium silikat və ya perlit əsaslı materiallardan istifadə edirik. Əsas xüsusiyyət dizayn temperaturunda sıxılma gücüdür - otaq temperaturunda saxlayan şey 200 ° C-də yumşalır.

İzolyasiya bloku tam şəkildə örtülmüşdür. Metal tutma halqası və ya qaynaqlı ayaqqabının yan divarı bloku hər tərəfdən əhatə edir və onun boruların yan hərəkəti və ya titrəməsi altında çıxmasına mane olur. Blok davamlı qaynaqlı bir polad əsas plitə üzərində oturur, buna görə də istilik izolyasiyasından yan keçmək üçün birbaşa metaldan boruya yol yoxdur.

Buxar maneə yolu fasiləsiz olaraq nəzərdə tutulmuşdur. Soyuq borularda rütubətin daxil olması düşməndir. Ayaqqabı dizaynının boru izolyasiyasına tətbiq olunan buxar bariyerinin davamlı olaraq ayaqqabının izolyasiya blokuna və ya onun metal gödəkçəsinə möhürlənməsinə, nəmli havanın soyuq səthə çatmasına imkan verən boşluqların olmamasına əminik.

Real Sayt Şərtlərinə Uyğun Dizayn Çevikliyi

İzolyasiya edilmiş boru ayaqqabılarına hazır məhsul kimi baxmırıq, çünki heç bir iki izolyasiya spesifikasiyası eyni deyil. Hər bir ayaqqabını uyğunlaşdırmaq üçün tikirik:

Borunuzun diametri və izolyasiya qalınlığı (istər 25 mm köpük şüşəsi, istərsə də 150 ​​mm mineral yun).

Sahədə tətbiq olunan izolyasiya sisteminin növü — biz ayaqqabının gövdəsinə sığdırmaq üçün ikinci dərəcəli izolyasiyanı əvvəlcədən kəsə və sahənin işlənməsini asanlaşdıran üzlük profilini təmin edə bilərik.

Boruların hərəkət şərtləri. Boru sürüşürsə, biz PTFE və ya qrafitlə hopdurulmuş sürüşmə boşqabını ayaqqabı bazasına birləşdirə bilərik, aşağı sürtünmə səthi izolyasiya blokunu kəsmə qüvvələrindən qoruyan paslanmayan poladdan yükdaşıyan təbəqəyə yapışdırılır.

Xarici qurğularda suyun yığılmasının qarşısını almaq üçün yanğına davamlı izolyasiya, metal hissələrdə aşınmaya qarşı örtüklər və ya drenaj delikləri kimi xüsusi tələblər.

Hər Göndərmə ilə Nə Alırsınız

Tianshun izolyasiya edilmiş boru ayaqqabısı sifarişinə müfəttişinizin tələb edəcəyi bütün sənədlər daxildir:

EN 10204 Polad komponentlər üçün Tip 3.1 sertifikatları.

Dizayn temperaturunda sıxılma gücü və istilik keçiriciliyi dəyərləri ilə izolyasiya materialının məlumat vərəqləri.

Blok qalınlığını, ayaqqabının hündürlüyünü və əsas lövhənin ölçülərini təsdiq edən ölçülü yoxlama hesabatları.

Layihə spesifikasiyası tələb edirsə, sınaq sertifikatlarını yükləyin.

Tətbiqlər

Rayon soyutma zavodlarında və məlumat mərkəzlərində soyudulmuş su və duzlu su boruları

Sənaye müəssisələrində və elektrik stansiyalarında buxar və kondensat xətləri

Soyuq ləkələrdən tamamilə qaçınmaq lazım olan LNG və kriogen maye boru kəmərləri

Soyuducu və soyuducu anbarlar

Enerji səmərəliliyi və uzunmüddətli texniki xidmət xərclərinin vacib olduğu bir boru çarxında işləyən hər hansı izolyasiya edilmiş boru

Niyə Tianshun?

Biz ümumi boru təchizat təchizatçısı deyil, ixtisaslaşmış dəstək istehsalçısıyıq. Boru kəmərlərinin siyahısını və izolyasiya spesifikasiyasını bizə göndərdiyiniz zaman mühəndis komandamız hər bir ayaqqabının yükünü yoxlayacaq, izolyasiya materialının uyğunluğunu təsdiq edəcək və standart ayaqqabı ölçülərinin mövcud struktura uyğun gəlməyəcəyi hər hansı yeri qeyd edəcək. Bu səviyyəli yoxlama, quraşdırma zamanı deyil, rəsm lövhəsində problemləri tutur. Biznesimizin 70%-dən çoxu təkrardır - ilk hidrotestdən dizayn müddətinin sonuna kimi tam gözlənilən kimi işləyən ayaqqabıların çatdırılmasının birbaşa nəticəsidir.

Tez-tez verilən suallar

S: İzolyasiya növüm və qalınlığıma tam uyğun gələ bilərsinizmi?

A: Bəli. Ayaqqabının və daşıyıcı blokun ölçüsünü heç bir güzəştə getmədən borunun diametrinə, izolyasiya materialına və müəyyən edilmiş qalınlığa uyğunlaşdırırıq.

S: İzolyasiya blokunu siz təmin edirsiniz və ya mən onu saytda quraşdırıram?

A: Ayaqqabını artıq bərkidilmiş və içərisinə daxil edilmiş yükdaşıyan izolyasiya bloku ilə təmin edirik. Ətrafdakı ikinci dərəcəli izolyasiya və üzlük adətən saytda tətbiq olunur, lakin biz izolyasiya dəstlərini də əvvəlcədən hazırlaya bilərik.

S: İstiliyin metal ayaqqabının gövdəsindən keçməsinin qarşısını necə almaq olar?

A: İzolyasiya bloku boru ilə metal baza arasında istilik fasiləsi yaradır. Ayaqqabı yan divarı boru ilə birbaşa təmasda deyil, buna görə də istilik izolyasiyasını keçmək üçün davamlı metal yol yoxdur.

S: Borularım istilik genişlənməsi səbəbindən eksenel olaraq hərəkət edərsə nə etməli?

Cavab: Ayaqqabının altına PTFE və ya qrafit sürüşmə lövhəsi əlavə edə bilərik ki, bu da izolyasiya blokunu sabit saxlayarkən borunun hərəkət etməsinə imkan verir.

S: Bu ayaqqabılar hansı standartlara uyğundur?

A: Polad istehsalı MSS SP-58 və MSS SP-69-a uyğundur. İzolyasiya materialları layihəyə xas ASTM və ya EN standartlarına uyğun təmin edilir və biz müvafiq hallarda PED altında CE işarələmə tələblərinə cavab verə bilərik.
