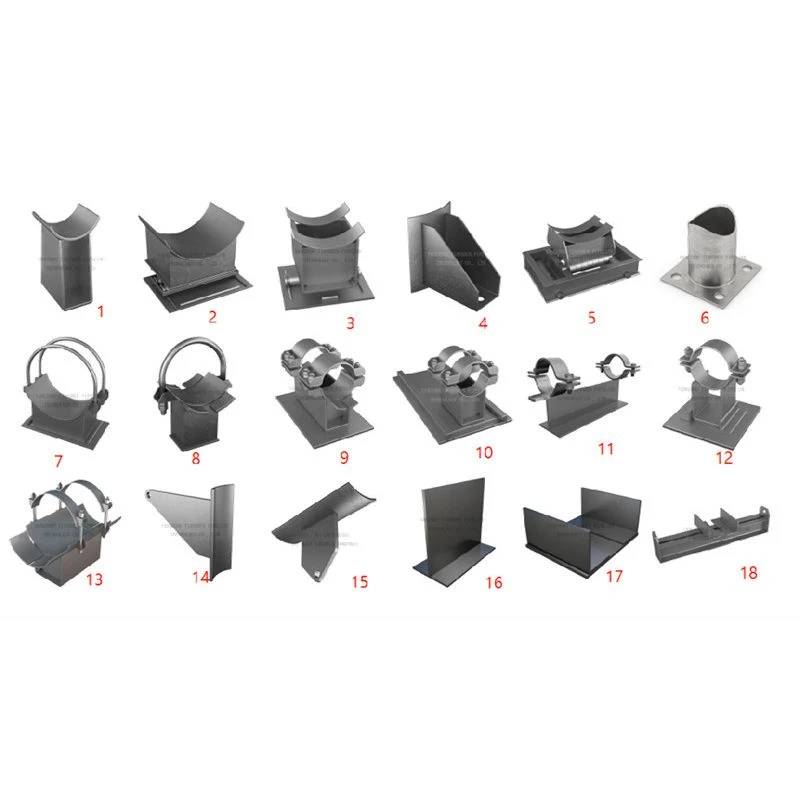

Soyuq Ayaqqabı İzolyasiyalı Boru Dəstəkləri

Boru sıfırdan aşağı temperaturda media daşıdıqda, dəstəkləyici strukturla hər bir metal-metala təmas termal qısaqapanmaya çevrilir. Soyuq poladdan aşağı hərəkət edir, dəstək şüasını soyuyur və nəmi havadan çıxarır. Nəticə, strukturun üzərindəki buz, damcı su və borunun özü hər hansı bir problem əlaməti göstərməzdən çox əvvəl dəstəyi poza bilən korroziyadır. Soyuq ayaqqabı o hadisələr zəncirini mənbədə dayandırır.

Yangzhou Tianshun-da biz 2012-ci ildən etilen terminalları, ammonyak soyuducu qurğular, soyudulmuş su şəbəkələri və LNG tankının ikincil saxlama sahələri üçün Soyuq Ayaqqabı İzolyasiyalı Boru Dəstəkləri istehsal edirik. İş prinsipi dəyişməyib: soyuq boru ilə isti polad arasına istilik davamlı, lakin struktur cəhətdən sərt blok daxil edin. Mühəndislik problemi - və beş il işləyən soyuq ayaqqabı ilə üç onillik davam edən bir ayaqqabı arasındakı fərq - bu blokun necə saxlanılması, möhürlənməsi və xüsusi soyuq xidmət şərtlərinə uyğunlaşdırılmasıdır.

Soyuq ayaqqabı termal yolu necə kəsir

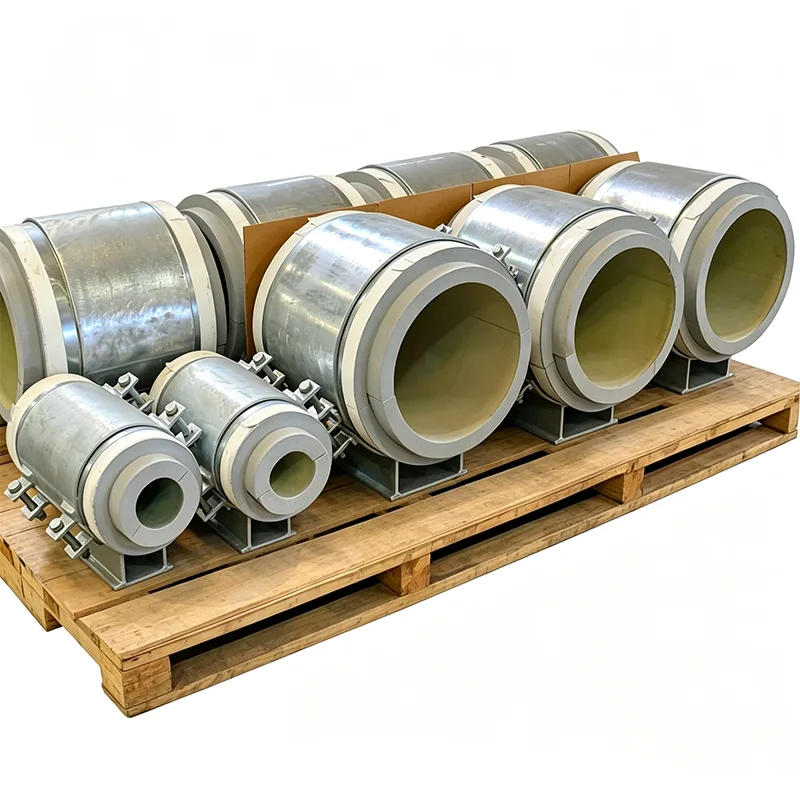

Soyuq boru konturlu metal beşiyin içərisində dayanır, lakin o, birbaşa beşiyin poladına toxunmur. Bunun əvəzinə borunun ağırlığını yüksək sıxlıqlı izolyasiya bloku daşıyır. Bu blok yalnız istilik keçiriciliyinə görə deyil, həm də ən aşağı iş temperaturunda sıxılma gücünə görə seçilir. -196°C-ə qədər olan əksər tətbiqlər üçün biz mobil şüşə və ya yüksək sıxlıqlı PIR istifadə edirik. Blok bir üzdə borunun xarici diametrini, digər tərəfdən isə ayaqqabının əsas boşqabını yerləşdirmək üçün işlənmişdir ki, bu da səthlə tam təması və heç bir nöqtə yüklənməsini təmin edir.

Soyuq Ayaqqabı İzolyasiyalı Boru Dəstəklərinin yan divarları hər dörd tərəfdən izolyasiya blokunu əhatə edir. Bu, iki şeyi yerinə yetirir: boruların yanal hərəkəti altında blokun sürüşməsinin qarşısını alır və izolyasiyanı mexaniki zədələrdən qoruyur. Blokun altındakı polad baza lövhəsi strukturun yeganə yük yoludur və blok davamlı bərk təbəqə olduğundan, metaldan boruya birbaşa keçiricilik yolu yoxdur - soyuq körpü qırılıb.

Uzun müddət ərzində nəmliyi saxlamaq

Soyuq bir boruda buxar bariyerindəki hər hansı bir boşluq kondensasiya nöqtəsinə çevrilir. Su yığılır, dondurulur və genişlənir, nəticədə içəridən izolyasiyanı məhv edir. Soyuq ayaqqabı dizaynımız bunu üç yolla həll edir:

İzolyasiya blokunun özü qapalı hüceyrədir, hətta xarici gödəkçə zədələnsə belə, çox aşağı su buxarı keçiriciliyi təklif edir.

Ayaqqabı gövdəsi ətrafında davamlı metal gödəkçə profili təmin edirik. Boru izolyasiyasına tətbiq olunan buxar maneəsi birbaşa bu gödəkçəyə yapışqan və ya lentlə bağlana bilər, qırılmamış bir zərf yaradır.

Xarici qurğular və ya yuyulma sahələri üçün, biz ayaqqabının yan divarı və interfeysdə boru izolyasiya gödəkçəsi arasında bir muncuq çevik mastik tətbiq edirik, ikinci dərəcəli nəmlik maneəsi əlavə edirik.

Aşağı Temperaturda Möhkəm Qalan Materiallar

Soyuq ayaqqabının konstruktiv polad hissələri soyuq olduqda kövrək olmamalıdır. Standart konstruktiv karbon poladı donmadan xeyli yuxarıda çentik möhkəmliyini itirir. Soyuq ayaqqabı gövdələri və əsas lövhələr üçün istifadə edirik:

-46°C-yə qədər xidmətlər üçün aşağı temperaturlu karbon poladı (ASTM A350 LF2 və ya ekvivalenti).

Karbon poladının kövrək olacağı -196°C-yə qədər kriogen tətbiqlər üçün austenit paslanmayan polad (304L, 316L).

Bütün yükdaşıyan polad EN 10204 Tip 3.1 sertifikatında dizayn minimum temperaturunda Charpy zərbə testi qiymətləri ilə gəlir. Bolting A320 L7 və ya paslanmayandır, korpus materialına uyğun seçilir.

Soyuq Büzülmənin Uyğunlaşması

Soyuq boru müqavilə bağlayır. Ətraf mühitdən -162°C-yə qədər soyuyan 20 metrlik paslanmayan polad xətt 30 millimetrdən çox daralır. Soyuq ayaqqabı konstruksiyaya sərt şəkildə bərkidilirsə, bu hərəkət eksenel gərginlik kimi boru divarına keçir. Soyuq ayaqqabının bazasına aşağı sürtünməli sürüşmə boşqabını birləşdirərək bunu həll edirik. Cilalanmış paslanmayan polad təbəqə izolyasiya blokunun alt tərəfinə və ya əsas lövhənin yuxarı hissəsinə yapışdırılır və əks səthə PTFE və ya qrafitlə hopdurulmuş yastıq yapışdırılır. Daha sonra ayaqqabı istilik fasiləsini qoruyarkən boru ilə sürüşə bilər. Sürüşmə səthi təhlükəsizlik marjası ilə tam soyuqdan ətraf mühitə səyahət diapazonunu yerləşdirmək üçün ölçülüdür.

Soyuq ayaqqabı sifarişinizlə nə gəlir

Göndərdiyimiz hər Soyuq Ayaqqabı İzolyasiyalı Boru Dəstəyi EPC yoxlama tələblərinə cavab verən sənəd paketi ilə dəstəklənir:

EN 10204 Bütün polad hissələr üçün Tip 3.1, aşağı temperaturda təsir sınağı hesabatları ilə.

Dizayn soyuq temperaturunda istilik keçiriciliyini və sıxılma gücünü göstərən izolyasiya blokunun məlumat cədvəlləri.

Blok qalınlığını, ayaqqabı ofsetini (əgər varsa) və əsas lövhə ölçülərini təsdiqləyən ölçü hesabatları.

Mümkün olduqda, sürtünmə testi sertifikatlarının sürüşmə lövhəsi əmsalı.

Tətbiqlər

Terminallarda və mayeləşdirmə qurğularında LNG və NGL boru kəmərləri dəstəklənir

Etilen, propilen və maye ammonyak saxlama və ötürmə xətləri

Rayon soyutma və məlumat mərkəzlərində soyudulmuş su və duzlu su boru rəfləri

Qida emalı və soyuducu anbarlarda soyuducu xətlər

Hava ayırma qurğularında kriogen boru qalereyaları

Niyə soyuq ayaqqabı üçün Tianshun?

Soyuq ayaqqabı böyük təsirə malik kiçik bir komponentdir. Əgər uğursuz olarsa, bütün izolyasiya sistemi pozulur və nəticədə yaranan buz boru raflarını həddindən artıq yükləyə bilər. Mühəndislərimiz standart blok seçmirlər və onun uyğun olduğuna ümid edirlər - onlar boru ölçüsünü, izolyasiya xüsusiyyətlərini, dizayn temperaturunu və konstruksiya yüklərini çarpaz yoxlayır və sonra izolyasiya zərfini güzəştə getmədən saxlayan ayaqqabını konfiqurasiya edirlər. Müştərilərimizin 70%-dən çoxu təkrar sifarişlər verir, çünki onlar bilirlər ki, aldıqları soyuq ayaqqabılar ilk soyudulma müddətindən sonuncuya qədər dəqiq hesablanmış performans göstərəcək.

Tez-tez verilən suallar

S: Soyuq ayaqqabılarınızın tab gətirə biləcəyi ən aşağı temperatur nədir?

A: LNG və maye azot üçün -196°C-ə qədər. Maye helium üçün xüsusi materiallardan istifadə edirik - komandamızla əlaqə saxlayın.

S: Mövcud izolyasiya spesifikasiyasına və buxar maneə detallarına uyğun gələ bilərsinizmi?

A: Bəli. İzolyasiya blokunu borunuza OD və izolyasiya qalınlığına görə emal edirik və gödəkçənin sızdırmazlıq interfeysini üzlük tipinizə uyğun konfiqurasiya edə bilərik.

S: Ayrı bir sürüşmə lövhəsi quraşdırmalıyam, yoxsa ayaqqabının içərisinə quraşdırılıb?

A: İstehsal zamanı slayd lövhəsini birləşdirə bilərik. Siz həm istilik fasiləsini, həm də eksenel hərəkəti idarə edən tək bir montaj əldə edirsiniz.

S: Ayaqqabının metal hissələrində buz əmələ gəlməsinin qarşısını necə almaq olar?

Cavab: Soyuq polad səthlər davamlı olaraq ayaqqabının gövdəsi üzərindən keçən sahəyə tətbiq olunan izolyasiya və örtüklə ətraf havadan təcrid olunur. Biz sızdırmazlıq profillərini təmin edirik; saytın işçiləri kənarları möhürləyir.
