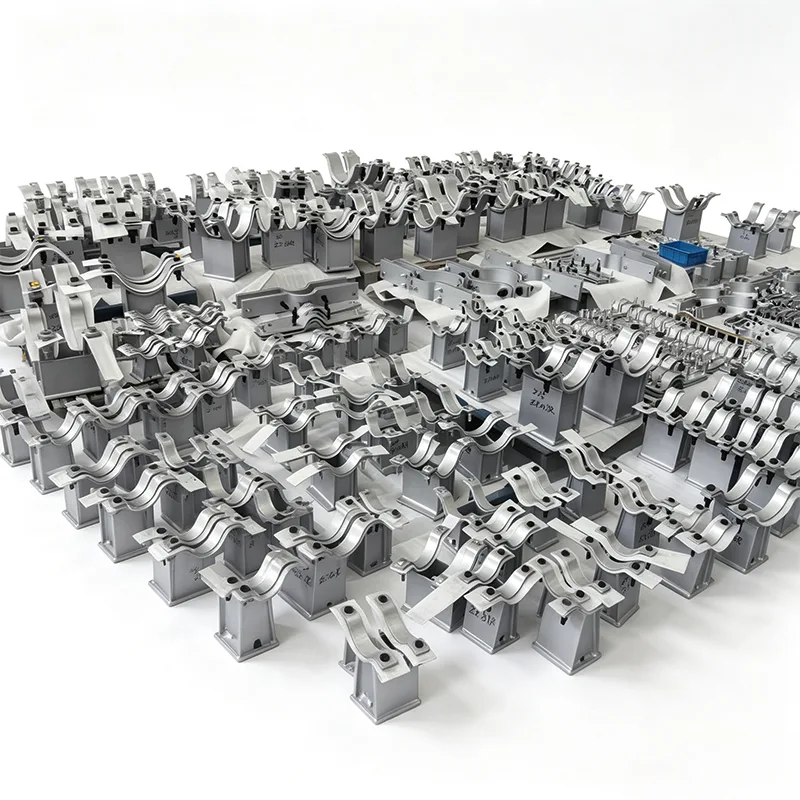

Paslanmayan Polad Yəhər Boru Dəstəkləri

Boru dayağı duzlu sahil zavodunda oturmalı, aqressiv kimyəvi yuyulmalarla məşğul olmalı və ya steril emal xəttində onilliklər ərzində texniki xidmət tələb olunmadan qalmalı olduqda, material seçimi hər şeydir. Yangzhou Tianshun-da biz 2012-ci ildən boru dəstək sistemlərini layihələndirir və çatdırırıq və bizim Paslanmayan Poladdan Dayanıqlı Yəhər Boru Dəstəklərimiz məhz standart karbon poladının dayana bilməyəcəyi vəziyyətlər üçün hazırlanmışdır.

Göndərdiyimiz hər bir paslanmayan polad dayaq yəhəri dəstəyi 45+ ölkədə EPC podratçılar, texniki xidmət mühəndisləri və layihə sahiblərinin 14 illik birbaşa rəyini əks etdirir. Biz nəyin işlədiyini, nəyin erkən uğursuz olduğunu və dəstək borunuza toxunmamışdan çox əvvəl ümumi nasazlıq nöqtələrini necə müəyyənləşdirməyi öyrəndik.

Tianshun paslanmayan polad dayaq yəhəri ilə nə əldə edirsiniz

İzləyə biləcəyiniz maddi bütövlüyü

Biz yəhər gövdələrini və dayaq komponentlərini bərk 304 (UNS S30400) və ya 316L (UNS S31603) paslanmayan polad boşqabdan və çubuq ehtiyatından emal edirik – tökmə ekvivalentləri deyil. Materialın hər istiliyi EN 10204 3.1 dəyirman sınaq sertifikatı ilə gəlir və biz xammalın qəbulundan yekun yoxlamaya qədər tam izlənməni təmin edirik. Təkmilləşdirilmiş çuxur müqaviməti tələb edən layihələr üçün istəyə görə dupleks 2205 və ya super austenitik siniflər mövcuddur.

Mühəndis forma, sadəcə əyilmiş boşqab deyil

Yəhər radiusu borunuzun faktiki xarici diametrinə uyğun dəqiqliklə işlənib, adətən 1" NB-dən 48" NB-ə qədər və daha böyükdür. Bu, ümumi V formalı dayaqlarla baş verə biləcək nöqtə yüklənməsini aradan qaldırır. Qaynar xətlərdə biz tez-tez yəhərin enini genişləndiririk və aşağı sürtünməli PTFE və ya qrafit sürüşmə lövhələrini birbaşa dizayna daxil edirik - beləliklə, dəstək boruya qarşı deyil, istilik hərəkəti ilə işləyir.

Quraşdırmanı proqnozlaşdırıla bilən dayaq dizaynı

Dayaq özü – yəhəri konstruktiv poladla bağlayan şaquli dirək – sabit hündürlükdə və ya tənzimlənən konfiqurasiyalarda mövcuddur. Sabit dayaqlar adətən yəhər bazasında tam nüfuz qaynağı olan paslanmayan polad kanaldan, H-şüadan və ya borudan tək qaynaqlı istehsaldır. Tənzimlənən konstruksiyalar yivli gövdə və kilid qozunun quruluşunu özündə birləşdirir ki, bu da kəsmə və ya yenidən qaynaq etmədən isti hizalama zamanı dəqiq hündürlüyü təyin etməyə imkan verir.

Bütün yükdaşıyan qaynaqlar ASME IX Bölməsinə uyğun olaraq sertifikatlaşdırılmış qaynaqçılar tərəfindən yerinə yetirilir, qaynaq xəritələri və tələb olunduqda NDE (PT və ya RT) mövcuddur. Qaynaqdan sonra səthi bitirmə standart turşudur və tam korroziyaya davamlılığı bərpa etmək üçün passivləşdirilir.

Yüklərin necə idarə olunduğu

Biz sadəcə “paslanmayan materialın güclü olduğunu” düşünmürük. Daxili mühəndislərimiz hər bir dayaq qurğusunu şaquli ölü çəki, istilik genişlənmə qüvvəsi, təsadüfi külək və ya seysmik yüklər və istiqamət dəyişikliyində baş verə biləcək hər hansı yüksəlişin birləşməsinə görə yoxlayır. Layihənizdə xüsusi dizayn kodları varsa (ASME B31.1, B31.3, EN 13480 və s.), biz müvafiq stress təhlili və yük məlumatlarını təqdim edə bilərik. Biz bir neçə yüz Nyutondan 300 kN-ə qədər şaquli yüklər üçün nəzərdə tutulmuş dayaqları göndərmişik.

Xidmətdə bu dəstəyi harada görəcəksən

İllər keçdikcə paslanmayan poladdan yəhər boru dayaqlarımız uğursuzluğun seçim olmadığı yerlərə getdi:

LNG reqazifikasiya terminalları – davamlı duz spreyi ilə açıq havada dəniz mühitində 316L yəhərlər.

Pharmaceutical WFI (inyeksiya üçün su) halqaları – tam sənəd paketləri və elektro cilalanmış bitirmə variantları ilə 304 paslanmayan.

Yeməli yağ və içki bitkiləri – gigiyenik profillər, minimal yarıqlar və zəruri hallarda FDA-ya uyğun conta materialları ilə hazırlanmış dayaqlar.

Kimyəvi emal və kaustik saxlama – xlorid stresinə qarşı korroziyaya davamlılıq üçün xüsusi seçilmiş siniflər.

Dəniz platformasının üst tərəfləri – konstruktiv oturuşdan sonra yenidən hizalanmağa imkan verən tənzimlənən dayaqlar, hamısı tam üçüncü tərəf yoxlaması ilə 316L-də.

Keyfiyyətin real olduğuna necə əmin oluruq

Hər bir dayaq yəhəri montajı buraxılmazdan əvvəl bizim daxili sınaq laboratoriyamızdan keçir:

Razılaşdırılmış istehsal çertyojlarına uyğun ölçü yoxlaması

Paslanmayan hissələrin keyfiyyətinin təsdiqi üçün PMI (müsbət materialın identifikasiyası).

Kritik qaynaqlarda boya nüfuz edən və ya radioqrafik yoxlama (müştəri spesifikasiyasına görə)

Yeni və ya ciddi şəkildə fərdiləşdirilmiş dizaynlar üçün sorğu ilə sınaq yükləyin

Fabrikimiz ISO 9001:2015 sertifikatına malikdir və biz istehsal və yekun yoxlama zamanı SGS, Bureau Veritas, TÜV şirkətlərinin üçüncü tərəf müfəttişləri və müştəri nümayəndələri ilə işləməyə öyrəşmişik.

Fərdiləşdirmə normadır, əlavə ödəniş deyil

Çox az layihədə paslanmayan poladdan hazırlanmış “kataloq” yəhəri lazımdır. Əksəriyyəti düzəlişlər tələb edir – müxtəlif əsas lövhə ölçüləri, xüsusi bolt dəlikləri nümunələri, izolyasiyanı təmizləmək üçün uzadılmış hündürlük, xüsusi yəhər bükmə bucağı, inteqrasiya olunmuş bələdçilər və ya sıxaclar. Bu yaxşıdır. İstehsal iş axınımızı kiçik partiyalı, xüsusi hazırlanmış sifarişlər əsasında qurmuşuq. Boru məlumat cədvəlinizi, konstruktiv polad hündürlüyünü və ya sadə eskizini bizə göndərin və mühəndislərimiz 2-3 iş günü ərzində təklif rəsmini qaytaracaqlar.

Təkrarlanan boru rafı tələbləri olan layihələr üçün biz tam dəstək cədvəlini əvvəlcədən tərtib edə, optimallaşdırma imkanlarını müəyyən edə və koda uyğunluğundan ödün vermədən ümumi quraşdırılmış xərcləri azalda bilərik.

Etibarlılıq haqqında son qeyd

Paslanmayan polad boru dəstəyi sifarişlərimizin əksəriyyəti karbon polad dayaqları artıq bizdən quraşdırmış və xüsusi olaraq paslanmayan yenilənmə üçün geri qayıdan müştərilərdən gəlir. "Bütün islanmış və xarici dəstək komponentlərinin korroziyaya davamlı olmasını" tələb edən bir boru spesifikasiyasına sahib olduğunuzda, biz başa düşürük ki, dayaq yəhəri sistemin bir hissəsidir - sonradan düşünülmüş deyil. Biz onu belə qururuq, o şəkildə yoxlayırıq və bu şəkildə sənədləşdiririk.

Sitat və ya sürətli texniki baxış lazımdır?

Boru ölçüsü, tələb olunan hündürlüyü və yük şərtləri ilə [e-poçt / telefon] vasitəsilə mühəndis komandamızla əlaqə saxlayın. Standart sorğular üçün adətən 24 saatdan az müddətdə tam təklifiniz olacaq. Biz həmçinin Yançjouda fabrikə səfər təşkil etməkdən məmnunuq – paslanmayan yəhərlərin boşqabdan son montaja necə keçdiyini görmək, real istehsal nəzarətinin yaratdığı fərqi başa düşməyin ən yaxşı yoludur.

Tez-tez verilən suallar

1. Dayaq yəhərləri üçün hansı növ paslanmayan polad təklif edirsiniz və mən həqiqətən 316L aldığımı necə bilirəm?

Standart ehtiyatımıza 304 (UNS S30400) və 316L (UNS S31603) lövhə və bar daxildir. Xloridlə ağır və ya dəniz mühitləri üçün molibden tərkibinə görə 316L-ni şiddətlə tövsiyə edirik, bu da çuxurlara qarşı müqaviməti xeyli artırır. Aldığımız hər bir material istiliyi EN 10204 3.1 dəyirman test sertifikatı ilə gəlir və hər hansı kəsmə və ya qaynaq başlamazdan əvvəl, bizim laboratoriyamız paslanmayan növlərdə əl XRF istifadə edərək PMI (Müsbət Material İdentifikasiyası) həyata keçirir. Siz PMI hesabatının bir nüsxəsini yekun sənədlər paketinizdə alacaqsınız - heç bir fərziyyə yox, "mənə güvən" yoxdur.

2. Siz qeyri-standart boru OD və ya izolyasiya qalınlığına uyğun yəhər istehsal edə bilərsinizmi?

Bəli, bu bizim üçün adi haldır. Siz borunun faktiki xarici diametrini (və yəhər izolyasiya edilmiş boru üzərində oturursa, izolyasiya OD-ni) təmin edirsiniz və biz yəhər radiusunu bu dəqiq ölçüyə uyğunlaşdırırıq. Bu, “yaxın görünən” əyilmiş boşqab deyil – təmas səthi yükdən və yanal məhdudiyyət tələblərindən asılı olaraq adətən 120° və 180° arasında bükmə bucağı ilə müəyyən edilmiş radiusda frezelənir. Biz həmçinin yəhərin hündürlüyünü heç bir sahəni kəsmədən izolyasiya və üzlüyü təmizləmək üçün genişləndirə bilərik.

3. Xüsusi dayaq birləşmələri üçün yük reytinqləri və gərginlik hesablamalarını təmin edirsinizmi?

Tamamilə. Mühəndislik komandamız müntəzəm olaraq ASME B31.1, B31.3 və ya layihənizin seçdiyiniz koduna uyğun olaraq şaquli yük, üfüqi itmə və birləşdirilmiş gərginlik yoxlamaları həyata keçirir. Biz dirək sütununun bükülmə yoxlanışını, əsas lövhənin daşıyıcı gərginliyini, qaynaq gücünü və müvafiq olaraq boltun gərginliyini/kəsməsini göstərən hesablama vərəqini təqdim edəcəyik. Layihəniz müstəqil yoxlama tələb edirsə, bizim təyin etdiyiniz üçüncü tərəf mühəndisi ilə işləmək problemimiz yoxdur.

4. Paslanmayan polad dayaqlar üçün hansı qaynaq və yoxlama standartlarına əməl edirsiniz?

Paslanmayan dayaq yəhərlərindəki bütün daşıyıcı qaynaqlar ASME IX Bölməsinə uyğun olaraq WPS-ə uyğun olaraq ixtisaslı qaynaqçılar tərəfindən yerinə yetirilir. Yəhər və dayaq arasında tipik birləşmə tam nüfuz edən yivli qaynaqdır, ayaq barmağında hamardır. Spesifikasiyanızdan asılı olaraq, kritik qaynaqlarda boya penetran (PT) və ya radioqrafiya (RT) həyata keçiririk. Qaynaqdan sonra hər bir paslanmayan məclis duzlanır və istilik rəngini çıxarmaq və passiv xrom oksidi təbəqəsini bərpa etmək üçün passivləşdirilir. Siz fərqi görə bilərsiniz: qaynaq zonası ətrafında heç bir mavi rəng dəyişikliyi olmayan vahid, gümüşü bir səth.

5. Hündürlüyü tənzimlənən dayaq ala bilərəm və hündürlüyün tənzimlənməsi nə qədər dəqiqdir?

Bəli, biz qaynar düzülmə zamanı dəqiq hündürlük parametrlərinin tələb olunduğu və ya konstruktiv polad hündürlüklərin fərqli ola biləcəyi yerlərdə adətən istifadə edilən, qıfıllı qayka düzümü ilə yivli tənzimlənən dayaqlar təklif edirik. Tipik tənzimləmə diapazonu ±25 mm-dir və incə sap 1-2 mm şaquli dəqiqliyə imkan verir. Quraşdırıldıqdan sonra, işləmə zamanı hərəkətin qarşısını almaq üçün kilid qozu bərkidilir və qaynaqlanır. Tam yük yolu mexanikidir (yivlərin kəsilməsi) və biz gövdənin ölçüsünü müvafiq olaraq təyin edirik – yükü daşımaq üçün yapışqan qaynağına etibar etmirik.

6. Paslanmayan polad dayaqlarınız gigiyenik və ya yuyulma mühitlərinə (qida, əczaçılıq) uyğundurmu?

Bəli və biz bu proqramlar üçün çoxlu partiyalar təqdim etmişik. Gigiyenik tələblər üçün biz mümkün olan yerlərdə düz üfüqi səthləri və yarıqları aradan qaldırırıq və montajı minimum Ra 0,8 μm (32 μin) səth pürüzlülüyünə qədər bitiririk və ya göstərildiyi təqdirdə elektro cilalanır. Biz həmçinin iplərdə FDA-ya uyğun tutma əleyhinə birləşmələrdən istifadə edirik və bütün alətləri və iş səthlərini paslanmayan materiallara həsr etməklə ferritik çirklənmənin qarşısını alırıq. Sənədlər paketinə səth pürüzlülük hesabatları və ətraflı təmizləmə sertifikatları daxil ola bilər.

7. Sifarişimlə hansı sənədləri alacağam?

Standart göndərmə daxildir:

Həqiqi və rəsm ölçülərini göstərən tam ölçülü yoxlama hesabatı

EN 10204 3.1 Bütün paslanmayan parçalar üçün material sertifikatları

PMI hesabatı (ərinti yoxlaması üçün)

Qaynaq xəritəsi və NDE hesabatları (uyğun olduqda PT/RT)

Tuzlama və passivləşdirmə sertifikatı

Uyğunluq bəyannaməsi və istilik nömrələri ilə qablaşdırma siyahısı

Layihənizin xüsusi formatına uyğun tərtib edilmiş məlumat kitablarını da təqdim edə bilərik. Paslanmayan metal dəstəyi sifarişlərimizin təxminən 80%-nə indi ən azı əsas MDR (İstehsalçının Məlumat Qeydi) daxildir.

8. Xüsusi paslanmayan poladdan hazırlanmış dayaq yəhərlərinin partiyası üçün real vaxt nə qədərdir?

Xüsusi ölçülərə və standart 304/316L materiala malik 5-dən 50 ədədə qədər olan miqdarlar üçün bizim tipik istehsal müddətimiz rəsm təsdiqindən sonra 20-30 iş günüdür. Daha böyük sifarişlər və ya dupleks paslanmayan polad tələb edənlər 35-45 günə qədər uzana bilər. Əgər kritik vaxt qrafikindəsinizsə, biz sürətləndirməni müzakirə edə bilərik – tez-tez biz material ehtiyatı saxlamaq və növbələri dəyişdirməklə 5-7 iş günü qısalda bilərik, lakin biz qaynaq keyfiyyətinə və ya yoxlama addımlarına güzəştə getmədən nəyin mümkün olduğu barədə həmişə şəffaf olacağıq.
