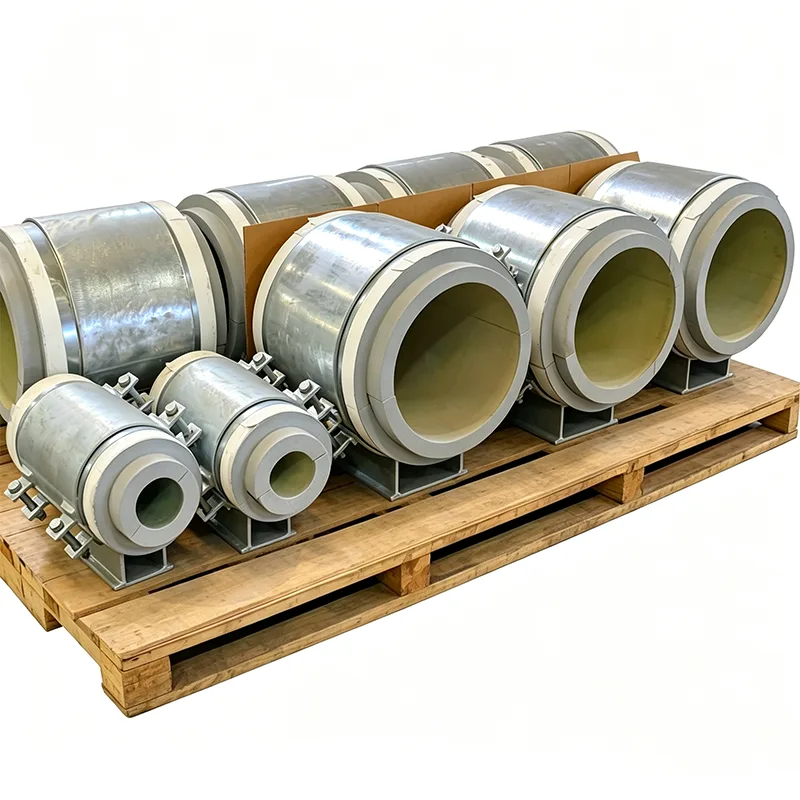

Kriogenik Xidmət üçün Boru Dəstəyi

Kriogen boru sistemlərində dəstək dizaynında hətta kiçik bir səhv addım kövrək qırıqlara, həddindən artıq istilik qazanmasına və ya əlaqəli avadanlıqların təhlükəli yüklənməsinə səbəb ola bilər. Yangzhou Tianshun-da biz 2012-ci ildən bəri LNG mayeləşdirmə qatarları, etilen saxlama terminalları və hava ayırma qurğuları üçün boru dayaqlarının mühəndisliyi ilə məşğuluq. Biz başa düşürük ki, bu xidmətdəki dayaq sadəcə bir polad parçası deyil - bu, soyuq büzülmə ilə mübarizə aparmalı, izolyasiyanın bütövlüyünü qorumalı və sağlam qalması üçün diqqətlə hesablanmış bir montajdır.

Təhlükəsizliyi ön planda tutan material seçimi

Kriogenik Xidmət üçün bütün Boru Dəstəyimiz ən aşağı iş temperaturunda möhkəmliyi saxlayan materiallardan hazırlanır. For the metallic load path, we typically use ASTM A320 L7 bolting, 304L or 316L stainless steel for clamp bodies, and low-temperature carbon steel (A350 LF2) where design conditions permit. Every heat of material is impact-tested at the design minimum temperature — Charpy V-notch values are provided as standard in your documentation package, not just upon request.

Soyuq Büzülmə və Yük Dəyişməsi üçün hazırlanmışdır

30 metrlik LNG borusu ətraf mühitdən -162°C-yə qədər soyuduqda 50 mm-dən çox daralır. Dəstək qurğularımız bu hərəkətə ikinci dərəcəli gərginliklər yaratmadan icazə vermək üçün konfiqurasiya edilmişdir. We offer:

PTFE və ya qrafitlə hopdurulmuş yastıq səthləri olan kriogen slayd plitələr, dayaq poladına soyuq keçidin qarşısını alan yükdaşıyıcı izolyasiya blokuna bağlanmışdır.

Termik daralmanı kompensasiya edən, quraşdırma zamanı ehtimalları aradan qaldıran əvvəlcədən quraşdırılmış soyuq ayaqqabılar.

Tam soyuq hərəkət diapazonu boyunca sıfıra yaxın yük dəyişikliyini qorumaq üçün tənzimlənən daimi yay dayaqları, kriogen nasoslar və kompressorlar üzərində başlığın həddindən artıq yüklənməsinin qarşısını alır.

Buz və kondensasiyanın qarşısını alan izolyasiya inteqrasiyası

Çatlamış buxar maneəsi və ya dayaqdakı soyuq nöqtə buz əmələ gəlməsinə, CUI (izolyasiya altında korroziya) və enerji itkisinə səbəb ola bilər. Dəstəklərimiz həm PIR (poliizosiyanurat), həm də hüceyrə şüşəsi izolyasiya sistemləri ilə inteqrasiya etmək üçün nəzərdə tutulmuşdur. The load-bearing insulation section is fully encapsulated between the pipe shoe and the structural support, with a continuous vapor barrier path. Biz həmçinin boru kəməri podratçınızın qalınlığına və örtük detallarına uyğunlaşdırmaq üçün ikinci dərəcəli izolyasiyanı əvvəlcədən kəsə bilərik.

Tam İzlənmə üçün Test və Sənədləşdirmə

Hər hansı bir məhsul obyektimizi tərk etməzdən əvvəl, tam daxili sınaq proqramını tamamlayır

Hər bir məhsul göndərilməzdən əvvəl tam daxili sınaq proqramı tamamlanır. Ölçü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, tətbiq edildikdə MT/PT qeyri-dağıdıcı sınaq, yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsi bu proqramın bir hissəsidir. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) təqdim olunur.

Diqqət edin: Evdaxili Test ILAC tərəfindən Akkreditə olunmuş Üçüncü Tərəf Sınaqlarına bərabər deyil.

Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya sınaqları tələb olunarsa, o, ayrıca əlavə xidmət kimi təklif olunur.

Ayrı-ayrılıqda Sitatlandırılmış Könüllü Üçüncü Tərəf Təftiş Xidmətləri

1. Material Testi

Bu kateqoriya üzrə mövcud xidmətlərə kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik sınağı daxildir.

2. Qaynaq NDT

Təklif olunan üsullar Maqnit Hissəcik Testi (MT), Maye Penetrant Testi (PT), Ultrasəs Testi (UT) və Radioqrafik Testdir (RT).

3. Yay Yükünün Performans Testi

Yük yerdəyişmə əyriləri bu testin bir hissəsidir.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Niyə Biz fərqlənirik

LISEGA Beynəlxalq Boru Dəstəyi Sistemi bizim meyar olaraq

Yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstək sistemi ilə ölçülür.

Standart Yerli Təchizatçı Modelindən kənar

Standart yerli istehsalçı yalnız məhsulu təmin etdiyi halda, biz hər yay vahidi ilə yük yerdəyişmə əyrisini daxil edirik. Bundan əlavə, biz üçüncü tərəfin SGS sınaqları və şahidi yoxlamalarda köməklik göstəririk və xaricdəki layihələr üçün PE/CPE mühəndis sənədlərinin nəzərdən keçirilməsini dəstəkləyirik.

Tətbiqlər

LNG qəbul edən terminallar və pik təraş zavodları

Etilen, propilen və maye ammonyakın saxlanması və işlənməsi

Sənaye qaz qurğuları (LOX, LIN, LAR)

Kriogen boru kəməri qalereyaları və çənlərin ikinci dərəcəli saxlanma sahələri

Havanın ayrılması və karbohidrogen emalında soyuq qutular

Kriogen dəstəklərimiz bu gün Yaxın Şərq, Cənub-Şərqi Asiya və Şimali Amerikadakı layihələrdə xidmət göstərir və bəzi ən tələbkar termal şəraitdə etibarlı şəkildə işləyir.

Niyə Tianshun?

Biz ümumi distribyutor deyil, ixtisaslaşmış istehsalçıyıq. Our engineering team can take your piping stress isometrics, identify every cold support location, and propose an optimized assembly that reduces both material cost and installation time without compromising insulation performance. Biznesimizin 70%-dən çoxu təkrar sifarişlərdən qaynaqlanır - hər bir göndərişdə proqnozlaşdırıla bilən keyfiyyətin çatdırılmasının birbaşa nəticəsidir.

Tez-tez verilən suallar

S: Sizin kriogen dəstəyinizin öhdəsindən gələ biləcəyi ən aşağı temperatur nədir?

A: -196°C-ə qədər (maye azotun temperaturu). Maye helium xidməti üçün mühəndis komandamızla əlaqə saxlayın.

S: Mövcud boru kəmərimizə və izolyasiya detalına uyğun gələ bilərsinizmi?

A: Bəli. Biz müntəzəm olaraq qeyri-standart ayaqqabı hündürlükləri, sıxma üslubları və izolyasiya qalınlığı da daxil olmaqla müştəriyə xas çertyojlar hazırlayırıq.

S: Dəstəyin bir hissəsi kimi izolyasiya materialını təmin edirsiniz?

Cavab: Bəli, biz boru çarxına tam yapışdırılmış yükdaşıyan izolyasiyanı (PIR, köpük şüşə və ya taxta) təmin edirik. Ətrafdakı ikinci dərəcəli izolyasiya və üzlük adətən sahədə tətbiq olunur, lakin biz əvvəlcədən hazırlanmış izolyasiya dəstlərini təmin edə bilərik.

S: Tsiklik soyuq yüklər altında izolyasiyanın çatlamasının qarşısını necə almaq olar?

A: Daşıyıcı blok maksimum hesablanmış daşıyıcı təzyiqdən xeyli yuxarı sıxılma gücü ilə dizayn edilmişdir. Biz həmçinin çox qatlı izolyasiyada birləşmələri düzəldirik və diferensial hərəkəti təmin edən çevik yapışdırıcı sistemlərdən istifadə edirik.

S: Kriogen dəstəkləriniz hansı standartlara uyğundur?

A: Dizaynlarımız MSS SP-58, ASME B31.3 Fəsil VI (LNG üçün), EN 13480 və ən son GIIGNL təlimatlarına uyğundur. Mümkün olduqda PED altında CE işarəsi verilə bilər.

S: Təcili ehtiyat hissələri üçün qısa çatdırılma müddətlərini idarə edə bilərsinizmi?

A: Bəli. Biz ümumi kriogen sürüşmə lövhələri və bolt dəstlərinin ehtiyatını saxlayırıq. Tamamilə hazırlanmış montajlar üçün 7-10 gün ərzində sürətli istehsal mümkündür.
