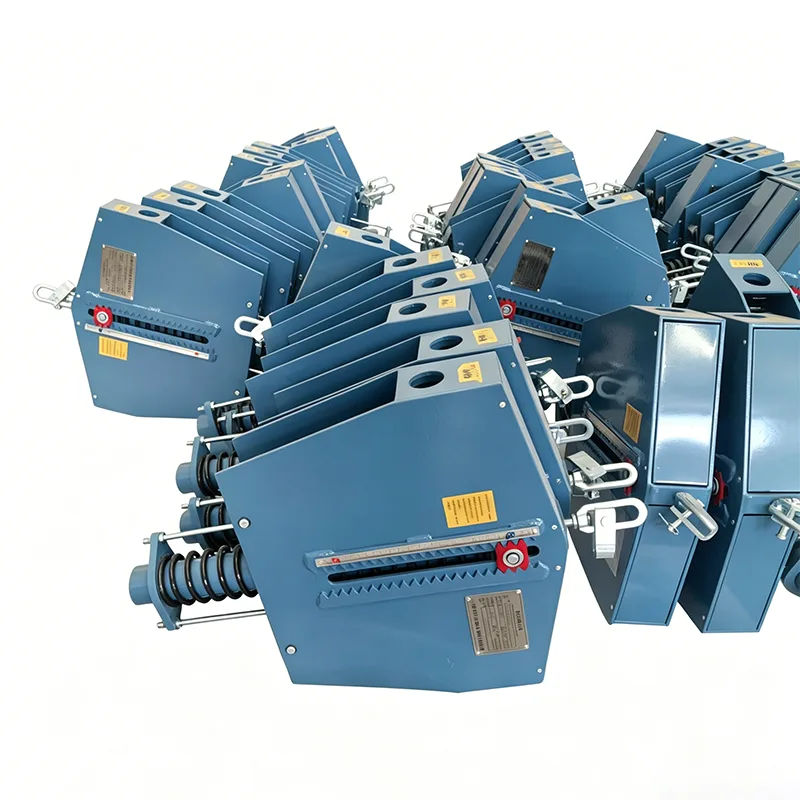

Enerji Boru Kəmərinə Daimi Yay Dəstəyi

Təbii qaz, LNG, hidrogen enerjisi və ənənəvi enerji ötürmə boru kəməri şəbəkələrində boru kəməri sistemləri çox vaxt mürəkkəb coğrafi mühitləri əhatə edir və ciddi istilik genişlənməsinə və daralmasına tab gətirir. Yangzhou Tianshun Pipeline Technology Co., Ltd., boru kəmərinə dəstək texnologiyasında 14 illik texniki yığılma ilə dəstəklənən enerji ötürülməsi ssenariləri üçün Enerji Boru Kəmərinin Sabit Yay Dəstəyini xüsusi olaraq işləyib hazırlayıb. Bu məhsul boru kəməri böyük diapazonlu şaquli yerdəyişmə zamanı dayaq yükünün sabit qalmasını təmin etmək üçün dəqiq anı tarazlıq mexanizmini qəbul edir. Bu funksiya klapanlar və kompressorlar kimi həssas avadanlıqlara yük ötürülməsi nəticəsində yaranan əlavə gərginliyin qarşısını effektiv şəkildə alır və uzun məsafəli enerji boru kəmərləri şəbəkələrinin təhlükəsiz və sabit işləməsini təmin edən əsas komponentdir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Məhsulun Texniki Spesifikasiyası

Sabit Yaylı Asılqan Xüsusi Cədvəl	Misal
Model / Seriya	PH, LH, CA, CS, TH
Yük tutumu (işləmə)	0,1 kN - 500 kN
Ümumi Səyahət	50mm, 100mm, 200mm, 400mm
Faktiki Səyahət	600 mm-ə qədər
Yük Sapması (Dözümlülük)	±5% (Standart) / ±3% (Yüksək Prec.)
Quraşdırma yeri	Üfüqi / Şaquli
Mənzilin bitirilməsi	İsti Daldırma Sinklənmiş / Epoksi
Əməliyyat Temp.	-20°C ilə +80°C (Ətraf mühit)
Yay rulonunun materialı	60Si2Mn / 50CrVA
Yük Tənzimləmə Aralığı	±10% (Sahənin tənzimlənməsi)

Mühəndislik Uyğunluğu və Əməliyyat və Baxım Üstünlükləri

Enerji boru kəmərlərinin faktiki tikintisi və istismarı zamanı Enerji Boru Kəmərinin Daimi Yay Dəstəyi layihəsi yerində tikinti və sonrakı texniki xidmətin ağrılı nöqtələrini tam şəkildə həll edir:

Soyuq vəziyyətdə kilidləmə və sürətli quraşdırma: Çatdırılmadan əvvəl yay boru kəməri sisteminin gərginliyinin hesablanması hesabatına əsasən soyuq vəziyyətdə quraşdırma mövqeyində əvvəlcədən sıxılır və kilidlənir. Boru qalereyalarının tikinti müddətini əhəmiyyətli dərəcədə qısaldan, layihələndirilmiş gərginlik vəziyyətinə çatmaq üçün saytda yalnız sadə ipin incə tənzimlənməsi və kökləmə fiksasiyası tələb olunur.

Vizual əməliyyat monitorinqi: Xarici yüksək dəqiqlikli yerdəyişmə göstərici lövhələri və yük tərəziləri ilə təchiz edilmiş istismar və texniki xidmət personalı gündəlik yoxlama zamanı qabığı sökmədən boru kəmərinin nəzərdə tutulmuş iş vəziyyətində olub-olmadığını intuitiv şəkildə mühakimə edə bilər, boru kəmərinin çökməsinin və ya anormal deformasiyanın vaxtında aşkar edilməsini asanlaşdırır.

Çevik köklənmə üsulları: Yerüstü boru qalereyaları, çayı kəsən boru körpüləri və ya avadanlıq gövdələri üçün sabit köklənməyə nail ola bilən müxtəlif kök birləşmə həlləri (qaynaqlanmış tək lövhələr, halqalar, polad konstruksiya birləşdiriciləri və s.) təmin edilir.

Ciddi İstehsal və Keyfiyyətə Nəzarət Sistemi

Enerji infrastrukturunun təhlükəsizlik müdafiə xətti olaraq, Enerji Boru Kəməri Sabit Yay Dəstəyinin bütün istehsal prosesi ciddi keyfiyyətə nəzarət standartlarına uyğundur:

Göndərilməmişdən əvvəl hər bir məhsulda kompleks daxili sınaqdan keçirilir

Göndərmədən əvvəl hər bir məhsul tam daxili sınaq prosesindən keçir. Bu prosesə ölçülü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, tətbiq oluna bilən yerlərdə MT/PT qeyri-dağıdıcı sınaq, yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsi daxildir. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) verilir.

Üçüncü Şəxslərin Akkreditasiyasına dair Aydınlaşdırma

Daxili sınaq ILAC tərəfindən akkreditə olunmuş üçüncü tərəf testi ilə eyni deyil. Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi tələb olunarsa, bu, ayrıca əlavə xidmət kimi təqdim edilə bilər.

Könüllü Üçüncü Tərəf Təftiş Xidmətləri (Ayrıca qeyd olunur)

1. Material Testi

Bu xidmət kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testini əhatə edir.

2. Qaynaq NDT

Mövcud üsullara Maqnit Hissəcik Testi (MT), Maye Penetrant Sınaqı (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT) daxildir.

3. Yay Yükünün Performans Testi

Yük yerdəyişmə əyriləri daxildir.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Fərqləndirici Üstünlüklərimiz

LISEGA Beynəlxalq Boru Dəstəyi Sistemi ilə müqayisə edilmişdir

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir.

Standart Yerli Təchizatçıdan daha çox

Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik. Biz həmçinin üçüncü tərəfin SGS sınaqlarının və şahidi yoxlamaların təşkilində köməklik göstəririk və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Niyə Tianshun-un Enerji Boru Kəmərinin Daimi Bahar Dəstəyini Seçdiniz?

Dərin enerji layihəsi təcrübəsi: Məhsullar ekstremal iqlim və mürəkkəb iş şəraiti sınaqlarına tab gətirərək, dünyanın 40-dan çox ölkəsində LNG terminallarında, təbii qazın uzun məsafəli ötürmə boru kəmərlərində və emal layihələrində stabil şəkildə fəaliyyət göstərir.

Tam texnoloji mühəndislik dəstəyi: Biz boru kəməri gərginliyinin təhlili (SEZAR II simulyasiyası), tip seçiminin hesablanmasından yerində quraşdırma təlimatlarına qədər hər bir dəstəyin iş şəraitinə dəqiq uyğunluğunu təmin edən tam texniki xidmətlər təqdim edirik.

Etibarlı təchizat zəncirinin çatdırılması: Jiangsu bazamızda avtomatlaşdırılmış istehsal xətlərinə və tam sınaq avadanlığına arxalanaraq, biz irimiqyaslı enerji layihələri üçün materialların vaxtında və yüksək keyfiyyətli çatdırılmasını təmin edirik.

Tam həyat dövrü dəstəyi: Biz eksklüziv layihə faylları yaradırıq və boru kəməri şəbəkələrinin istismarı və texniki xidmət risklərini azaldaraq vəziyyətin qiymətləndirilməsi, yükün yenidən qurulması və dayandırılması zamanı dəyişdirmə təlimatları təqdim edirik.
