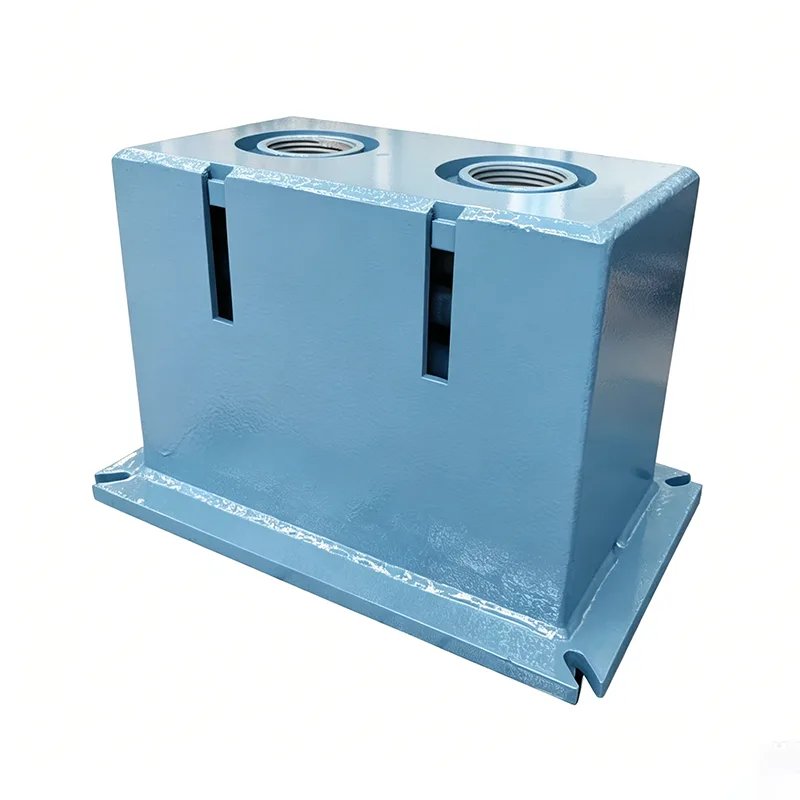

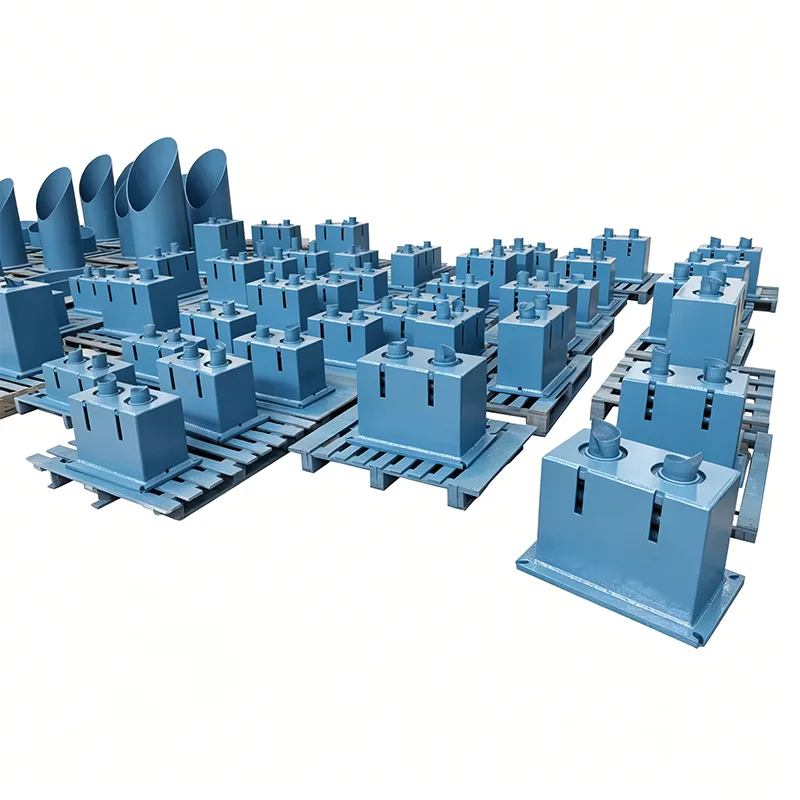

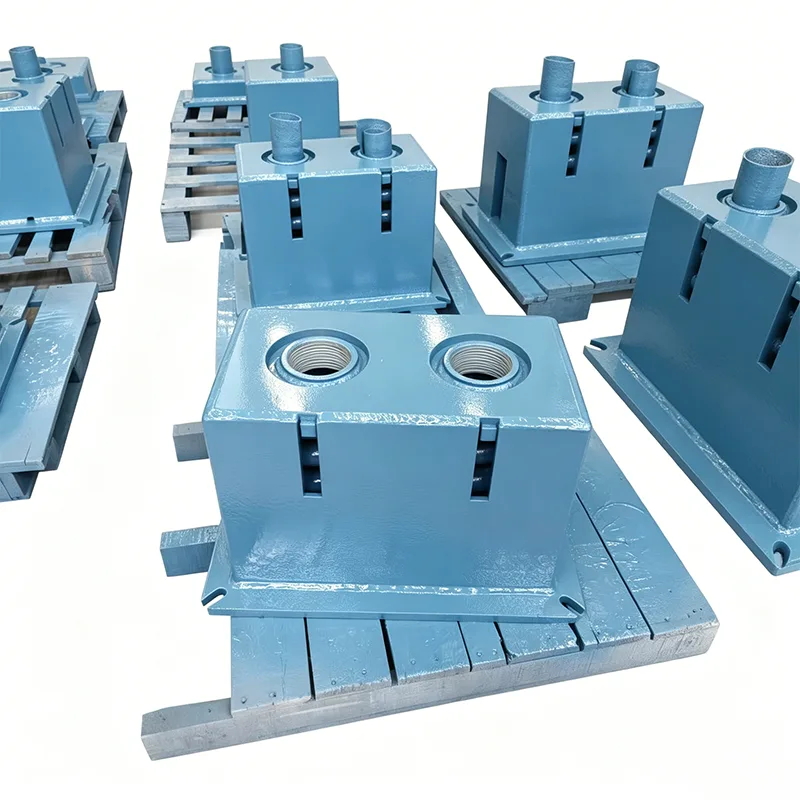

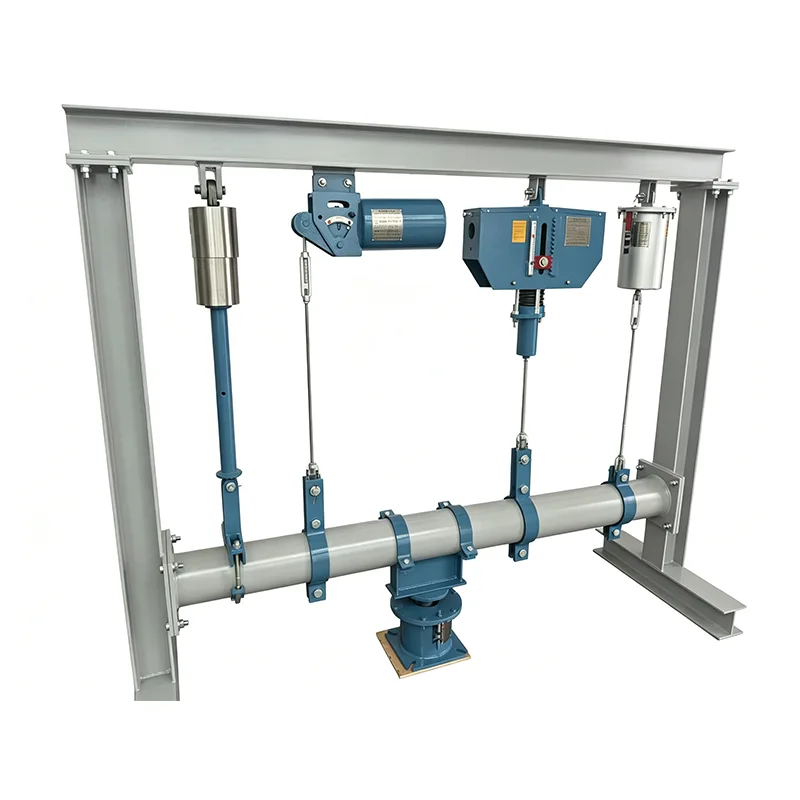

Big Ton Spring Dəstəkləyir

2012-ci ildə əsası qoyulan Yangzhou Tianshun Pipeline Technology Co., Ltd. ağır boru kəmərinə dəstək həlləri sahəsində geniş tədqiqat və inkişaf təcrübəsinə malikdir. Böyük Ton Yay Dəstəklərimiz, adi yay asılqanlarının yük həddini aşaraq, ultra yüksək yük şəraiti üçün hazırlanmış fərdiləşdirilmiş məhsul xəttidir. Yalnız tək qaldırma nöqtələri 100 tondan çox olan ekstremal ssenarilər üçün nəzərdə tutulmuşdur, onlar bir çox milli səviyyəli əsas enerji layihələrində uğurla tətbiq edilmişdir.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Ağır iş şəraiti hansılardır? Sənaye ağrı nöqtələri

İri miqyaslı enerji və neft-kimya layihələrində həddindən artıq yükü olan boru kəmərlərinə aşağıdakılar daxildir:

Ultra-böyük diametrli qalın divarlı boru kəmərləri: DN1200+, divar qalınlığı ≥50mm, hər metr çəkisi 5 tondan çox

Böyük avadanlıq birləşdirən boru kəmərləri: reaktorların, istilik sobalarının, buxar turbinlərinin giriş/çıxışı, 100 tondan çox tək qaldırma nöqtəsi yükü

Uzun müddətli boru rəfləri: Aralıq ≥30 metr, böyük konsentrasiyalı yüklərlə

Xüsusi lehimli boru kəmərləri: Dupleks polad, nikel əsaslı ərintisi boru kəmərləri, yüksək material sıxlığına görə karbon poladdan daha ağırdır.

Ənənəvi məhsulların məhdudiyyətləri:

Standart yay asılqanlarının maksimum yükü adətən 40 tondan çox deyil

Adi konstruksiyalar 80 tondan yuxarı deformasiyaya uğrayır və dayanıqlığını itirir

Çox qruplu paralel əlaqə sinxronizasiyanı təmin edə bilmir və eksantrik yüklənməyə səbəb olur

Çox az yerli istehsalçı 100 ton+ dayaqları etibarlı şəkildə istehsal edə bilər

Big Ton Spring Supports bu sənaye miqyasında problemi həll etmək üçün məqsədyönlü şəkildə qurulmuşdur.

Məhsulun Texniki Spesifikasiyası

Sabit Yaylı Asılqan Xüsusi Cədvəli	Misal
Model / Seriya	PH, LH, CA, CS, TH
Yük tutumu (işləmə)	0,1 kN - 500 kN
Ümumi Səyahət	50mm, 100mm, 200mm, 400mm
Faktiki Səyahət	600 mm-ə qədər
Yük Sapması (Dözümlülük)	±5% (Standart) / ±3% (Yüksək Prec.)
Quraşdırma yeri	Üfüqi / Şaquli
Mənzilin bitirilməsi	İsti Daldırma Sinklənmiş / Epoksi
Əməliyyat Temp.	-20°C ilə +80°C (Ətraf mühit)
Yay rulonunun materialı	60Si2Mn / 50CrVA
Yük Tənzimləmə Aralığı	±10% (Sahənin tənzimlənməsi)

Əsas texnoloji sıçrayışlar

Çox Yaylı Sinxron Paralel Texnologiya

4-8 yay qrupu arasında bərabər qüvvə paylanması üçün mərkəzi simmetrik tənzimləmə

Fərdi yay sınağı/uyğunluğu, sərtlik sapması ≤2%

Patentli yük balanslaşdırma mexanizmi 100% sinxron sıxılmaya zəmanət verir

Çox yaylı paralel sistemlərdə eksantrik yüklənməni aradan qaldırır

Ultra Yüksək Güclü Struktur Sistem

Q460C yüksək dayanıqlı polad, standart materiallardan 80% daha yüksək məhsuldarlıq

İnteqral qutu tipli struktur, ənənəvi dizaynlardan 3 dəfə yüksək əyilmə/burulma sərtliyi

Sonlu elementlərin optimallaşdırılması stress konsentrasiya nöqtələrini aradan qaldırır

Tam yük altında struktur deformasiyası ≤0,5 mm

Böyük Diametrli Ağır Yük Daşıyıcı Bağlantı Texnologiyası

42CrMo lehimli polad sancaqlı millər (söndürülmüş və temperlənmiş)

Maksimum pin diametri 150 mm, tək vallı yükləmə qabiliyyəti 300 tondan çox

Özünü yağlayan mis ərintiləri, sürtünmə əmsalı ≤0,08

Sürtünmə təsirini minimuma endirir, yükün davamlılığını əhəmiyyətli dərəcədə yaxşılaşdırır

Yüksək Dəqiqlikli İstehsal Prosesi

CNC alov + yükdaşıyan plitələr üçün plazma kompozit kəsmə

Açar delikləri üçün CNC qazma, mövqe dəqiqliyi ±0,05 mm

Qaynaqdan sonrakı gərginliyi aradan qaldıran müalicə qalıq stressi aradan qaldırır

Böyük CNC portal mərkəzlərində bir sıxaclı emal

Çox Qatlı Təhlükəsizlik Mühafizəsi

İkiqat qorunma: mexaniki limit + hidravlik tamponlama

Həddindən artıq yüklənmə siqnalı 110% nominal yükdə işə salınır

Ehtiyatsız dizayn: bir yay qrupu uğursuz olsa belə təhlükəsiz istismar

Aşmağa qarşı quruluş yanal qüvvələr altında sabitliyi təmin edir

Xüsusi Test və Doğrulama Sistemi

100% tam yük yoxlaması üçün 300 tonluq xüsusi yük test cihazı

Tam vuruşlu davamlı məlumatların əldə edilməsi (saniyədə 10 oxunuş)

Real vaxtda sabitliyin hesablanması – qeyri-ixtisaslı vahidlər heç vaxt göndərilmir

Simulyasiya edilmiş yorğunluq testi uzunmüddətli etibarlılığı təsdiqləyir

Zavod Testi və Doğrulama Protokolu

Göndərilməmişdən əvvəl hər bir məhsulda kompleks daxili sınaqdan keçirilir

Göndərmədən əvvəl hər bir məhsul tam daxili sınaq prosesindən keçir. Bu prosesə ölçülü və vizual yoxlama, PMI (Müsbət Material İdentifikasiyası), sərtlik sınağı, tətbiq oluna bilən yerlərdə MT/PT qeyri-dağıdıcı sınaq, yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsi daxildir. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) verilir.

Üçüncü Şəxslərin Akkreditasiyasına dair Aydınlaşdırma

Daxili sınaq ILAC tərəfindən akkreditə olunmuş üçüncü tərəf testi ilə eyni deyil. Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi tələb olunarsa, bu, ayrıca əlavə xidmət kimi təqdim edilə bilər.

Könüllü Üçüncü Tərəf Təftiş Xidmətləri (Ayrıca qeyd olunur)

1. Material Testi

Bu xidmət kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik testini əhatə edir.

2. Qaynaq NDT

Mövcud üsullara Maqnit Hissəcik Testi (MT), Maye Penetrant Sınaqı (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT) daxildir.

3. Yay Yükünün Performans Testi

Yük yerdəyişmə əyriləri daxildir.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Fərqləndirici Üstünlüklərimiz

LISEGA Beynəlxalq Boru Dəstəyi Sistemi ilə müqayisə edilmişdir

Məhsul yükləmə dəqiqliyimiz, sınaq standartlarımız və sənədləşdirmə sistemlərimiz LISEGA beynəlxalq boru dəstəyi sistemi ilə müqayisə edilir.

Standart Yerli Təchizatçıdan daha çox

Yalnız məhsulun özünü təmin edən standart yerli istehsalçılardan fərqli olaraq, biz hər yay vahidi ilə yük yerdəyişmə əyrisini təmin edirik. Biz həmçinin üçüncü tərəfin SGS sınaqlarının və şahidi yoxlamaların təşkilində köməklik göstəririk və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Tipik tətbiq halları

Case 1: 20 Milyon Ton/İl Emal və Kimya İnteqrasiya Layihəsi

Məhsul: 150 tonluq Big Ton sabit qüvvə yay dəstəyi

Tətbiq: Hidrogenləşdirmə reaktorunun çıxış boru kəməri

Şərtlər: 150 ton yük, 250 mm yerdəyişmə, 420 ℃ yüksək temperatur

Nəticə: 3 il stabil əməliyyat, sabitlik ±2,5% daxilində saxlanılır

Məsələn 2: Ultra Superkritik 1000 MVt Güc Bölməsi

Məhsul: 120 tonluq ağır dayanıqlı sabit asılqan

Tətbiq: Əsas buxar kəməri

Şərtlər: 120 ton yük, 300 mm yerdəyişmə

Nəticə: İlk sınaqda elektrik stansiyasının qəbulundan keçdi, sıfır əməliyyat problemi

Məsələn 3: LNG Terminal Layihəsi

Məhsul: 80 tonluq aşağı temperaturda ağır yük daşıyan dayaq

Tətbiq: Soyuq qutu magistral boru kəməri

Şərtlər: -162 ℃ kriogen mühit, 80 ton yük

Nəticə: Aşağı temperaturda materialın düzgün seçimi, kövrəkləşmə problemi yoxdur

Xüsusi Layihə Xidmət Prosesi

Layihədən əvvəl Texniki Məsləhətləşmə

Ətraflı iş şəraiti parametrlərini toplamaq üçün xüsusi mühəndis

Yüklə yerdəyişmə uyğunluğunun hesablanması ilə ilkin dizayn

Sonlu elementlərin struktur gücü/sərtliyinin yoxlanılması

Texniki təklif + kotirovkaların çatdırılması

Dizayn Təsdiqi

Ətraflı mühəndis təsvirləri (kontur, yükləmə cədvəlləri)

Əsas texniki parametrlərin ikitərəfli təsdiqi

Təftiş və Test Planının (ITP) inkişafı

İmzalanmış təsdiqdən sonra istehsalın başlanması

İstehsal prosesinin izlənməsi

Həftəlik istehsal foto yeniləmələri

Müştərilərin əsas mərhələlər üçün şahidlik imkanları

Üçüncü tərəfin yoxlama dəstəyi

Real vaxtda texniki aydınlaşdırma cavabı

Zavod qəbulu

Saytda tam yüklü sınaq şahidliyi mövcuddur

Real vaxt test məlumatlarının ekranı

Sənədlərin tam təhvil verilməsi

Professional qablaşdırma və çatdırılma

Saytda Dəstək

Quraşdırma təlimatı üçün texniki heyət

İstismar və yük kalibrləmə yardımı

İstismar sonrası təqib ziyarətləri

Ömür boyu texniki dəstək

Big Ton Spring Supports ağır boru kəməri dəstəyi üçün texniki meyar müəyyən edir. Biz ciddi sınaq və sübut edilmiş layihə təcrübəsi vasitəsilə kritik mühəndislik layihələriniz üçün etibarlı ultra yüksək yük həlləri təqdim edərək sənaye məhdudiyyətlərini irəliləyirik.
