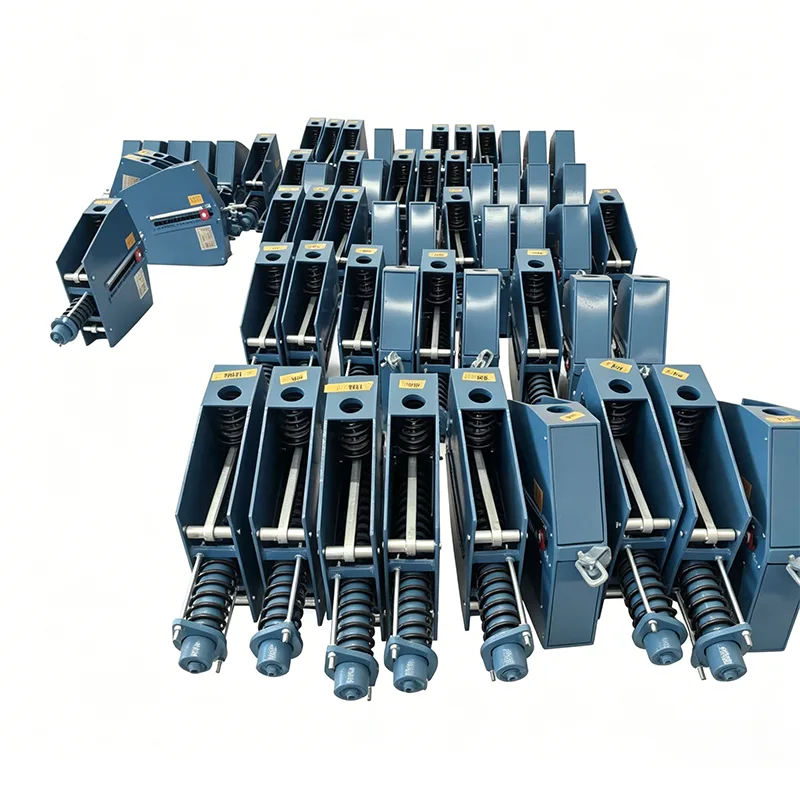

Ağır Yük Daimi Yay Dəstəyi

Bir boru kəmərinin yükü 300kN-dən çox olduqda və istilik yerdəyişməsi 200mm-dən çox olduqda, adi sabit yay dayaqları struktur deformasiyasına, birləşdirici çubuğun qırılmasına, sabit qüvvə dəqiqliyinin itirilməsinə və digər nasazlıqlara meyllidir. Bu cür nasazlıqlar boru kəmərində gərginlik konsentrasiyalarının icazə verilən dəyərləri aşan konsentrasiyalarına gətirib çıxarır, avadanlığın ucluqlarının yırtılmasına, orta sızmaya və hətta bütün zavodun planlaşdırılmamış bağlanmasına səbəb olur. Tək bir bağlanma hadisəsi on milyonlarla RMB itkiyə səbəb ola bilər.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Ağır Yük Daimi Yay Dəstəyi bu ekstremal iş şəraitində çətinlikləri həll etmək üçün hazırlanmış xüsusi ağır xidmət avadanlığıdır. O, xüsusi olaraq 500kN-dən yuxarı yüklərə və 400mm daxilində yerdəyişmələrə malik böyük boru kəmərləri sistemləri üçün nəzərdə tutulmuşdur.

Məhsulun Texniki Spesifikasiyası

Məhsulun Tərifi və Əsas Dizayn Fəlsəfəsi

Ağır Yük Daimi Yay Dəstəyi, dəqiq an tarazlığı mexanizmi vasitəsilə tam vuruş boyunca daimi dəstəkləyici qüvvəni təmin edən ağır yük daşıyan boru kəməri dəstəyi cihazıdır.

Yangzhou Tianshun Boru Kəməri 2015-ci ildə bu məhsul xətti üçün xüsusi istehsal avadanlığı və sınaq qurğularına ümumi 12 milyon RMB investisiya ilə Ar-Ge işlərinə başlamışdır. Artıq 2000kN maksimum yükləmə qabiliyyəti və 600 mm maksimum yerdəyişmə ilə aparıcı yerli səviyyədə sıralanan tam məhsul portfeli yaradılmışdır.

Əsas dizayn fəlsəfəmiz Ehtiyatsız Təhlükəsizliyə əsaslanır: bütün kritik komponentlər hətta ekstremal iş şəraitində belə kifayət qədər təhlükəsizlik həddi təmin etmək üçün sənaye standartlarından daha yüksək təhlükəsizlik amilləri ilə hazırlanmışdır. Eyni zamanda, struktur optimallaşdırma struktur gücündən ödün vermədən, quraşdırma və nəqliyyat xərclərini azaltmadan ümumi ölçü və çəkini minimuma endirir.

Təfərrüatlı ixtisarın bölgüsü

1.Əsas Çərçivə Yedekliyi: Uzununa və eninə bərkidicilərlə təchiz edilmiş 20-50 mm qalınlığında inteqral qaynaqlanmış polad lövhələrdən tikilib, ümumi sərtliyi 60%-dən çox qaldırır.

2.Bahar sisteminin ehtiyatı: Çox yaylı paralel düzülmə, bir yay uğursuz olsa belə, qalan yayların boru kəməri yüklərini tam daşıya bilməsini təmin edir.

3.Transmissiya Mexanizminin Yedekliyi: Sinxronlaşdırılmış ikili birləşdirici çubuqlar tək çubuqların qırılmasından qaynaqlanan dəstəyin çökməsi risklərini aradan qaldırır.

Tam Seriya Standart Spesifikasiya Diaqramı

Ən ağır sənaye tətbiqi ssenarilərini əhatə etmək üçün altı standart Ağır Yük Daimi Yay Dəstəkləri seriyası mövcuddur:

Müştərilərin istəyi ilə bütün modellər üçün xüsusi material sinifləri və xüsusi dizaynlar təklif olunur.

Tam Ömrü Dövrü Etibarlılıq Yoxlama Sistemi

Ekstremal şəraitdə etibarlı performansı təmin etmək üçün ciddi başdan sona doğrulama sistemi tətbiq edilir. Hər Ağır Yük Daimi Yay Dəstəyi beş məcburi yoxlama prosedurundan keçir:

Bütün yoxlama qeydləri minimum 15 il saxlama müddəti üçün arxivləşdirilir və istənilən vaxt müştərilər üçün əlçatandır. Sınaq laboratoriyamız beynəlxalq səviyyədə tanınmış test nəticələrini təqdim edən CNAS akkreditasiyasına malikdir.

Qlobal Benchmark Project Track Record

2026-cı ilin may ayından etibarən, Ağır Yük Daimi Yay Dəstəklərimiz dünya üzrə 120 irimiqyaslı sənaye layihəsində yerləşdirilib, o cümlədən:

▶  10 milyon ton/il emal və kimyəvi inteqrasiya kompleksi: 320 dəst HD-800 və HD-1200 dəstəyi verilir

▶  Milyon kilovatlıq atom elektrik stansiyası: 156 dəst nüvə təhlükəsizliyi sinifli ağır yük daşıyan sabit yay dayaqları verilir

▶  20 milyon ton/il LNG qəbul edən terminal: 89 dəst aşağı temperaturda xüsusi ağır yük daşıyan sabit yay dayaqları verilir

▶  3000 MVt-lıq istilik elektrik stansiyası: Magistral buxar boru kəmərləri üçün 245 dəst ağır dayaq

Bu əlamətdar layihələrdə sübut edilmiş performans yüksək etibarlılıq və sabitliyi təsdiq edir, eyni zamanda bizi ağır boru kəməri dəstək sistemlərinin layihələndirilməsində geniş mühəndislik təcrübəsi ilə təchiz edir.

Layihəyə uyğun çatdırılma və eksklüziv xidmətlər

Böyük miqyaslı layihələr üçün Ağır Yük Daimi Yay Dəstəkləri üçün fərdi çatdırılma paketləri təqdim olunur:

1.Dedicated Layihə Qrupu: Hər bir böyük layihəyə tam dövrün gedişatına nəzarət etmək üçün xüsusi layihə meneceri, texniki mühəndis və keyfiyyət mühəndisi təyin olunur.

2.Mərhələli Göndərmə: Sahədə saxlama yüklərini azaltmaq üçün sahənin tikintisi qrafiklərinə uyğun olaraq toplu çatdırılma.

3.Yerində Qəbul Xidməti: Məhsulun qəbulu və quraşdırılması üzrə təlimatı yerinə yetirmək üçün göndərilən mühəndislər.

4.Yerində Texniki Gözləmə Dəstəyi: Ən yüksək quraşdırma mərhələlərində rezident mühəndislik dəstəyi mövcuddur.

5.Uzunmüddətli Təqib Xidməti: Peşəkar texniki xidmət tövsiyələri ilə istismara verildikdən sonra illik əməliyyat vəziyyətinin yoxlanılması.

Biz sənayenin orta göstəricisindən 6 ay uzun, 18 aylıq zəmanət müddəti təqdim edirik. Zəmanət əhatə dairəsi daxilində yaranan keyfiyyət qüsurları üçün biz 48 saat cavab müddəti və 72 saat ərzində yerində problemlərin aradan qaldırılmasına zəmanət veririk.

Tez-tez verilən suallar (FAQ)

S: Ağır Yük Daimi Yay Dəstəkləri üçün əldə edilə bilən maksimum yük və yerdəyişmə nə qədərdir?

A: Standart modellər maksimum 2000kN yükə və maksimum yerdəyişmə 600mm-ə çatır. 3000kN-ə qədər yük və 800 mm yerdəyişmə qabiliyyətinə malik olan əlavə böyük tələblər üçün sifarişli dizaynlar mövcuddur.

S: Məhsullar aşağı temperaturda xidmət üçün uyğundurmu?

A: Bəli. Aşağı temperaturlu xüsusi variantlar aşağı temperaturda təsir sınağı ilə təsdiqlənmiş 304 və ya 316L paslanmayan poladdan istifadə edir və LNG, etilen və digər kriogen boru kəmərləri sistemləri üçün -196 ℃-də stabil işləyə bilir.

S: Standart çatdırılma müddətləri hansılardır?

A: Standart modellərin 45-60 günlük istehsal müddəti var; fərdiləşdirilmiş vahidlər mürəkkəblikdən asılı olaraq 60-90 gün çəkir. Təcili layihələr üçün tələsik istehsal mövcuddur, ən qısa müddət 30 gündür.
