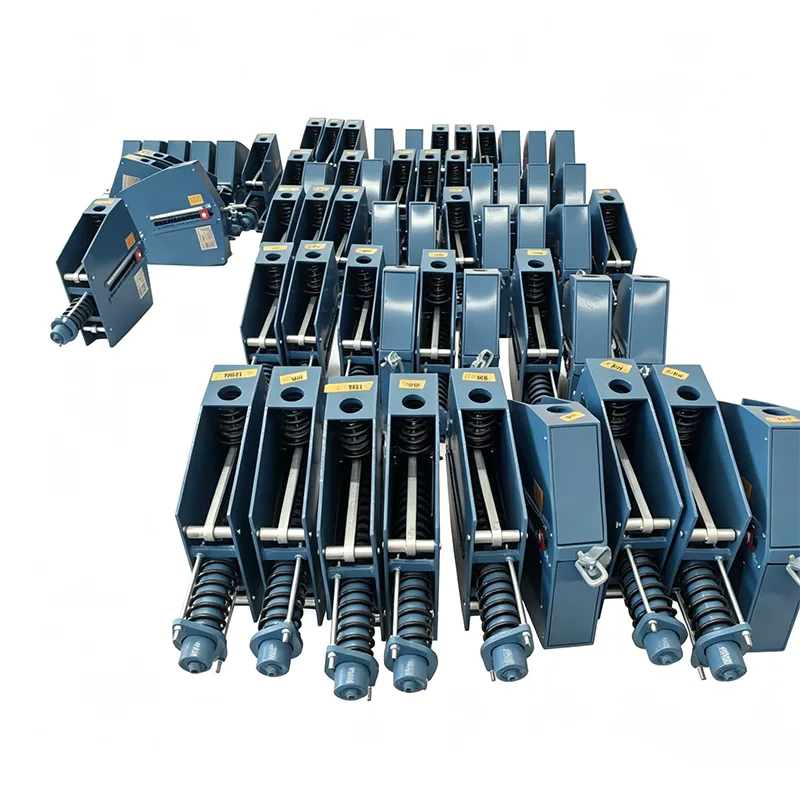

Yüksək Yük Sabit Yaylı Asılqan

Yüksək Yük Sabit Yaylı Askı sənaye boru kəməri sistemlərində yerdəyişmə və yükə nəzarət etmək üçün əsas komponentdir. Yüksək temperatur və yüksək təzyiqli iş şəraitində boru kəmərləri temperaturun dəyişməsi səbəbindən istilik genişlənməsi və büzülmə yerdəyişməsi yaradır. Dəstəkləyici qüvvə yerdəyişmə ilə dəyişirsə, bu, boru kəmərində gərginliyin konsentrasiyasına gətirib çıxaracaq və sistemin təhlükəsiz işini təhdid edəcək. Bizim Yüksək Yük Sabit Yaylı Askımız an tarazlığı prinsipi əsasında hazırlanmışdır. O, boru kəmərinin şaquli yerdəyişməsinin bütün vuruşu boyunca davamlı olaraq sabit dəstəkləyici qüvvə çıxara bilər, əlavə gərginlik nəticəsində boru kəmərlərinə və birləşdirilmiş avadanlıqlara zərərin qarşısını effektiv şəkildə verə bilər.

2012-ci ildə qurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., 14 illik istehsal və tətbiq təcrübəsini toplayaraq, boru kəməri dayaqları və asılqanlar sahəsinə diqqət yetirmişdir. Məhsullarımız dünyanın 40-dan çox ölkəsində enerji, neft-kimya, enerji və digər sənaye sahələrində əsas layihələrə xidmət göstərmiş və sabit keyfiyyətlə müştərilərin uzunmüddətli təkrar satınalma etibarını qazanmışdır.

Sabit yay dayağı/asılqanının tip testindən əldə edilən yük yerdəyişmə əyrisi. Üfüqi ox yerdəyişməni, şaquli ox isə yükü ifadə edir. Əyri tam iş səyahəti boyunca təxminən üfüqi qalır və boru kəməri istilik genişlənməsi və daralması səbəbindən əyildikdə dəstəkləyici qüvvənin mahiyyətcə sabit qaldığını nümayiş etdirir.

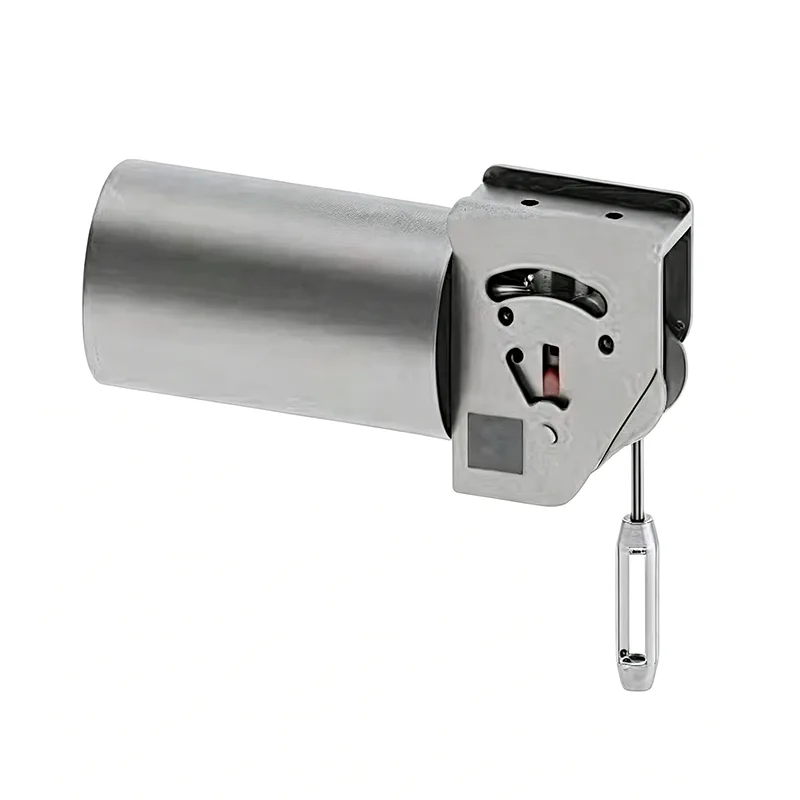

Bu tip test yükün davamlılığını, tam səyahət dayanıqlığını və sabit yay qurğularının işləmə etibarlılığını yoxlayır. Bütün istehsal bölmələri ANSI/MSS‑SP‑58‑2018 və NB/T47038‑2013-ə uyğun olaraq ±6% daxilində yük sapmasına nəzarət etməklə, daşınmazdan əvvəl yükün kalibrlənməsinə tabedir.

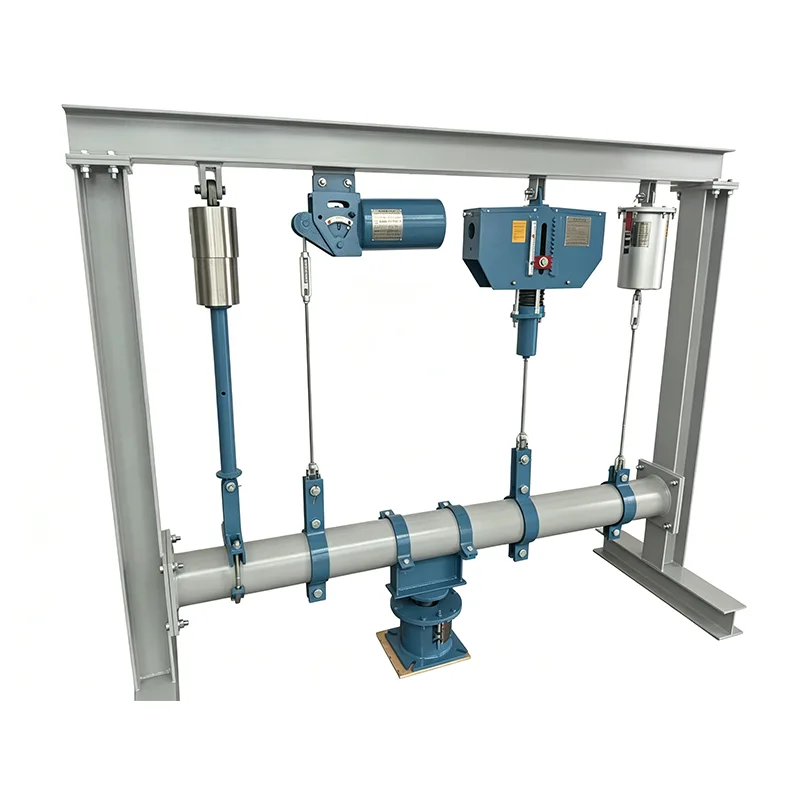

Bu məhsullar magistral buxar boru kəmərləri və digər yüksək temperatur və yüksək təzyiqli boru kəmərləri də daxil olmaqla, böyük istilik yerdəyişməsi olan sənaye boru kəmərləri sistemlərinə tətbiq edilir.

Əsas iş prinsipi

Yüksək Yük Sabit Yaylı Askı, an tarazlığının mexaniki prinsipinə əsaslanaraq sabit qüvvə çıxışını həyata keçirən iki qollu qolu mexanizminin və spiral yay qurğusunun birgə dizaynını qəbul edir:

▶  Moment tarazlığı mexanizmi: Boru kəməri istilik yerdəyişməsi yaratdıqda, yay qurğusu yük anını və yay anını həmişə balanslı saxlayaraq fırlanma anı qol mexanizmi vasitəsilə ötürür.

▶  Kamera bələdçisi kompensasiyası: Daxili dəqiq kamera bələdçi quruluşu mexaniki sürtünmə və istehsal sapmaları nəticəsində yaranan yük dalğalanmalarını kompensasiya edir

▶  Vuruş göstərici cihazı: Boru kəmərinin yerdəyişməsini real vaxtda müşahidə edə bilən, yerində quraşdırma və tənzimləməni asanlaşdıran vizual yerdəyişmə göstəricisi ilə təchiz edilmişdir

Texniki Parametrlər

Parametr elementi	Texniki göstəricilər	İcra standartı
Nominal yük aralığı	0.5kN ~ 1000kN (super böyük yük fərdiləşdirilə bilər)	GB/T 17116 / HG/T 20644
İşçi yerdəyişmə diapazonu	±50mm ~ ±500mm	Mühəndislik dizayn tələblərinə uyğun olaraq
Yük sabitliyi	≤±5% (milli standart tələbi ≤6%) üstələyərək	Vahid başına fabrik yoxlanışı
İş temperaturu diapazonu	-20 ℃ ~ 450 ℃ (yüksək temperatur şəraiti üçün fərdiləşdirilə bilər)	Materiala uyğunlaşdırılmış dizayn
Yerində yük tənzimləmə diapazonu	±10%	Xüsusi tənzimləmə mexanizmi ilə təchiz edilmişdir
Yorğunluq həyatı	≥10.000 dövr	Simulyasiya edilmiş iş şəraiti testi
Bahar materialı	60Si2MnA yüksək möhkəm yay poladı	Vakuum istilik müalicəsi prosesi

Əsas Məhsul Xüsusiyyətləri

1. Stabil Yük Sabitliyi Performansı

Yüksək Yük Sabit Yaylı Askısının yük sapması milli standart tələbi üstələyərək, tam vuruş boyu ±5% daxilində idarə olunur. Çox diskli yay birləşməsi və dəqiq mexaniki dizayn vasitəsilə o, istilik yerdəyişməsi zamanı boru kəmərinin həmişə vahid dəstək almasını təmin edir və gərginliyin konsentrasiyası riskini əsaslı şəkildə aradan qaldırır.

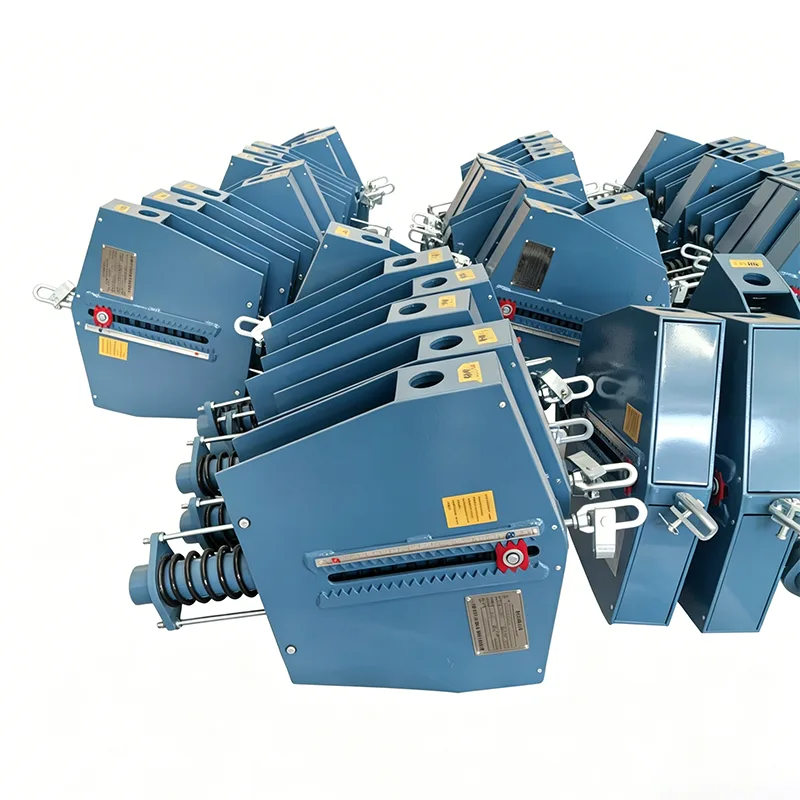

2. Ağır Yük Şərtlərinə Güclü Uyğunluq

Yüksək yüklü boru kəməri sistemləri üçün optimal şəkildə dizayn edilmiş yükdaşıyan çərçivə Q345B yüksək möhkəm konstruktiv poladdan istifadə edir və yay silindri çevrəvi qaynaqların gizli təhlükələrini aradan qaldıraraq inteqral fırlanma ilə formalaşır. Məhsul böyük elektrik stansiyalarında, emal qurğularında və digər obyektlərdə ağır yüklü boru kəmərlərinin dəstək ehtiyaclarını ödəyərək, maksimum 1000kN yükə tab gətirə bilir.

3. Rahat Quraşdırma və Baxım

▶  Təsadüfi yerdəyişmənin qarşısını almaq üçün quraşdırma və daşınma zamanı yayı bağlamaq üçün yük kilidləmə cihazı ilə təchiz edilmişdir

▶  Sahədəki yük faktiki iş şəraitinin sapmalarına uyğunlaşmaq üçün ±10% daxilində dəqiq tənzimlənə bilər

▶  Müxtəlif boru kəməri quraşdırma formaları ilə uyğun gələn standart qoşulma interfeysləri

▶  Modul struktur dizaynı, köhnəlmiş hissələrin rahat şəkildə dəyişdirilməsi

4. Tam İş Vəziyyəti Əhatəsi

Məhsul -20 ℃ ilə 450 ℃ arasında olan iş temperaturu aralığına uyğunlaşa bilir. Aşağı temperaturlu LNG və yüksək temperaturlu buxar kimi xüsusi iş şəraiti üçün, ekstremal mühitlərdə performansın etibarlılığını təmin etmək üçün müvafiq yüksək temperatura və ya aşağı temperatura davamlı materiallar fərdiləşdirilə bilər.

Məhsulun Texniki Spesifikasiyası

Sabit Yaylı Asılqan Xüsusi Cədvəl	Misal
Model / Seriya	PH, LH, CA, CS, TH
Yük tutumu (işləmə)	0,1 kN - 500 kN
Ümumi Səyahət	50mm, 100mm, 200mm, 400mm
Faktiki Səyahət	600 mm-ə qədər
Yük Sapması (Dözümlülük)	±5% (Standart) / ±3% (Yüksək Prec.)
Quraşdırma yeri	Üfüqi / Şaquli
Mənzilin bitirilməsi	İsti Daldırma Sinklənmiş / Epoksi
Əməliyyat Temp.	-20°C ilə +80°C (Ətraf mühit)
Yay rulonunun materialı	60Si2Mn / 50CrVA
Yük Tənzimləmə Aralığı	±10% (Sahənin tənzimlənməsi)

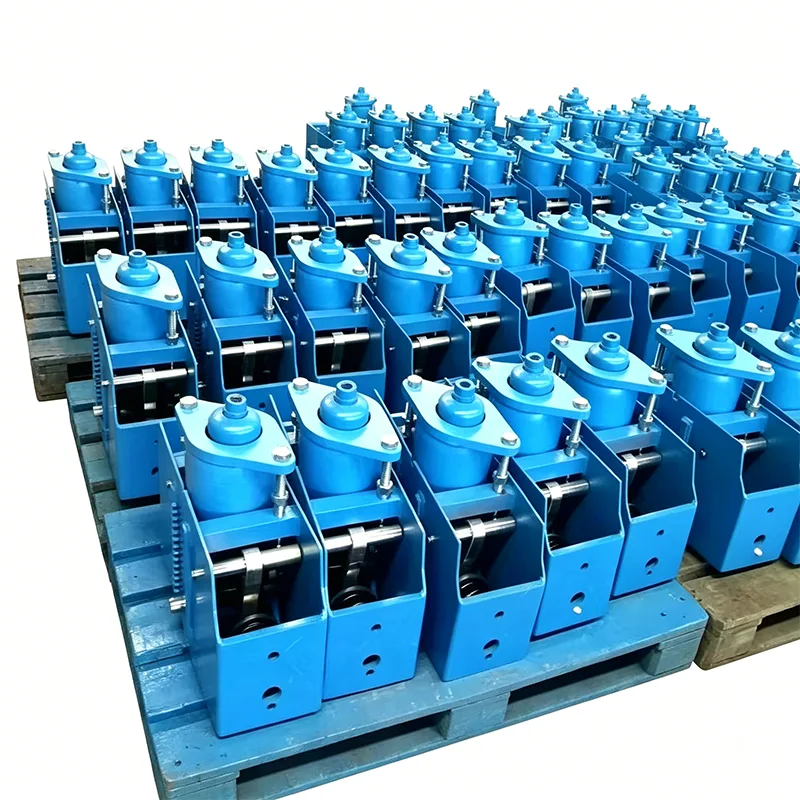

İstehsal və Keyfiyyətə Nəzarət Təminatı

Hər bir Yüksək Yük Sabit Yay Askısının etibarlı işləməsini təmin etmək üçün tam istehsal və sınaq sistemimiz var:

Hər bir məhsul göndərilməzdən əvvəl evdə tam sınaqdan keçirilir

Göndərmədən əvvəl hər bir məhsul tam daxili sınaq proqramından keçir. Bu proqram ölçülü və vizual yoxlamanı, PMI (Müsbət Materialın İdentifikasiyası), sərtlik sınağı, tətbiq olunduğu hallarda MT/PT qeyri-dağıdıcı sınaq, yük yerdəyişmə əyriləri ilə yay yükü sınağı və örtük qalınlığının ölçülməsini əhatə edir. Zavod Sınaq Hesabatları (FTR) və Material Test Hesabatları (MTR) göndərmə ilə birlikdə verilir.

Bu Evdaxili Sınaq ILAC tərəfindən Akkreditə olunmuş Üçüncü Tərəf Sınaqları Deyil

Üçüncü tərəfin şahidi olduğu sınaq və ya laboratoriya testi tələb olunarsa, bu, əlavə xidmət kimi ayrıca təşkil edilə bilər.

Könüllü Üçüncü Tərəf Təftiş Xidmətləri (Ayrıca qeyd olunur)

1. Material Testi

Kimyəvi tərkibin təhlili, dartılma sınağı, Charpy aşağı temperaturda təsir sınağı və sərtlik sınağı mövcuddur.

2. Qaynaq NDT

Maqnetik Hissəcik Testi (MT), Maye Penetrant Testi (PT), Ultrasəs Testi (UT) və Radioqrafik Test (RT) təmin edilə bilər.

3. Yay Yükünün Performans Testi

Yük yerdəyişmə əyriləri daxildir.

4. İsti Daldırma Galvanizləmə / Epoksi Kaplama Korroziyadan Mühafizə Təftişi

5. Şahid Sınaq, Fabrik Müşahidəsi və Göndərmədən əvvəl Yoxlama (PSI)

Bizi Fərqləndirən Nədir

LISEGA Beynəlxalq Boru Dəstəyi Sistemi ilə müqayisə edilmişdir

Yükləmə dəqiqliyi, sınaq standartları və sənədləşdirmə sistemləri üçün biz LISEGA beynəlxalq boru dəstəyi sistemindən standart olaraq istifadə edirik.

Standart Yerli İstehsalçıdan Daha Çox

Standart yerli istehsalçı adətən yalnız məhsulu təmin edir. Hər yay vahidi ilə yük yerdəyişmə əyrisini təmin etməklə daha da irəliləyirik. Biz həmçinin üçüncü tərəfin SGS sınaqlarının və şahidi yoxlamaların təşkilində köməklik göstəririk və xarici layihələr üçün PE/CPE mühəndisləri tərəfindən sənədlərin nəzərdən keçirilməsini dəstəkləyirik.

Xidmət və Dəstək

▶  Satışqabağı texniki dəstək: Müxtəlif iş şəraiti tətbiqləri ilə tanış olan peşəkar satış qrupu, boru kəməri parametrlərinə uyğun olaraq seçim təklifləri və texniki həllər təqdim edə bilər.

▶  Fərdi xidmətlər: Xüsusi yüklər, xüsusi yerdəyişmələr və xüsusi quraşdırma formaları üçün məhsulun fərdiləşdirilməsini dəstəkləyin

▶  Satışdan sonrakı zəmanət: Quraşdırma üzrə təlimat və texniki məsləhət verin və məhsulun keyfiyyəti ilə bağlı problemlərə dərhal cavab verin

▶  Çatdırılma dövrü: Adi modellər anbardadır və fərdi məhsullar razılaşdırılmış dövrə uyğun olaraq çatdırılır
