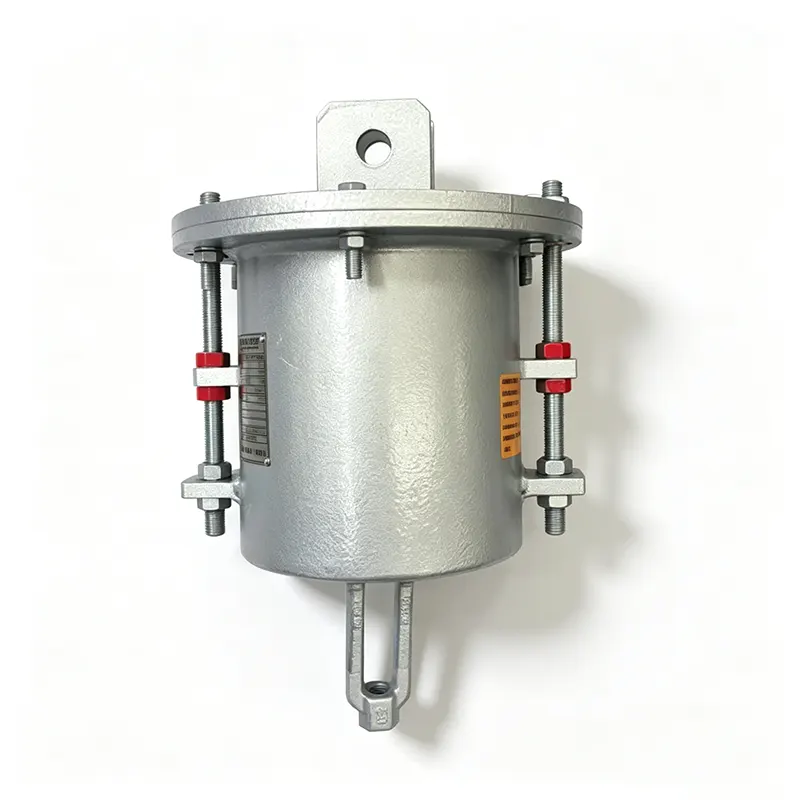

Yüksək temperaturda dəyişən yaylı asılqan

Yangzhou Tianshun, Çinin Jiangsu şəhərindəki 35.000 m²-lik fabrikdən güc, neft-kimya və sənaye sektorları üçün dəyişən yay asılqanları istehsal edir. Yüksək temperatur variantlarımız, proqnozlaşdırıla bilən yük performansını qoruyarkən, ətraf mühitdən xeyli yuxarı olan boru səthinin temperaturlarını idarə etmək üçün qurulmuşdur. On dörd illik xüsusi boru dəstəyi təcrübəsi və ISO 9001:2015 sertifikatına malik keyfiyyət sistemi 45-dən çox ölkəyə göndərdiyimiz hər bir vahidi geri qaytarır.

Bu rəqəm məhsulun yük daşıma dəqiqliyini və əməliyyat etibarlılığını yoxlamaq üçün yükün və yerdəyişmənin əsas parametrləri daxil olmaqla, dəyişən yay dəstəyinin/asılqanının yük yerdəyişmə performans əyrisini göstərir.

Hər bir vahid göndərilməzdən əvvəl yük kalibrlənməsi və performans testinə məruz qalır. Ayar yükünün sapması ANSI/MSS‑SP‑58‑2018 beynəlxalq standartına, eləcə də NB/T47039‑2013-ə uyğun olaraq ±5% daxilində idarə olunur.

Məhsullar enerji, neft-kimya və digər sənaye boru sistemləri üçün texniki tələblərə cavab verir. MSS‑SP‑58‑2018-ə uyğun olaraq, dəyişən yay qurğuları üçün maksimum icazə verilən yük dəyişkənliyi tam iş səyahəti ərzində işləyən isti yükün 25%-dən çox olmamalıdır.

Dəyişən yay askısının uyğun olduğu yer

Hər boru kəməri daimi yük tələb etmir. Termal yerdəyişmə məhdud olduqda, dəyişən yaylı asılqan etibarlı və qənaətcil bir həll təklif edir. Boru şaquli olaraq genişləndikcə və ya daraldıqca, dəstək qüvvəsi məlum və idarə olunan diapazonda dəyişir. Yay elə ölçülüdür ki, bu yük dəyişikliyi boru gərginliyi təhlili ilə müəyyən edilmiş həddlər daxilində qalsın, boru soyuqdan istiyə qədər lazımi şəkildə dəstəklənməklə bağlı avadanlıqda həddindən artıq gərginliyin qarşısını alır.

Yüksək temperaturda xidmət üçün dizayn standart yay rulonlarından kənara çıxır. Yüksək boru temperaturları asılqan qurğusuna istilik saça və ya keçirə bilər, adi yay poladını yumşaldır və kalibrlənmiş yükü dəyişdirir. Yüksək temperaturda dəyişən yay asılqanları, iş zərfində göstərilən yay sürətini və yük diapazonunu qoruyan material seçimi və səthin qorunması ilə bunu həll edir.

Yüksək temperatur dizaynını etibarlı edən nədir

Yüksək temperatur üçün qiymətləndirilmiş yay materialları

Standart yaylar temperatur yüksəldikdə gücünü itirir və sallanır. Biz faktiki ekspozisiyaya uyğun olan rulon materiallarını seçirik. 150 °C-ə qədər orta dərəcədə yüksəlmiş şərait üçün 50CrVA və ya 60Si2Mn sabit mexaniki xüsusiyyətlərini saxlayır. Temperatur 300 °C və ya daha yüksək olduqda, Inconel X-750 kimi nikel əsaslı ərintilər təyin olunur. Materialın hər bir istiliyi kompozisiya və istilik müalicəsinin tələb olunan dərəcəyə uyğunluğunu təsdiqləyən tam dəyirman sertifikatları və izlənilmə qeydləri ilə gəlir.

Yük dəyişikliyi layihə limitləri daxilində saxlanılır

Dəyişən yaylı asılqan soyuq vəziyyətdə, isti əməliyyat vəziyyətində və hər bir ara nöqtədə fərqli bir qüvvə yaradır. Dizayn mühəndislərimiz müştərinin boru gərginliyi hesabatından icazə verilən yük dəyişikliyi ilə işləyir və tələb olunduqda daha sərt məhdudiyyətlərə əməl oluna bilsə də, sapmayı adətən iş yükünün 15%-i və ya 25%-i ilə məhdudlaşdıran yay seçir. Hər bir qurğu soyuq və isti mövqelərdəki yükün müəyyən edilmiş diapazona düşdüyünü yoxlamaq üçün kalibrlənmiş dəzgahda quraşdırılır və sınaqdan keçirilir.

Aparat üçün korroziya və istilik qorunması

Korpus və struktur komponentləri standart olaraq isti daldırma sinkləmə və ya yüksək temperaturlu epoksi boya ilə tamamlanır. Xüsusilə aqressiv və ya dövri istiliyə məruz qalma üçün biz əlavə termal maneə örtükləri təklif edirik və ya korpusu paslanmayan poladdan hazırlayırıq. Bu tədbirlər xidmət illəri ərzində yayın hərəkətinə mane ola biləcək miqyaslanmanın, paslanmanın və səthin deqradasiyasının qarşısını alır.

Asılqanını çıxarmadan yerində tənzimləmə

Yük tənzimləmə vinti və 2% addımlarla işarələnmiş siferblat ölçü cihazı sayt komandasına modeldən asılı olaraq quraşdırılmış yükü ±10%-dən ±20%-ə qədər dəqiq tənzimləməyə imkan verir. Bu sahənin tənzimlənməsi, quraşdırılmış vəziyyət dizayn çertyojindən bir qədər fərqli olduqda və ya tikinti zamanı boru marşrutu dəyişdikdə dəyərlidir.

Səyahət dayanacaqları və görünən miqyas

Həddindən artıq zərbədən qorunmaq üçün hər bir asılqan yuxarı və aşağı hərəkət dayanacaqlarını özündə birləşdirir. Aydın görünən səyahət şkalası quraşdırma və texniki xidmət işçilərinə cari vəziyyəti bir baxışda təsdiqləməyə imkan verir. Soyuq əvvəlcədən təyin edilmiş mövqe çıxarıla bilən səyahət dayanacaqları ilə bağlanır, bu da yayı əyilmədən hidrostatik sınaq və kimyəvi təmizləməni davam etdirməyə imkan verir.

Texniki baxış

Xüsusi səyahətlər, yük dərəcələri və yüksək temperaturlu materiallar müntəzəm tədarükümüzün bir hissəsi kimi həyata keçirilir. Sorğu ilə təmin edildikdə, biz beynəlxalq standartlar arasında keçid edirik və istehsaldan əvvəl texniki uyğunluğu təsdiq edirik.

Keyfiyyətə nəzarət və sənədlər

ISO 9001 sertifikatlı keyfiyyət sistemimiz daxil olan yay telinin yoxlanılmasından son yük sınaqlarına qədər hər addımı idarə edir. Hər bir yüksək temperatur dəyişən yaylı asılqan müştərinin müəyyən etdiyi soyuq yükə və sınaq stendimizdə səyahətə görə əvvəlcədən qurulur. Biz soyuq, aralıq və isti mövqelərdə yükləri qeyd edirik və dəyişkənliyin tolerantlıq daxilində olduğunu təsdiq edirik. Bu qeydlər tam izlənilmə paketi üçün saxlanılır və göndərmə ilə birlikdə verilə bilər.

Yay rulonları, konstruktiv polad və qoruyucu örtüklər üçün material sertifikatları istilik və ya partiyaya görə izlənilə bilər. Layihələr ASME, EN və ya digər beynəlxalq boru kəmərləri kodlarına uyğunluğu tələb etdikdə, biz təsdiq üçün lazım olan sənəd paketlərini təqdim edirik.

Yüksək temperaturda dəyişən yaylı asılqanların tətbiq olunduğu yerlərdə

Bu asılqanlar şaquli yerdəyişmənin mövcud olduğu, lakin həddindən artıq olmayan orta və yüksək temperaturlu boru sistemlərini dəstəkləyir. Tipik qurğulara köməkçi buxar xətləri, qazanların qidalanma suyu boruları, iqtisadçı giriş və çıxış xətləri, neftayırma və kimya zavodlarında isti yağ dövrələri, sənaye obyektlərində orta təzyiqli buxar paylanması və yüksək temperaturlu hava kanalları daxildir. Hər bir halda asılqan şaquli hərəkəti təmin edir, eyni zamanda boru gərginliyini dizayn sərhədləri daxilində, sabit yük dəstəyinin dəyəri və zərfi olmadan saxlayır.

Tez-tez verilən suallar

Dəyişən yaylı asılqan və daimi yay askısı arasında necə seçim etmək olar?

Qərar icazə verilən yük dəyişikliyinə əsaslanır. Boru gərginliyi hesabatınız soyuq və isti mövqelər arasında yük dəyişikliyinə icazə verirsə, dəyişən yaylı asılqan daha aşağı qiymətə etibarlı dəstək təmin edir. Borunun hər hansı bir mənalı dəyişikliyi qəbul edə bilmədiyi yerlərdə daimi yay asma tələb olunur. Mühəndislik komandamız yük və səyahət məlumatlarınızı nəzərdən keçirə və uyğun növü tövsiyə edə bilər.

Yüksək temperaturda dəyişən yaylı asılqan üçün maksimum işləmə temperaturu nədir?

50CrVA kimi standart alaşımlı yay poladları ilə asılqan yay bobininin özünün təxminən 150 °C ilə 200 °C-yə çatdığı mühitlərdə etibarlı şəkildə işləyə bilər. 350 °C-ə qədər olan yay temperaturları üçün biz Inconel X-750 kimi nikel əsaslı ərintilərə keçirik. Alaşımı özünüz təyin etməyə ehtiyac yoxdur; gözlənilən yay məruz qalma temperaturunu paylaşın və mühəndislərimiz düzgün materialı seçəcəklər.

Tianshun çox böyük və ya çox kiçik yüklər üçün dəyişən yay askıları qura bilərmi?

Standart diapazonumuz 0,5 kN-dən 250 kN-a qədərdir. Bu zolağın xaricindəki yüklər xüsusi mühəndislik kimi idarə olunur. Əsas buxar xətləri üçün kiçik alət xətti dayaqları və ağır qaldırıcı asılqanlar müəssisəmizdə istehsal edilmiş və sınaqdan keçirilmişdir.

Yüksək temperatur və ya aşındırıcı atmosferlər üçün hansı örtük variantları mövcuddur?

İsti daldırma sinkləmə və yüksək temperaturlu epoksidən başqa, biz istiliklə müalicə olunan silikon əsaslı örtüklər, hallar tətbiq edə və ya korpusu paslanmayan poladdan hazırlaya bilərik. Saytınız sahil, dəniz və ya kimyəvi cəhətdən aqressivdirsə, sorğu zamanı bunu qeyd edin və biz uyğun qoruyucu sistem tövsiyə edəcəyik.

Dəyişən yay asılqanları quraşdırma təlimatları ilə gəlirmi?

Bəli. Hər bir asılqan qaldırma, əvvəlcədən təyin edilmiş dayandırma aradan qaldırılması və yükün yoxlanılmasını əhatə edən qısa quraşdırma təlimatı ilə göndərilir. Biz həmçinin istismara verilməsi üçün ətraflı təlimatlar təqdim edirik ki, sahə komandası təhvil verməzdən əvvəl düzgün əməliyyatı təsdiq edə bilsin.

Standart yüksək temperatur dəyişən yay askısının tipik çatdırılma müddəti nə qədərdir?

Tez-tez yığılan yay materialları olan standart modellər dörd-altı həftə ərzində hazırlana, əvvəlcədən təyin oluna və sınaqdan keçirilə bilər. Xüsusi ərintilər və daha böyük yük tutumları bunu genişləndirə bilər və biz cədvəli kotirovka zamanı təsdiq edirik.

Tianshun ilə işləyir

Yüksək temperaturda dəyişən yaylı asılqan haqqında bizimlə əlaqə saxladığınız zaman, boru dəstəyi mühəndisliyi biliklərinə malik xüsusi hesab meneceri sorğunuzla məşğul olur. Biz sizin iş şəraitinizi, o cümlədən temperatur, səyahət, yük və müvafiq dizayn kodunu nəzərdən keçiririk və 24 saat ərzində texniki tövsiyəni qaytarırıq. Xüsusi yay materialları, qeyri-standart səyahətlər, xüsusi son fitinqlər və layihəyə aid sənədlər xüsusi istisnalar deyil, normal iş kimi qəbul edilir.

Çatdırıldıqdan sonra quraşdırma dəstəyi və texniki xidmət üçün təlimatlar üçün hazırıq. Biznesimizin 70%-dən çoxu təkrar sifarişlərdən qaynaqlanır ki, biz bunu minlərlə istilik dövrü ərzində məhsulumuzun performansının ən güclü təsdiqi kimi görürük.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² obyekt, Jiangsu, Çin – 45-dən çox ölkəyə ixrac.

Boru isti olanda belə dəstəyi etibarlı saxlayan yüksək temperaturda dəyişən yaylı asılqanlar.
